2017 Seat Toledo Manual de instrucciones (in Spanish)

Sistemas de asistencia al conductor
A medida que se acerque al obstáculo, dis-
minuirá el int
er
valo de tiempo entre las seña-
les acústicas. Cuando se encuentre a unos
0,30 m la señal será constante: ¡no siga
avanzando (o retrocediendo) ››› en Genera-
lid a
de

s de la pág. 181, ››› en Generalida-
de s de l
a pág. 181
!
Si se mantiene la separación con el obstácu-
lo, el volumen del aviso se va reduciendo al
cabo de unos 4 segundos (no afecta al tono
de la señal constante).
Activar/Desactivar
Al engranar la marcha atrás, la ayuda de
aparcamiento se conecta automáticamente.
Una señal breve lo confirma.
Al desengranar la marcha atrás, el sistema de
ayuda al aparcamiento se desconecta inme-
diatamente. Ayuda de aparcamiento plus* Fig. 182
Zona representada. La ayuda de aparcamiento plus le asiste
acús
tic
a

y visualmente al aparcar.
Los parachoques anterior y posterior llevan
sensores integrados. Cuando éstos detectan
un obstáculo, lo indican mediante señales
acústicas y de manera visual en el sistema
Easy Connect.
En caso de peligro de colisión en la zona de-
lantera del vehículo, las señales acústicas
suenan en la parte delantera, y en caso de
peligro de colisión en la zona trasera del ve-
hículo, las señales acústicas suenan en la
parte trasera.
Tenga especial cuidado de que los sensores
no queden cubiertos por adhesivos, residuos
y similares, pues podría afectar al funciona-
miento del sistema. Indicaciones de limpieza
››› pág. 210. El alcance de medición aproximado de los
sensore

s es de:
1,20 m
0,90 m
1,60 m
0,90 m
A medida que se acerque al obstáculo, dis-
minuirá el intervalo de tiempo entre las seña-
les acústicas. Cuando se encuentre a unos
0,30 m la señal será constante: ¡no siga
avanzando (o retrocediendo)!
Si se mantiene la separación con el obstácu-
lo, el volumen del aviso se va reduciendo al
cabo de unos 4 segundos (no afecta al tono
de la señal constante).
Manejo de la Ayuda de aparcamiento Fig. 183
Consola central: tecla de la ayuda de
ap ar
c

amiento. » A
B
C
D
183
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Manejo
Conexión manual de la Ayuda de aparca-
mient o
● Pu
lse la tecla  una vez.
D

esconexión manual de la Ayuda de aparca-
miento
● Pulse de nuevo l
a tecla .
Desconexión manual de la visualización de la
Ayuda de aparcamiento (las señales acústi-
cas permanecen activas)
● Pulse una tecla de menú principal del siste-
ma de infot
ainment montado de fábrica.
● O BIEN: pulse el botón de función ATRÁS.
Cone
xión automática de la Ayuda de aparca-
miento
● Engrane la marcha atrás o sitúe la palanca
selector
a en la posición R.
● O BIEN: si el vehículo se acerca por la parte
delant
era a un obstáculo que se encuentre
en la trayectoria a una velocidad inferior a 10
km/h (6 mph) ››› pág. 184, Activación auto-
mática. El obstáculo se detecta a partir de
una distancia de aprox. 95 cm si la conexión
automática está activada en el sistema de in-
fotainment. Se muestra una visualización re-
ducida.
Desconexión automática de la Ayuda de
aparcamiento
● Sitúe la palanca selectora en P. ●
O BIEN: aceler
e a más de aprox. 10 km/h (6
mph) marcha adelante.
Supresión temporal del sonido de la Ayuda
de aparcamiento
● Pulse el botón de función .
Cambio de l
a visualización reducida al modo
de pantalla completa
● Engrane la marcha atrás o sitúe la palanca
selector
a en la posición R.
● O BIEN: pulse sobre el icono del coche de
la
visualización reducida.
Dado el caso, cambio a la imagen del asis-
tente de marcha atrás (Rear View Camera
“RVC”)
● Engrane la marcha atrás o sitúe la palanca
selector
a en la posición R.
● O BIEN: pulse el botón de función RVC.
Al
conectar el sistema se oirá una señal bre-
ve de confirmación y se iluminará en amarillo
el símbolo de la tecla. Activación automática
Fig. 184
Indicación en miniatura de la activa-
c ión aut
omátic

a Al conectarse automáticamente la Ayuda de
ap
ar
c

amiento Plus se visualizará una minia-
tura del vehículo y los segmentos en el lado
izquierdo de la pantalla ››› fig. 184.
La activación automática se produce al apro-
ximarse lentamente a un obstáculo situado
delante del vehículo. Funciona tan sólo cada
vez que se reduzca por vez primera la veloci-
dad por debajo de los 10 km/h (6 mph) apro-
ximadamente.
Si se desactiva la ayuda de aparcamiento
mediante la tecla , para que vuelva a acti-
varse automáticamente, deberá realizarse
una de las siguientes acciones:
● Desconectar y volver a conectar el encendi-
do.
184

Sistemas de asistencia al conductor
● O BIEN: ac el
er
ar el vehículo por encima de
los 10 km/h (6 mph), para volver a reducir la
velocidad por debajo de ese límite.
● O BIEN: colocar la palanca selectora en P y
vo
lver a sacarla de dicha posición.
● O BIEN: conectar y desconectar la activa-
ción aut
omática en el menú del sistema Easy
Connect.
La activación automática con la indicación en
miniatura de la ayuda de aparcamiento se
puede conectar y desconectar en el menú del
sistema Easy Connect ›››
 pág. 22:
● Conecte el encendido.
● Seleccione: tecla  > Ajustes
> Aparcar
y maniobrar .
● Seleccione la opción Activación auto-
mática . Cuando l
a c

asilla de verificación del
botón de función está activada , la función
está conectada.
Si el sistema se ha activado de manera auto-
mática, sólo se emitirá un aviso acústico
cuando los obstáculos en la zona delantera
se encuentren a una distancia inferior a 50
cm. CUIDADO
La conexión automática de la Ayuda de apar-
camient o sólo f

unciona si se circula muy len-
tamente. Si no se adapta el estilo de conduc-
ción a las circunstancias, se puede provocar
un accidente y ocasionar lesiones graves. Segmentos de la indicación visual
Fig. 185
Visualización de ayuda al aparca-
mient o en l
a p

antalla del sistema Easy Con-
nect. Con ayuda de los segmentos alrededor del
v
ehíc
u

lo puede estimar la separación con el
obstáculo.
La indicación óptica de los segmentos fun-
ciona del siguiente modo:
se muestran en caso de
que el obstáculo no se encuentre dentro
de la trayectoria del vehículo o el senti-
do de la marcha sea opuesto a la situa-
ción del mismo.
se muestran de este
modo, los obstáculos que se sitúan den-
tro de la trayectoria del vehículo y que
se encuentran a más de 30 cm de dis-
tancia del vehículo.
Segmentos blancos:
Segmentos amarillos: se muestran de este color
los o

bstáculos que se encuentran a una
distancia inferior a 30 cm.
Con las radios SEAT Media System Plus/Navi
System, además, una estela amarilla señala-
rá el recorrido esperado del vehículo en fun-
ción del ángulo de giro del volante.
Siempre que el obstáculo se encuentre en el
sentido de marcha del vehículo, se escucha-
rá el aviso acústico correspondiente.
A medida que el vehículo se acerque a un
obstáculo, los segmentos se mostrarán más
próximos al vehículo. A más tardar, cuando
se visualice el penúltimo segmento se habrá
alcanzado la zona de colisión. En la zona de
colisión, los obstáculos se representan en ro-
jo –también aquéllos fuera del recorrido–.
¡No siga avanzando (o retrocediendo) ››› en Generalidades de la pág. 181,
››
›
en Ge-
ner a
lid
ades de la pág. 181 !
Ajustar las indicaciones y las señales
acústica
s Las indicaciones y las señales acústicas se
aju
s
t

an en el Easy Connect*.
Activación automática
 on – se activa la opción de Activación
automática ›››
pág. 184. »
Segmentos rojos:
185
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Manejo
 off – se de s
activ a la opción de Activa-
ción automática ››› pág. 184.
Volumen delantero*
Volumen en el área delantera y lateral.
Ajustes/agudeza de sonido delantero*
Frecuencia (tono) del sonido en el área de-
lantera.
Volumen trasero*
Volumen en el área posterior.
Ajustes/agudeza de sonido trasero*
Frecuencia (tono) del sonido en el área pos-
terior.
Atenuar volumen
Con la ayuda de aparcamiento conectada, se
reducirá el volumen de la fuente de audio/ví-
deo activa con diferente intensidad en fun-
ción de la opción elegida.
Mensajes de error Si con la ayuda de aparcamiento activada o
b
ien al
c

onectar la misma escucha una señal
continuada durante algunos segundos (ade-
más en caso de Ayuda de aparcamiento Plus
el LED de la tecla  parpadea), existe una
anomalía en el sistema. Ayuda de aparcamiento Plus*
Si algún sensor e

stá averiado, en la pantalla
del Easy Connect se muestra el símbolo 
delante/detrás del vehículo. En caso de ave-
ría de algún sensor posterior, tan sólo se
mostrarán los obstáculos en las áreas A y
B
› ››
fig. 182
. En c
aso de avería de algún
sensor delantero, únicamente se mostrarán
los obstáculos en las áreas C y
D .
No se demor e muc
ho en ac

udir a un taller es-
pecializado para que subsanen la avería.
Dispositivo para remolque En los vehículos con enganche para remol-
que mont
a
do de fábric

a, cuando el remolque
esté conectado eléctricamente, los sensores
posteriores para la Ayuda de aparcamiento
no se activarán al engranar la marcha atrás,
al situar la palanca selectora en posición R o
pulsar la tecla  .
Ayuda de aparcamiento Plus
La distancia a posibles obstáculos en la par-
te trasera del vehículo no se visualizará en la
pantalla ni se indicará mediante señales
acústicas.
En la pantalla del sistema Easy Connect solo
se mostrarán los objetos detectados en la
parte delantera y se ocultará la visualización
de la trayectoria. Asistente de marcha atrás
“Rear

View Camera”*
Advertencias de manejo y seguridad ATENCIÓN
● El a s

istente de marcha atrás no permite cal-
cular con precisión la distancia a la que se
encuentran los obstáculos (personas, vehícu-
los, etc.) ni puede salvar los límites propios
del sistema, por lo que su uso podría llegar a
provocar accidentes y lesiones graves si se
utiliza de forma negligente o sin la atención
adecuada. El conductor debe vigilar siempre
el entorno para garantizar una conducción se-
gura.
● La lente de la cámara aumenta y distorsio-
na el c
ampo visual, y los objetos pueden ob-
servarse en la pantalla de forma distinta a la
realidad o poco precisa. También la percep-
ción de las distancias se ve distorsionada de-
bido a este efecto.
● Debido a la resolución de la pantalla o a
condicione
s de luz insuficientes, algunos ob-
jetos podrían no mostrarse o hacerlo sólo de
forma poco clara. Tenga especial cuidado con
los postes, vallas, rejas o árboles de pequeño
grosor, que podrían llegar a dañar el vehículo
sin ser apreciados en la pantalla.
● El asistente de marcha atrás tiene zonas
muerta
s en las que no puede representar per-
sonas ni objetos (niños pequeños, animales y
ciertos objetos podrían no detectarse en su 186

Sistemas de asistencia al conductor
campo de visión). Mantenga siempre el
entorno del

vehículo bajo control.
● Mantenga la lente de la cámara limpia, sin
nieve ni hielo,
y no la cubra.
● El sistema no puede reemplazar la atención
del conduct
or. Supervise siempre la maniobra
de aparcamiento, así como el entorno del ve-
hículo. Adapte siempre la velocidad y el estilo
de conducción a las condiciones de visibili-
dad, climatológicas, de la calzada y del tráfi-
co.
● No se distraiga del tráfico con las imágenes
que se muestr
an en la pantalla.
● Las imágenes del asistente de marcha atrás
en la pant
alla son sólo bidimensionales. Por
falta de profundidad espacial, los objetos que
sobresalen o las cavidades de la calzada, por
ejemplo, podrían apreciarse con dificultad o
no ser apreciados en absoluto.
● La carga del vehículo modifica la represen-
tación de l
as líneas de orientación proyecta-
das. La anchura que las mismas representan,
disminuye con el nivel de carga del vehículo.
Ponga especial atención al entorno del ve-
hículo cuando el interior o el maletero están
especialmente cargados.
● En las siguientes situaciones los objetos u
otros
vehículos se muestran más próximos o
más distantes en la pantalla de lo que real-
mente están. Mantenga especial atención:
– Si se pasa de una superficie plana a una
pendiente.
– Si se pasa de una pendiente a una super-
ficie plana. –
Si el v

ehículo va muy cargado en la parte
trasera.
– Si el vehículo se aproxima a objetos que
no se encuentran sobre la superficie del
suelo o que sobresalen de su apoyo en la
misma. Estos objetos pueden quedar
también fuera del ángulo de visión de la
cámara al circular marcha atrás. Aviso
● Es impor

tante poner especial cuidado y
atención cuando el conductor todavía no se
encuentra familiarizado con el sistema.
● El asistente de marcha atrás no se encon-
trará dis
ponible si el portón trasero del ve-
hículo se encuentra abierto. Instrucciones de uso
Fig. 186
En el parachoques trasero: ubicación
de l a cám ar

a del asistente para marcha atrás. Una cámara incorporada en el parachoques
tr
a
ser

o asiste al conductor al aparcar marcha
atrás o maniobrar ››› fig. 186. La imagen de
la cámara se visualiza junto a unas líneas de
orientación proyectadas por el sistema en la
pantalla del sistema Infotainment. En la parte
inferior de la pantalla se observa una parte
del parachoques correspondiente a la zona
de matrícula que servirá como referencia al
usuario.
Ajustes del asistente de marcha atrás
El asistente de marcha atrás ofrece al usuario
la posibilidad de realizar ajustes de brillo,
contraste y color de la imagen.
Para realizar dichos ajustes:
● Detenga el vehículo en un lugar seguro.
● Conecte el freno de estacionamiento.
● Conecte el encendido.
● Dado el caso, encienda el sistema de info-
tainment.
● En

grane la marcha atrás o sitúe la palanca
selector
a en la posición R.
● Pulse el botón de función --- que aparece
en la par
te derecha de la imagen.
● Realice los ajustes deseados en el menú
pul
sando los botones de función –/+, o mo-
viendo el botón desplazable correspondien-
te. »
187
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Manejo
Condiciones necesarias para aparcar y ma-
nio br
ar c
on el asistente de marcha atrás
En los siguientes casos no se deberá utilizar
el sistema:
● Si no se muestra una imagen fiable o si es-
tá dist
orsionada, por ejemplo, en caso de
mala visibilidad o si la lente está sucia.
● Si la zona situada detrás del vehículo se vi-
sualiza c
on poca claridad o de forma incom-
pleta.
● Si el vehículo va muy cargado en la parte
traser
a.
● Si la posición o el ángulo de montaje de la
cámara h
a cambiado, por ejemplo, después
de una colisión en la parte trasera. Encargue
a un taller especializado que revise el siste-
ma.
Familiarizarse con el sistema
Para familiarizarse con el sistema, las líneas
de orientación y su función, SEAT recomienda
practicar cómo se aparca y se maniobra con
el asistente de marcha atrás en un lugar sin
demasiado tráfico o en un aparcamiento
cuando haya buenas condiciones climatoló-
gicas y de visibilidad.
Limpiar la lente de la cámara
Mantenga la lente de la cámara limpia y libre
de nieve y hielo: ●
Humedezca l
a lente con un producto lim-
piacristales corriente que contenga alcohol y
límpiela con un paño seco.
● Retire la nieve con un cepillo de mano.
● Retire el hielo con un aerosol antihielo. CUIDADO
● No utilic e nu

nca un producto de conserva-
ción abrasivo para limpiar la lente de la cá-
mara.
● No utilice nunca agua templada ni caliente
para quit
ar la nieve o el hielo de la lente de la
cámara. De lo contrario, la lente podría resul-
tar dañada. Aparcar y maniobrar con el asistente
de m
ar
c

ha atrás Fig. 187
Visualización en la pantalla del siste-
m a Inf
ot

ainment: líneas de orientación. Conexión y desconexión del sistema
● El asistente de marcha atrás se conecta,
c uando el c

ontacto esté dado o el motor en-
cendido, al engranar la marcha atrás (cambio
manual) o al situar la palanca selectora de
cambio en la posición R (cambio automáti-
co).
● El sistema se desconecta 8 segundos des-
pués de de
sengranar la marcha atrás (cam-
bio manual) o sacar la palanca selectora de
cambio de la posición R (cambio automáti-
co). El sistema se desconectará asimismo de
modo inmediato tras quitar el contacto.
En combinación con el sistema de ayuda al
aparcamiento ››› pág. 181 la imagen de la cá-
mara dejará de mostrarse de manera inme-
diata al desengranar la marcha atrás o sacar
la palanca selectora de la posición R, pasan-
do a visualizarse la información óptica pro-
porcionada por el sistema de ayuda al apar-
camiento.
También en combinación con este sistema,
existe la posibilidad de ocultar la imagen del
asistente de marcha atrás:
● Pulsando en la pantalla una de las teclas
del si
stema de infotainment.
● O BIEN: pulsando sobre el vehículo en mi-
niatur
a que aparece en el lado izquierdo de
la pantalla (pasa a mostrarse el modo de
pantalla completa del sistema óptico de ayu-
da al aparcamiento plus).
188

Sistemas de asistencia al conductor
Para volver a mostrar la imagen del asistente
de m ar
c
ha atrás:
● Desengrane la marcha atrás o cambie la
palanc
a selectora de posición y vuelva a en-
granar la marcha atrás o a situar la palanca
selectora en la posición R.
● O BIEN: Pulse el botón de función RVC1)
Significado de l
as líneas de orientación
››› fig. 187
Líneas laterales: prolongación del ve-
hículo (aproximadamente la anchura del
vehículo más los retrovisores) sobre la
superficie de la calzada.
Final de las líneas laterales: la zona mar-
cada en verde finaliza aproximadamente
2 m tras el vehículo sobre la superficie de
la calzada.
Línea intermedia: indica una distancia de
aproximadamente 1 m tras el vehículo
sobre la calzada.
Línea horizontal roja: indica una distan-
cia de seguridad de aproximadamente 40
cm a la parte posterior del vehículo sobre
la superficie de la calzada.
1 2
3
4 Maniobra de aparcamiento
●
Sitúe el vehículo delante de un hueco de
ap ar
c

amiento y engrane la marcha atrás
(cambio manual) o sitúe la palanca selectora
en posición R (cambio automático).
● Retroceda lentamente y gire el volante de
tal m
anera que las líneas de orientación late-
rales conduzcan al hueco de aparcamiento.
● Oriente el vehículo en el hueco de aparca-
miento de tal
manera que las líneas de orien-
tación laterales transcurran en paralelo al
mismo.
Velocidad de crucero (regulador
de veloc

idad)*
Introducción al tema Lea atentamente la información complemen-
t
ari
a

›››
 pág. 33
El regulador de velocidad es un dispositivo
que mantiene la velocidad programada supe-
rior a 30 km/h (19 mph) de forma constante
sin tener que pisar el pedal de gas. Sin em-
bargo, la velocidad se mantiene sólo dentro del margen permitido por la potencia del mo-
tor y

el efecto del freno motor.
Si el regulador está activado se ilumina el
testigo  en el cuadro general de instrumen-
tos. ATENCIÓN
● No utilic e el

regulador de velocidad en caso
de tráfico denso, o en calzadas en mal estado
(a causa de heladas, aquaplaning, gravilla,
nieve, etc.) – ¡Peligro de accidente!
● Puede restablecer la velocidad programada
tan sólo en el c
aso de que no sea excesiva pa-
ra el estado actual de tráfico.
● Para evitar la utilización involuntaria del re-
gula
dor de velocidad, no olvide nunca desco-
nectar el sistema después de utilizarlo. CUIDADO
● Si se cir c

ula cuesta abajo el regulador de
velocidad no puede mantener una velocidad
constante. La velocidad aumenta debido al
propio peso del vehículo. Por esto engrane
una marcha más corta o frene el vehículo uti-
lizando el pedal del freno con suficiente ante-
lación. »1)
ADVERTENCIA: el botón de función RVC sólo es t
ará
habilitado y disponible cuando la marcha atrás esté
engranada o la palanca selectora se encuentre en
posición R. 189
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Manejo

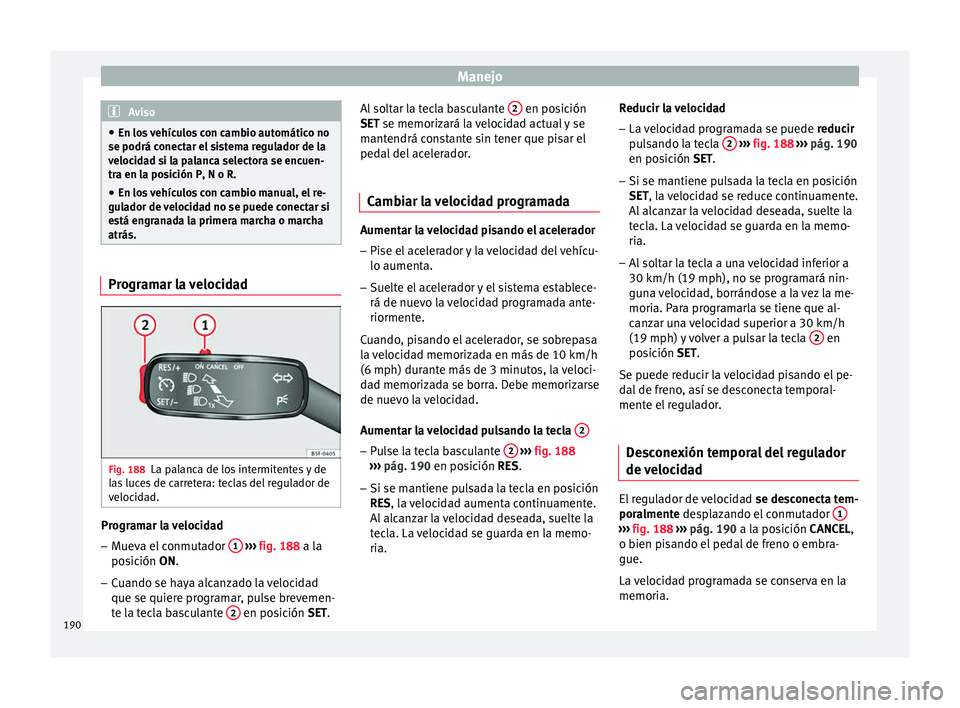

Aviso
● En los
vehículos con cambio automático no
se podrá conectar el sistema regulador de la
velocidad si la palanca selectora se encuen-
tra en la posición P, N o R.
● En los vehículos con cambio manual, el re-
gula
dor de velocidad no se puede conectar si
está engranada la primera marcha o marcha
atrás. Programar la velocidad
Fig. 188
La palanca de los intermitentes y de
l a s

luces de carretera: teclas del regulador de
velocidad. Programar la velocidad
– Mueva el conmutador 1
› ›
› fig. 188
a la
posición ON.
– Cuando se haya alcanzado la velocidad
que se quiere progr

amar, pulse brevemen-
te la tecla basculante 2 en posición S
ET
. A
l soltar la tecla basculante
2 en posición
S ET
se memoriz

ará la velocidad actual y se
mantendrá constante sin tener que pisar el
pedal del acelerador.
Cambiar la velocidad programada Aumentar la velocidad pisando el acelerador
– Pise el acelerador y la velocidad del vehícu-
lo aumenta.
– Suelt

e el acelerador y el sistema establece-
rá de nuevo l a

velocidad programada ante-
riormente.
Cuando, pisando el acelerador, se sobrepasa
la velocidad memorizada en más de 10 km/h
(6 mph) durante más de 3 minutos, la veloci-
dad memorizada se borra. Debe memorizarse
de nuevo la velocidad.
Aumentar la velocidad pulsando la tecla 2 –
Pulse la tecla basculante 2
› ›
›

fig. 188
››› pág. 190 en posición RES.
– Si se mantiene pulsada la tecla en posición
RES, l

a velocidad aumenta continuamente.
Al alcanzar la velocidad deseada, suelte la
tecla. La velocidad se guarda en la memo-
ria. Reducir la velocidad
– La velocidad programada se puede reducir
p
ulsando la tecla 2
› ››
fig. 188
››› pág. 190
en posición SET.
– Si se mantiene pulsada la tecla en posición
SET, l

a velocidad se reduce continuamente.
Al alcanzar la velocidad deseada, suelte la
tecla. La velocidad se guarda en la memo-
ria.
– Al soltar la tecla a una velocidad inferior a
30 km/h (19 mph), no se program

ará nin-
guna velocidad, borrándose a la vez la me-
moria. Para programarla se tiene que al-
canzar una velocidad superior a 30 km/h
(19 mph) y volver a pulsar la tecla 2 en
po s
ic

ión SET.
Se puede reducir la velocidad pisando el pe-
dal de freno, así se desconecta temporal-
mente el regulador.
Desconexión temporal del regulador
de veloc
idad El regulador de velocidad
se des
c
onecta tem-
poralmente desplazando el conmutador 1 ›››
fig. 188 ›››
pág. 190 a l

a posición CANCEL,
o bien pisando el pedal de freno o embra-
gue.
La velocidad programada se conserva en la
memoria.
190
