2017 PEUGEOT PARTNER TEPEE ELECTRIC Manual de utilização (in Portuguese)

PARTNER TEPEE ELECTRIC
PARTNER ELECTRIC
MANUAL – COMPLEMENTO

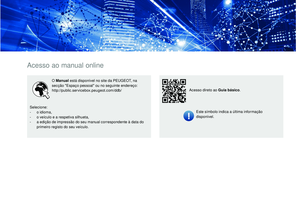

Acesso ao manual online
O Manual está disponível no site da PEUGEOT, na
secção "Espaço pessoal" ou no seguinte endereço:
http://public.servicebox.peugeot.com/ddb/
Este símbolo indica a última informação
disponível.
Acesso direto ao Guia básico
.
Selecione:
-

o i

dioma,
-

o v

eículo e a respetiva silhueta,
-

a e

dição de impressão do seu manual correspondente à data do
primeiro registo do seu veículo.

1
.
Painel de instrumentos 3
In dicadores 3
Luzes indicadoras

6
Ec

rãs

7
Procedimento de arranque

8
E

co-condução
1
0
Eco-comfort


11

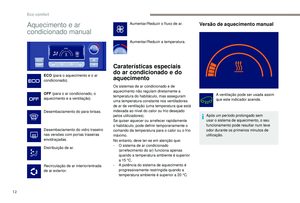

Aquecimento e ar condicionado manual
1

2Carregar a bateria de tração

1
4
Procedimento de carga normal
2
0
Procedimento de carga rápida
2
2
Outras informações
2
4
Bateria de acessórios 2 7
Fusíveis

30
Reboque do veículo

3
0
Motorização e bateria de tração

3
1

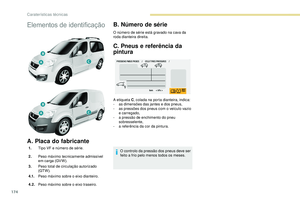

Elementos de identificação

3
2
Apresentação
Instrumentos e comandos
Eco-comfort Carregar a bateria de tração
Complemento modo elétrico Bateria de acessóriosEste complemento dedica-se em especial
ao modo de tração elétrica. Para mais
informações, consulte o manual do veículo e o
livro de manutenções e garantia. Pode, ainda,
visitar a página do fabricante na Internet para
obter a informação mais recente.
O condutor deve estar especialmente
vigilante ao conduzir um veículo elétrico,
uma vez que produz um baixo nível de ruído
durante a deslocação.
Chave
Aviso de segurança
Informações adicionais
Alerta para a segurança das
pessoas e dos equipamentos.
Para qualquer inter venção no seu veículo,
dirija-se a uma oficina autorizada que disponha
da informação técnica, da competência e
do equipamento necessário, que apenas a
rede de concessionários do Fabricante tem
condições para lhe proporcionar.
Sumário
.
Sumário

2
Sistema elétrico
1.Tomada de carga normal
1. Tomada de carga normal
2. Sistema elétrico de 300
V
3. Bateria de acessórios de 12
V
4. Bateria de tração
5. Tomada de carrega rápida
Instrumentos e comandos
1.Painel de instrumentos
2. Ecrãs
3. Seletor de velocidades
Apresentação

3

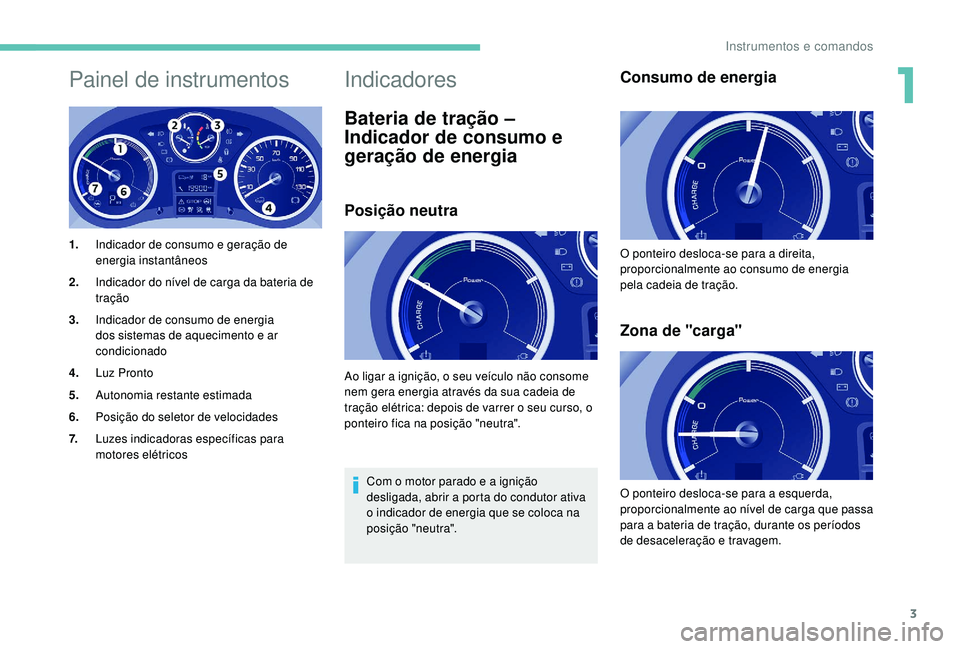

Painel de instrumentos
1.Indicador de consumo e geração de
energia instantâneos
2. Indicador do nível de carga da bateria de
tração
3. Indicador de consumo de energia
dos sistemas de aquecimento e ar
condicionado
4. Luz Pronto
5. Autonomia restante estimada
6. Posição do seletor de velocidades
7. Luzes indicadoras específicas para
motores elétricos
Indicadores
Bateria de tração –
Indicador de consumo e
geração de energia
Posição neutra
Com o motor parado e a ignição
desligada, abrir a porta do condutor ativa
o indicador de energia que se coloca na
posição "neutra".
Consumo de energia
Zona de "carga"
Ao ligar a ignição, o seu veículo não consome
nem gera energia através da sua cadeia de
tração elétrica: depois de varrer o seu curso, o
ponteiro fica na posição "neutra". O ponteiro desloca-se para a direita,
proporcionalmente ao consumo de energia
pela cadeia de tração.
O ponteiro desloca-se para a esquerda,
proporcionalmente ao nível de carga que passa
para a bateria de tração, durante os períodos
de desaceleração e travagem.
1
Instrumentos e comandos

4
Zona "ideal"
O ponteiro encontra-se nesta zona quando
o veículo é utilizado de forma a moderar o
consumo de energia elétrica e otimizar a sua
autonomia.
Bateria de tração –
Indicador do nível de carga
Com o motor parado, ignição desligada,
abrir a porta do condutor ativa o indicador.
O estado de carga da bateria de tração é
exibido continuamente quando o veículo está
ligado.
Alertas de baixo nível de energia
Dois alertas sucessivos de nível de energia
indicam que a energia disponível desceu para
um nível baixo:
1º nível: Reser va
Esta luz avisadora acende quando
o estado de carga da bateria de
tração é baixo. O acendimento desta
luz avisadora é acompanhado por
um sinal sonoro.
Verifique a autonomia restante indicada no
ecrã do painel de instrumentos.
Ponha o veículo a carregar assim que possível.
A partir deste estado de carga da
bateria, o nível de aquecimento ou do ar
condicionado diminui progressivamente.
2º nível: Crítico Esta luz avisadora associada com a
luz avisadora de reserva acende-se
no painel de instrumentos quando
o estado de carga da bateria de
tração é crítico. O acendimento
desta luz de aviso é acompanhado
por um alerta sonoro regular.
Ponha o veículo a carregar.
Instrumentos e comandos

5
A autonomia restante já não é calculada.
A potência da cadeia de tração diminui
progressivamente.
O sistema de aquecimento e ar
condicionado param (mesmo que o
ponteiro que indica o nível de consumo

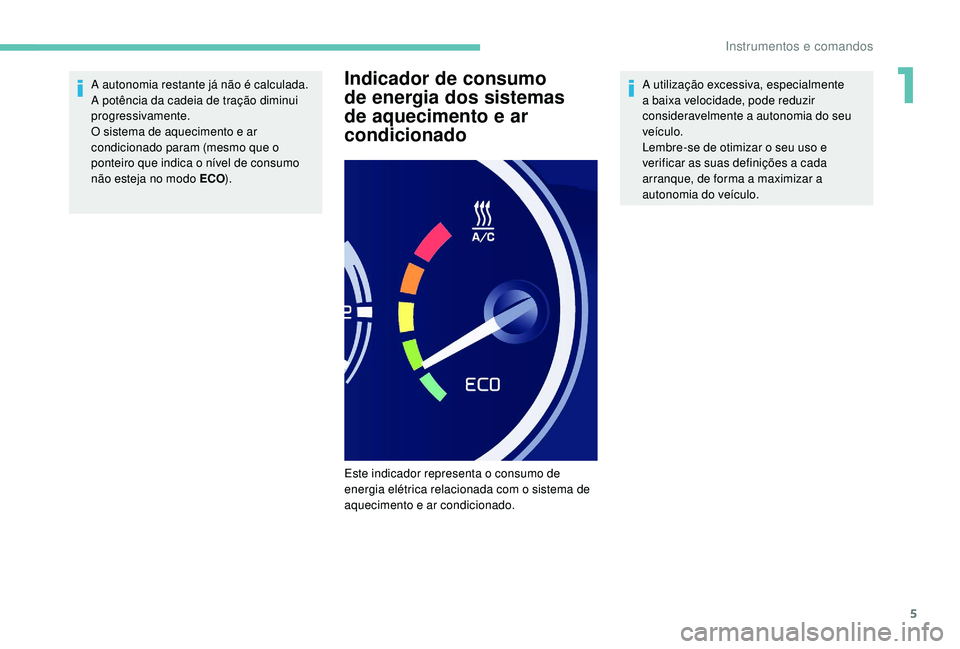

não esteja no modo ECO).Indicador de consumo
de energia dos sistemas
de aquecimento e ar
condicionadoA utilização excessiva, especialmente
a baixa velocidade, pode reduzir
consideravelmente a autonomia do seu
veículo.
Lembre-se de otimizar o seu uso e
verificar as suas definições a cada
arranque, de forma a maximizar a
autonomia do veículo.
Este indicador representa o consumo de
energia elétrica relacionada com o sistema de
aquecimento e ar condicionado.
1
Instrumentos e comandos

6
Luzes indicadoras
IndicadorEstadoCausa Ações/comentários
Pronto Ligada, acompanhada
de um sinal sonoro
quando acende. O veículo está pronto para
entrar em movimento.
A luz fica acesa enquanto o veículo recebe
carga.
Pode carregar no pedal do acelerador ou usar
o aquecimento ou o ar condicionado.
Reser va Ligada, acompanhada
de um sinal sonoro. O estado de carga da bateria
de tração é baixo. Verifique a autonomia restante.
Ponha o veículo a carregar assim que
possível.
Proteção da bateria
de tração Ligada, acompanhada
de um sinal sonoro
regular. O estado de carga da bateria
de tração é crítico.
Caso o nível da bateria atinja um nível crítico,
a potência do motor é gradualmente reduzida.
É necessário por o veículo a carregar.
Ligada. A potência máxima do motor
está indisponível. Se a luz avisadora não apagar, contacte um
revendedor ou uma oficina autorizada.
Carga da bateria de
tração Ligada.
A bateria de tração encontra-
se em carga. A luz apaga-se quando a carga terminar
Intermitente. Não é possível ligar o veículo
uma vez que o cabo de carga
ainda está ligado à tomada do
veículo. Verifique a ligação do cabo de carga.
Desligue o cabo de carga.
Autodiagnóstico
do sistema elétrico
principal Ligada.
Avaria detetada no sistema
elétrico principal. Dirija-se a um revendedor ou a uma oficina
autorizada assim que possível.
Incidente na cadeia
de transmissão Ligada.
É necessário parar o veículo assim que for possível fazê-lo em segurança.
Dirija-se a um revendedor ou a uma oficina autorizada assim que possível.
Instrumentos e comandos
