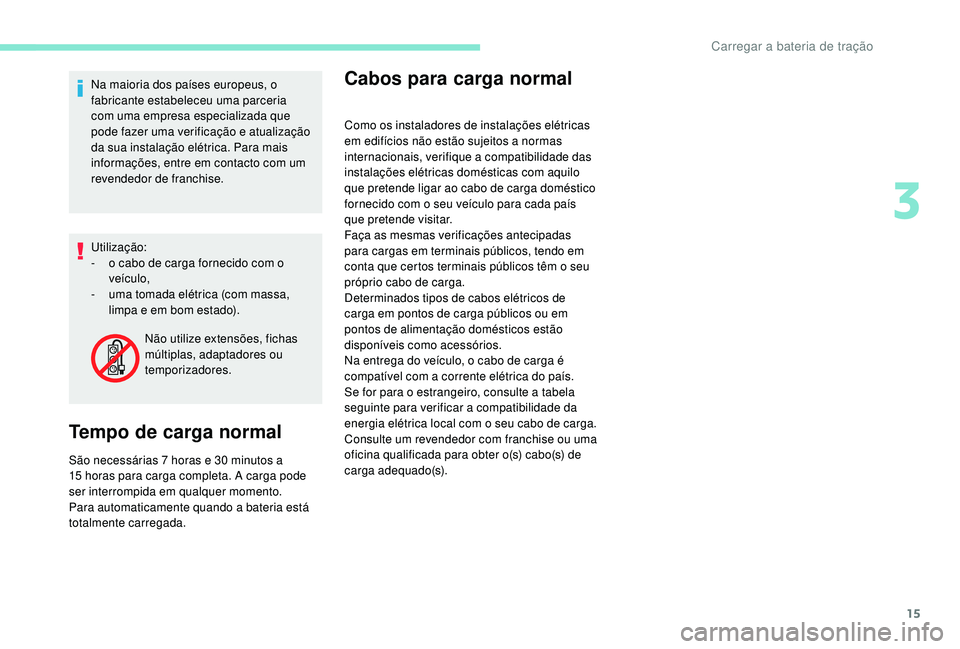

Na maioria dos países europeus, o
fabricante estabeleceu uma parceria
com uma empresa especializada que
pode fazer uma verificação e atualização
da sua instalação elétrica. Para mais
informações, entre em contacto com um
revendedor de franchise.
Utilização:
-
o c
abo de carga fornecido com o
veículo,
-

u
ma tomada elétrica (com massa,
limpa e em bom estado).
Tempo de carga normal
São necessárias 7 horas e 30 minutos a
1 5 horas para carga completa. A carga pode
ser interrompida em qualquer momento.
Para automaticamente quando a bateria está
totalmente carregada.
Cabos para carga normal
Como os instaladores de instalações elétricas
em edifícios não estão sujeitos a normas
internacionais, verifique a compatibilidade das
instalações elétricas domésticas com aquilo
que pretende ligar ao cabo de carga doméstico
fornecido com o seu veículo para cada país
que pretende visitar.
Faça as mesmas verificações antecipadas
para cargas em terminais públicos, tendo em
conta que certos terminais públicos têm o seu
próprio cabo de carga.
Determinados tipos de cabos elétricos de
carga em pontos de carga públicos ou em
pontos de alimentação domésticos estão
disponíveis como acessórios.
Na entrega do veículo, o cabo de carga é
compatível com a corrente elétrica do país.
Se for para o estrangeiro, consulte a tabela
seguinte para verificar a compatibilidade da
energia elétrica local com o seu cabo de carga.
Consulte um revendedor com franchise ou uma
oficina qualificada para obter o(s) cabo(s) de
carga adequado(s).
Não utilize extensões, fichas
múltiplas, adaptadores ou
temporizadores.
3
Carregar a bateria de tração

16

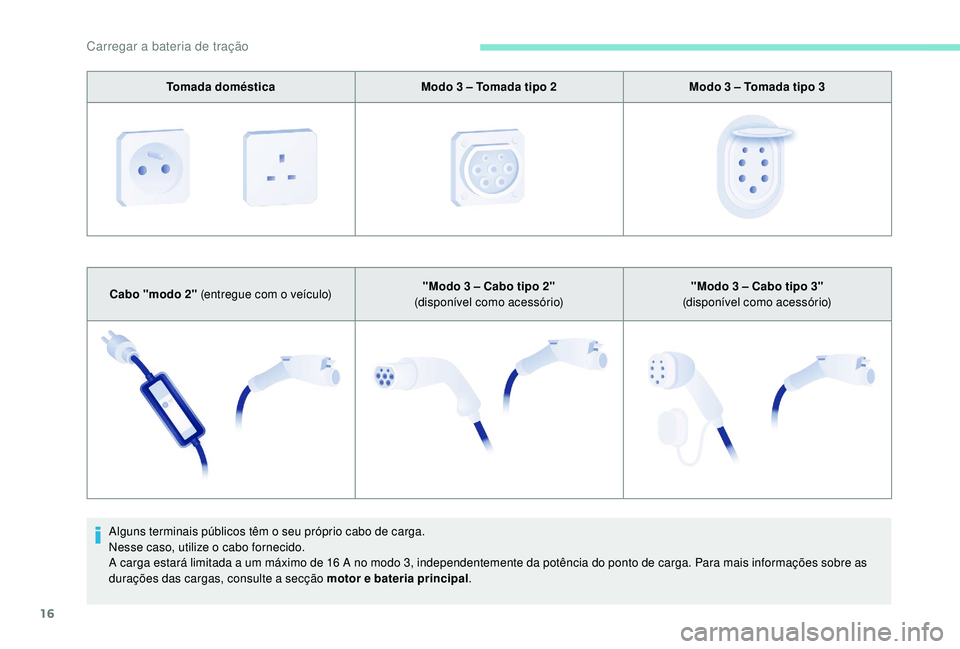

Tomada domésticaModo 3 – Tomada tipo 2Modo 3 – Tomada tipo 3
Cabo "modo 2" (entregue com o veículo) "Modo 3 – Cabo tipo 2"
(disponível como acessório) "Modo 3
– Cabo tipo 3"
(disponível como acessório)
Alguns terminais públicos têm o seu próprio cabo de carga.
Nesse caso, utilize o cabo fornecido.
A carga estará limitada a um máximo de 16
A no modo 3, independentemente da potência do ponto de carga. Para mais informações sobre as
durações das cargas, consulte a secção motor e bateria principal .
Carregar a bateria de tração

17

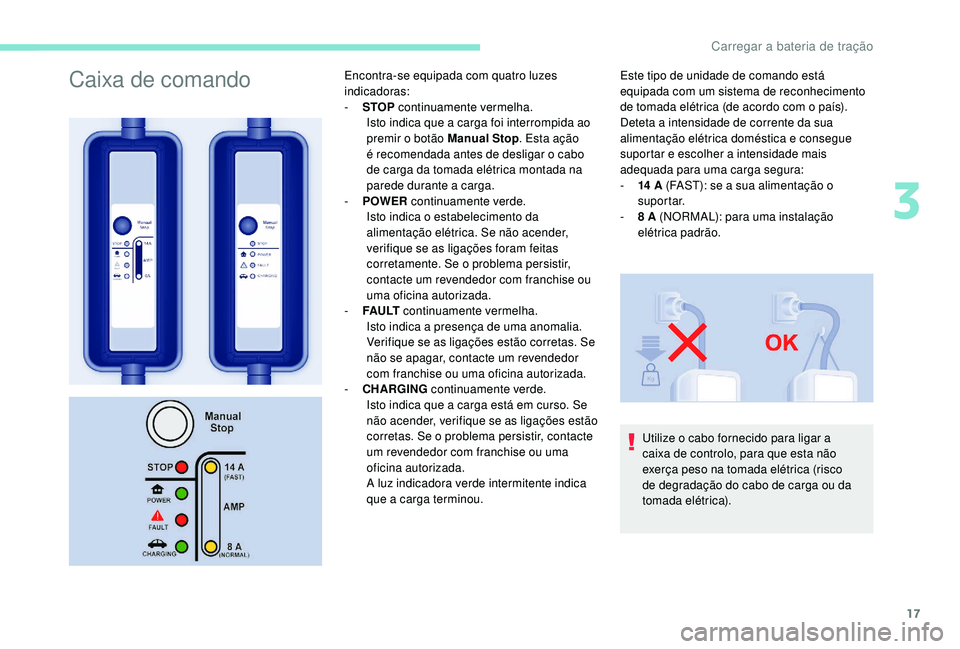

Caixa de comandoEncontra-se equipada com quatro luzes
indicadoras:
-
S
TOP continuamente vermelha.
Isto indica que a carga foi interrompida ao
premir o botão Manual Stop . Esta ação
é recomendada antes de desligar o cabo
de carga da tomada elétrica montada na
parede durante a carga.
-

P
OWER continuamente verde.
Isto indica o estabelecimento da
alimentação elétrica. Se não acender,
verifique se as ligações foram feitas
corretamente. Se o problema persistir,
contacte um revendedor com franchise ou
uma oficina autorizada.
-

F
A U LT continuamente vermelha.
Isto indica a presença de uma anomalia.
Verifique se as ligações estão corretas. Se
não se apagar, contacte um revendedor
com franchise ou uma oficina autorizada.
-

C
HARGING continuamente verde.
Isto indica que a carga está em curso. Se
não acender, verifique se as ligações estão
corretas. Se o problema persistir, contacte
um revendedor com franchise ou uma
oficina autorizada.
A luz indicadora verde intermitente indica
que a carga terminou. Este tipo de unidade de comando está
equipada com um sistema de reconhecimento
de tomada elétrica (de acordo com o país).
Deteta a intensidade de corrente da sua
alimentação elétrica doméstica e consegue
suportar e escolher a intensidade mais
adequada para uma carga segura:
-

14
A (FAST): se a sua alimentação o
suportar.
-

8
A (NORMAL): para uma instalação
elétrica padrão.
Utilize o cabo fornecido para ligar a
caixa de controlo, para que esta não
exerça peso na tomada elétrica (risco
de degradação do cabo de carga ou da
tomada elétrica).
3
Carregar a bateria de tração

18
Não toque nas extremidades metálicas
da tomada de carga normal ou do cabo
de carga. Risco de eletrocussão e/ou
avarias.
Nunca ligue nem desligue o cabo ou a
pistola de carga com as mãos molhadas
(risco de eletrocussão).
A carga pode ser interrompida a qualquer
momento, retirando a pistola de carga.
Se for excecionalmente necessário interromper
a carga, desligando o cabo de carga da tomada
elétrica, é imperativo que prima previamente o
botão Manual Stop no controlador.

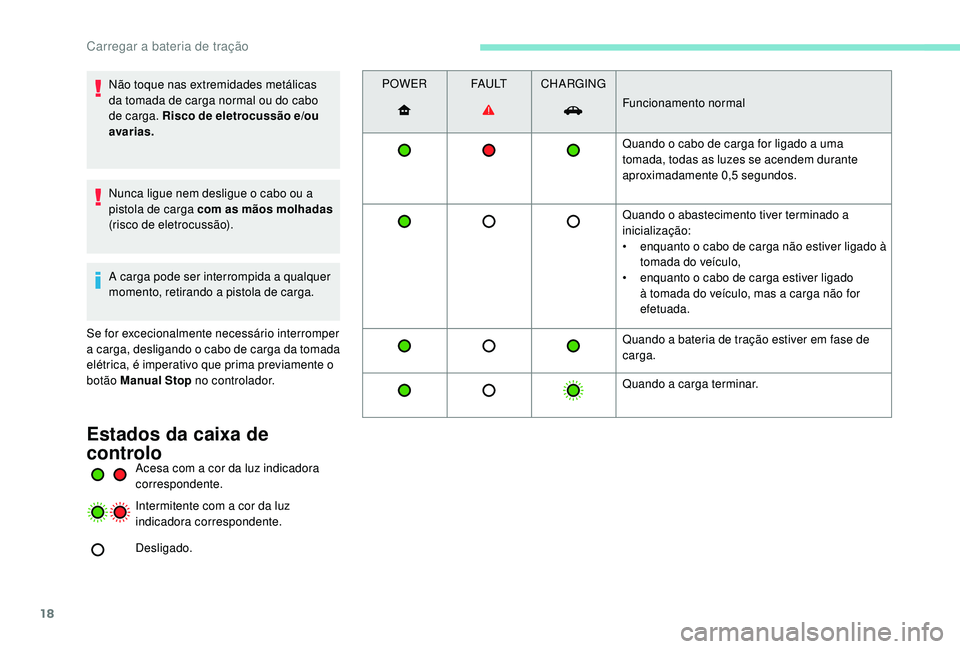

Estados da caixa de
controlo
Acesa com a cor da luz indicadora
correspondente.
Intermitente com a cor da luz
indicadora correspondente.
Desligado. POWER
FA U LTCHARGING
Funcionamento normal
Quando o cabo de carga for ligado a uma
tomada, todas as luzes se acendem durante
aproximadamente 0,5

segundos.
Quando o abastecimento tiver terminado a
inicialização:
•
e
nquanto o cabo de carga não estiver ligado à
tomada do veículo,
•
e
nquanto o cabo de carga estiver ligado
à tomada do veículo, mas a carga não for
efetuada.
Quando a bateria de tração estiver em fase de
carga.
Quando a carga terminar.
Carregar a bateria de tração

19
POWERFA U LTCHARGING

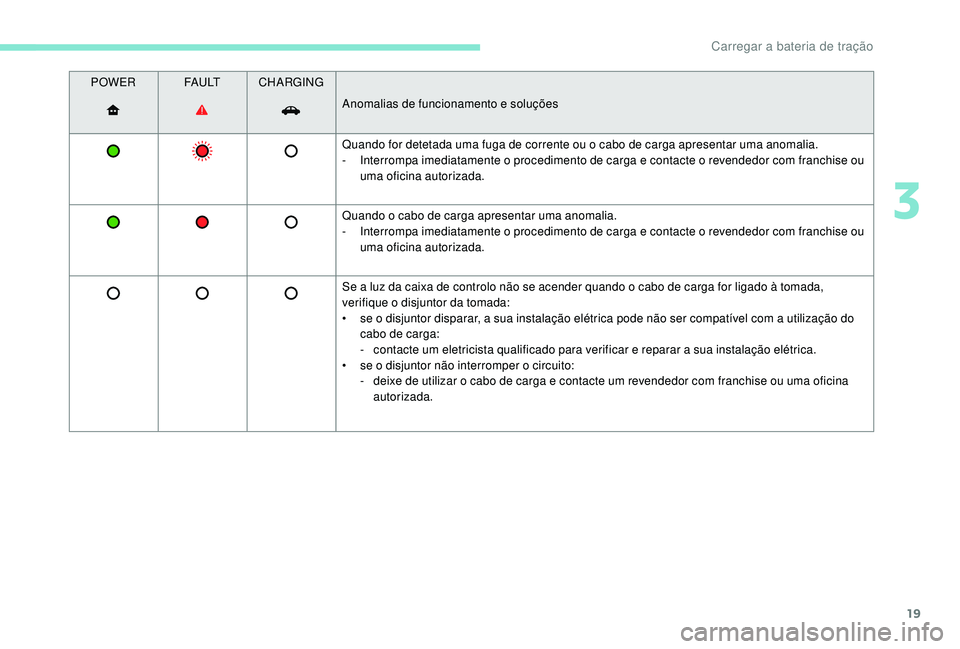

Anomalias de funcionamento e soluções
Quando for detetada uma fuga de corrente ou o cabo de carga apresentar uma anomalia.
-

I
nterrompa imediatamente o procedimento de carga e contacte o revendedor com franchise ou
uma oficina autorizada.
Quando o cabo de carga apresentar uma anomalia.
-

I
nterrompa imediatamente o procedimento de carga e contacte o revendedor com franchise ou
uma oficina autorizada.
Se a luz da caixa de controlo não se acender quando o cabo de carga for ligado à tomada,
verifique o disjuntor da tomada:
•

s
e o disjuntor disparar, a sua instalação elétrica pode não ser compatível com a utilização do
cabo de carga:
-
c

ontacte um eletricista qualificado para verificar e reparar a sua instalação elétrica.
•

s
e o disjuntor não interromper o circuito:
-

d
eixe de utilizar o cabo de carga e contacte um revendedor com franchise ou uma oficina
autorizada.
3
Carregar a bateria de tração

20
Procedimento de carga
normal

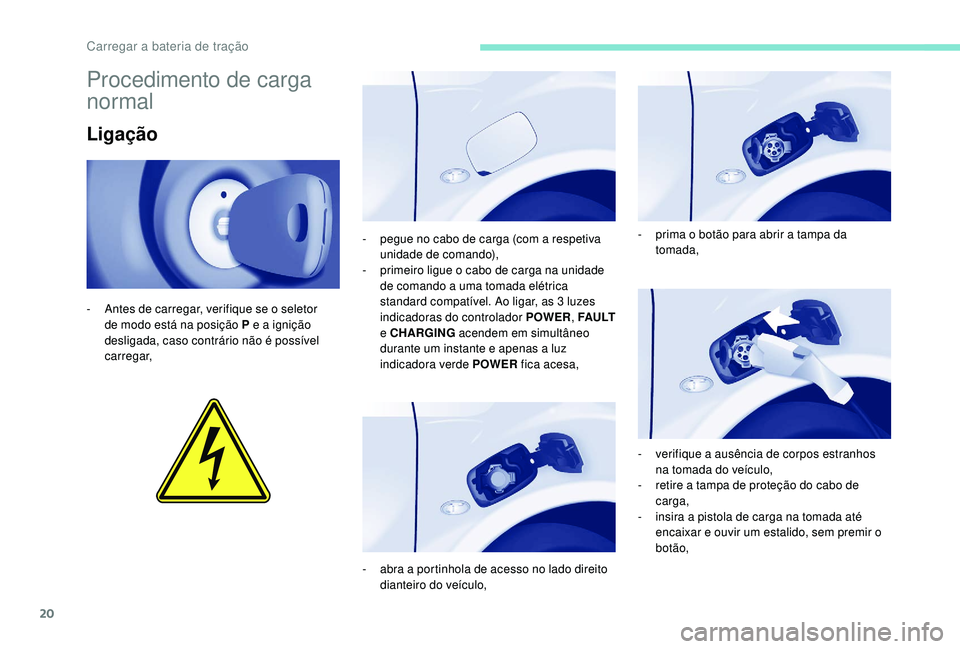

Ligação
- Antes de carregar, verifique se o seletor de modo está na posição P e a ignição
desligada, caso contrário não é possível
carregar, -

p
egue no cabo de carga (com a respetiva
unidade de comando),
-
p
rimeiro ligue o cabo de carga na unidade
de comando a uma tomada elétrica
standard compatível. Ao ligar, as 3 luzes
indicadoras do controlador POWER , FA U LT
e CHARGING acendem em simultâneo
durante um instante e apenas a luz
indicadora verde POWER fica acesa,
-

a
bra a portinhola de acesso no lado direito
dianteiro do veículo, -

p
rima o botão para abrir a tampa da
tomada,
-
v
erifique a ausência de corpos estranhos
na tomada do veículo,
-

r
etire a tampa de proteção do cabo de
carga,
-

i
nsira a pistola de carga na tomada até
encaixar e ouvir um estalido, sem premir o
botão,
Carregar a bateria de tração

21

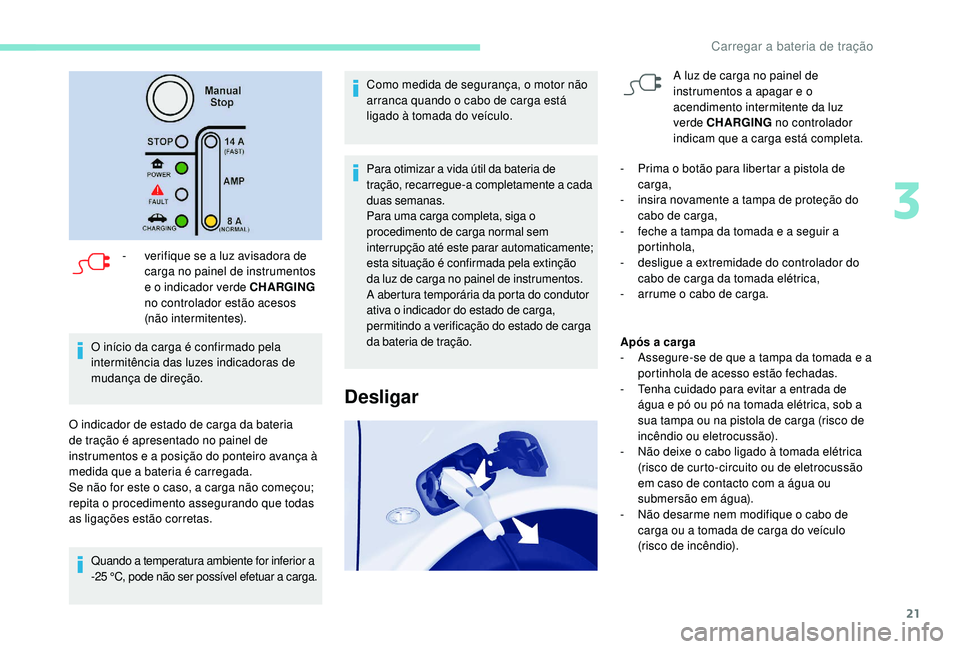

- verifique se a luz avisadora de carga no painel de instrumentos
e o indicador verde CHARGING
no controlador estão acesos
(não intermitentes).
O início da carga é confirmado pela
intermitência das luzes indicadoras de
mudança de direção.
O indicador de estado de carga da bateria
de tração é apresentado no painel de
instrumentos e a posição do ponteiro avança à
medida que a bateria é carregada.
Se não for este o caso, a carga não começou;
repita o procedimento assegurando que todas
as ligações estão corretas.
Quando a temperatura ambiente for inferior a
-25 °C, pode não ser possível efetuar a carga.
Como medida de segurança, o motor não
arranca quando o cabo de carga está
ligado à tomada do veículo.
Para otimizar a vida útil da bateria de
tração, recarregue-a completamente a cada
duas semanas.
Para uma carga completa, siga o
procedimento de carga normal sem
interrupção até este parar automaticamente;
esta situação é confirmada pela extinção
da luz de carga no painel de instrumentos.
A abertura temporária da porta do condutor
ativa o indicador do estado de carga,
permitindo a verificação do estado de carga
da bateria de tração.
Desligar
A luz de carga no painel de
instrumentos a apagar e o
acendimento intermitente da luz
verde CHARGING no controlador
indicam que a carga está completa.
-

P

rima o botão para libertar a pistola de
carga,
-

i

nsira novamente a tampa de proteção do
cabo de carga,
-

f

eche a tampa da tomada e a seguir a
portinhola,
-

d

esligue a extremidade do controlador do
cabo de carga da tomada elétrica,
-

a

rrume o cabo de carga.
Após a carga
-

A

ssegure-se de que a tampa da tomada e a
portinhola de acesso estão fechadas.
-

T

enha cuidado para evitar a entrada de
água e pó ou pó na tomada elétrica, sob a
sua tampa ou na pistola de carga (risco de
incêndio ou eletrocussão).
-

N

ão deixe o cabo ligado à tomada elétrica
(risco de curto-circuito ou de eletrocussão
em caso de contacto com a água ou
submersão em água).
-

N

ão desarme nem modifique o cabo de
carga ou a tomada de carga do veículo
(risco de incêndio).
3
Carregar a bateria de tração

22
Ter cuidado com o cabo e
respetiva unidade de comando
- Não derrame líquidos sobre ela, não a submerja em água, a puxe ou a sujeite
a impactos. Se o cabo de carga ou a
respetiva unidade de comando estiver
danificada ou gasta, não o use.
-

P
ara a respetiva substituição, contacte um
revendedor com franchise ou uma oficina
autorizada.
-

O m
esmo aplica-se em caso de impacto,
mesmo que ligeiro, contra a portinhola de
acesso à tomada ou à tampa da tomada de
carga.
Quando terminar a carga mas o cabo
ainda estiver ligado, abrir a porta do
condutor reinicia a carga por cerca de
20


segundos.

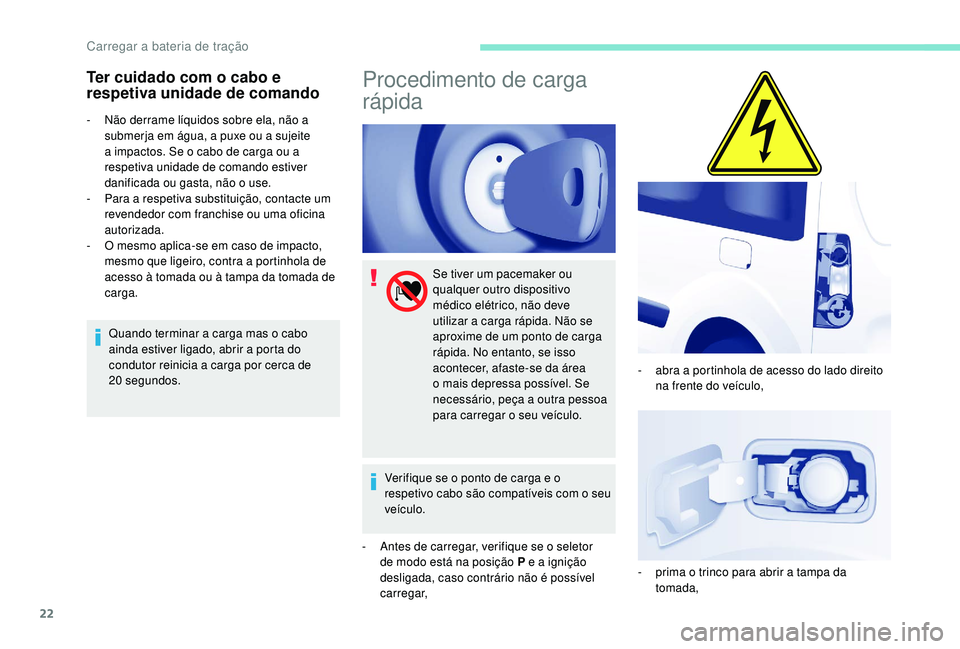

Procedimento de carga
rápida
Se tiver um pacemaker ou
qualquer outro dispositivo
médico elétrico, não deve
utilizar a carga rápida. Não se
aproxime de um ponto de carga
rápida. No entanto, se isso
acontecer, afaste-se da área
o mais depressa possível. Se
necessário, peça a outra pessoa
para carregar o seu veículo.
Verifique se o ponto de carga e o
respetivo cabo são compatíveis com o seu
veículo.
-

A

ntes de carregar, verifique se o seletor
de modo está na posição P
e a ignição
desligada, caso contrário não é possível
carregar, -

a
bra a portinhola de acesso do lado direito
na frente do veículo,
-

p
rima o trinco para abrir a tampa da
tomada,
Carregar a bateria de tração
