2017 Peugeot 308 Manuale del proprietario (in Italian)

31
308_it_Chap01_instruments-de-bord_ed01-2016

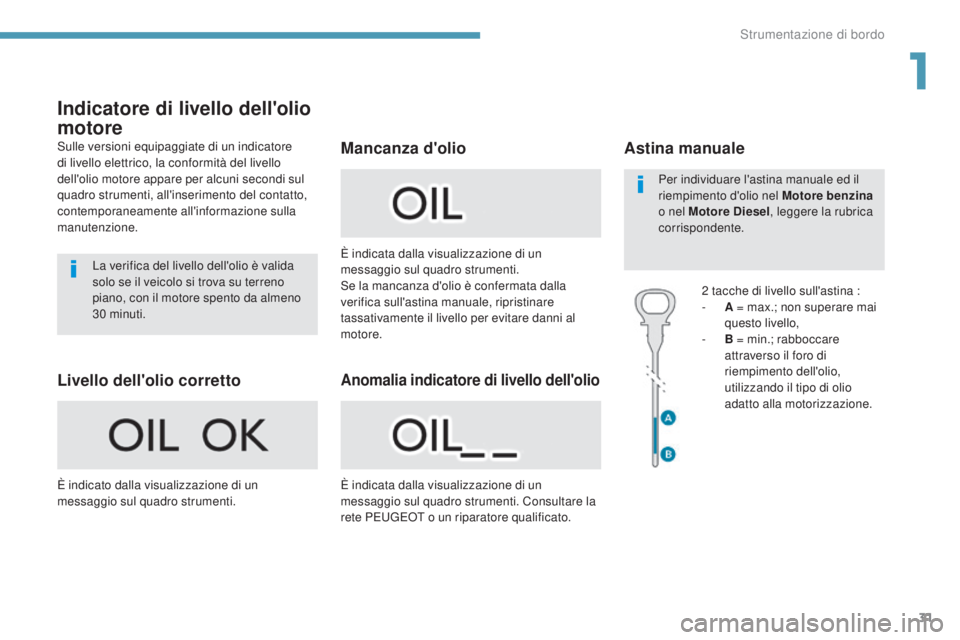

Indicatore di livello dell'olio
motore
Sulle versioni equipaggiate di un indicatore
di livello elettrico, la conformità del livello
dell'olio motore appare per alcuni secondi sul
quadro strumenti, all'inserimento del contatto,
contemporaneamente all'informazione sulla
manutenzione.La verifica del livello dell'olio è valida
solo se il veicolo si trova su terreno
piano, con il motore spento da almeno
30


minuti.
È indicato dalla visualizzazione di un
messaggio sul quadro strumenti. È indicata dalla visualizzazione di un
messaggio sul quadro strumenti.
Se la mancanza d'olio è confermata dalla
verifica sull'astina manuale, ripristinare
tassativamente il livello per evitare danni al
motore.
È indicata dalla visualizzazione di un
messaggio sul quadro strumenti. Consultare la
rete P
e

ugeot o un riparatore qualificato.Astina manuale
2 tacche di livello sull'astina :
- A = max.; non superare mai
questo livello,
-

B
= min.; rabboccare
attraverso il foro di
riempimento dell'olio,
utilizzando il tipo di olio
adatto alla motorizzazione.
Per individuare l'astina manuale ed il
riempimento d'olio nel Motore benzina

o nel Motore Diesel , leggere la rubrica
corrispondente.
Livello dell'olio correttoAnomalia indicatore di livello dell'olio
Mancanza d'olio
1
Strumentazione di bordo

32

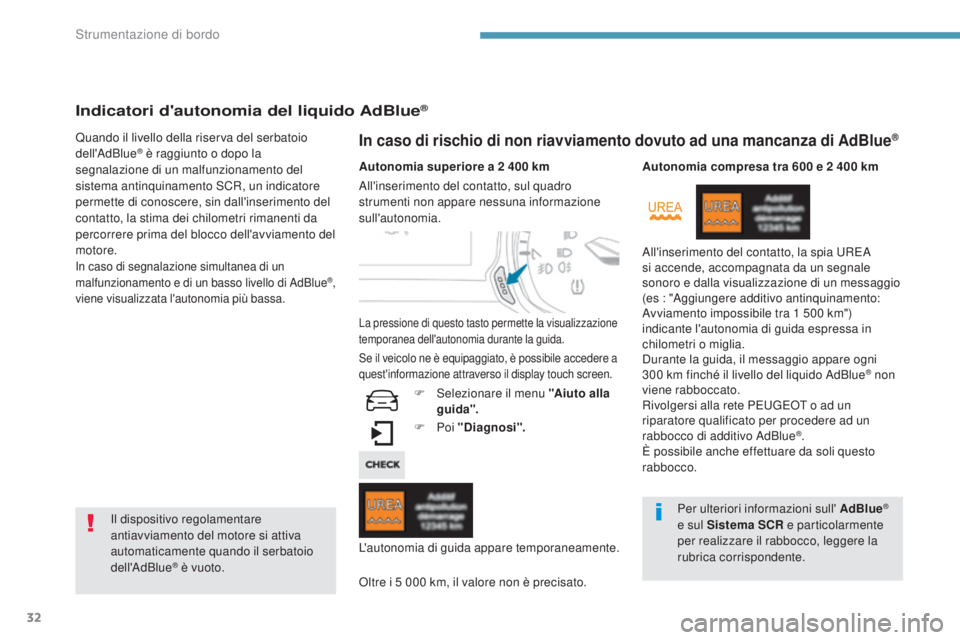

Indicatori d'autonomia del liquido AdBlue®
Quando il livello della riserva del serbatoio
dell'AdBlue® è raggiunto o dopo la
segnalazione di un malfunzionamento del
sistema antinquinamento SCR, un indicatore
permette di conoscere, sin dall'inserimento del
contatto, la stima dei chilometri rimanenti da
percorrere prima del blocco dell'avviamento del
motore.
In caso di segnalazione simultanea di un
malfunzionamento e di un basso livello di AdBlue®,
viene visualizzata l'autonomia più bassa.
In caso di rischio di non riavviamento dovuto ad una mancanza di AdBlue®
Il dispositivo regolamentare
antiavviamento del motore si attiva
automaticamente quando il serbatoio
dell'AdBlue
® è vuoto. Autonomia superiore a 2 400 km
La pressione di questo tasto permette la visualizzazione
temporanea dell'autonomia durante la guida.
F Poi
"Diagnosi".
ol

tre i 5

000 km, il valore non è precisato.
All'inserimento del contatto, sul quadro
strumenti non appare nessuna informazione
sull'autonomia.
L'autonomia di guida appare temporaneamente.
Se il veicolo ne è equipaggiato, è possibile accedere a
quest'informazione attraverso il display touch screen.
F Selezionare il menu "Aiuto alla
guida". Autonomia compresa tra 600
e 2 400 km
All'inserimento del contatto, la spia u
ReA
s
i accende, accompagnata da un segnale
sonoro e dalla visualizzazione di un messaggio
(es : "Aggiungere additivo antinquinamento:
Avviamento impossibile tra 1 500 km")
indicante l'autonomia di guida espressa in
chilometri o miglia.
Durante la guida, il messaggio appare ogni
300 km finché il livello del liquido AdBlue
® non
viene rabboccato.
Rivolgersi alla rete P
e

ugeot
o ad un
riparatore qualificato per procedere ad un
rabbocco di additivo AdBlue
®.
È possibile anche effettuare da soli questo
rabbocco.
Per ulteriori informazioni sull' AdBlue
®
e sul Sistema SCR e particolarmente
per realizzare il rabbocco, leggere la
rubrica corrispondente.
Strumentazione di bordo

33
308_it_Chap01_instruments-de-bord_ed01-2016

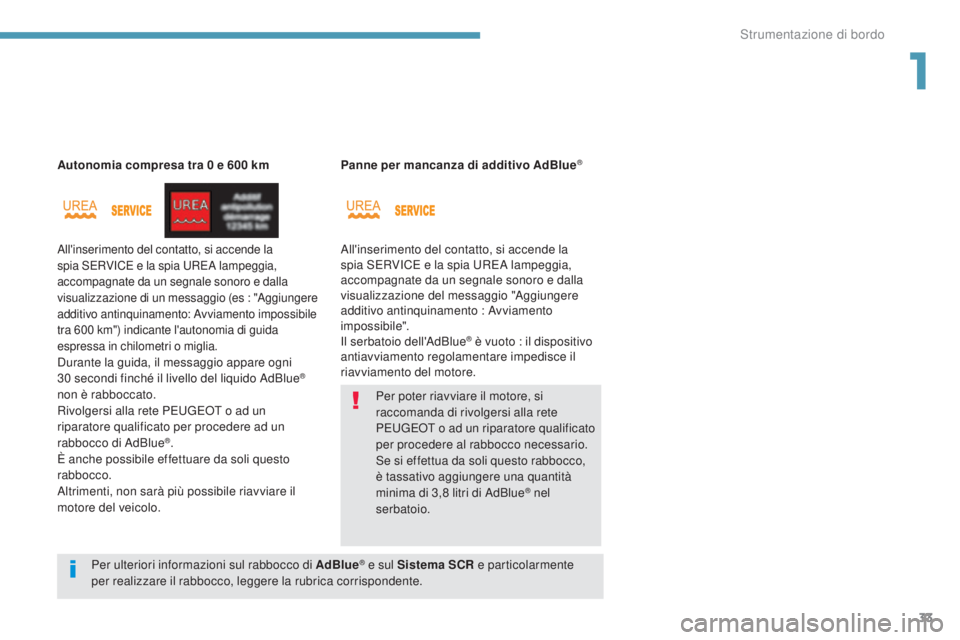

Autonomia compresa tra 0 e 600 km
All'inserimento del contatto, si accende la
spia SeRVICe e la spia uReA l ampeggia,
accompagnate da un segnale sonoro e dalla
visualizzazione di un messaggio (es : "Aggiungere
additivo antinquinamento: Avviamento impossibile
tra 600
km") indicante l'autonomia di guida
espressa in chilometri o miglia.
Durante la guida, il messaggio appare ogni
30 secondi finché il livello del liquido AdBlue®
non è rabboccato.
Rivolgersi alla rete P
e

ugeot
o ad un
riparatore qualificato per procedere ad un
rabbocco di AdBlue
®.
È anche possibile effettuare da soli questo
rabbocco.
Altrimenti, non sarà più possibile riavviare il
motore del veicolo. Panne per mancanza di additivo AdBlue
®
All'inserimento del contatto, si accende la
spia SeR
VICe e la spia uReA l ampeggia,
accompagnate da un segnale sonoro e dalla
visualizzazione del messaggio "Aggiungere
additivo antinquinamento : Avviamento
impossibile".
Il serbatoio dell'AdBlue
® è vuoto : il dispositivo
antiavviamento regolamentare impedisce il
riavviamento del motore.
Per poter riavviare il motore, si
raccomanda di rivolgersi alla rete
P
e

ugeot
o ad un riparatore qualificato
per procedere al rabbocco necessario.
Se si effettua da soli questo rabbocco,
è tassativo aggiungere una quantità
minima di 3,8

litri di AdBlue
® nel
serbatoio.
Per ulteriori informazioni sul rabbocco di AdBlue
® e sul Sistema SCR e particolarmente
per realizzare il rabbocco, leggere la rubrica corrispondente.
1
Strumentazione di bordo

34
Avviamento vietato
Ad ogni inserimento del contatto, si accendono
le spie S
eR
VIC
e
e autodiagnosi motore e la
spia
u
ReA
lampeggia, accompagnate da un
segnale sonoro e dalla visualizzazione del
messaggio "Anom antinquin: Avv vietato".
È stato superato il limite di
guida autorizzato : il dispositivo
antiavviamento impedisce il
riavviamento del motore.
Per poter riavviare il motore, occorre
tassativamente rivolgersi alla rete P
e

ugeot o
ad un riparatore qualificato.

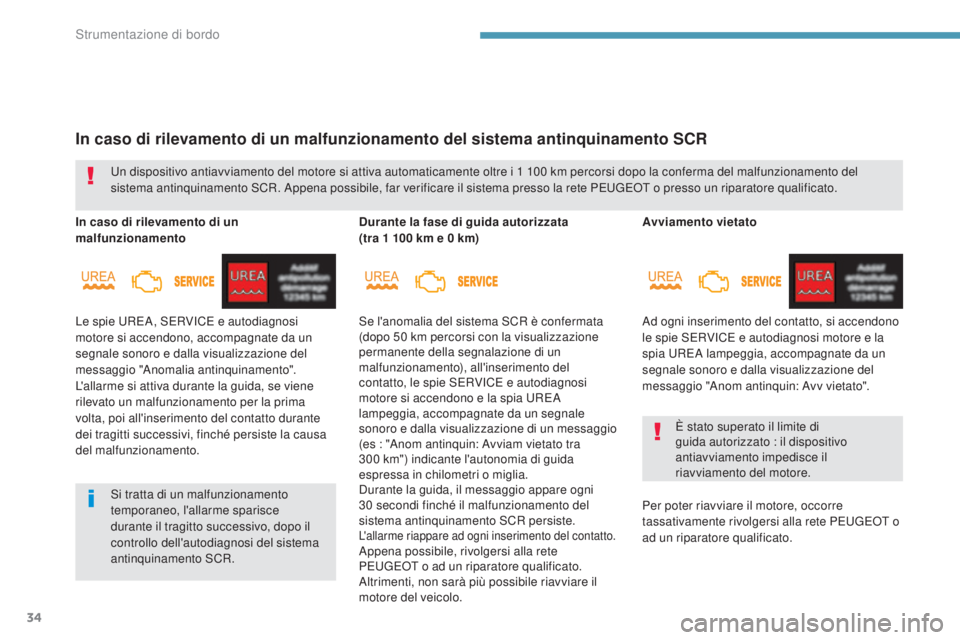

In caso di rilevamento di un malfunzionamento del sistema antinquinamento SCR
un dispositivo antiavviamento del motore si attiva automaticamente oltre i 1 100 km percorsi dopo la conferma del malfunzionamento del
sistema antinquinamento SCR. Appena possibile, far verificare il sistema presso la rete Pe ugeot o presso un riparatore qualificato.
Si tratta di un malfunzionamento
temporaneo, l'allarme sparisce
durante il tragitto successivo, dopo il
controllo dell'autodiagnosi del sistema
antinquinamento SCR.
In caso di rilevamento di un
malfunzionamento
Le spie
u
ReA
, S
eR
VIC
e
e autodiagnosi
motore si accendono, accompagnate da un
segnale sonoro e dalla visualizzazione del
messaggio "Anomalia antinquinamento".
L'allarme si attiva durante la guida, se viene
rilevato un malfunzionamento per la prima
volta, poi all'inserimento del contatto durante
dei tragitti successivi, finché persiste la causa
del malfunzionamento. Durante la fase di guida autorizzata
(tra 1
100 km e 0 km)
Se l'anomalia del sistema SCR è confermata
(dopo 50
km percorsi con la visualizzazione
permanente della segnalazione di un
malfunzionamento), all'inserimento del
contatto, le spie S
eR

VIC
e
e autodiagnosi
motore si accendono e la spia
u
ReA
lam

peggia, accompagnate da un segnale
sonoro e dalla visualizzazione di un messaggio
(es : "Anom antinquin: Avviam vietato tra
300
km") indicante l'autonomia di guida
espressa in chilometri o miglia.
Durante la guida, il messaggio appare ogni
30
secondi finché il malfunzionamento del
sistema antinquinamento SCR persiste.
L'allarme riappare ad ogni inserimento del contatto.Appena possibile, rivolgersi alla rete
Pe ugeot o ad un riparatore qualificato.
Altrimenti, non sarà più possibile riavviare il
motore del veicolo.
Strumentazione di bordo

35
308_it_Chap01_instruments-de-bord_ed01-2016

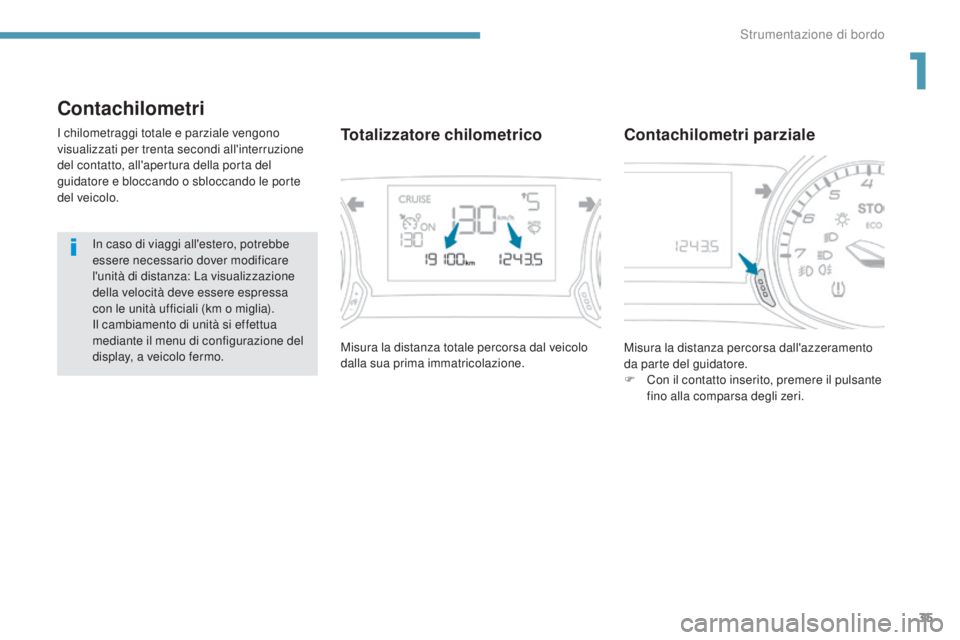

Contachilometri
I chilometraggi totale e parziale vengono
visualizzati per trenta secondi all'interruzione
del contatto, all'apertura della porta del
guidatore e bloccando o sbloccando le porte
del veicolo.In caso di viaggi all'estero, potrebbe
essere necessario dover modificare
l'unità di distanza: La visualizzazione
della velocità deve essere espressa
con le unità ufficiali (km o miglia).
Il cambiamento di unità si effettua
mediante il menu di configurazione del
display, a veicolo fermo. Misura la distanza totale percorsa dal veicolo
dalla sua prima immatricolazione. Misura la distanza percorsa dall'azzeramento
da parte del guidatore.
F

C
on il contatto inserito, premere il pulsante
fino alla comparsa degli zeri.Totalizzatore chilometrico Contachilometri parziale
1
Strumentazione di bordo

36

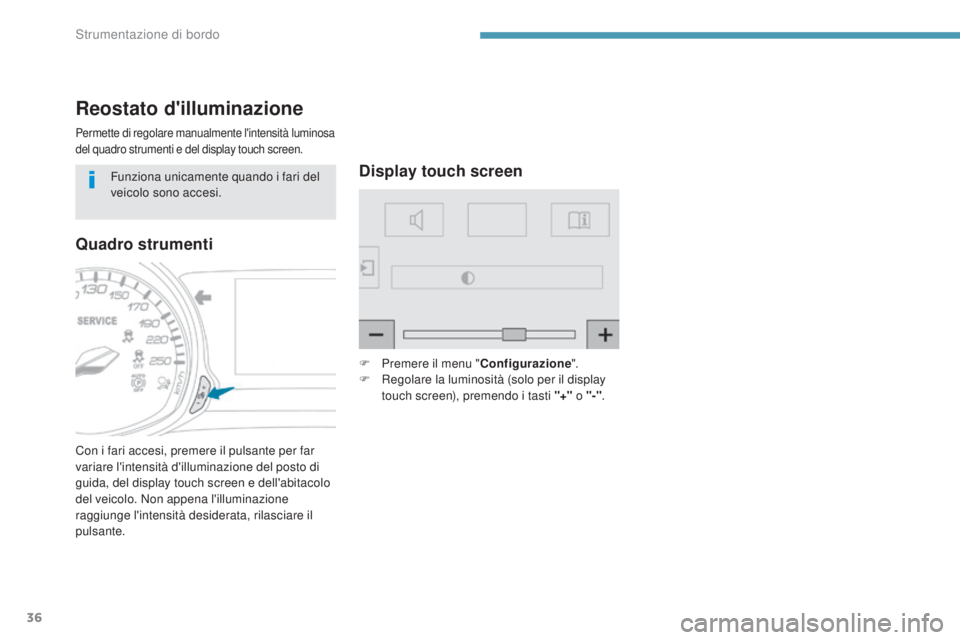

Reostato d'illuminazione
Permette di regolare manualmente l'intensità luminosa
del quadro strumenti e del display touch screen.
Con i fari accesi, premere il pulsante per far
variare l'intensità d'illuminazione del posto di
guida, del display touch screen e dell'abitacolo
del veicolo. Non appena l'illuminazione
raggiunge l'intensità desiderata, rilasciare il
pulsante.F

P
remere il menu "
Configurazione ".
F
R
egolare la luminosità (solo per il display
touch screen), premendo i tasti "+" o "-".
Funziona unicamente quando i fari del
veicolo sono accesi.
Quadro strumenti
Display touch screen
Strumentazione di bordo

37
308_it_Chap01_instruments-de-bord_ed01-2016
Sistema che fornisce delle informazioni sul tragitto in corso (autonomia, consumi…).

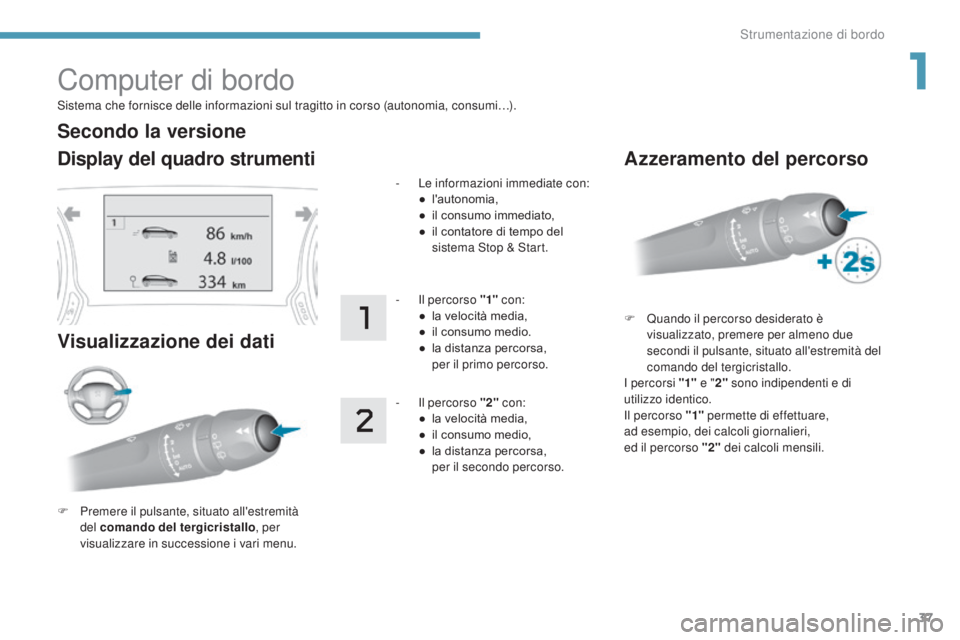

Computer di bordo
Display del quadro strumenti
Visualizzazione dei dati
F Premere il pulsante, situato all'estremità del comando del tergicristallo , per
visualizzare in successione i vari menu. -

L
e informazioni immediate con:
●
l
'autonomia,
●
i
l consumo immediato,
●
i
l contatore di tempo del
sistema Stop & Start.
-
I
l percorso "1"
con:
●
l
a velocità media,
●
i
l consumo medio.
●
l
a distanza percorsa,
p

er il primo percorso.
-
I
l percorso "2"
con:
●
l
a velocità media,
●
i
l consumo medio,
●
l
a distanza percorsa,
p

er il secondo percorso.
Secondo la versione
Azzeramento del percorso
F Quando il percorso desiderato è visualizzato, premere per almeno due
secondi il pulsante, situato all'estremità del
comando del tergicristallo.
I percorsi "1" e "2" sono indipendenti e di
utilizzo identico.
Il percorso " 1" permette di effettuare,
ad esempio, dei calcoli giornalieri,
ed il percorso "2" dei calcoli mensili.
1
Strumentazione di bordo

38

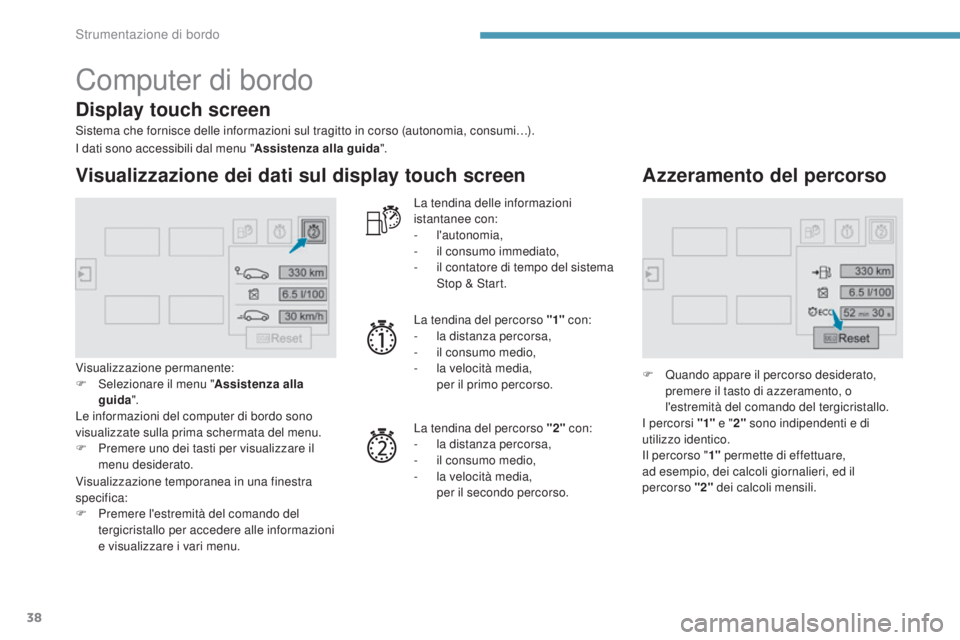

Computer di bordo
Sistema che fornisce delle informazioni sul tragitto in corso (autonomia, consumi…).
Visualizzazione dei dati sul display touch screen
Visualizzazione permanente:
F S elezionare il menu " Assistenza alla
guida ".
Le informazioni del computer di bordo sono
visualizzate sulla prima schermata del menu.
F

P
remere uno dei tasti per visualizzare il
menu desiderato. La tendina delle informazioni
istantanee con:
-


l'autonomia,
-
i
l consumo immediato,
-
i
l contatore di tempo del sistema
Stop & Start.
La tendina del percorso "1" con:
-
l
a distanza percorsa,
- i l consumo medio,
- l a velocità media,
p

er il primo percorso.
La tendina del percorso "2" con:
-

l
a distanza percorsa,
-

i
l consumo medio,
-

l
a velocità media,
p

er il secondo percorso.
Azzeramento del percorso
F Quando appare il percorso desiderato, premere il tasto di azzeramento, o
l'estremità del comando del tergicristallo.
I percorsi "1" e "2" sono indipendenti e di
utilizzo identico.
Il percorso " 1" permette di effettuare,
ad esempio, dei calcoli giornalieri, ed il
percorso
"2" dei calcoli mensili.
I dati sono accessibili dal menu "
Assistenza alla guida".
Visualizzazione temporanea in una finestra
specifica:
F

P

remere l'estremità del comando del
tergicristallo per accedere alle informazioni
e visualizzare i vari menu.
Display touch screen
Strumentazione di bordo
