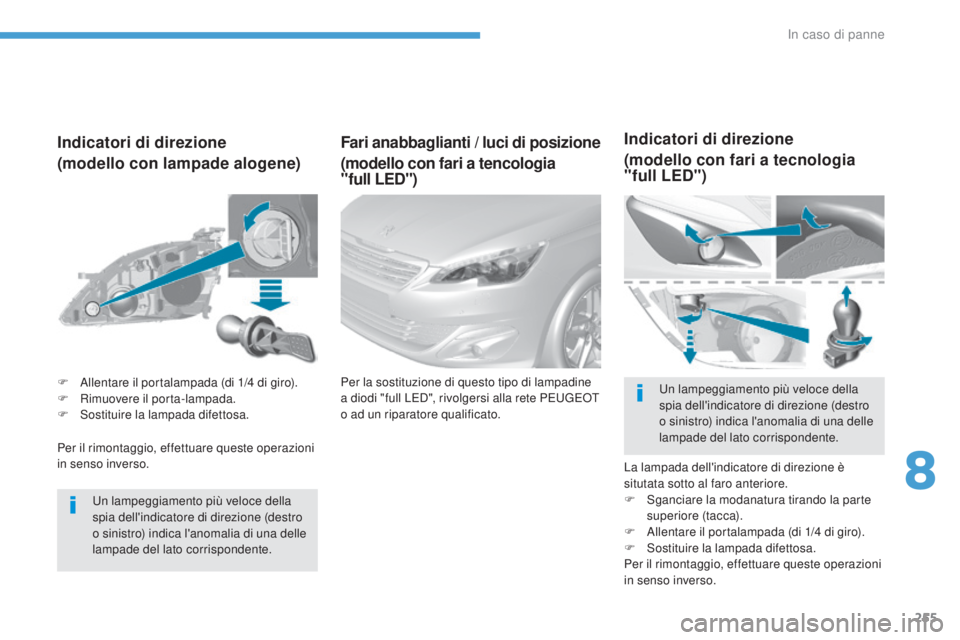

Indicatori di direzione
(modello con lampade alogene)
un lampeggiamento più veloce della
spia dell'indicatore di direzione (destro
o sinistro) indica l'anomalia di una delle
lampade del lato corrispondente.
Fari anabbaglianti / luci di posizione
(modello con fari a tencologia
"full LED")
Per la sostituzione di questo tipo di lampadine
a diodi "full LeD
", rivolgersi alla rete Pe ugeot
o ad un riparatore qualificato.
Indicatori di direzione
(modello con fari a tecnologia
"full LED")
La lampada dell'indicatore di direzione è
situtata sotto al faro anteriore.
F

S
ganciare la modanatura tirando la parte
superiore (tacca).
F

A
llentare il portalampada (di 1/4

di giro).
F

S
ostituire la lampada difettosa.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
un
lampeggiamento più veloce della
spia dell'indicatore di direzione (destro
o sinistro) indica l'anomalia di una delle
lampade del lato corrispondente.
F

A

llentare il portalampada (di 1/4


di giro).
F

R

imuovere il porta-lampada.
F

S

ostituire la lampada difettosa.
8
In caso di panne

256
308_it_Chap08_en-cas-de-panne_ed01-2016
Indicatori di direzione laterali
integrati
Per la sostituzione di queste lampade rivolgersi
alla rete Pe
ugeot o ad un riparatore
qualificato. Per la sostituzione del diodo
elettroluminescente-L e
D
, consultare la rete
P
e
ugeot
o
un riparatore qualificato.

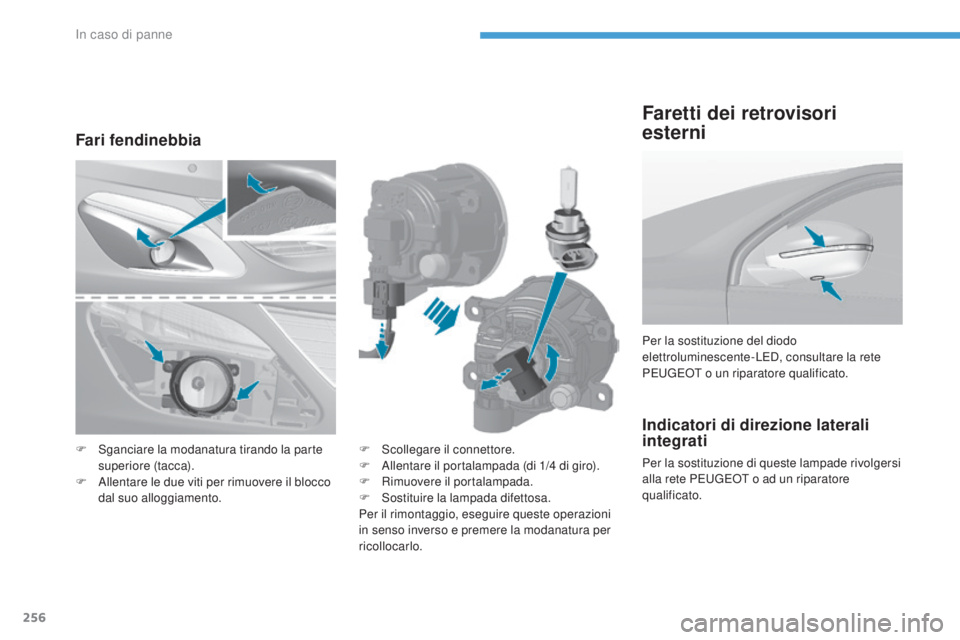

Fari fendinebbia
F Sganciare la modanatura tirando la parte
superiore (tacca).
F

A
llentare le due viti per rimuovere il blocco
dal suo alloggiamento. F
S collegare il connettore.
F A llentare il portalampada (di 1/4 di giro).
F

R
imuovere il portalampada.
F

S
ostituire la lampada difettosa.
Per il rimontaggio, eseguire queste operazioni
in senso inverso e premere la modanatura per
ricollocarlo.
Faretti dei retrovisori
esterni
In caso di panne

257
308_it_Chap08_en-cas-de-panne_ed01-2016
1. Fanalini di posizione (diodi
elettroluminescenti-LeD ).
2.
F

analini di retromarcia (W16W).
3.
I

ndicatori di direzione (PY21W ambra).
4.
Fanalini di stop (diodi elettroluminescenti-LeD ).5. Fendinebbia (P21W).

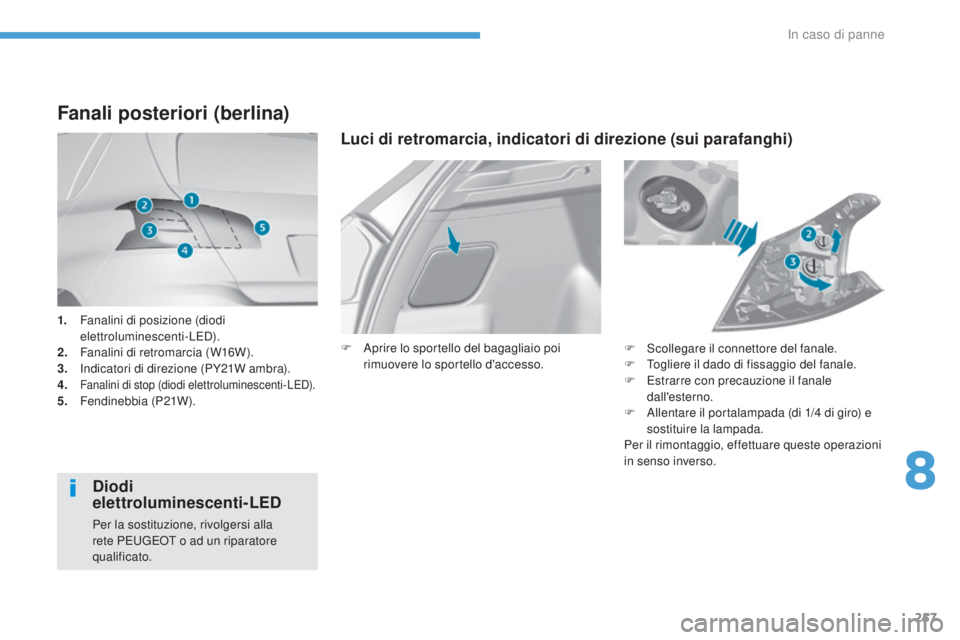

Fanali posteriori (berlina)
Diodi
elettroluminescenti-LED
Per la sostituzione, rivolgersi alla
rete Pe
ugeot o ad un riparatore
qualificato.
Luci di retromarcia, indicatori di direzione (sui parafanghi)
F Scollegare il connettore del fanale.
F to gliere il dado di fissaggio del fanale.
F
e
s
trarre con precauzione il fanale
dall'esterno.
F

A
llentare il portalampada (di 1/4 di giro) e
sostituire la lampada.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
F
A
prire lo sportello del bagagliaio poi
rimuovere lo sportello d'accesso.
8
In caso di panne

258
308_it_Chap08_en-cas-de-panne_ed01-2016
F Sganciare i due sportellini d'accesso
sinistro e destro.
F

A
llentare le viti situate in ogni apertura.
F

S
ganciare il rivestimento del bagagliaio per
accedere al connettore del fanalino.
F

S
ganciare il connettore del fanale.
F
t
o
gliere il dado di fissaggio del fanale.
F
e
s
trarre con precauzione il fanale
dall'esterno.
F

A
llentare il portalampada (di 1/4 di giro) e
sostituire la lampada.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.

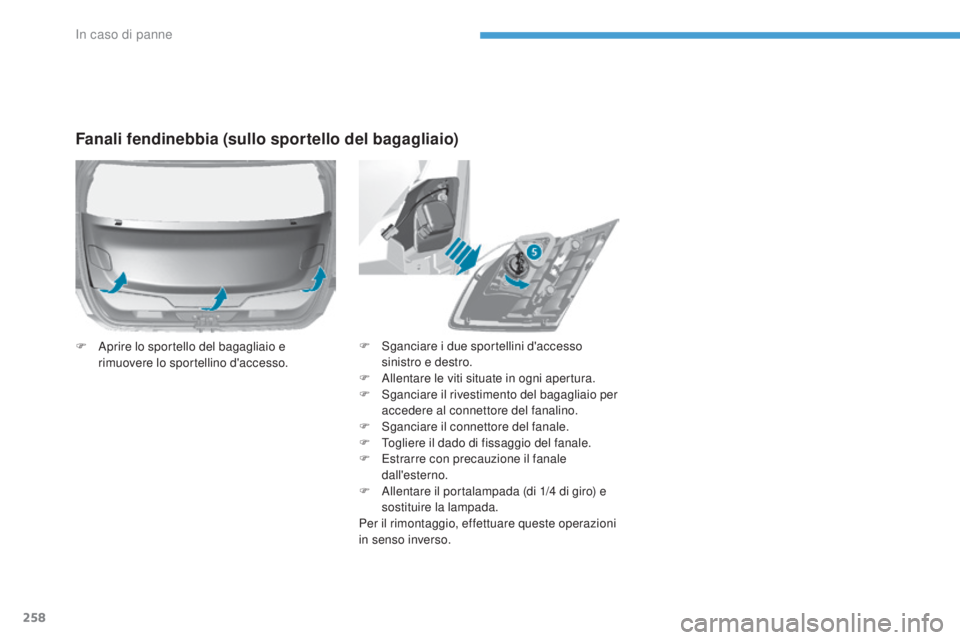

Fanali fendinebbia (sullo sportello del bagagliaio)
F Aprire lo sportello del bagagliaio e rimuovere lo sportellino d'accesso.
In caso di panne

259
308_it_Chap08_en-cas-de-panne_ed01-2016

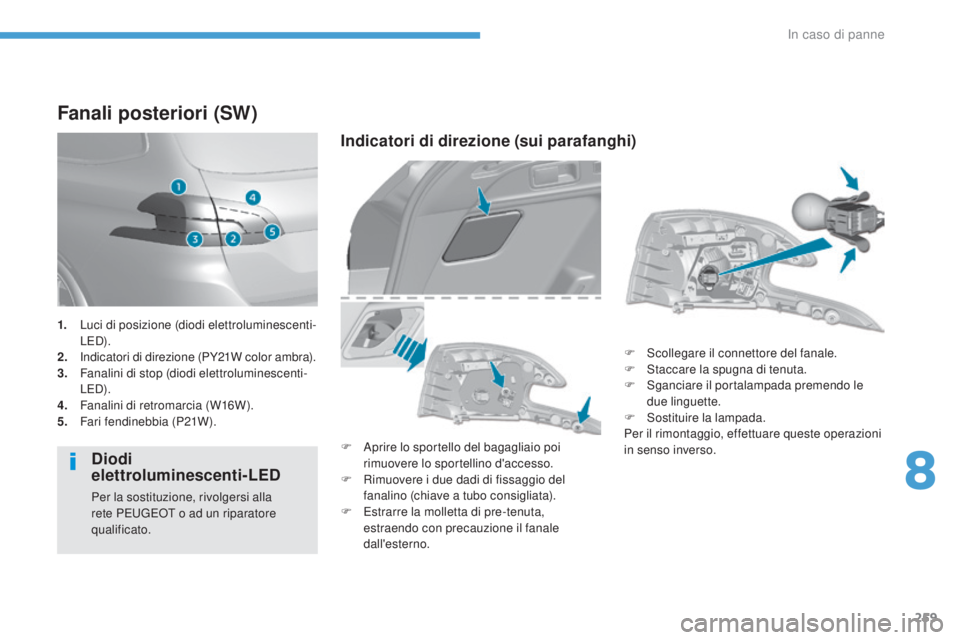

Fanali posteriori (SW)
Diodi
elettroluminescenti-LED
Per la sostituzione, rivolgersi alla
rete Pe
ugeot o ad un riparatore
qualificato.
Indicatori di direzione (sui parafanghi)
F Aprire lo sportello del bagagliaio poi rimuovere lo sportellino d'accesso.
F

R
imuovere i due dadi di fissaggio del
fanalino (chiave a tubo consigliata).
F
e
s
trarre la molletta di pre-tenuta,
estraendo con precauzione il fanale
dall'esterno. F

S
collegare il connettore del fanale.
F
S
taccare la spugna di tenuta.
F
S
ganciare il portalampada premendo le
due linguette.
F
S
ostituire la lampada.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
1.
L

uci di posizione (diodi elettroluminescenti-
L
eD

).
2.
I

ndicatori di direzione (PY21W color ambra).
3.
F

analini di stop (diodi elettroluminescenti-
L
eD

).
4.
F

analini di retromarcia (W16W).
5.
F

ari fendinebbia (P21W).
8
In caso di panne

260
308_it_Chap08_en-cas-de-panne_ed01-2016

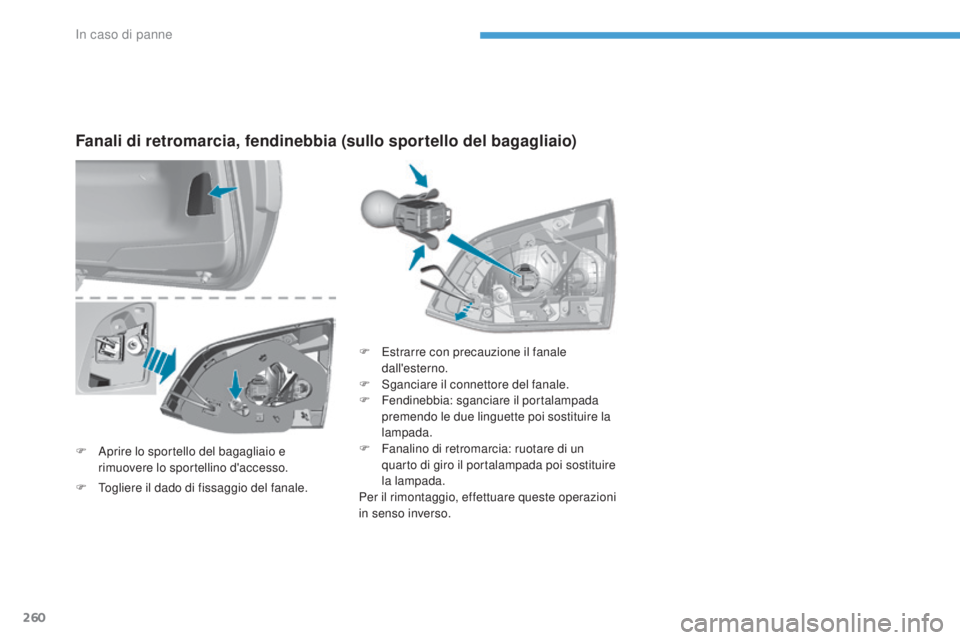

Fanali di retromarcia, fendinebbia (sullo sportello del bagagliaio)
F Aprire lo sportello del bagagliaio e
rimuovere lo sportellino d'accesso. F
e
s
trarre con precauzione il fanale
dall'esterno.
F
S
ganciare il connettore del fanale.
F
F
endinebbia: sganciare il portalampada
premendo le due linguette poi sostituire la
lampada.
F F analino di retromarcia: ruotare di un
quarto di giro il portalampada poi sostituire
la lampada.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
F
t
o
gliere il dado di fissaggio del fanale.
In caso di panne

261
308_it_Chap08_en-cas-de-panne_ed01-2016
Per la sostituzione di questo tipo di fanalino,
rivolgersi alla rete Pe
ugeot o ad un riparatore
qualificato.

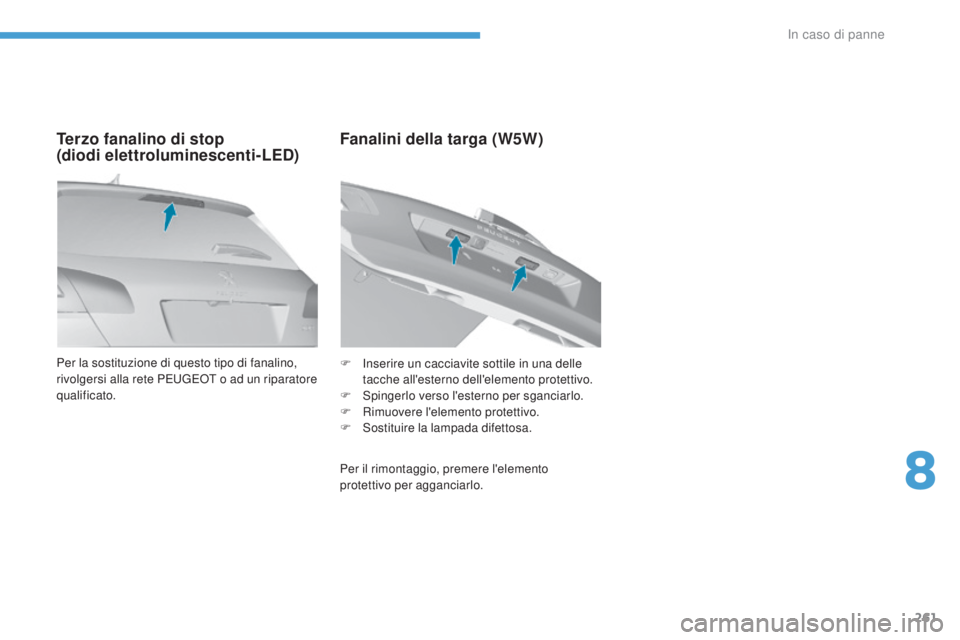

Terzo fanalino di stop
(diodi elettroluminescenti-LED) Fanalini della targa (W5W)
Per il rimontaggio, premere l'elemento
protettivo per agganciarlo. F
I
nserire un cacciavite sottile in una delle
tacche all'esterno dell'elemento protettivo.
F
S
pingerlo verso l'esterno per sganciarlo.
F
R
imuovere l'elemento protettivo.
F
S
ostituire la lampada difettosa.
8
In caso di panne

262
308_it_Chap08_en-cas-de-panne_ed01-2016
F Sganciare il coperchio tirando la parte
superiore sinistra, poi destra.
F

S
ganciare completamente il coperchio e
capovolgerlo.
Accesso all'attrezzatura
Prima di sostituire un fusibile, occorre:
F c onoscere la causa della panne e avervi
rimediato,
F

s
pegnere tutti gli organi d'assorbimento
elettrico,
F

i
mmobilizzare il veicolo e interrompere il
contatto,
F

in
dividuare il fusibile difettoso mediante la
tabella d'attribuzione e gli schemi presenti
nelle pagine successive.

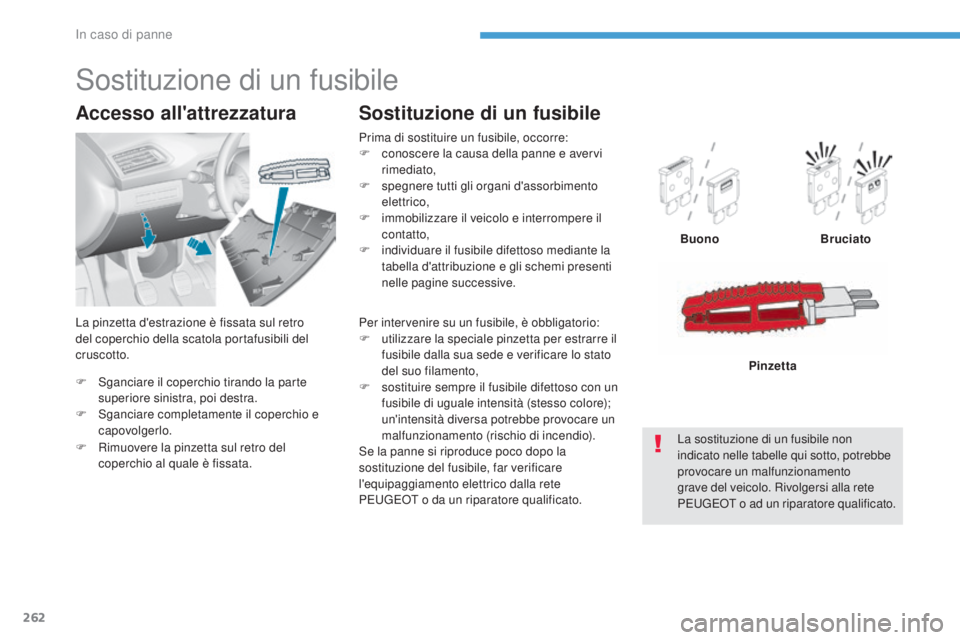

Sostituzione di un fusibile
Buono Bruciato
La sostituzione di un fusibile non
indicato nelle tabelle qui sotto, potrebbe
provocare un malfunzionamento
grave del veicolo. Rivolgersi alla rete
P
e

ugeot o ad un riparatore qualificato.Pinzetta
Sostituzione di un fusibile
Per intervenire su un fusibile, è obbligatorio:
F
u tilizzare la speciale pinzetta per estrarre il
fusibile dalla sua sede e verificare lo stato
del suo filamento,
F

s
ostituire sempre il fusibile difettoso con un
fusibile di uguale intensità (stesso colore);
un'intensità diversa potrebbe provocare un
malfunzionamento (rischio di incendio).
Se la panne si riproduce poco dopo la
sostituzione del fusibile, far verificare
l'equipaggiamento elettrico dalla rete
P
e

ugeot o da un riparatore qualificato.
F

R

imuovere la pinzetta sul retro del
coperchio al quale è fissata.
La pinzetta d'estrazione è fissata sul retro
del coperchio della scatola portafusibili del
cruscotto.
