2017 Peugeot 3008 Hybrid 4 Manuel du propriétaire (in French)

343
Les valeurs de MTR A et de charges remorquables indiquées sont valables pour une altitude maxi de 1 000 mètres ; la charge remorquable mentionnée
doit être réduite de 10 % par paliers de 1 000 mètres supplémentaires.
Dans le cas d'un véhicule tracteur, la vitesse maximale autorisée est réduite (respectez la législation en vigueur dans votre pays).
Des températures extérieures élevées peuvent entraîner des baisses de per formances du véhicule pour protéger le moteur ; lorsque la température
extérieure est supérieure à 37 °C, limitez la masse remorquée.Moteurs Diesel
2,0 BlueHDi 1502,0 BlueHDi 150 S&S2,0 BlueHDi 180 S&S
Boîtes de vitesses BVM6
(Manuelle
6 rapports) E AT 6
(Auto. 6 rapports) BVM6
(Manuelle
6 rapports) E AT 6
(Auto. 6 rapports)
Types variantes versions :
MJ... -
-AHRH/S
AHSH/S
AHXH/S AHWW/S
Masse à vide --1 425 1 465
Masse en ordre de marche* --1 500 1 540
Masse maximale techniquement admissible en
charge (MTAC) -
-2 050 2 090
Masse totale roulante autorisée (MTR A)
en pente 12% -
-3 700 3 730
Remorque freinée (dans la limite du MTR A)
en pente 10% ou 12% -
-1 650 1 640
Remorque non freinée --74 5 750
Poids recommandé sur flèche --70 70
* La masse en ordre de marche est égale à la masse à vide + conducteur (75 kg).
Masses et charges remorquables (en kg) Diesel
9
Caractéristiques techniques

344

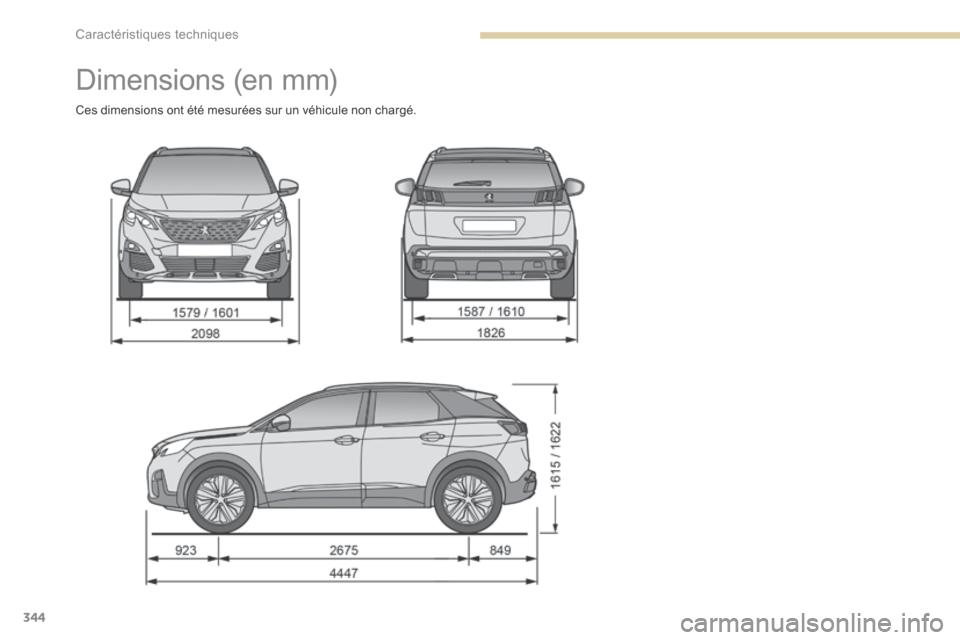

Dimensions (en mm)
Ces dimensions ont été mesurées sur un véhicule non chargé.
Caractéristiques techniques

345

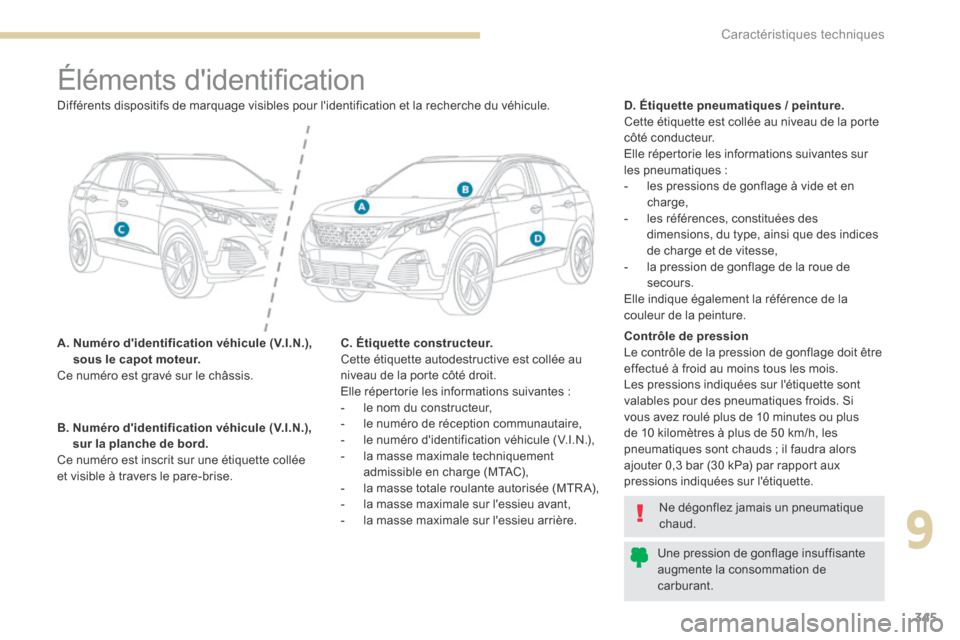

Éléments d'identification
A. Numéro d'identification véhicule (V.I.N.),
sous le capot moteur.
Ce numéro est gravé sur le châssis. D. Étiquette pneumatiques / peinture.
Cette étiquette est collée au niveau de la porte
côté conducteur.
Elle répertorie les informations suivantes sur
les pneumatiques :
-
les pressions de gonflage à vide et en
charge,
- les références, constituées des
dimensions, du type, ainsi que des indices
de charge et de vitesse,
- la pression de gonflage de la roue de
secours.
Elle indique également la référence de la
couleur de la peinture.
B. Numéro d'identification véhicule (V.I.N.),
sur la planche de bord.
Ce numéro est inscrit sur une étiquette collée
et visible à travers le pare-brise.
Ne dégonflez jamais un pneumatique
chaud.
Une pression de gonflage insuffisante
augmente la consommation de
carburant.
Différents dispositifs de marquage visibles pour l'identification et la recherche du véhicule.
Contrôle de pression
Le contrôle de la pression de gonflage doit être
effectué à froid au moins tous les mois.
Les pressions indiquées sur l'étiquette sont
valables pour des pneumatiques froids. Si
vous avez roulé plus de 10 minutes ou plus
de 10 kilomètres à plus de 50 km/h, les
pneumatiques sont chauds ; il faudra alors
ajouter 0,3 bar (30 kPa) par rapport aux
pressions indiquées sur l'étiquette.
C. Étiquette constructeur.
Cette étiquette autodestructive est collée au
niveau de la porte côté droit.
Elle répertorie les informations suivantes :
-
le nom du constructeur,
- le numéro de réception communautaire,
- le numéro d'identification véhicule (V.I.N.),
- la masse maximale techniquement
admissible en charge (MTAC),
- la masse totale roulante autorisée (MTR A),
- la masse maximale sur l'essieu avant,
- la masse maximale sur l'essieu arrière.
9
Caractéristiques techniques

346

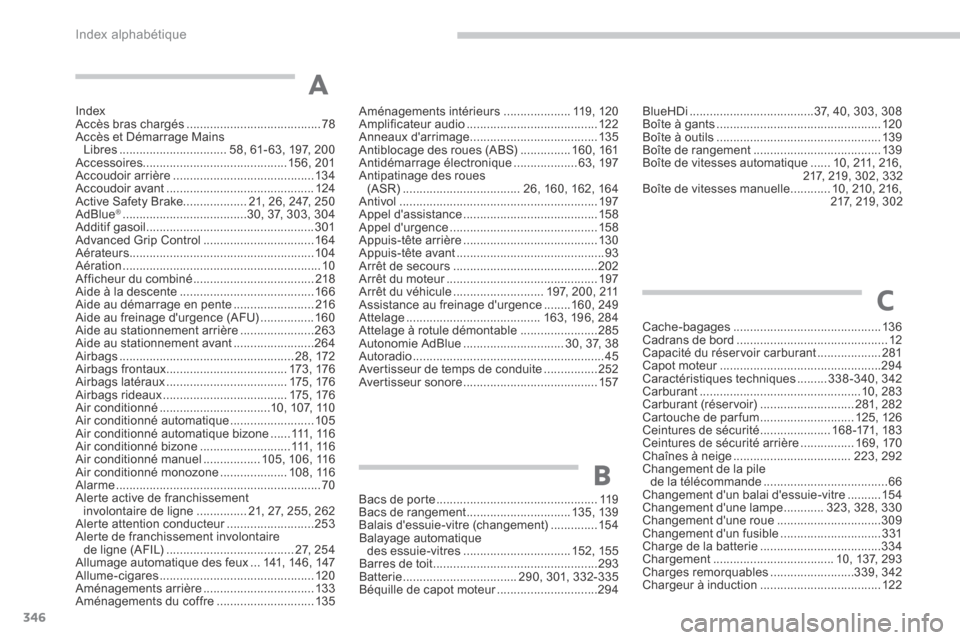

Index
Accès bras chargés ........................................ 78
Accès et Démarrage Mains Libres ................................ 58, 61- 63, 197, 200
Accessoires ........................................... 15 6, 201
Accoudoir arrière .......................................... 13 4
Accoudoir avant ............................................ 124
Active Safety Brake ...................21, 26, 247, 250
AdBlue
® ..................................... 30, 37, 303, 304
Additif gasoil .................................................. 301
Advanced Grip Control .................................16 4
Aérateurs ....................................................... 104
Aération ........................................................... 10
Afficheur du combiné .................................... 218
Aide à la descente ........................................ 166
Aide au démarrage en pente ........................ 216
Aide au freinage d'urgence (AFU) ................160
Aide au stationnement arrière ......................263
Aide au stationnement avant ........................264
Airbags .................................................... 2 8 , 172
Airbags frontaux .................................... 173 , 176
Airbags latéraux .................................... 175 , 176
Airbags rideaux ..................................... 175 , 176
Air conditionné ................................. 10, 107, 110
Air conditionné automatique ......................... 105
Air conditionné automatique bizone ......111, 11 6
Air conditionné bizone ...........................111, 11 6
Air conditionné manuel .................105, 10 6, 116
Air conditionné monozone ....................108, 116
Alarme ............................................................. 70
Alerte active de franchissement involontaire de ligne ...............21, 27, 255, 262
Alerte attention conducteur .......................... 253
Alerte de franchissement involontaire de ligne (AFIL) ...................................... 2 7, 2 5 4
Allumage automatique des feux ... 141, 146, 147
Allume-cigares .............................................. 120
Aménagements arrière ................................. 13 3
Aménagements du coffre .............................13 5Aménagements intérieurs
.................... 11 9 , 12 0
Amplificateur audio ....................................... 12 2
Anneaux d'arrimage ...................................... 13 5
Antiblocage des roues (ABS) ...............160, 161
Antidémarrage électronique ................... 63, 197
Antipatinage des roues (ASR) ................................... 26, 160, 162, 16 4
Antivol ........................................................... 197
Appel d'assistance ........................................ 15 8
Appel d'urgence ............................................ 15 8
Appuis-tête arrière ........................................ 13 0
Appuis-tête avant ............................................ 93
Arrêt de secours ........................................... 202
Arrêt du moteur ............................................. 197
Arrêt du véhicule ...........................197, 200, 211
Assistance au freinage d'urgence ........160, 249
Attelage ........................................ 163, 196, 284
Attelage à rotule démontable .......................285
Autonomie AdBlue .............................. 30, 37, 38
Autoradio ......................................................... 45
Avertisseur de temps de conduite ................ 252
Avertisseur sonore ........................................ 157
A
C
Cache-bagages ............................................ 13 6
Cadrans de bord ............................................. 12
Capacité du réservoir carburant ...................281
Capot moteur ................................................ 294
Caractéristiques techniques .........338-340, 342
Carburant ................................................ 10, 283
Carburant (réservoir) ............................281, 282
Cartouche de parfum ............................ 125, 126
Ceintures de sécurité .....................16 8 -171, 18 3
Ceintures de sécurité arrière ................16 9, 170
Chaînes à neige ................................... 223, 292
Changement de la pile de la télécommande ..................................... 66
Changement d'un balai d'essuie-vitre ..........15 4
Changement d'une lampe ............323, 328, 330
Changement d'une roue ...............................309
Changement d'un fusible ..............................331
Charge de la batterie .................................... 334
Chargement .................................... 10, 137, 293
Charges remorquables .........................339, 342
Chargeur à induction .................................... 12 2
Bacs de porte
................................................ 11 9
Bacs de rangement ...............................13 5, 13 9
Balais d'essuie-vitre (changement) ..............15 4
Balayage automatique des essuie-vitres ................................ 152, 155
Barres de toit ................................................. 293
Batterie .................................. 290, 301, 332-335
Béquille de capot moteur .............................. 294
B
BlueHDi ..................................... 37, 40, 303, 308
Boîte à gants ................................................. 120
Boîte à outils ................................................. 13 9
Boîte de rangement ...................................... 13 9
Boîte de vitesses automatique ......10, 211, 216,
217, 219, 302, 332
Boîte de vitesses manuelle ............10, 210, 216,
217, 219, 302
Index alphabétique

347
Date (réglage) ................................................. 45
Dégivrage .............................................. 11 6 , 118
Dégivrage avant ............................................ 11 6
Dégivrage lunette arrière ..............................118
Délestage (mode) .......................................... 290
Démarrage de secours ........................202, 333
Démarrage du moteur ................................... 197
Démarrage du véhicule .................197, 200, 211
Démarrer ....................................................... 333
Démontage d'une roue .................................319
Démontage du surtapis ................................ 127
Déplacements à l'étranger ............................143
Désembuage ................................................. 11 6
Désembuage arrière ..................................... 118
Désembuage avant ....................................... 11 6
Détection de sous-gonflage ................. 223, 316
Détection d’inattention ..........................252, 253
Détrompeur carburant ..................................282
Déverrouillage ........................................... 55, 58
Déverrouillage de l'intérieur ............................68
Déverrouillage du coffre ........................... 5 7, 5 9
Déverrouillage du hayon ...........................5 7, 5 9
Diffuseur de fragrances ........................ 125, 126
Dimensions ................................................... 344
Diodes électroluminescentes - LED .................................... 143, 323, 324, 328
Disques de freins .......................................... 302
Distance Alert ........................... 21, 26, 247, 248
Dossier rabattable .......................................... 92Eclairage
......................................................... 17
Eclairage à distance ...............................5 7, 1 4 8
Eclairage coffre ............................................. 140
Eclairage d'accompagnement ......... 57, 146 -148
Eclairage d'accueil ........................................ 147
Eclairage d'ambiance .............................42, 129
Éclairage de conduite ................................... 141
Eclairage intérieur ................................. 128, 129
Éclairage statique d’intersection ..................151
Eco-conduite ................................................... 10
Eco-conduite (conseils) .................................. 10
Economie d'énergie (mode) .......................... 290
Ecran monochrome ........................................ 45
Ecran pare-neige .......................................... 291
Ecrans grand froid ........................................ 291
Ecran tactile ........................ 42, 48, 50, 102, 121
Eléments d'identification ...............................345
Enfants .................................. 18 4, 18 6 -188, 19 0
Enfants (sécurité) .................................. 193, 19 4
Entrée d'air .................................................... 111
Entretien courant ............................................. 10
Environnement .......................................... 10, 63
Essuie-vitre ..................................... 20, 152, 155
Essuie-vitre arrière ....................................... 153
Etiquettes d'identification ..............................345
DE
Chargeur sans fil ........................................... 12 2
Chauffage ............................... 10, 104, 10 6, 108
CHECK ............................................................ 40
Clé ...................................................... 54, 63, 64
Clé à télécommande ..................................... 197
Clé électronique .................................. 58, 60 - 62
Clé non reconnue .......................................... 202
Clignotants ............................................ 14 4, 324
Coffre .................................................. 75, 76, 79
Combiné .................................. 12, 13, 40, 42, 43
Commande d'éclairage .................... 17, 141, 14 4
Commande de secours coffre ........................81
Commande de secours portes ....................... 64
Commande des sièges chauffants .................97
Commande d'essuie-vitre .............152, 153, 155
Commandes au volant ..................................2 11
Commutation automatique feux de route ................................................. 17, 1 4 9
Compte-tours .................................................. 12
Compteur ........................................................ 12
Compteur kilométrique journalier ...................41
Conduite .......................................................... 88
Conduite économique ..................................... 10
Configuration du véhicule .................. 45, 48, 50
Conseils de conduite ............................ 195, 19 6
Consommation carburant ...............................10
Consommation d'huile ..................................297
Contact .................................................. 19 9, 201
Contrôle de pression (avec kit) ..................... 312
Contrôle de stabilité de la remorque (TSM) .................................................. 160, 163
Contrôle de Traction Intelligent .....................161
Contrôle du niveau d'huile moteur ..................36
Contrôle dynamique de stabilité (CDS) ................................... 26, 160, 162, 16 4
Contrôles .............................. 295, 296, 301, 302
Crevaison ...................................................... 312
Cric ................................................................ 310
F
Fermeture des portes ...................56, 60 - 62, 74
Fermeture du coffre ......................56, 61, 62, 75
Feux antibrouillard ........................................ 142
Feux antibrouillard arrière ....................142, 329
.
Index alphabétique

348
Gonflage des pneus ................................10, 3 45
Gonflage occasionnel (avec kit) ................... 312
Indicateur d'autonomie AdBlue
® ............... 30, 37
Indicateur de changement de rapport .......... 218
Indicateur de niveau d'huile moteur ..........36, 40
Indicateur d'entretien ................................ 33, 40
Indicateur de température du liquide de refroidissement .......................32
Indicateurs de direction (c li g n ot a nt s) ....................... 144, 323, 324, 328
ISOFIX .......................................................... 187
ISOFIX (fixations) .......................................... 18 6Jauge de carburant
....................................... 281
Jauge d'huile ........................................... 36, 297
Haut-parleurs ................................................ 12 2
Hayon .............................................................. 75
Hayon mains libres .............................76, 78, 79
Hayon motorisé ................................... 76, 77, 79
Heure (réglage) ............................................... 45
Hill Assist Descent Control .....................20, 166
Huile moteur .................................................. 297Kit anti-crevaison
.......................................... 309
Kit de dépannage provisoire de pneumatique ....................................... 3 0 9, 312
H
G
I
J
K
Lampes (changement) .................323, 328, 330
Lave-vitre arrière .......................................... 153
Lave-vitre avant ............................................ 153
Lecteurs de carte .......................................... 128
Lecteur USB .................................................. 121
LED - Diodes électroluminescentes ........143, 323, 324, 328
Lève-vitres ...................................................... 82
Levier boîte de vitesses automatique ........... 2 11
Levier boîte de vitesses manuelle ................210
Levier de vitesses ........................................... 10
Limiteur de vitesse .......................226, 229, 231
Localisation du véhicule ................................. 56
Lunette arrière (dégivrage) ...........................118
L
Feux arrière ................................................... 328
Feux à technologie ”full LED” ............... 151, 3 2 3
Feux de croisement ......................... 17, 323-325
Feux de détresse .................................. 1 5 7, 3 0 7
Feux de plaque minéralogique ..................... 330
Feux de position ...........143, 144, 323, 324, 328
Feux de recul ................................................ 328
Feux de route ................................... 17, 323-325
Feux de stationnement .................................14 4
Feux de stop ................................................. 328
Feux diurnes ................................. 143, 323, 324
Feux halogènes ............................................ 324
Feux indicateurs de direction ...............14 4, 324
Filet de retenue de charge haute .................. 137
Filtre à air ...................................................... 301
Filtre à gazole ............................................... 296
Filtre à huile ................................................... 301
Filtre à particules ................................. 300, 301
Filtre habitacle .............................................. 301
Fixations ISOFIX ........................................... 18 6
Fonction autoroute (clignotants) ................... 14 4
Fonction i-Cockpit Amplify .....98, 102, 125, 217
Fonction massage .......................................... 98
Freinage automatique d'urgence ................................ 21, 26, 247, 250
Freinage dynamique de secours .........203, 208
Frein de stationnement .................................302
Frein de stationnement électrique ..................................... 25, 203, 208
Freins ...................................................... 26, 302
Fusibles ......................................................... 331
Index alphabétique

349
Massages multipoints ..................................... 98
Masses .................................................. 339, 342
Mémorisation des positions de conduite ........96
Mémorisation d'une vitesse .......................... 226
Miroir de courtoisie ....................................... 120
Mise sous contact ......................................... 201
Mode délestage ............................................ 290
Mode économie d'énergie ............................290
Moteur Diesel ....................... 283, 296, 308, 340
Moteur essence ........................... 283, 295, 338
Motorisations ....................................... 338, 340
M
Neutralisation de l'airbag passager ..............173
Niveau d'additif gasoil .......................... 300, 301
Niveau d'huile .......................................... 36, 297
Niveau du liquide de frein ............................. 298
Niveau du liquide de lave-vitre ............. 15 4, 29 9
Niveau du liquide de refroidissement ..... 32, 299
Niveau mini carburant ...................................281
Niveaux et vérifications .........................295-300
Numéro de série véhicule .............................345
N
Obturateur amovible (pare-neige) ................291
Ordinateur de bord .................................... 43, 44
Oubli de la clé ............................................... 19 9
Outillage de bord ................................... 13 9, 3 0 9
Outils ............................................................. 309
Ouverture de la trappe à carburant ..............281
Ouverture des portes ................................5 8 , 74
Ouverture des vitres ....................................... 55
Ouverture du capot moteur ........................... 294
Ouverture du coffre ................................... 58, 75
O
Pack Dynamique ........................................... 217
Panne de carburant (Diesel) .........................308
Paramétrage des équipements .........45, 48, 50
Pare-brise chauffant ..................................... 117
Pare-soleil ..................................................... 120
Parfumeur d'ambiance ..........................125, 126
Park Assist ............................................ 272, 274
Peinture ......................................................... 345
Personnalisation ............................................. 13
Peugeot Connect Assistance ....................... 15 8
Peugeot Connect Packs ............................... 15 8
Peugeot Connect SOS .................................15 8
Pile de télécommande ..............................63, 66
Plafonniers .................................................... 128
Plancher de coffre mobile ............................. 13 8
Plaques d'identification constructeur ...........345
Plaquettes de freins ...................................... 302
Pneumatiques ......................................... 10, 3 45
Poignées de maintien ................................... 11 9
P
Porte-canettes .............................................. 11 9
Porte-cartes .................................................. 11 9
Portes .............................................................. 74
Portes arrière ................................................ 19 4
Pose des barres de toit ................................. 293
Positions de conduite (mémorisation) ............ 96
Position tablette .............................................. 92
Préchauffage Diesel ....................................... 18
Pression des pneumatiques ................. 316, 3 45
Prétension pyrotechnique (ceintures de sécurité) ................................171
Prise 12V ....................................................... 314
Prise 230 V .................................................... 13 3
Prise accessoires 12V .......... 120, 133, 136, 314
Prise USB ...................................................... 121
Programme de stabilité électronique (ESC) ..................... 160, 163, 16 4
Projecteurs antibrouillard avant ........................... 142, 151, 323, 324, 326
Projecteurs (réglages) ...................................145
Protection des enfants .................173 , 17 7, 178 ,
182, 18 4, 18 6 -188, 19 0
Rabattement des sièges arrière ...................13 0
Rangements ..................119, 120, 124, 134, 135
Réamorçage circuit de carburant ................. 308
Recharge batterie ......................................... 334
Reconnaissance de limite de vitesse ...........227
Référence couleur peinture .......................... 345
Régénération filtre à particules ....................301
R
.
Index alphabétique

350
Réglage de la date ..........................................45
Réglage de la répartition d'air ......................111
Réglage de la température ........................... 111
Réglage de l'heure .......................................... 45
Réglage des appuis-tête .................................93
Réglage des projecteurs ...............................145
Réglage des sièges ............................90, 91, 94
Réglage du débit d'air ................................... 111
Réglage en hauteur des ceintures de sécurité .................................................. 168
Réglage en hauteur et en profondeur du volant ....................................................... 99
Réglage lombaire ................................ 90, 91, 94
Régulateur de vitesse .......... 226, 229, 234, 238
Régulateur de vitesse adaptatif avec fonction Stop ............................. 229, 238
Régulation par la reconnaissance de limite de vitesse ..................................... 229
Réinitialisation de la détection de sous-gonflage ................................224, 225
Réinitialisation de la télécommande ...............67
Remise à zéro compteur kilométrique journalier ....................................................... 41
Remise à zéro indicateur d'entretien ..............35
Remise à zéro trajet ........................................ 43
Remontage d'une roue ................................. 319
Remorquage d'un véhicule ...........................336
Remorque .................................... 163, 196, 284
Remplacement des fusibles ......................... 331
Remplacement des lampes .........323, 328, 330
Remplacement filtre à air .............................. 301
Remplacement filtre à huile ..........................301
Remplacement filtre habitacle ...................... 301
Remplissage du réservoir de carburant ........................................ 281-283
Répartiteur électronique de freinage (REF) .................................................. 160, 161
Répétiteur latéral (clignotant) ....................... 327Saturation du filtre à particules (Diesel) .......
301
SCR (Réduction Catalytique Sélective) .............................................. 31, 3 03
Sécurité des enfants ............ 173, 177, 178, 182,
18 4, 18 6 -188, 19 0
Sécurité enfants .................................... 193, 19 4
Sélecteur de vitesses .................................... 2 11
Sièges arrière ............................................... 13 0
Sièges avant ............................................. 90, 96
Sièges chauffants ........................................... 97
Sièges électriques .......................................... 96
Sièges enfants ........171, 177, 178, 182-184, 192
Sièges enfants classiques ....................183, 18 4
Sièges enfants i-Size .................................... 19 0
Sièges enfants ISOFIX .................18 6 -188, 19 0
Signal de détresse ................................ 1 5 7, 3 0 7
Sous-capot moteur .............................. 295, 296
Sous-gonflage (détection) ............................223
Spots latéraux ....................................... 148, 327Tableaux des masses
...........................339, 342
Tableaux des motorisations .................338, 340
Tablette arrière .............................................. 13 6
Télécommande .......................54-56, 60, 62, 63
Téléphone ..................................................... 12 2
Témoin de préchauffage moteur Diesel ......... 18
Témoin de service ........................................... 23
Témoin du système de freinage ......................26
Témoins d'alerte ............................ 19, 22, 25, 40
Témoins de marche ............................17, 19, 21
Témoins d'état ................................................. 19
Témoins lumineux ............................... 16, 21, 22
Température du liquide de refroidissement ........................................ 32
T
S
Stop Start ........................... 18, 21, 44, 105, 116,
219, 281, 294, 301, 335
Super-verrouillage .................................... 56, 62
Surtapis ......................................................... 127
Surveillance des angles morts ...............20, 260
Synchronisation de la télécommande ............67
Système actif de surveillance d'angle mort ....................................................... 20, 262
Système d'antipollution SCR ..........................31
Système d'assistance au freinage ................160
Système de surveillance d’angle mort .............................................. 20, 260, 262
Système Hi-Fi ............................................... 12 2
Système SCR .......................................... 31, 3 03
Systèmes de contrôle de la trajectoire .........160
Réservoir de carburant
.........................281, 282
Réservoir lave-vitre ....................................... 299
Rétroviseur intérieur ..................................... 101
Rétroviseurs extérieurs ...........99, 100, 118, 260
Révisions ................................................... 10, 33
Rhéostat d'éclairage ....................................... 42
Rideau d'occultation ....................................... 84
Rotule démontable sans outil .......................285
Roue de secours ........................... 309, 317, 345
Index alphabétique
