303

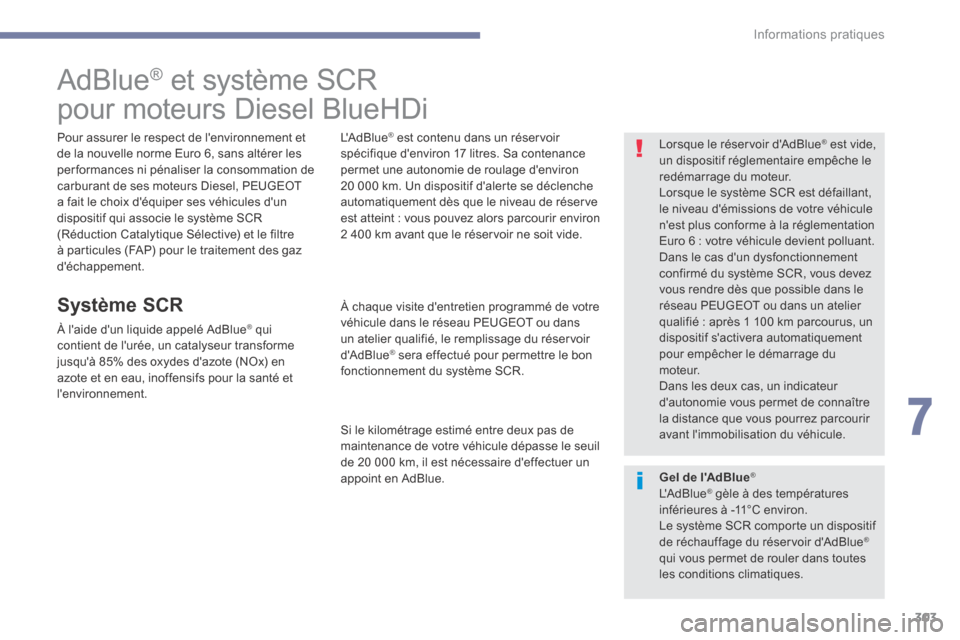

AdBlue® et système SCR
pour moteurs Diesel BlueHDi
Pour assurer le respect de l'environnement et
de la nouvelle norme Euro 6, sans altérer les
performances ni pénaliser la consommation de
carburant de ses moteurs Diesel, PEUGEOT
a fait le choix d'équiper ses véhicules d'un
dispositif qui associe le système SCR
(Réduction Catalytique Sélective) et le filtre
à particules (FAP) pour le traitement des gaz
d'échappement.
Système SCR
À l'aide d'un liquide appelé AdBlue® qui
contient de l'urée, un catalyseur transforme
jusqu'à 85% des oxydes d'azote (NOx) en
azote et en eau, inoffensifs pour la santé et
l'environnement. L'AdBlue
® est contenu dans un réservoir
spécifique d'environ 17 litres. Sa contenance
permet une autonomie de roulage d'environ
20 000 km. Un dispositif d'alerte se déclenche
automatiquement dès que le niveau de réserve
est atteint : vous pouvez alors parcourir environ
2 400 km avant que le réservoir ne soit vide.
À chaque visite d'entretien programmé de votre
véhicule dans le réseau PEUGEOT ou dans
un atelier qualifié, le remplissage du réservoir
d'AdBlue
® sera effectué pour permettre le bon
fonctionnement du système SCR.
Si le kilométrage estimé entre deux pas de
maintenance de votre véhicule dépasse le seuil
de 20 000 km, il est nécessaire d'effectuer un
appoint en AdBlue. Lorsque le réservoir d'AdBlue
® est vide,
un dispositif réglementaire empêche le
redémarrage du moteur.
Lorsque le système SCR est défaillant,
le niveau d'émissions de votre véhicule
n'est plus conforme à la réglementation
Euro 6 : votre véhicule devient polluant.
Dans le cas d'un dysfonctionnement
confirmé du système SCR, vous devez
vous rendre dès que possible dans le
réseau PEUGEOT ou dans un atelier
qualifié : après 1 100 km parcourus, un
dispositif s'activera automatiquement
pour empêcher le démarrage du
moteur.
Dans les deux cas, un indicateur
d'autonomie vous permet de connaître
la distance que vous pourrez parcourir
avant l'immobilisation du véhicule.
Gel de l'AdBlue
®
L'AdBlue® gèle à des températures
inférieures à -11°C environ.
Le système SCR comporte un dispositif
de réchauffage du réservoir d'AdBlue
®
qui vous permet de rouler dans toutes
les conditions climatiques.
7
Informations pratiques

304

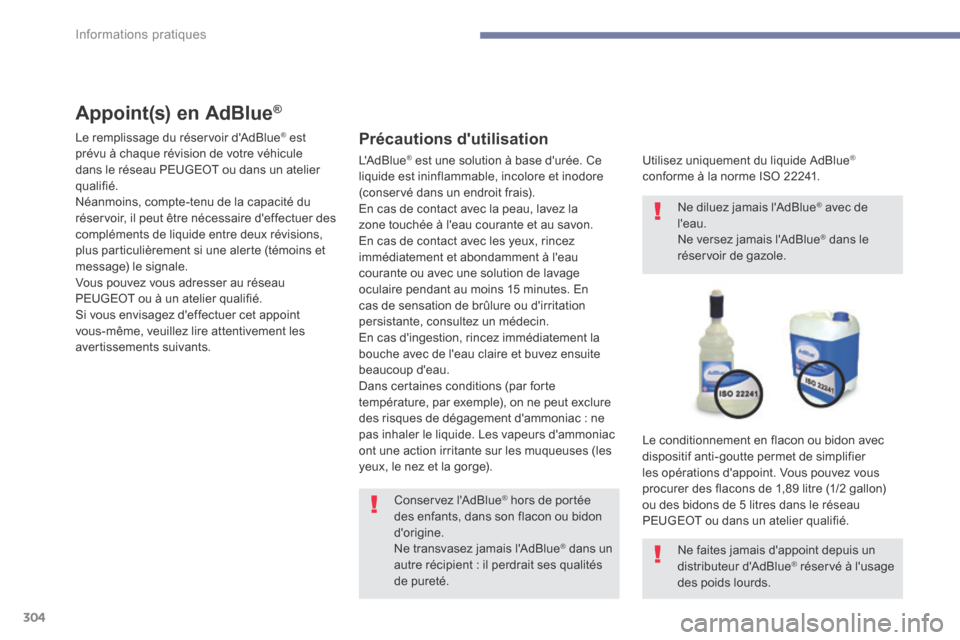

Appoint(s) en AdBlue®
Précautions d'utilisation
Utilisez uniquement du liquide AdBlue®
conforme à la norme ISO 22241.
Le conditionnement en flacon ou bidon avec
dispositif anti-goutte permet de simplifier
les opérations d'appoint. Vous pouvez vous
procurer des flacons de 1,89 litre (1/2 gallon)
ou des bidons de 5 litres dans le réseau
PEUGEOT ou dans un atelier qualifié.
Conservez l'AdBlue
® hors de portée
des enfants, dans son flacon ou bidon
d'origine.
Ne transvasez jamais l'AdBlue
® dans un
autre récipient : il perdrait ses qualités
de pureté. Ne diluez jamais l'AdBlue
® avec de
l'eau.
Ne versez jamais l'AdBlue
® dans le
réservoir de gazole.
Ne faites jamais d'appoint depuis un
distributeur d'AdBlue
® réservé à l'usage
des poids lourds.
Le remplissage du réservoir d'AdBlue
® est
prévu à chaque révision de votre véhicule
dans le réseau PEUGEOT ou dans un atelier
qualifié.
Néanmoins, compte-tenu de la capacité du
réservoir, il peut être nécessaire d'effectuer des
compléments de liquide entre deux révisions,
plus particulièrement si une alerte (témoins et
message) le signale.
Vous pouvez vous adresser au réseau
PEUGEOT ou à un atelier qualifié.
Si vous envisagez d'effectuer cet appoint
vous-même, veuillez lire attentivement les
avertissements suivants. L'AdBlue
® est une solution à base d'urée. Ce
liquide est ininflammable, incolore et inodore
(conservé dans un endroit frais).
En cas de contact avec la peau, lavez la
zone touchée à l'eau courante et au savon.
En cas de contact avec les yeux, rincez
immédiatement et abondamment à l'eau
courante ou avec une solution de lavage
oculaire pendant au moins 15 minutes. En
cas de sensation de brûlure ou d'irritation
persistante, consultez un médecin.
En cas d'ingestion, rincez immédiatement la
bouche avec de l'eau claire et buvez ensuite
beaucoup d'eau.
Dans certaines conditions (par forte
température, par exemple), on ne peut exclure
des risques de dégagement d'ammoniac : ne
pas inhaler le liquide. Les vapeurs d'ammoniac
ont une action irritante sur les muqueuses (les
yeux, le nez et la gorge).
Informations pratiques

305

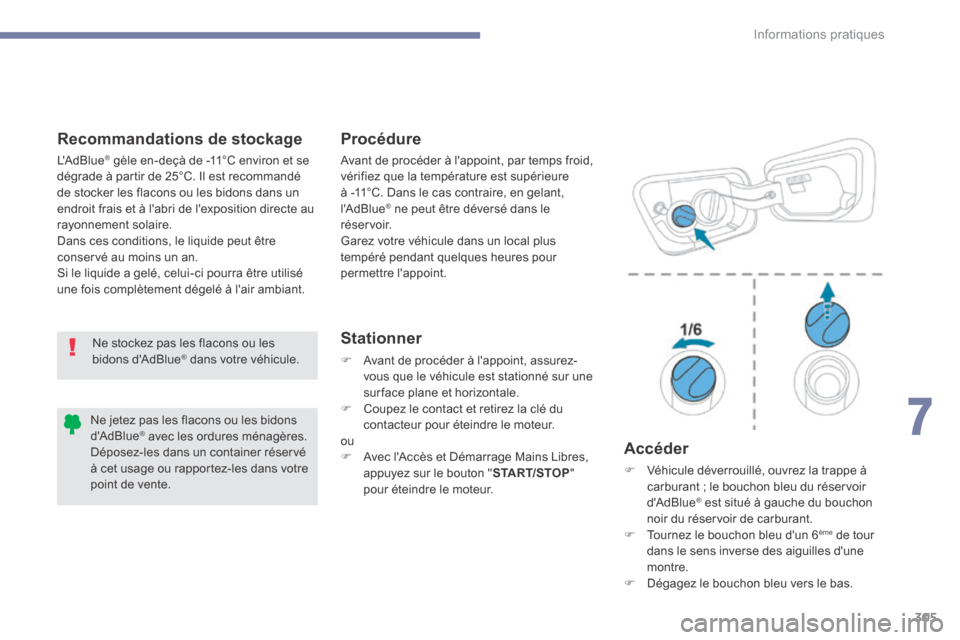

Recommandations de stockageProcédure
Stationner
F Avant de procéder à l'appoint, assurez-
vous que le véhicule est stationné sur une
surface plane et horizontale.
F Coupez le contact et retirez la clé du
contacteur pour éteindre le moteur.
ou
F Avec l'Accès et Démarrage Mains Libres,
appuyez sur le bouton " START/STOP"
pour éteindre le moteur.
Accéder
F Véhicule déverrouillé, ouvrez la trappe à
carburant ; le bouchon bleu du réservoir
d'AdBlue
® est situé à gauche du bouchon
noir du réservoir de carburant.
F Tournez le bouchon bleu d'un 6
ème de tour
dans le sens inverse des aiguilles d'une
montre.
F Dégagez le bouchon bleu vers le bas.
Ne stockez pas les flacons ou les
bidons d'AdBlue
® dans votre véhicule.
Avant de procéder à l'appoint, par temps froid,
vérifiez que la température est supérieure
à -11°C. Dans le cas contraire, en gelant,
l'AdBlue
® ne peut être déversé dans le
réservoir.
Garez votre véhicule dans un local plus
tempéré pendant quelques heures pour
permettre l'appoint.
L'AdBlue
® gèle en-deçà de -11°C environ et se
dégrade à partir de 25°C. Il est recommandé
de stocker les flacons ou les bidons dans un
endroit frais et à l'abri de l'exposition directe au
rayonnement solaire.
Dans ces conditions, le liquide peut être
conservé au moins un an.
Si le liquide a gelé, celui-ci pourra être utilisé
une fois complètement dégelé à l'air ambiant.
Ne jetez pas les flacons ou les bidons
d'AdBlue
® avec les ordures ménagères.
Déposez-les dans un container réservé
à cet usage ou rapportez-les dans votre
point de vente.
7
Informations pratiques

306

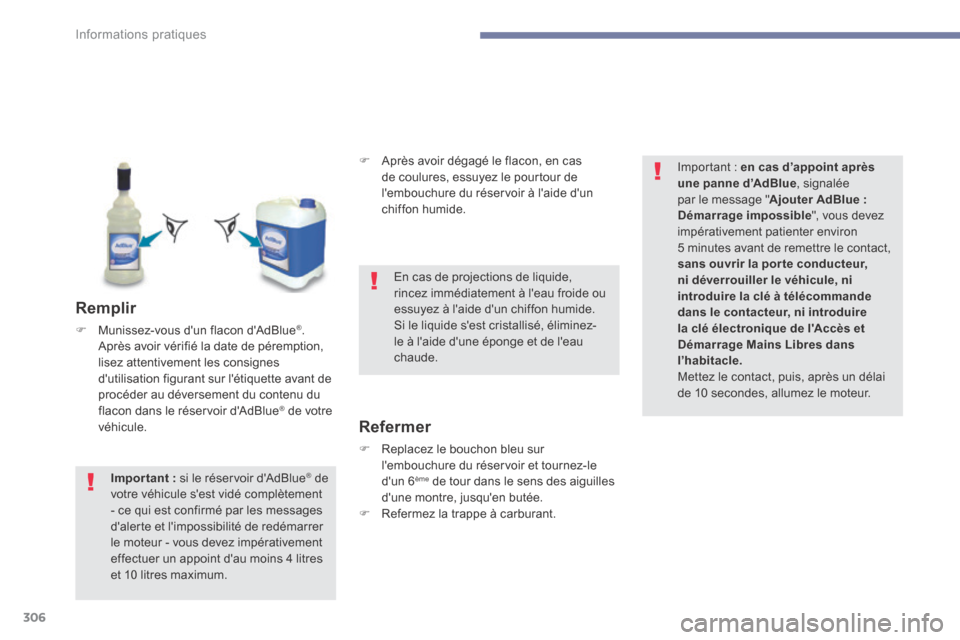

Remplir
F Munissez-vous d'un flacon d'AdBlue®.
Après avoir vérifié la date de péremption,
lisez attentivement les consignes
d'utilisation figurant sur l'étiquette avant de
procéder au déversement du contenu du
flacon dans le réservoir d'AdBlue
® de votre
véhicule. F
Après avoir dégagé le flacon, en cas
de coulures, essuyez le pourtour de
l'embouchure du réservoir à l'aide d'un
chiffon humide.
Refermer
F Replacez le bouchon bleu sur
l'embouchure du réservoir et tournez-le
d'un 6
ème de tour dans le sens des aiguilles
d'une montre, jusqu'en butée.
F Refermez la trappe à carburant.
Important
: si le réservoir d'AdBlue® de
votre véhicule s'est vidé complètement
- ce qui est confirmé par les messages
d'alerte et l'impossibilité de redémarrer
le moteur - vous devez impérativement
effectuer un appoint d'au moins 4 litres
et 10 litres maximum. En cas de projections de liquide,
rincez immédiatement à l'eau froide ou
essuyez à l'aide d'un chiffon humide.
Si le liquide s'est cristallisé, éliminez-
le à l'aide d'une éponge et de l'eau
chaude.
Important :
en cas d’appoint après
une panne d’AdBlue , signalée
par le message " Ajouter AdBlue :
Démarrage impossible ", vous devez
impérativement patienter environ
5 minutes avant de remettre le contact,
sans ouvrir la porte conducteur,
ni déverrouiller le véhicule, ni
introduire la clé à télécommande
dans le contacteur, ni introduire
la clé électronique de l'Accès et
Démarrage Mains Libres dans
l’habitacle.
Mettez le contact, puis, après un délai
de 10 secondes, allumez le moteur.
Informations pratiques

307

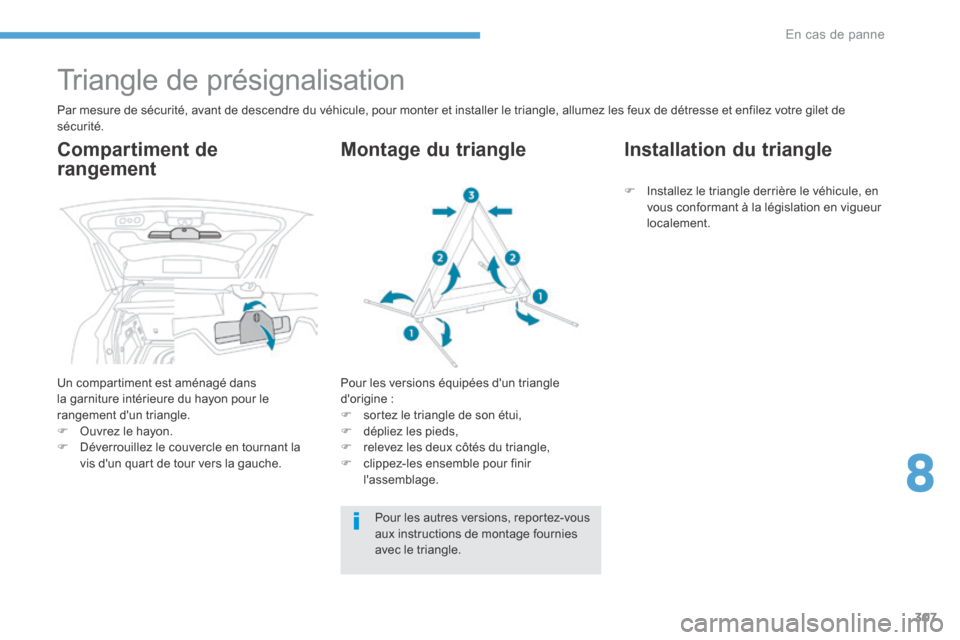

Triangle de présignalisation
Par mesure de sécurité, avant de descendre du véhicule, pour monter et installer le triangle, allumez les feux de détresse et enfilez votre gilet de
sécurité.
Compartiment de
rangement
Un compartiment est aménagé dans
la garniture intérieure du hayon pour le
rangement d'un triangle.
F Ouvrez le hayon.
F Déverrouillez le couvercle en tournant la
vis d'un quart de tour vers la gauche.
Pour les autres versions, reportez-vous
aux instructions de montage fournies
avec le triangle.
Montage du triangle
Pour les versions équipées d'un triangle
d'origine :
F sortez le triangle de son étui,
F dépliez les pieds,
F relevez les deux côtés du triangle,
F clippez-les ensemble pour finir
l'assemblage.
Installation du triangle
F Installez le triangle derrière le véhicule, en
vous conformant à la législation en vigueur
localement.
8
En cas de panne

308
Panne de carburant (Diesel)
Pour les véhicules équipés d'un moteur Diesel,
en cas de panne sèche, il est nécessaire de
réamorcer le circuit de carburant.Pour plus d'informations sur
le Détrompeur de carburant
(Diesel) , reportez-vous à la rubrique
correspondante.Moteurs BlueHDi
Si le moteur ne démarre pas du premier
coup, n'insistez pas et recommencez la
procédure. F
Remplissez le réservoir de carburant avec
au moins cinq litres de gazole.
F Mettez le contact (sans mettre en route le
moteur).
F Attendez 6 secondes environ et coupez le
contact.
F Répétez l'opération 10 fois.
F Actionnez le démarreur pour mettre en
route le moteur.
En cas de panne

309

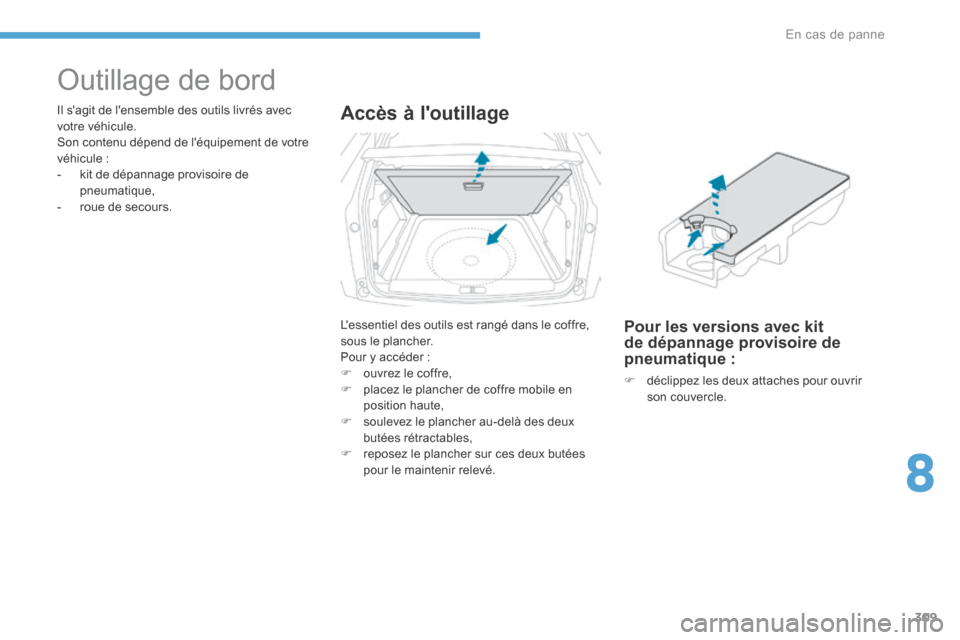

Outillage de bord
Il s'agit de l'ensemble des outils livrés avec
votre véhicule.
Son contenu dépend de l'équipement de votre
véhicule :
- kit de dépannage provisoire de
pneumatique,
- roue de secours.Accès à l'outillage
L'essentiel des outils est rangé dans le coffre,
sous le plancher.
Pour y accéder :
F ouvrez le coffre,
F placez le plancher de coffre mobile en
position haute,
F soulevez le plancher au-delà des deux
butées rétractables,
F reposez le plancher sur ces deux butées
pour le maintenir relevé.Pour les versions avec kit
de dépannage provisoire de
pneumatique :
F déclippez les deux attaches pour ouvrir
son couvercle.
8
En cas de panne

310

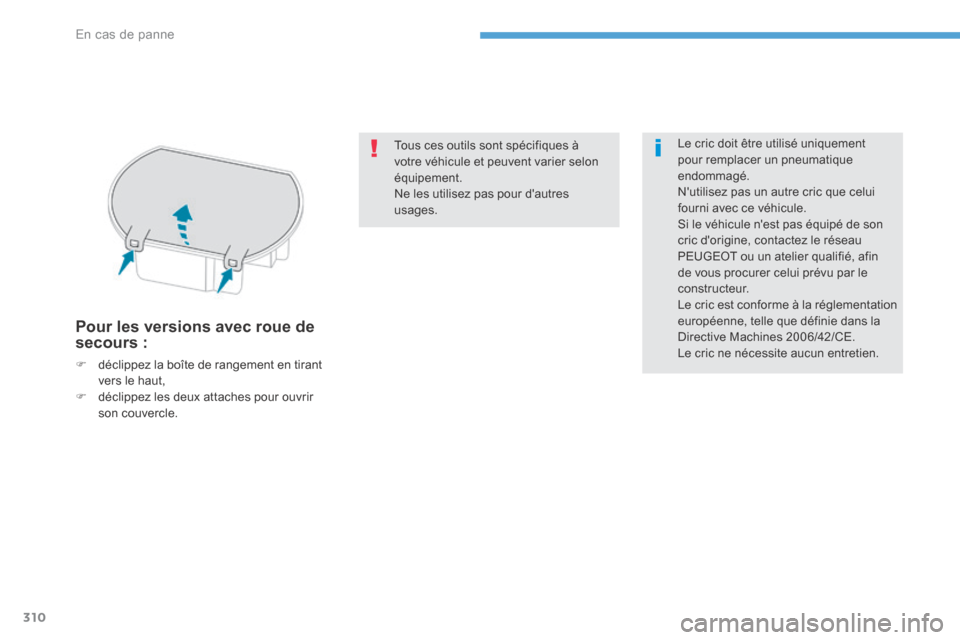

Pour les versions avec roue de
secours :
F déclippez la boîte de rangement en tirant
vers le haut,
F déclippez les deux attaches pour ouvrir
son couvercle. Tous ces outils sont spécifiques à
votre véhicule et peuvent varier selon
équipement.
Ne les utilisez pas pour d'autres
usages.
Le cric doit être utilisé uniquement
pour remplacer un pneumatique
endommagé.
N'utilisez pas un autre cric que celui
fourni avec ce véhicule.
Si le véhicule n'est pas équipé de son
cric d'origine, contactez le réseau
PEUGEOT ou un atelier qualifié, afin
de vous procurer celui prévu par le
constructeur.
Le cric est conforme à la réglementation
européenne, telle que définie dans la
Directive Machines 2006/42/CE.
Le cric ne nécessite aucun entretien.
En cas de panne
