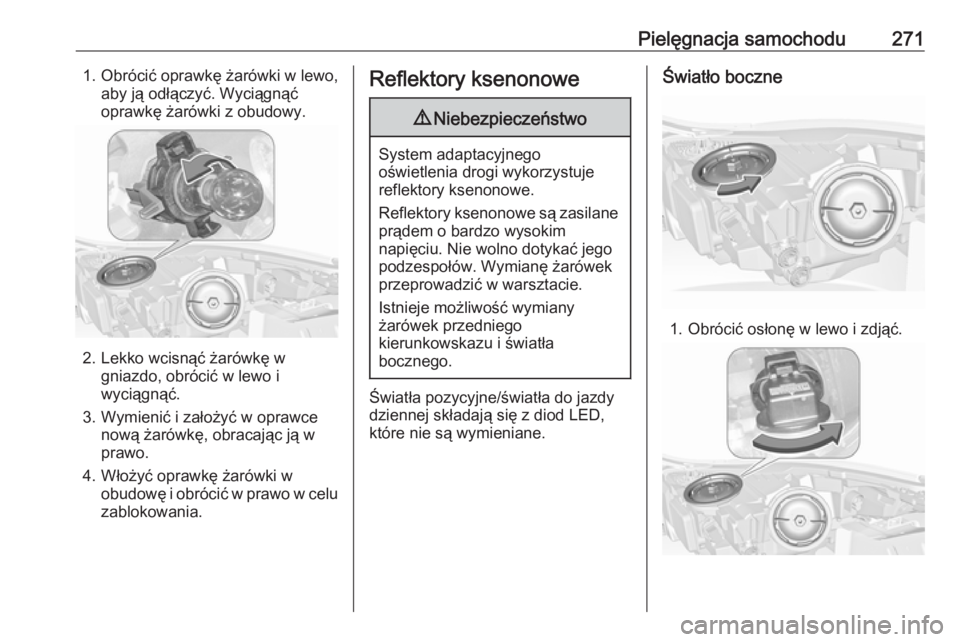

Pielęgnacja samochodu2711. Obrócić oprawkę żarówki w lewo,aby ją odłączyć. Wyciągnąć
oprawkę żarówki z obudowy.
2. Lekko wcisnąć żarówkę w gniazdo, obrócić w lewo i
wyciągnąć.
3. Wymienić i założyć w oprawce nową żarówkę, obracając ją w
prawo.
4. Włożyć oprawkę żarówki w obudowę i obrócić w prawo w celu
zablokowania.
Reflektory ksenonowe9 Niebezpieczeństwo
System adaptacyjnego
oświetlenia drogi wykorzystuje
reflektory ksenonowe.
Reflektory ksenonowe są zasilane
prądem o bardzo wysokim
napięciu. Nie wolno dotykać jego
podzespołów. Wymianę żarówek
przeprowadzić w warsztacie.
Istnieje możliwość wymiany
żarówek przedniego
kierunkowskazu i światła
bocznego.
Światła pozycyjne/światła do jazdy
dziennej składają się z diod LED,
które nie są wymieniane.
Światło boczne
1. Obrócić osłonę w lewo i zdjąć.

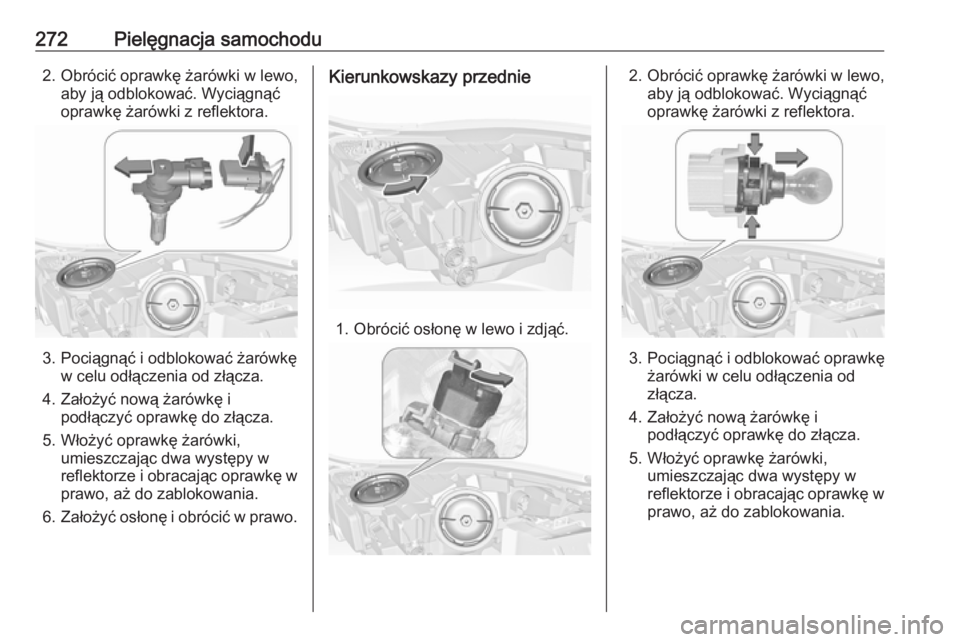

272Pielęgnacja samochodu2. Obrócić oprawkę żarówki w lewo,aby ją odblokować. Wyciągnąć
oprawkę żarówki z reflektora.
3. Pociągnąć i odblokować żarówkę w celu odłączenia od złącza.
4. Założyć nową żarówkę i podłączyć oprawkę do złącza.
5. Włożyć oprawkę żarówki, umieszczając dwa występy w
reflektorze i obracając oprawkę w prawo, aż do zablokowania.
6. Założyć osłonę i obrócić w prawo.
Kierunkowskazy przednie
1. Obrócić osłonę w lewo i zdjąć.
2. Obrócić oprawkę żarówki w lewo,
aby ją odblokować. Wyciągnąć
oprawkę żarówki z reflektora.
3. Pociągnąć i odblokować oprawkę żarówki w celu odłączenia od
złącza.
4. Założyć nową żarówkę i podłączyć oprawkę do złącza.
5. Włożyć oprawkę żarówki, umieszczając dwa występy w
reflektorze i obracając oprawkę w prawo, aż do zablokowania.

Pielęgnacja samochodu273Światła pozycyjne / Światła do
jazdy dziennej
Lampy świateł pozycyjnych i świateł
do jazdy dziennej są wyposażone w
diody LED. W razie awarii wymienić
diody LED w warsztacie.
Światła przeciwmgielne Dostęp do żarówek można uzyskać
od spodu pojazdu.
1. Obrócić oprawkę żarówki w lewo i
wyjąć ją z reflektora.
2. Odłączyć oprawkę żarówki od złącza, wciskając zaczep.
3. Wymienić żarówkę w oprawce i podłączyć złącze.
4. Włożyć oprawkę żarówki w reflektor i obrócić w prawo w celu
zablokowania.
Światła tylne
5-drzwiowy hatchback/
4-drzwiowy sedan
1. Zdjąć osłonę z przestrzeni bagażowej od wewnątrz.

274Pielęgnacja samochodu
2. Odkręcić dłonią trzy plastikowenakrętki od wewnątrz.
3.Ostrożnie wysunąć zespół światła
z otworów i wyjąć.
4. Obrócić oprawkę żarówki w lewo i
wyjąć. Wymienić żarówkę,
wyciągając lub obracając:
Lampę kierunkowskazu 1
Tylne światło przeciwmgielne 2,
tylko po stronie kierowcy
Światło cofania 3
Lampa tylna i lampy światła stopu są wyposażone w diody LED. W
razie awarii przeprowadzić
wymianę diod w warsztacie.
5. Włożyć oprawkę żarówki w zespół
świateł tylnych i obrócić w prawo.
Zamocować zespół światła,
umieszczając kołki mocujące w
otworach nadwozia i dokręcając
nakrętki z tworzywa sztucznego
od strony przestrzeni bagażowej.
Zamknąć osłonę.
Sports Tourer / Country Tourer
1. Zwolnić i otworzyć osłonkę w tylnej klapie.

Pielęgnacja samochodu275
2. Odkręcić dłonią trzy plastikowenakrętki.
3.Ostrożnie wysunąć zespół światła
z otworów i wyjąć.
4. Obrócić oprawkę żarówki w lewo i
wyjąć. Aby wymienić żarówkę,
wyjąć:
Światło cofania 1
Kierunkowskaz 2
Lampa tylna i lampa świateł stopu i tylna lampa przeciwmgielna są
wyposażone w diody LED. W
razie awarii przeprowadzić
wymianę diod w warsztacie.
5. Włożyć oprawkę żarówki w zespół
świateł tylnych i obrócić w prawo.
Zamocować zespół światła,
umieszczając kołki mocujące w
otworach klapy tylnej i dokręcając
nakrętki z tworzywa sztucznego
od wewnątrz klapy tylnej.
Zamknąć osłonę.
Dodatkowe światła w ramie tylnej
klapy
1. Otworzyć tylną klapę.
2. Zwolnić i zdjąć osłonę w bocznym
panelu wykończeniowym.

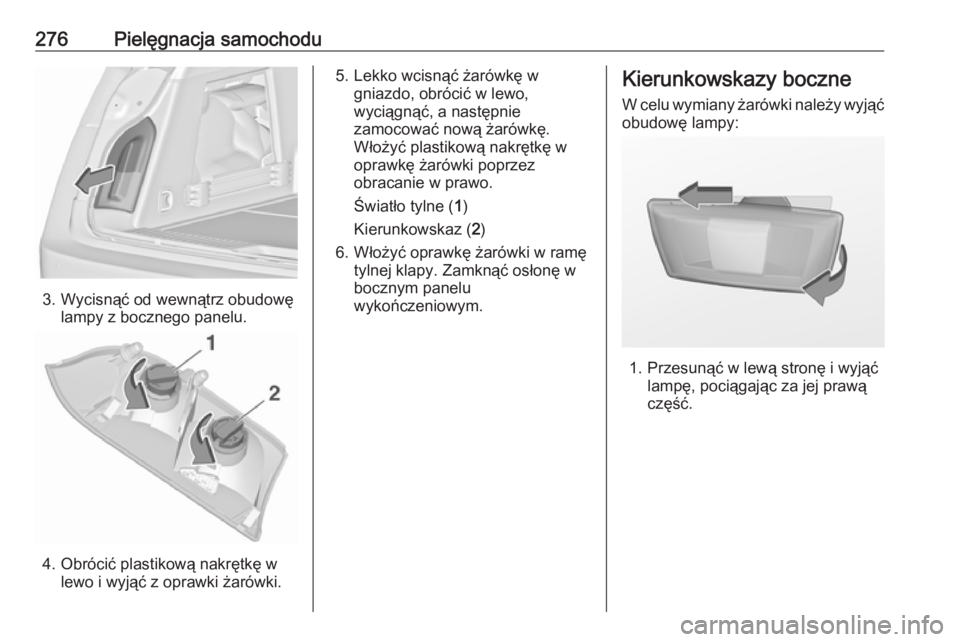

276Pielęgnacja samochodu
3. Wycisnąć od wewnątrz obudowęlampy z bocznego panelu.
4. Obrócić plastikową nakrętkę wlewo i wyjąć z oprawki żarówki.
5. Lekko wcisnąć żarówkę wgniazdo, obrócić w lewo,
wyciągnąć, a następnie
zamocować nową żarówkę.
Włożyć plastikową nakrętkę w
oprawkę żarówki poprzez
obracanie w prawo.
Światło tylne ( 1)
Kierunkowskaz ( 2)
6. Włożyć oprawkę żarówki w ramę tylnej klapy. Zamknąć osłonę w
bocznym panelu
wykończeniowym.Kierunkowskazy boczne
W celu wymiany żarówki należy wyjąćobudowę lampy:
1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.

Pielęgnacja samochodu277
2.Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
4. Założyć oprawkę i obrócić wprawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Oświetlenie tablicy rejestracyjnej
1. Wsunąć śrubokręt w obudowę lampki, a następnie przesunąć gow bok w celu zwolnienia sprężyny.
2. Wysunąć lampę w dół, uważając, aby nie ciągnąć za przewód.
3. Wyjąć oprawkę żarówki zobudowy lampy, obracając ją w
lewo.

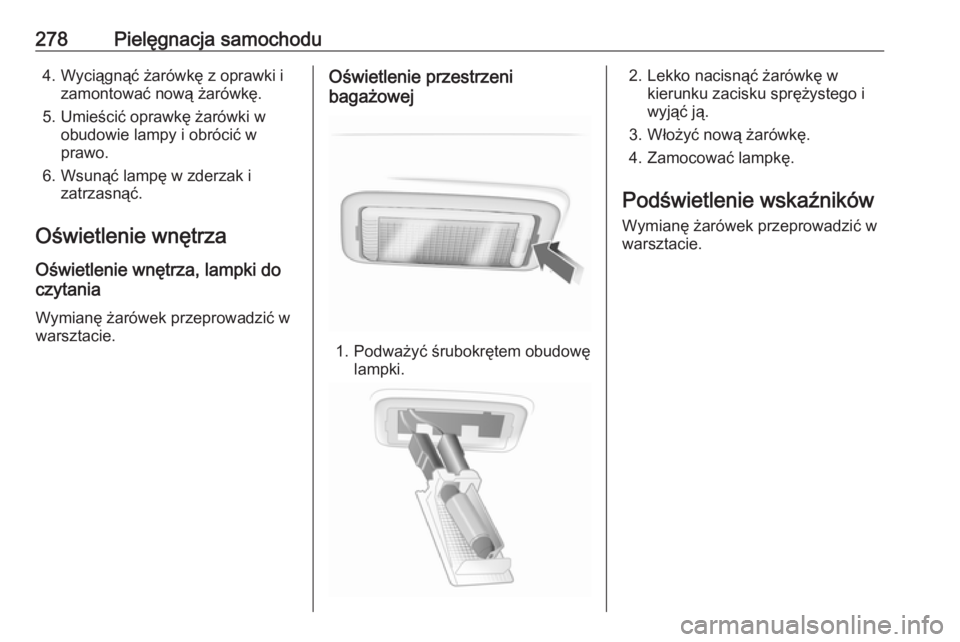

278Pielęgnacja samochodu4. Wyciągnąć żarówkę z oprawki izamontować nową żarówkę.
5. Umieścić oprawkę żarówki w obudowie lampy i obrócić w
prawo.
6. Wsunąć lampę w zderzak i zatrzasnąć.
Oświetlenie wnętrza
Oświetlenie wnętrza, lampki do
czytania
Wymianę żarówek przeprowadzić w
warsztacie.Oświetlenie przestrzeni
bagażowej
1. Podważyć śrubokrętem obudowę lampki.
2. Lekko nacisnąć żarówkę wkierunku zacisku sprężystego i
wyjąć ją.
3. Włożyć nową żarówkę.
4. Zamocować lampkę.
Podświetlenie wskaźników
Wymianę żarówek przeprowadzić w
warsztacie.
