Prowadzenie i użytkowanie191Uwalnianie ugrzęźniętego
pojazdu
Procedurę tę należy stosować
wyłącznie w przypadku, gdy
samochód ugrzęźnie w piasku, błocie lub śniegu. Polega ona na
przestawianiu dźwigni zmiany biegów
na przemian w położenia D i R.
Utrzymywać możliwie niskie obroty
silnika w celu uniknięcia gwałtownego przyspieszenia samochodu po
odzyskaniu normalnej
przyczepności.
Parkowanie
Zaciągnąć hamulec postojowy i
ustawić dźwignię zmiany biegów w
położeniu P.
Kluczyk daje się wyjąć z wyłącznika
zapłonu tylko wówczas, gdy dźwignia znajduje się w położeniu P.Tryb manualny

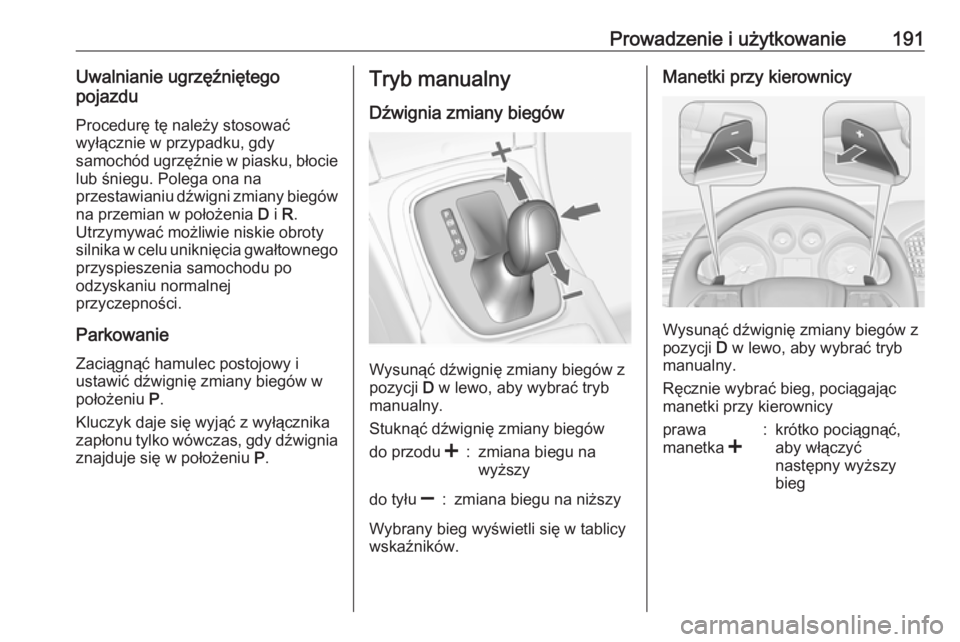

Dźwignia zmiany biegów
Wysunąć dźwignię zmiany biegów z
pozycji D w lewo, aby wybrać tryb
manualny.
Stuknąć dźwignię zmiany biegów
do przodu <:zmiana biegu na
wyższydo tyłu ]:zmiana biegu na niższy
Wybrany bieg wyświetli się w tablicy
wskaźników.
Manetki przy kierownicy
Wysunąć dźwignię zmiany biegów z
pozycji D w lewo, aby wybrać tryb
manualny.
Ręcznie wybrać bieg, pociągając
manetki przy kierownicy
prawa
manetka <:krótko pociągnąć,
aby włączyć
następny wyższy
bieg

192Prowadzenie i użytkowanielewa
manetka ]:krótko pociągnąć, aby
włączyć poprzedni
niższy bieg,
wielokrotne
pociągnięcie
powoduje pomijanie
biegów
Wybrany bieg wyświetli się w tablicy
wskaźników.
Tymczasowy tryb manualny w trybie
jazdy D
Biegi można zmieniać ręcznie za
pomocą manetek również w trybie
automatycznym D. Po określonym
czasie od zakończenia operacji zmiany biegu skrzynia biegów
przełącza się na tryb automatyczny
D .
Aby przerwać tryb manualny, należy
wykonać jedną z poniższych
czynności:
● Nacisnąć manetkę < na
1 sekundę.
● Przesunąć dźwignię zmiany biegów w lewo, w tryb manualny
i z powrotem w pozycję D.
Jeśli pojazd nie porusza się i silnik
pracuje na obrotach jałowych,
skrzynia biegów pozostaje w
tymczasowym trybie ręcznym.
Przełącza się na tryb automatyczny,
gdy na określony czas zostanie
wciśnięty pedał przyspieszenia i nie
będą używane manetki do
przełączania biegów przy kierownicy.
Informacje ogólne W przypadku wybrania wyższego
biegu przy zbyt niskiej prędkości lub
niższego biegu przy zbyt wysokiej
prędkości zmiana biegu nie nastąpi.
Może to spowodować pojawienie się komunikatu na wyświetlaczu
informacyjnym kierowcy.
W trybie manualnym nie następuje
automatyczna zmiana biegu na
wyższy wraz ze wzrostem obrotów
silnika.
Sygnalizacja zmiany bieguJeśli ze względu na oszczędność
paliwa jest wymagana zmiana biegu,
pokazuje się symbol R z numerem
pod spodem.Sygnalizacja zmiany biegu pojawia
się tylko w trybie manualnym.
Elektroniczne programy jazdy
● Po uruchomieniu zimnego silnika
program regulacji temperatury
roboczej powoduje opóźnioną
zmianę biegów (zmiana
następuje przy wyższej
prędkości obrotowej silnika),
dzięki czemu katalizator szybciej
nagrzewa się do optymalnej
temperatury.
● Funkcja automatycznego wybierania położenia
neutralnego samoczynnie
uaktywnia tryb pracy silnika na biegu jałowym w sytuacji, gdy
samochód zatrzyma się i nadal
będzie wybrany jeden z biegów
do jazdy w przód oraz naciśnięty
będzie pedał hamulca.
● W trybie sportowym (SPORT) zmiana biegów następuje przy
wyższej prędkości obrotowej
silnika (jeśli nie jest włączony

Prowadzenie i użytkowanie193układ automatycznej kontroli
prędkości). Tryb sportowy
(SPORT) 3 201.
● Specjalne programy automatycznie adaptują
parametry zmiany biegów
podczas podjeżdżania pod lub
zjeżdżania z wzniesień.
● Podczas ruszania na ośnieżonej,
oblodzonej lub innego rodzaju
śliskiej nawierzchni układ
elektronicznego sterowania
skrzynią biegów automatycznie
wybiera wyższy bieg.
Wymuszona redukcja biegu
Wciśnięcie pedału przyspieszenia do
oporu w trybie automatycznym
spowoduje wybranie niższego biegu, o ile silnik będzie pracował z
odpowiednią prędkością obrotową.Zabezpieczenie przed
przegrzaniem
Jeśli w wyniku działania wysokiej
temperatury zewnętrznej lub
sportowego stylu jazdy dojdzie do
przegrzania przekładni, może
nastąpić tymczasowe ograniczenie
dostępnego momentu obrotowego i
maksymalnej prędkości obrotowej
silnika.
Usterka
W przypadku usterki na wyświetlaczu informacyjnym kierowcy pojawia się
komunikat. Komunikaty pokazywane na wyświetlaczu 3 131.
Funkcja automatycznej zmiany
biegów przestanie wówczas działać.
Jazdę można jednak kontynuować,
zmieniając biegi ręcznie.
Dostępny będzie tylko najwyższy
bieg. W niektórych przypadkach
można wybierać ręcznie także
2. bieg. Wybierać tylko po
zatrzymaniu samochodu.
Przyczynę usterki należy usunąć w

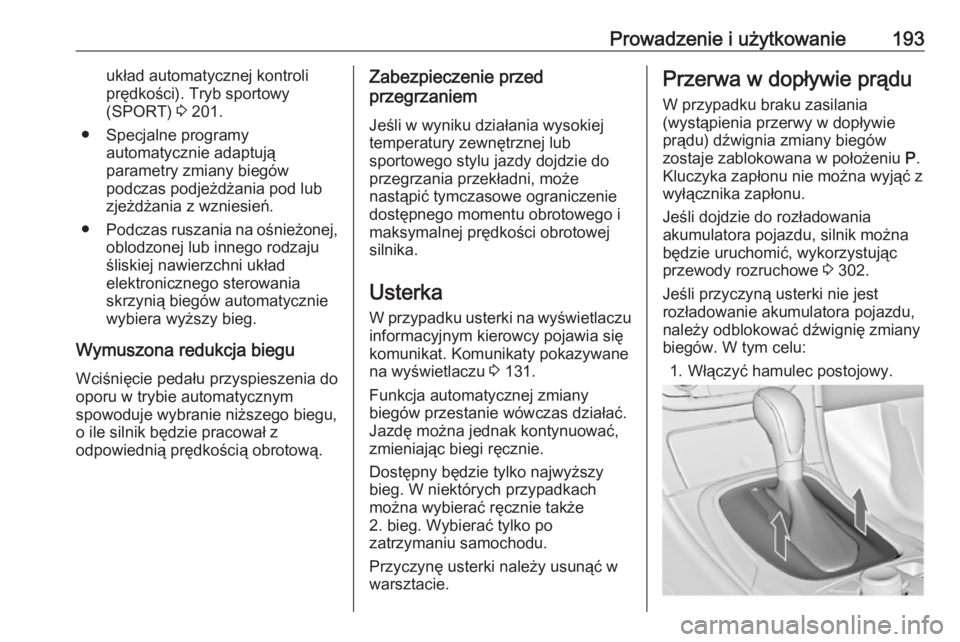

warsztacie.Przerwa w dopływie prądu
W przypadku braku zasilania
(wystąpienia przerwy w dopływie
prądu) dźwignia zmiany biegów
zostaje zablokowana w położeniu P.
Kluczyka zapłonu nie można wyjąć z
wyłącznika zapłonu.
Jeśli dojdzie do rozładowania
akumulatora pojazdu, silnik można
będzie uruchomić, wykorzystując
przewody rozruchowe 3 302.
Jeśli przyczyną usterki nie jest
rozładowanie akumulatora pojazdu,
należy odblokować dźwignię zmiany
biegów. W tym celu:
1. Włączyć hamulec postojowy.

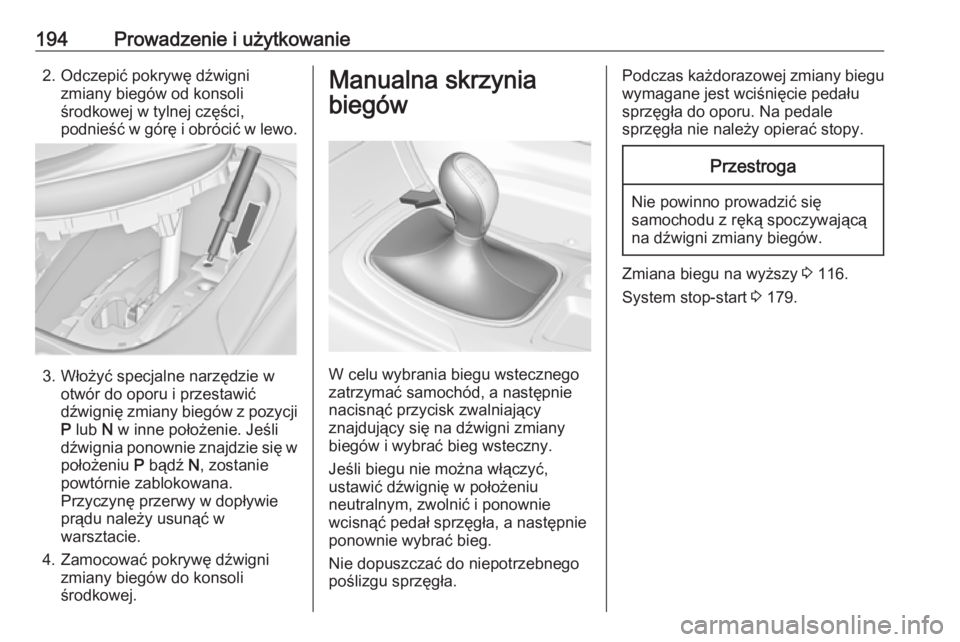

194Prowadzenie i użytkowanie2. Odczepić pokrywę dźwignizmiany biegów od konsoli
środkowej w tylnej części,
podnieść w górę i obrócić w lewo.
3. Włożyć specjalne narzędzie w otwór do oporu i przestawić
dźwignię zmiany biegów z pozycji
P lub N w inne położenie. Jeśli
dźwignia ponownie znajdzie się w
położeniu P bądź N, zostanie
powtórnie zablokowana.
Przyczynę przerwy w dopływie
prądu należy usunąć w
warsztacie.
4. Zamocować pokrywę dźwigni zmiany biegów do konsoli
środkowej.
Manualna skrzynia
biegów
W celu wybrania biegu wstecznego
zatrzymać samochód, a następnie
nacisnąć przycisk zwalniający
znajdujący się na dźwigni zmiany
biegów i wybrać bieg wsteczny.
Jeśli biegu nie można włączyć,
ustawić dźwignię w położeniu
neutralnym, zwolnić i ponownie
wcisnąć pedał sprzęgła, a następnie
ponownie wybrać bieg.
Nie dopuszczać do niepotrzebnego
poślizgu sprzęgła.
Podczas każdorazowej zmiany biegu wymagane jest wciśnięcie pedału
sprzęgła do oporu. Na pedale
sprzęgła nie należy opierać stopy.Przestroga
Nie powinno prowadzić się
samochodu z ręką spoczywającą
na dźwigni zmiany biegów.
Zmiana biegu na wyższy 3 116.
System stop-start 3 179.

Prowadzenie i użytkowanie195Układy jezdne
Napęd na wszystkie koła
Napęd na wszystkie koła polepsza
właściwości jezdne oraz stabilność
pojazdu i pomaga osiągnąć najlepszą
możliwą przyczepność niezależnie
od nawierzchni drogi. Układ ten jest
zawsze włączony i nie można go
wyłączyć.
Moment obrotowy jest płynnie
rozdzielany między koła osi przedniej i tylnej, odpowiednio do warunkówjazdy. Moment obrotowy jest
dodatkowo rozdzielany między koła
tylne zależnie od rodzaju
nawierzchni.
Dla uzyskania optymalnej wydajności układu, opony wszystkich kół
powinny mieć taki sam stopień
zużycia.
Jeśli na wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
serwisowy dotyczący napędu,
działanie układu może być
ograniczone (lub może być
całkowicie wyłączony w niektórychprzypadkach, tj. włączony jest tylko
napęd na przednią oś). Należy
skorzystać z pomocy warsztatu.
Holowanie pojazdu 3 304.Hamulce
Hamulec zasadniczy składa się z
dwóch niezależnych obwodów.
W razie awarii jednego z nich
samochód można wyhamować za
pomocą drugiego. Jednak
hamowanie wymaga silnego
wciśnięcia pedału hamulca. Potrzeba do tego znacznie większej siły. Droga
hamowania ulega wydłużeniu. Przed
kontynuowaniem podróży zwrócić się
o pomoc do warsztatu.
Po jedno- lub dwukrotnym wciśnięciu pedału hamulca przy wyłączonym
silniku przestaje działać
wspomaganie układu hamulcowego.
Skuteczność hamowania nie zmienia
się, jednak hamowanie wymaga
użycia znacznie większej siły. Należy o tym pamiętać zwłaszcza w
przypadku prowadzenia holowanego samochodu.
Lampka kontrolna R 3 115.
Układ ABS Układ ABS przeciwdziała blokowaniu
kół podczas hamowania.

196Prowadzenie i użytkowanieGdy tylko któreś z kół zacznie się
blokować, układ odpowiednio
wyreguluje ciśnienie w układzie
hamulcowym. Dzięki temu samochód zachowuje sterowność nawet w
przypadku bardzo gwałtownego
hamowania.
Działanie układu ABS daje się odczuć poprzez pulsowanie pedału hamulca
i charakterystyczny odgłos.
W celu zapewnienia optymalnej
skuteczności hamowania wciskać
pedał hamulca do oporu, pomimo
jego pulsowania. Nie zmniejszać
nacisku stopy na pedał.
Po rozpoczęciu jazdy układ
przeprowadza test własny, co może
być słyszalne.
Lampka kontrolna u 3 116.
Adaptacyjne światła hamowania
Podczas hamowania z maksymalną siłą wszystkie trzy światła hamowania migają w trakcie działania układu
ABS.
Usterka9 Ostrzeżenie
W razie wystąpienia usterki w
układzie ABS po wciśnięciu
pedału hamulca koła mogą ulec
zablokowaniu -ze względu na
zadziałanie znacznie większych sił. Układ ABS nie będzie
wówczas przeciwdziałał
blokowaniu się kół. Podczas
gwałtownego hamowania
samochód może stracić
sterowność i wpaść w poślizg.
Przyczynę usterki należy usunąć w
warsztacie.
Hamulec postojowy
Hamulec postojowy sterowany
ręcznie9 Ostrzeżenie
Przy parkowaniu na pochyłości
zaciągać hamulec postojowy z
maksymalną siłą, nie wciskając
przycisku zwalniającego.
W celu zwolnienia hamulca
postojowego należy nieco unieść
dźwignię, wcisnąć przycisk
zwalniający, a następnie
całkowicie opuścić dźwignię.

Prowadzenie i użytkowanie197Aby obniżyć siły działające w
hamulcu ręcznym, należy
jednocześnie wcisnąć pedał
hamulca.
Lampka kontrolna R 3 115.
Hamulec postojowy sterowany
elektrycznie
Włączanie podczas postoju pojazdu9 Ostrzeżenie
Pociągnąć przełącznik m i
przytrzymać przez co najmniej jedną sekundę, aż lampka
kontrolna m zacznie świecić
światłem ciągłym i nastąpi
włączenie hamulca postojowego
sterowanego elektrycznie 3 116.
Hamulec postojowy sterowany elektrycznie działa automatycznie
z odpowiednią siłą hamującą.
Przed opuszczeniem pojazdu
należy sprawdzić stan hamulca
postojowego sterowanego
elektrycznie. Lampka kontrolna m
3 116.
Elektryczny hamulec postojowy
sterowany elektrycznie można
włączać zawsze, nawet przy
wyłączonym zapłonie.
Nie należy załączać elektrycznego
hamulca postojowego zbyt często
przy wyłączonym silniku, ponieważ
może to spowodować rozładowanie
akumulatora pojazdu.
Wyłączanie
Włączyć zapłon. Przytrzymać
wciśnięty pedał hamulca, a następnie
wcisnąć przełącznik m.
Funkcja ruszania
Pojazdy z manualną skrzynią biegów: Naciśnięcie pedału sprzęgła a
następnie lekkie zwolnienie pedału
sprzęgła i lekkie naciśnięcie pedału
przyspieszenia powoduje
automatyczne zwolnienie hamulca
postojowego sterowanego
elektrycznie. Nie jest to możliwe,
jeżeli przełącznik m zostanie
pociągnięty w tym samym czasie.
Wersje z automatyczną skrzynią
biegów: Włączenie D a następnie
naciśnięcie pedału przyspieszenia
powoduje automatyczne zwolnienie
hamulca postojowego sterowanego
elektrycznie. Nie jest to możliwe,
jeżeli przełącznik m zostanie
pociągnięty w tym samym czasie.
Dynamiczne hamowanie podczas
jazdy
Gdy przełącznik m zostanie
pociągnięty i przytrzymany podczas
jazdy, układ hamulca postojowego

198Prowadzenie i użytkowaniesterowanego elektrycznie będzie
hamował pojazd, lecz nie nastąpi
całkowite, statyczne włączenie tego
hamulca.
Funkcja hamowania dynamicznego
jest wyłączana od razu po zwolnieniu przełącznika m.
Włączanie automatyczne
Jeśli pojazd jest wyposażony w
automatyczną skrzynię biegów i
adaptacyjny układ automatycznej
kontroli prędkości jest aktywny,
elektryczny hamulec postojowy
włącza się automatycznie, gdy
system zatrzyma pojazd na dłużej niż
dwie minuty.
System zwalnia hamulec postojowy
automatycznie po ruszeniu pojazdu.
Sprawdzenie działania
Gdy pojazd nie porusza się,
elektryczny hamulec postojowy może włączyć się automatycznie. Służy to
sprawdzeniu systemu.
Usterka
Włączenie trybu awaryjnego hamulca sterowanego elektrycznie jest
sygnalizowane zapaleniem siękontrolki j i komunikatem na
wyświetlaczu informacyjnym
kierowcy. Komunikaty pokazywane
na wyświetlaczu 3 131.
Włączanie hamulca postojowego
sterowanego elektrycznie: pociągnąć
i przytrzymać przełącznik m przez
ponad 5 sekund. Świecenie kontrolki m sygnalizuje, że hamulec postojowy
sterowany elektrycznie jest włączony.
Zwalnianie hamulca postojowego
sterowanego elektrycznie: wcisnąć i przytrzymać przełącznik m przez
ponad 2 sekundy. Zgaśnięcie kontrolki m sygnalizuje, że hamulec
postojowy sterowany elektrycznie
jest wyłączony.
Lampka kontrolna m miga: hamulec
postojowy sterowany elektrycznie nie jest w pełni włączony lub zwolniony.
Gdy miganie kontrolki nie ustępuje,
zwolnić i ponownie spróbować
włączyć hamulec postojowy
sterowany elektrycznie.System Brake Assist
System ten uaktywnia się w
przypadku gwałtownego wciśnięcia
pedału hamulca do oporu, powodując doprowadzenie do hamulców
poszczególnych kół maksymalnego
ciśnienia.
Zadziałanie systemu Brake Assist
można rozpoznać po pulsowaniu
pedału hamulca i większym oporze
pedału hamulca podczas jego
wciskania.
Przez cały czas trwania hamowania
należy utrzymywać stały nacisk na
pedał hamulca. Po zwolnieniu pedału
przywracane jest normalne ciśnienie
w układzie hamulcowym.
System Hill Start Assist
System zapobiega stoczeniu się
pojazdu podczas ruszania na
wzniesieniach.
Po zatrzymaniu pojazdu na
wzniesieniu i zdjęciu stopy z pedału
hamulca system utrzymuje włączone
hamulce przez dwie sekundy.
