Prowadzenie i użytkowanie247utrzymuje, nie uruchamiać silnika.
Przyczynę usterki należy usunąć w
warsztacie.
W przypadku korzystania z
parkingów podziemnych należy
stosować się do zaleceń właściciela
parkingu oraz lokalnych przepisów
prawa.
Uwaga
W razie wypadku należy wyłączyć
zapłon i światła. Zamknąć ręczny
zawór odcinający na wielozaworze.
Uzupełnianie paliwa9 Niebezpieczeństwo
Przed rozpoczęciem tankowania
należy wyłączyć zapłon i
zewnętrzne urządzenia grzewcze
z komorami spalania.
Podczas tankowania należy ściśle
przestrzegać instrukcji i
wytycznych dotyczących klientów
stacji benzynowej.
9 Niebezpieczeństwo
Paliwo jest substancją łatwopalną
i wybuchową. Dlatego podczas
tankowania nie wolno palić.
Ponadto w trakcie tankowania i w
bezpośrednim sąsiedztwie paliwa
nie należy używać otwartego
płomienia ani urządzeń
wytwarzających iskry.
Jeśli w samochodzie czuć zapach paliwa, należy bezzwłocznie
zwrócić się do warsztatu w celu
usunięcia przyczyny usterki.
Przestroga
W przypadku zatankowania
niewłaściwego paliwa nie włączać zapłonu.
Otwór wlewowy paliwa znajduje się ztyłu samochodu po prawej stronie.
Klapkę wlewu paliwa można otworzyć tylko, gdy odblokowane zostały zamki
samochodu. Otworzyć klapkę wlewu
paliwa przez naciśnięcie.

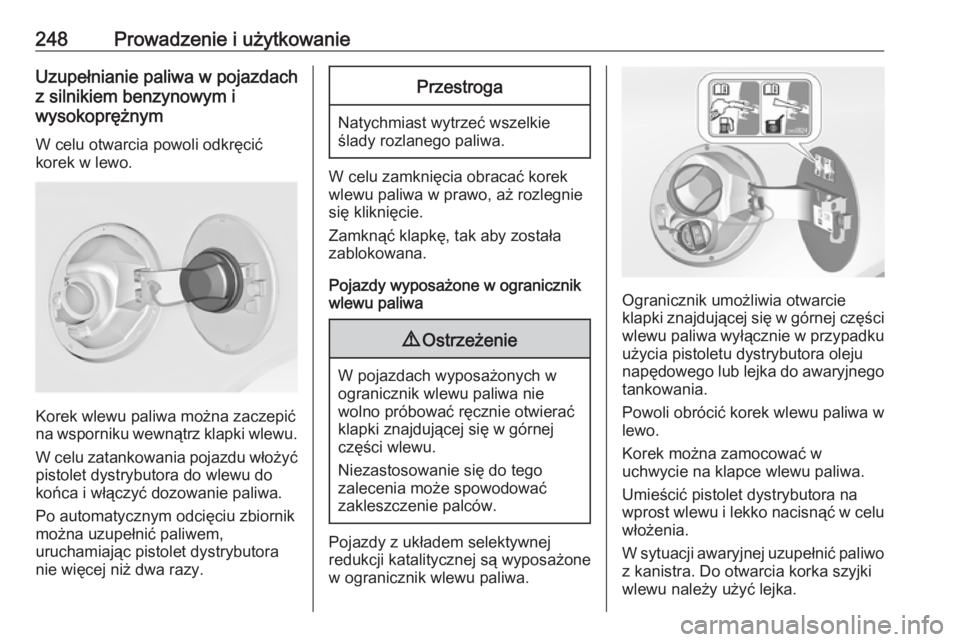

248Prowadzenie i użytkowanieUzupełnianie paliwa w pojazdach
z silnikiem benzynowym i
wysokoprężnym
W celu otwarcia powoli odkręcić
korek w lewo.
Korek wlewu paliwa można zaczepić
na wsporniku wewnątrz klapki wlewu.
W celu zatankowania pojazdu włożyć
pistolet dystrybutora do wlewu do
końca i włączyć dozowanie paliwa.
Po automatycznym odcięciu zbiornik
można uzupełnić paliwem,
uruchamiając pistolet dystrybutora
nie więcej niż dwa razy.
Przestroga
Natychmiast wytrzeć wszelkie
ślady rozlanego paliwa.
W celu zamknięcia obracać korek
wlewu paliwa w prawo, aż rozlegnie
się kliknięcie.
Zamknąć klapkę, tak aby została
zablokowana.
Pojazdy wyposażone w ogranicznik
wlewu paliwa
9 Ostrzeżenie
W pojazdach wyposażonych w
ogranicznik wlewu paliwa nie
wolno próbować ręcznie otwierać
klapki znajdującej się w górnej
części wlewu.
Niezastosowanie się do tego
zalecenia może spowodować
zakleszczenie palców.
Pojazdy z układem selektywnej
redukcji katalitycznej są wyposażone
w ogranicznik wlewu paliwa.
Ogranicznik umożliwia otwarcie
klapki znajdującej się w górnej części wlewu paliwa wyłącznie w przypadku
użycia pistoletu dystrybutora oleju
napędowego lub lejka do awaryjnego tankowania.
Powoli obrócić korek wlewu paliwa w
lewo.
Korek można zamocować w
uchwycie na klapce wlewu paliwa.
Umieścić pistolet dystrybutora na
wprost wlewu i lekko nacisnąć w celu
włożenia.
W sytuacji awaryjnej uzupełnić paliwo z kanistra. Do otwarcia korka szyjkiwlewu należy użyć lejka.

Prowadzenie i użytkowanie249
Lejek znajduje się w przestrzeni
bagażowej.
Umieścić lejek na wprost wlewu
paliwa i lekko nacisnąć w celu
włożenia.
Przy użyciu lejka wlać olej napędowy do wlewu.
Po uzupełnieniu paliwa włożyć lejek
do plastikowego worka i umieścić w
bagażniku.
Układ selektywnej redukcji
katalitycznej 3 185.
Tankowanie gazu płynnego
Podczas tankowania należy ściśle
przestrzegać instrukcji i wytycznych dotyczących klientów stacji
benzynowej.
Zawór tankowania gazu płynnego
znajduje się za korkiem wlewu paliwa.
Odkręcić korek zabezpieczający z
szyjki wlewu.
Wkręcić ręcznie potrzebny adapter
na króciec wlewowy.

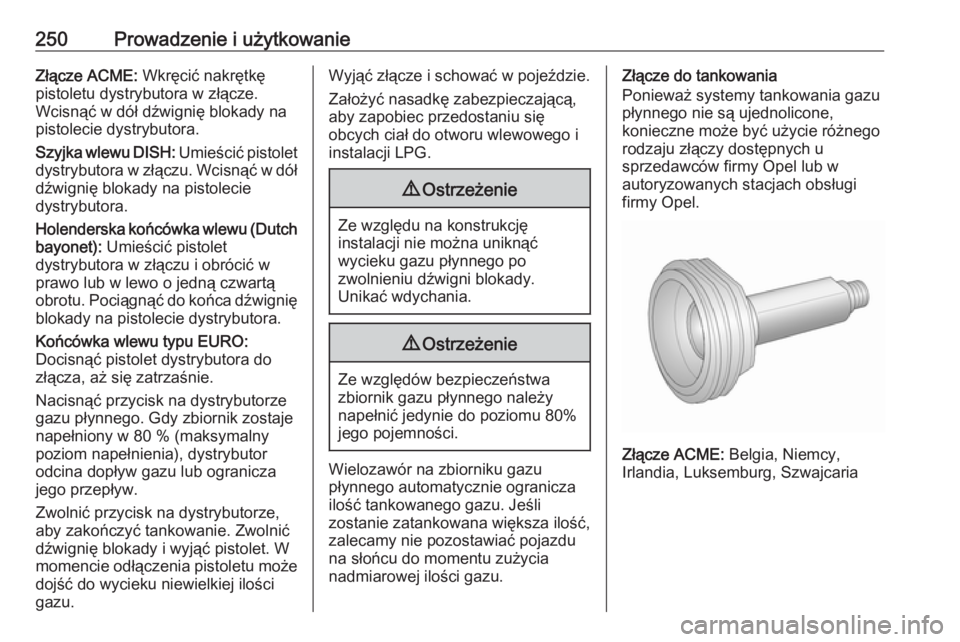

250Prowadzenie i użytkowanieZłącze ACME: Wkręcić nakrętkę
pistoletu dystrybutora w złącze.
Wcisnąć w dół dźwignię blokady na
pistolecie dystrybutora.
Szyjka wlewu DISH: Umieścić pistolet
dystrybutora w złączu. Wcisnąć w dół
dźwignię blokady na pistolecie
dystrybutora.
Holenderska końcówka wlewu (Dutch
bayonet): Umieścić pistolet
dystrybutora w złączu i obrócić w prawo lub w lewo o jedną czwartą
obrotu. Pociągnąć do końca dźwignię blokady na pistolecie dystrybutora.
Końcówka wlewu typu EURO:
Docisnąć pistolet dystrybutora do
złącza, aż się zatrzaśnie.
Nacisnąć przycisk na dystrybutorze
gazu płynnego. Gdy zbiornik zostaje
napełniony w 80 % (maksymalny
poziom napełnienia), dystrybutor
odcina dopływ gazu lub ogranicza
jego przepływ.
Zwolnić przycisk na dystrybutorze,
aby zakończyć tankowanie. Zwolnić
dźwignię blokady i wyjąć pistolet. W momencie odłączenia pistoletu może dojść do wycieku niewielkiej ilości
gazu.Wyjąć złącze i schować w pojeździe.
Założyć nasadkę zabezpieczającą,
aby zapobiec przedostaniu się
obcych ciał do otworu wlewowego i
instalacji LPG.9 Ostrzeżenie
Ze względu na konstrukcję
instalacji nie można uniknąć
wycieku gazu płynnego po
zwolnieniu dźwigni blokady.
Unikać wdychania.
9 Ostrzeżenie
Ze względów bezpieczeństwa
zbiornik gazu płynnego należy
napełnić jedynie do poziomu 80%
jego pojemności.
Wielozawór na zbiorniku gazu
płynnego automatycznie ogranicza
ilość tankowanego gazu. Jeśli
zostanie zatankowana większa ilość,
zalecamy nie pozostawiać pojazdu
na słońcu do momentu zużycia
nadmiarowej ilości gazu.
Złącze do tankowania
Ponieważ systemy tankowania gazu
płynnego nie są ujednolicone,
konieczne może być użycie różnego
rodzaju złączy dostępnych u
sprzedawców firmy Opel lub w
autoryzowanych stacjach obsługi
firmy Opel.
Złącze ACME: Belgia, Niemcy,
Irlandia, Luksemburg, Szwajcaria

Prowadzenie i użytkowanie251

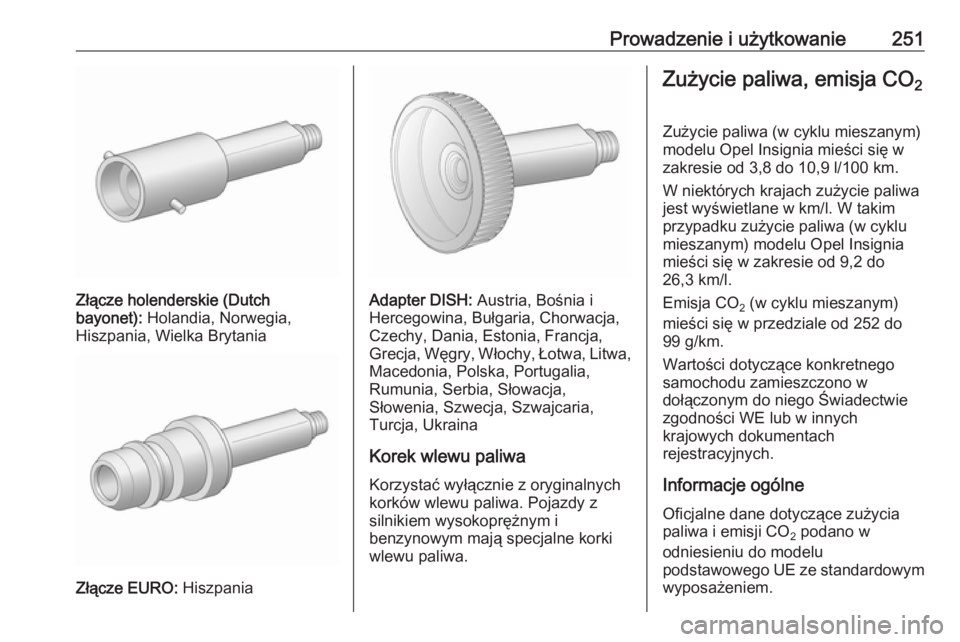

Złącze holenderskie (Dutch
bayonet): Holandia, Norwegia,
Hiszpania, Wielka Brytania
Złącze EURO: Hiszpania
Adapter DISH: Austria, Bośnia i
Hercegowina, Bułgaria, Chorwacja, Czechy, Dania, Estonia, Francja,
Grecja, Węgry, Włochy, Łotwa, Litwa,
Macedonia, Polska, Portugalia,
Rumunia, Serbia, Słowacja,
Słowenia, Szwecja, Szwajcaria,
Turcja, Ukraina
Korek wlewu paliwa Korzystać wyłącznie z oryginalnych
korków wlewu paliwa. Pojazdy z
silnikiem wysokoprężnym i
benzynowym mają specjalne korki
wlewu paliwa.
Zużycie paliwa, emisja CO 2
Zużycie paliwa (w cyklu mieszanym)
modelu Opel Insignia mieści się w
zakresie od 3,8 do 10,9 l/100 km.
W niektórych krajach zużycie paliwa
jest wyświetlane w km/l. W takim
przypadku zużycie paliwa (w cyklu
mieszanym) modelu Opel Insignia
mieści się w zakresie od 9,2 do
26,3 km/l.
Emisja CO 2 (w cyklu mieszanym)
mieści się w przedziale od 252 do
99 g/km.
Wartości dotyczące konkretnego samochodu zamieszczono w
dołączonym do niego Świadectwie
zgodności WE lub w innych
krajowych dokumentach
rejestracyjnych.
Informacje ogólneOficjalne dane dotyczące zużycia
paliwa i emisji CO 2 podano w
odniesieniu do modelu
podstawowego UE ze standardowym
wyposażeniem.

252Prowadzenie i użytkowanieZużycie paliwa i emisję CO2
obliczono na podstawie
rozporządzenia R (WE) nr 715/2007
(w aktualnie obowiązującej wersji),
uwzględniając masę pojazdu
gotowego do jazdy zgodnie z
rozporządzeniem.
Podane wartości służą wyłącznie do
porównania różnych wersji modelu i
nie można ich uznać za gwarancję
zużycia paliwa w danym pojeździe.
Dodatkowe wyposażenie może
skutkować wyższymi niż podane
wartości zużycia paliwa i emisji CO 2.
Co więcej, zużycie paliwa zależy w
dużej mierze od stylu jazdy kierowcy
oraz od sytuacji na drodze.Hak holowniczy
przyczepy
Informacje ogólne Fabrycznie zamontowany hak
holowniczy jest schowany pod tylnym
zderzakiem.
Montaż haka holowniczego powinien
być wykonywany w warsztacie. Może
być konieczne wprowadzenie w
samochodzie pewnych modyfikacji w obrębie układu chłodzenia, osłon
termicznych i innych podzespołów. Należy używać wyłącznie haków
holowniczych przeznaczonych dla
danego modelu samochodu.
Aby uniknąć uszkodzenia pojazdu, po podłączeniu układu elektrycznegoprzyczepy nie jest możliwa obsługa
klapy tylnej sterowanej elektrycznie
za pomocą nadajnika zdalnego
sterowania.
Funkcja wykrywająca przepalenie się żarówek świateł hamowania
przyczepy może nie wykrywać
przepalenia się niektórych żarówek
danego światła, np. w przypadku
czterech żarówek o mocy pięciuwatów przepalenie się żarówek jest
wykrywane dopiero wtedy, gdy nie
pozostaje żadna lub pozostaje tylko
jedna sprawna żarówka o mocy
pięciu watów.
Zamocowany hak holowniczy może
przysłonić otwór ucha holowniczego.
W takiej sytuacji podczas holowania należy korzystać z haka
holowniczego.
Zachowanie się pojazdu i zalecenia dotyczące jazdy z
przyczepą
Przed podłączeniem przyczepy
należy nasmarować hak holowniczy.
Nie należy tego robić, gdy używany
jest stabilizator przechyłów
przyczepy, który oddziałuje na kulę
haka.
W przypadku jazdy z przyczepą o
słabej stabilności kierunkowej lub z
przyczepą o dopuszczalnej masie
całkowitej przekraczającej 1400 kg
(napęd na przednie koła)/1600 kg
(napęd na wszystkie koła) przy

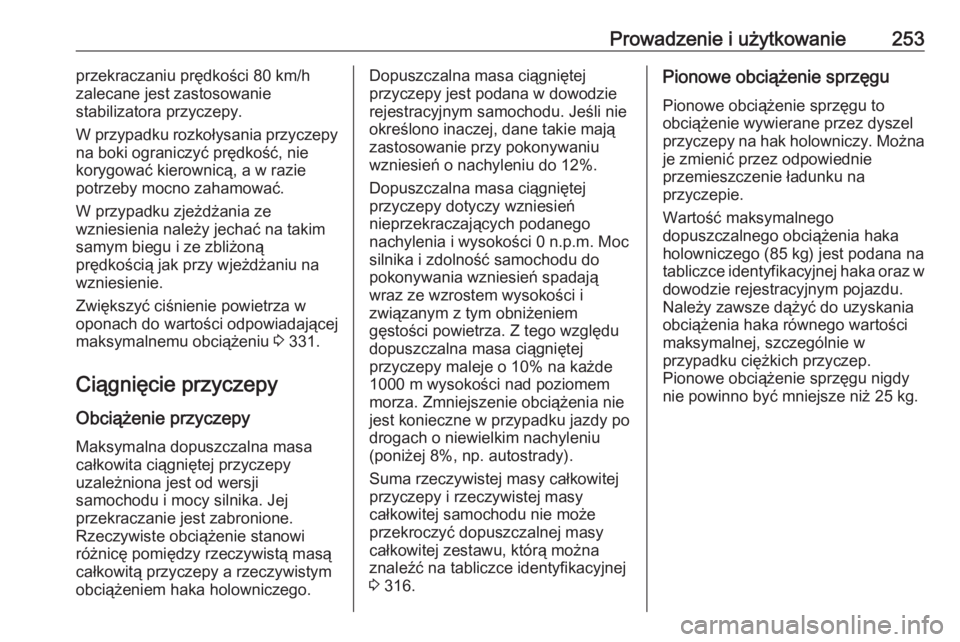

Prowadzenie i użytkowanie253przekraczaniu prędkości 80 km/h
zalecane jest zastosowanie
stabilizatora przyczepy.
W przypadku rozkołysania przyczepy
na boki ograniczyć prędkość, nie
korygować kierownicą, a w razie
potrzeby mocno zahamować.
W przypadku zjeżdżania ze
wzniesienia należy jechać na takim
samym biegu i ze zbliżoną
prędkością jak przy wjeżdżaniu na
wzniesienie.
Zwiększyć ciśnienie powietrza w oponach do wartości odpowiadającej
maksymalnemu obciążeniu 3 331.
Ciągnięcie przyczepy Obciążenie przyczepy
Maksymalna dopuszczalna masa
całkowita ciągniętej przyczepy
uzależniona jest od wersji
samochodu i mocy silnika. Jej
przekraczanie jest zabronione.
Rzeczywiste obciążenie stanowi
różnicę pomiędzy rzeczywistą masą
całkowitą przyczepy a rzeczywistym
obciążeniem haka holowniczego.Dopuszczalna masa ciągniętej
przyczepy jest podana w dowodzie rejestracyjnym samochodu. Jeśli nie
określono inaczej, dane takie mają
zastosowanie przy pokonywaniu
wzniesień o nachyleniu do 12%.
Dopuszczalna masa ciągniętej
przyczepy dotyczy wzniesień
nieprzekraczających podanego
nachylenia i wysokości 0 n.p.m. Moc
silnika i zdolność samochodu do
pokonywania wzniesień spadają
wraz ze wzrostem wysokości i
związanym z tym obniżeniem
gęstości powietrza. Z tego względu
dopuszczalna masa ciągniętej
przyczepy maleje o 10% na każde
1000 m wysokości nad poziomem
morza. Zmniejszenie obciążenia nie
jest konieczne w przypadku jazdy po
drogach o niewielkim nachyleniu
(poniżej 8%, np. autostrady).
Suma rzeczywistej masy całkowitej
przyczepy i rzeczywistej masy
całkowitej samochodu nie może
przekroczyć dopuszczalnej masy
całkowitej zestawu, którą można
znaleźć na tabliczce identyfikacyjnej
3 316.Pionowe obciążenie sprzęgu
Pionowe obciążenie sprzęgu to
obciążenie wywierane przez dyszel
przyczepy na hak holowniczy. Można je zmienić przez odpowiednie
przemieszczenie ładunku na
przyczepie.
Wartość maksymalnego
dopuszczalnego obciążenia haka holowniczego (85 kg) jest podana na
tabliczce identyfikacyjnej haka oraz w
dowodzie rejestracyjnym pojazdu.
Należy zawsze dążyć do uzyskania
obciążenia haka równego wartości
maksymalnej, szczególnie w
przypadku ciężkich przyczep.
Pionowe obciążenie sprzęgu nigdy
nie powinno być mniejsze niż 25 kg.

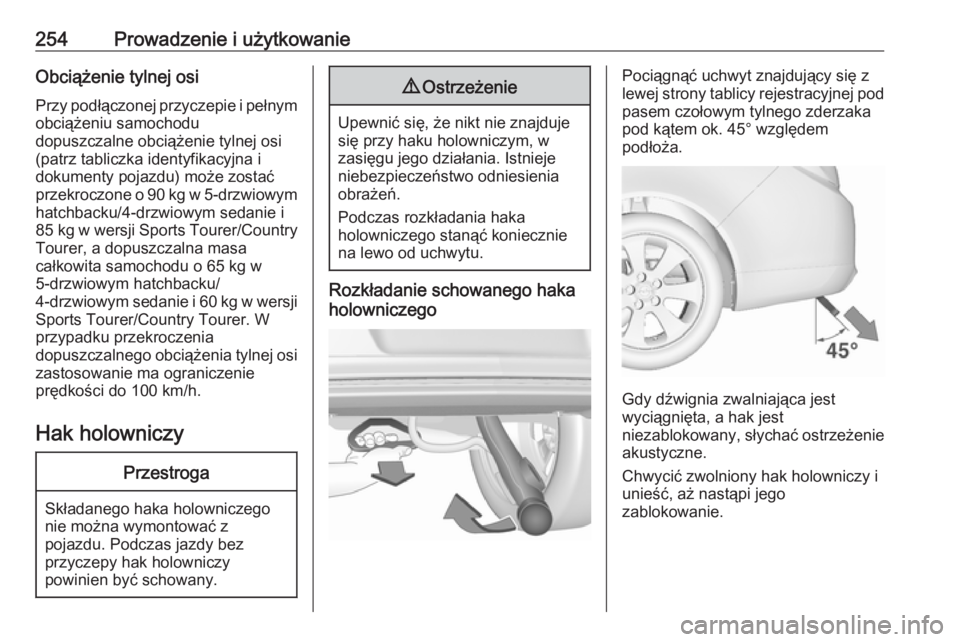

254Prowadzenie i użytkowanieObciążenie tylnej osi
Przy podłączonej przyczepie i pełnym obciążeniu samochodu
dopuszczalne obciążenie tylnej osi
(patrz tabliczka identyfikacyjna i
dokumenty pojazdu) może zostać
przekroczone o 90 kg w 5-drzwiowym
hatchbacku/4-drzwiowym sedanie i
85 kg w wersji Sports Tourer/Country
Tourer, a dopuszczalna masa
całkowita samochodu o 65 kg w
5-drzwiowym hatchbacku/
4-drzwiowym sedanie i 60 kg w wersji
Sports Tourer/Country Tourer. W
przypadku przekroczenia
dopuszczalnego obciążenia tylnej osi
zastosowanie ma ograniczenie
prędkości do 100 km/h.
Hak holowniczyPrzestroga
Składanego haka holowniczego
nie można wymontować z
pojazdu. Podczas jazdy bez
przyczepy hak holowniczy
powinien być schowany.
9 Ostrzeżenie
Upewnić się, że nikt nie znajduje
się przy haku holowniczym, w
zasięgu jego działania. Istnieje
niebezpieczeństwo odniesienia
obrażeń.
Podczas rozkładania haka
holowniczego stanąć koniecznie
na lewo od uchwytu.
Rozkładanie schowanego haka
holowniczego
Pociągnąć uchwyt znajdujący się z
lewej strony tablicy rejestracyjnej pod
pasem czołowym tylnego zderzaka
pod kątem ok. 45° względem
podłoża.
Gdy dźwignia zwalniająca jest
wyciągnięta, a hak jest
niezablokowany, słychać ostrzeżenie akustyczne.
Chwycić zwolniony hak holowniczy i
unieść, aż nastąpi jego
zablokowanie.
