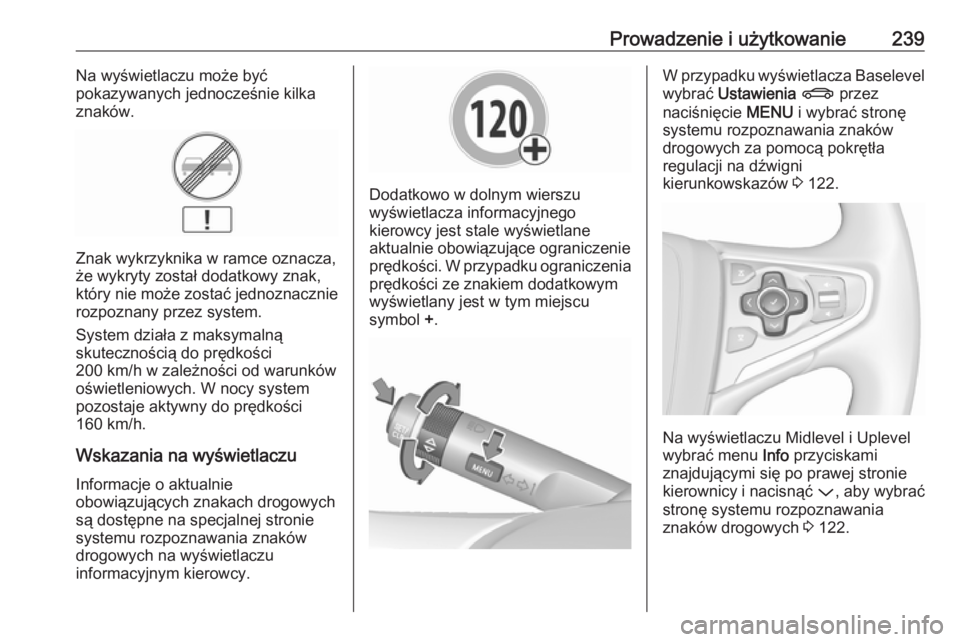

Prowadzenie i użytkowanie239Na wyświetlaczu może być
pokazywanych jednocześnie kilka
znaków.
Znak wykrzyknika w ramce oznacza,
że wykryty został dodatkowy znak,
który nie może zostać jednoznacznie
rozpoznany przez system.
System działa z maksymalną
skutecznością do prędkości
200 km/h w zależności od warunków
oświetleniowych. W nocy system pozostaje aktywny do prędkości
160 km/h.
Wskazania na wyświetlaczu
Informacje o aktualnie
obowiązujących znakach drogowych
są dostępne na specjalnej stronie
systemu rozpoznawania znaków
drogowych na wyświetlaczu
informacyjnym kierowcy.
Dodatkowo w dolnym wierszu
wyświetlacza informacyjnego
kierowcy jest stale wyświetlane
aktualnie obowiązujące ograniczenie
prędkości. W przypadku ograniczenia
prędkości ze znakiem dodatkowym
wyświetlany jest w tym miejscu
symbol +.
W przypadku wyświetlacza Baselevel
wybrać Ustawienia X przez
naciśnięcie MENU i wybrać stronę
systemu rozpoznawania znaków drogowych za pomocą pokrętła
regulacji na dźwigni
kierunkowskazów 3 122.
Na wyświetlaczu Midlevel i Uplevel
wybrać menu Info przyciskami
znajdującymi się po prawej stronie
kierownicy i nacisnąć P, aby wybrać
stronę systemu rozpoznawania
znaków drogowych 3 122.

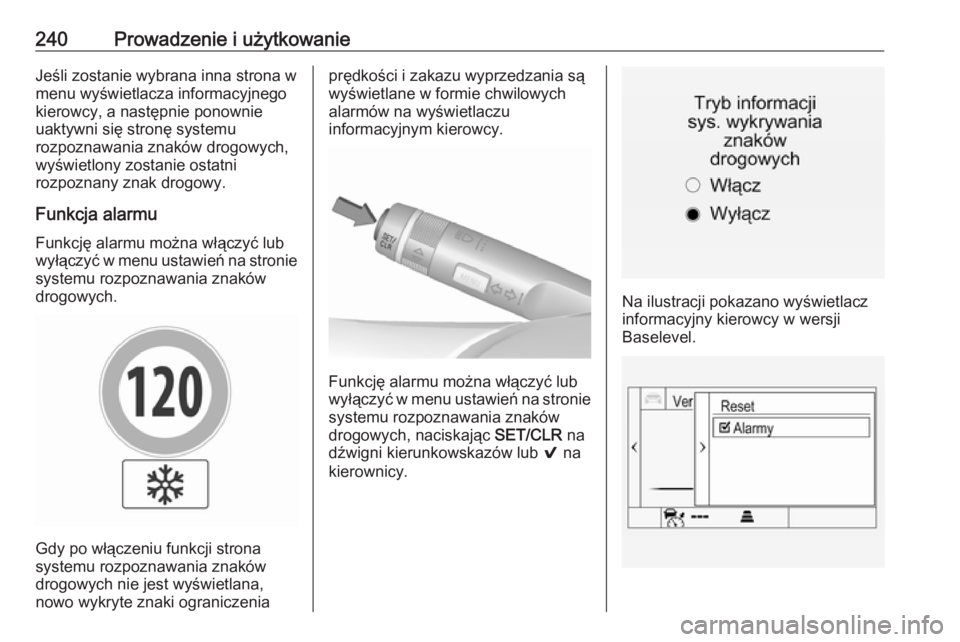

240Prowadzenie i użytkowanieJeśli zostanie wybrana inna strona w
menu wyświetlacza informacyjnego
kierowcy, a następnie ponownie
uaktywni się stronę systemu
rozpoznawania znaków drogowych,
wyświetlony zostanie ostatni
rozpoznany znak drogowy.
Funkcja alarmu Funkcję alarmu można włączyć lub
wyłączyć w menu ustawień na stronie systemu rozpoznawania znaków
drogowych.
Gdy po włączeniu funkcji strona
systemu rozpoznawania znaków drogowych nie jest wyświetlana,
nowo wykryte znaki ograniczenia
prędkości i zakazu wyprzedzania są
wyświetlane w formie chwilowych
alarmów na wyświetlaczu
informacyjnym kierowcy.
Funkcję alarmu można włączyć lub
wyłączyć w menu ustawień na stronie systemu rozpoznawania znaków
drogowych, naciskając SET/CLR na
dźwigni kierunkowskazów lub 9 na
kierownicy.
Na ilustracji pokazano wyświetlacz informacyjny kierowcy w wersji
Baselevel.

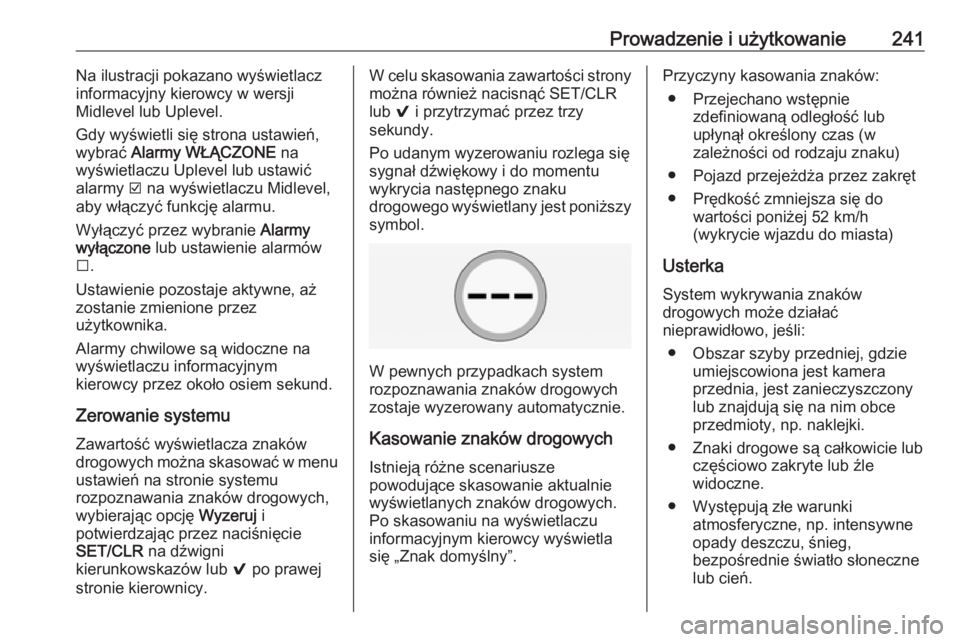

Prowadzenie i użytkowanie241Na ilustracji pokazano wyświetlacz
informacyjny kierowcy w wersji
Midlevel lub Uplevel.
Gdy wyświetli się strona ustawień,
wybrać Alarmy WŁĄCZONE na
wyświetlaczu Uplevel lub ustawić alarmy J na wyświetlaczu Midlevel,
aby włączyć funkcję alarmu.
Wyłączyć przez wybranie Alarmy
wyłączone lub ustawienie alarmów
I .
Ustawienie pozostaje aktywne, aż
zostanie zmienione przez
użytkownika.
Alarmy chwilowe są widoczne na wyświetlaczu informacyjnym
kierowcy przez około osiem sekund.
Zerowanie systemu Zawartość wyświetlacza znaków
drogowych można skasować w menu
ustawień na stronie systemu
rozpoznawania znaków drogowych,
wybierając opcję Wyzeruj i
potwierdzając przez naciśnięcie
SET/CLR na dźwigni
kierunkowskazów lub 9 po prawej
stronie kierownicy.W celu skasowania zawartości strony można również nacisnąć SET/CLR
lub 9 i przytrzymać przez trzy
sekundy.
Po udanym wyzerowaniu rozlega się
sygnał dźwiękowy i do momentu
wykrycia następnego znaku
drogowego wyświetlany jest poniższy
symbol.
W pewnych przypadkach system
rozpoznawania znaków drogowych
zostaje wyzerowany automatycznie.
Kasowanie znaków drogowych Istnieją różne scenariusze
powodujące skasowanie aktualnie
wyświetlanych znaków drogowych.
Po skasowaniu na wyświetlaczu
informacyjnym kierowcy wyświetla
się „Znak domyślny”.
Przyczyny kasowania znaków:
● Przejechano wstępnie zdefiniowaną odległość lub
upłynął określony czas (w
zależności od rodzaju znaku)
● Pojazd przejeżdża przez zakręt
● Prędkość zmniejsza się do wartości poniżej 52 km/h
(wykrycie wjazdu do miasta)
Usterka
System wykrywania znaków
drogowych może działać
nieprawidłowo, jeśli:
● Obszar szyby przedniej, gdzie umiejscowiona jest kamera
przednia, jest zanieczyszczony
lub znajdują się na nim obce
przedmioty, np. naklejki.
● Znaki drogowe są całkowicie lub częściowo zakryte lub źle
widoczne.
● Występują złe warunki atmosferyczne, np. intensywne
opady deszczu, śnieg,
bezpośrednie światło słoneczne
lub cień.

242Prowadzenie i użytkowanie●Znaki drogowe są nieprawidłowo
zamocowane lub są uszkodzone.
● Znaki drogowe są niezgodne z konwencją wiedeńską dotyczącą
znaków drogowych (Wiener
Übereinkommen über
Straßenverkehrszeichen).Przestroga
System ma ułatwiać kierowcy dostrzeganie wybranych znaków
drogowych w określonym zakresie
prędkości. Nie wolno ignorować
znaków drogowych, które nie są
wyświetlane przez system.
System nie rozpoznaje żadnych
innych, niekonwencjonalnych
znaków drogowych, które mogą
sygnalizować początek lub koniec obowiązywania ograniczenia
prędkości.
Świadomość dysponowania tą specjalną funkcją nie powinna
skłaniać do wykonywania
niebezpiecznych manewrów.
Prędkość należy zawsze
dostosowywać do warunków na drodze.
Systemy ułatwiające jazdę nie
zwalniają kierowcy od pełnej
odpowiedzialności za
prowadzenie pojazdu.
System ostrzegania o
opuszczeniu pasa ruchu
System ostrzegania o opuszczeniupasa ruchu analizuje obraz z kamery
przedniej w celu śledzenia oznaczeń
pasa ruchu, po którym porusza się
samochód. System wykrywa zmiany
pasa ruchu i ostrzega kierowcę w
przypadku niezamierzonych zmian
pasa poprzez sygnały wizualne i
akustyczne.
Kryteria wykrycia niezamierzonej
zmiany pasa ruchu:
● Brak włączonego kierunkowskazu.
● Brak ruchu pedału hamulca.
● Brak aktywnego naciskania pedału przyspieszenia lub brak
przyspieszania.
● Brak aktywnego kierowania.
Jeśli kierowca jest aktywny, nie
zostanie włączone ostrzeżenie.
Włączanie
System ostrzegania o opuszczeniu
pasa ruchu uaktywnia się poprzez
naciśnięcie ). Świecąca się dioda w
przycisku informuje, że system jest
włączony. Gdy lampka kontrolna ) w
zespole wskaźników pali się na
zielono, system jest gotowy do pracy.

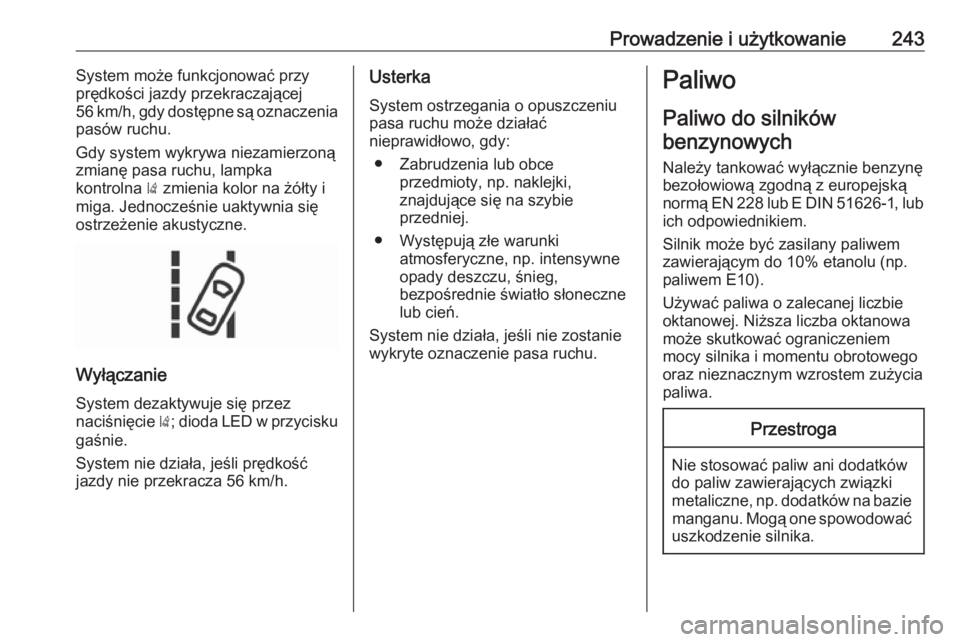

Prowadzenie i użytkowanie243System może funkcjonować przy
prędkości jazdy przekraczającej
56 km/h, gdy dostępne są oznaczenia
pasów ruchu.
Gdy system wykrywa niezamierzoną
zmianę pasa ruchu, lampka
kontrolna ) zmienia kolor na żółty i
miga. Jednocześnie uaktywnia się
ostrzeżenie akustyczne.
Wyłączanie
System dezaktywuje się przez
naciśnięcie ); dioda LED w przycisku
gaśnie.
System nie działa, jeśli prędkość
jazdy nie przekracza 56 km/h.
Usterka
System ostrzegania o opuszczeniu pasa ruchu może działać
nieprawidłowo, gdy:
● Zabrudzenia lub obce przedmioty, np. naklejki,
znajdujące się na szybie
przedniej.
● Występują złe warunki atmosferyczne, np. intensywne
opady deszczu, śnieg,
bezpośrednie światło słoneczne
lub cień.
System nie działa, jeśli nie zostanie
wykryte oznaczenie pasa ruchu.Paliwo
Paliwo do silników benzynowych
Należy tankować wyłącznie benzynę
bezołowiową zgodną z europejską
normą EN 228 lub E DIN 51626-1, lub ich odpowiednikiem.
Silnik może być zasilany paliwem zawierającym do 10% etanolu (np.
paliwem E10).
Używać paliwa o zalecanej liczbie
oktanowej. Niższa liczba oktanowa
może skutkować ograniczeniem
mocy silnika i momentu obrotowego
oraz nieznacznym wzrostem zużycia
paliwa.Przestroga
Nie stosować paliw ani dodatków
do paliw zawierających związki
metaliczne, np. dodatków na bazie manganu. Mogą one spowodować
uszkodzenie silnika.

244Prowadzenie i użytkowaniePrzestroga
Użycie paliwa niespełniającego
wymogów normy EN 228 lub E
DIN 51626-1, lub ich
odpowiednika może prowadzić do powstawania osadów lub
uszkodzenia silnika.
Przestroga
Zatankowanie paliwa o liczbie
oktanowej niższej od najniższej
dopuszczalnej wartości może
doprowadzić do
niekontrolowanego spalania
paliwa i uszkodzenia silnika.
Specjalne wymagania silnika
dotyczące liczby oktanowej podano w
przeglądzie danych technicznych
silnika 3 321. Wymagania dla
danego kraju wyszczególnione na
naklejce umieszczonej na klapce
wlewu paliwa mogą mieć
pierwszeństwo.
Paliwo do silników
wysokoprężnych
Należy tankować wyłącznie olej
napędowy zgodny z normą EN 590.
W krajach poza obszarem Unii
Europejskiej stosować paliwo Euro-
Diesel o zawartości siarki poniżej
50 ppm.Przestroga
Użycie paliwa niespełniającego
wymogów normy EN 590 lub jej odpowiednika może doprowadzić
do utraty mocy, przyspieszonego
zużycia lub uszkodzenia silnika.
Nie używać oleju do silników
okrętowych, olejów opałowych,
paliwa Aquazole lub podobnych
wodnych emulsji oleju napędowego.
Olej napędowy nie może być
mieszany z paliwami
przeznaczonymi do silników
benzynowych.
Gaz płynny
Gaz płynny jest znany pod nazwą
angielską LPG (Liquefied Petroleum
Gas) lub francuską GPL (Gaz de
Pétrole Liquéfié). LPG jest także
nazywany autogazem.
LPG zawiera głównie propan i butan.
Liczba oktanowa tego paliwa wynosi
od 105 do 115, w zależności od
zawartości butanu. LPG jest
przechowywany w postaci ciekłej pod
ciśnieniem od około pięciu do
dziesięciu barów.
Temperatura wrzenia zależy od
ciśnienia i proporcji składników. Przy
ciśnieniu atmosferycznym wynosi
ona od -42 °C (czysty propan) do
-0,5 °C (czysty butan).Przestroga
Układ zasilania LPG działa w temperaturze otoczenia od ok.
-8 °C do 100 °C.

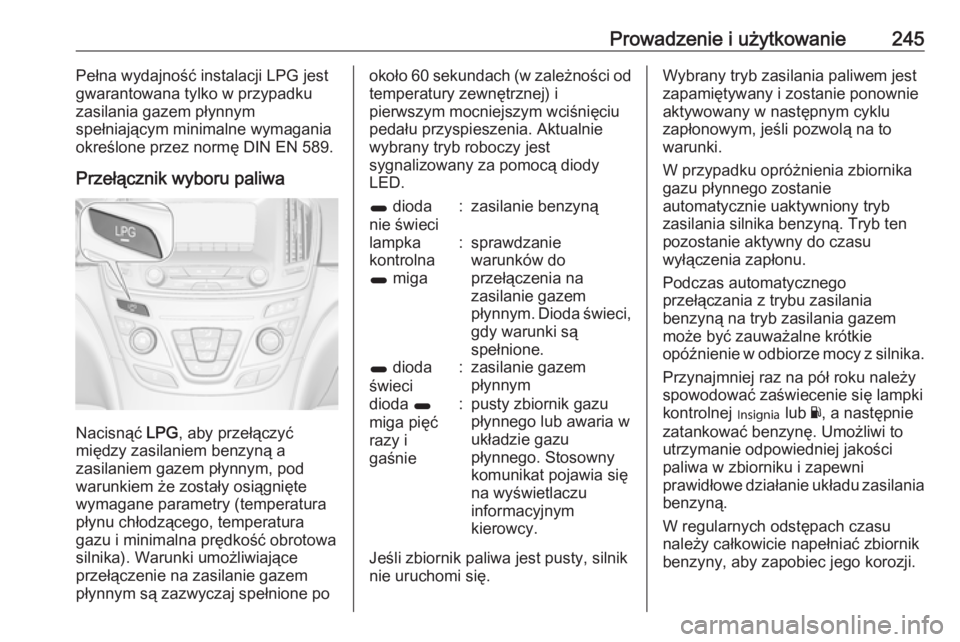

Prowadzenie i użytkowanie245Pełna wydajność instalacji LPG jest
gwarantowana tylko w przypadku
zasilania gazem płynnym
spełniającym minimalne wymagania
określone przez normę DIN EN 589.
Przełącznik wyboru paliwa
Nacisnąć LPG, aby przełączyć
między zasilaniem benzyną a
zasilaniem gazem płynnym, pod
warunkiem że zostały osiągnięte
wymagane parametry (temperatura płynu chłodzącego, temperatura
gazu i minimalna prędkość obrotowa
silnika). Warunki umożliwiające
przełączenie na zasilanie gazem
płynnym są zazwyczaj spełnione po
około 60 sekundach (w zależności od temperatury zewnętrznej) i
pierwszym mocniejszym wciśnięciu
pedału przyspieszenia. Aktualnie
wybrany tryb roboczy jest
sygnalizowany za pomocą diody
LED.1 dioda
nie świeci:zasilanie benzynąlampka
kontrolna
1 miga:sprawdzanie
warunków do
przełączenia na
zasilanie gazem
płynnym. Dioda świeci,
gdy warunki są
spełnione.1 dioda
świeci:zasilanie gazem
płynnymdioda 1
miga pięć
razy i
gaśnie:pusty zbiornik gazu
płynnego lub awaria w
układzie gazu
płynnego. Stosowny
komunikat pojawia się
na wyświetlaczu
informacyjnym
kierowcy.
Jeśli zbiornik paliwa jest pusty, silnik nie uruchomi się.
Wybrany tryb zasilania paliwem jestzapamiętywany i zostanie ponownie
aktywowany w następnym cyklu
zapłonowym, jeśli pozwolą na to
warunki.
W przypadku opróżnienia zbiornika
gazu płynnego zostanie
automatycznie uaktywniony tryb
zasilania silnika benzyną. Tryb ten
pozostanie aktywny do czasu
wyłączenia zapłonu.
Podczas automatycznego
przełączania z trybu zasilania
benzyną na tryb zasilania gazem
może być zauważalne krótkie
opóźnienie w odbiorze mocy z silnika.
Przynajmniej raz na pół roku należy
spowodować zaświecenie się lampki
kontrolnej I lub Y, a następnie
zatankować benzynę. Umożliwi to
utrzymanie odpowiedniej jakości
paliwa w zbiorniku i zapewni
prawidłowe działanie układu zasilania
benzyną.
W regularnych odstępach czasu
należy całkowicie napełniać zbiornik
benzyny, aby zapobiec jego korozji.

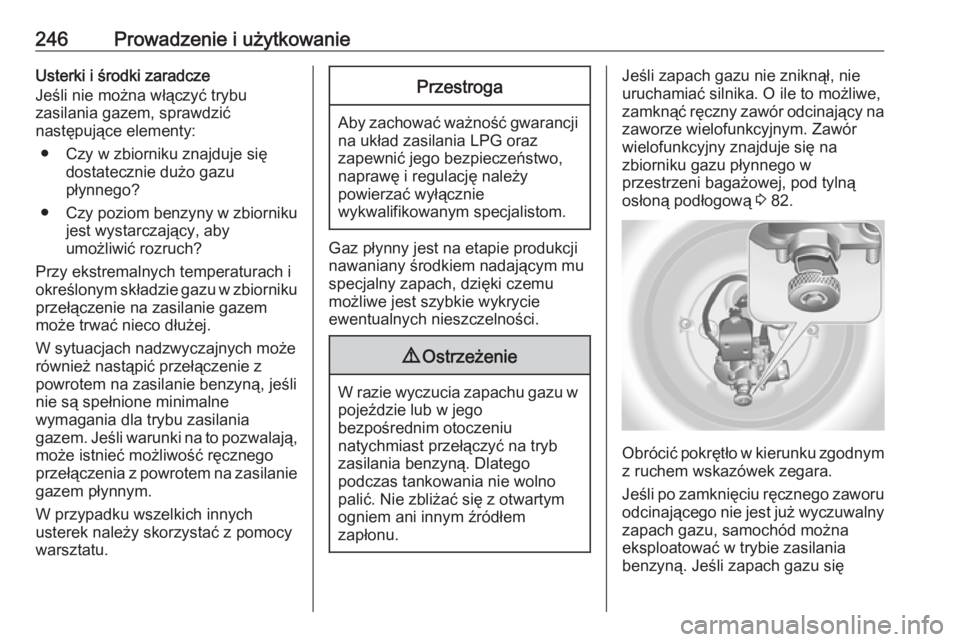

246Prowadzenie i użytkowanieUsterki i środki zaradcze
Jeśli nie można włączyć trybu
zasilania gazem, sprawdzić
następujące elementy:
● Czy w zbiorniku znajduje się dostatecznie dużo gazu
płynnego?
● Czy poziom benzyny w zbiorniku
jest wystarczający, aby
umożliwić rozruch?
Przy ekstremalnych temperaturach i
określonym składzie gazu w zbiorniku
przełączenie na zasilanie gazem
może trwać nieco dłużej.
W sytuacjach nadzwyczajnych może
również nastąpić przełączenie z
powrotem na zasilanie benzyną, jeśli
nie są spełnione minimalne
wymagania dla trybu zasilania
gazem. Jeśli warunki na to pozwalają,
może istnieć możliwość ręcznego przełączenia z powrotem na zasilanie gazem płynnym.
W przypadku wszelkich innych
usterek należy skorzystać z pomocy
warsztatu.Przestroga
Aby zachować ważność gwarancji
na układ zasilania LPG oraz
zapewnić jego bezpieczeństwo,
naprawę i regulację należy
powierzać wyłącznie
wykwalifikowanym specjalistom.
Gaz płynny jest na etapie produkcji
nawaniany środkiem nadającym mu specjalny zapach, dzięki czemu
możliwe jest szybkie wykrycie
ewentualnych nieszczelności.
9 Ostrzeżenie
W razie wyczucia zapachu gazu w
pojeździe lub w jego
bezpośrednim otoczeniu
natychmiast przełączyć na tryb
zasilania benzyną. Dlatego
podczas tankowania nie wolno
palić. Nie zbliżać się z otwartym
ogniem ani innym źródłem
zapłonu.
Jeśli zapach gazu nie zniknął, nie
uruchamiać silnika. O ile to możliwe,
zamknąć ręczny zawór odcinający na zaworze wielofunkcyjnym. Zawór
wielofunkcyjny znajduje się na
zbiorniku gazu płynnego w
przestrzeni bagażowej, pod tylną
osłoną podłogową 3 82.
Obrócić pokrętło w kierunku zgodnym
z ruchem wskazówek zegara.
Jeśli po zamknięciu ręcznego zaworu
odcinającego nie jest już wyczuwalny zapach gazu, samochód można
eksploatować w trybie zasilania
benzyną. Jeśli zapach gazu się
