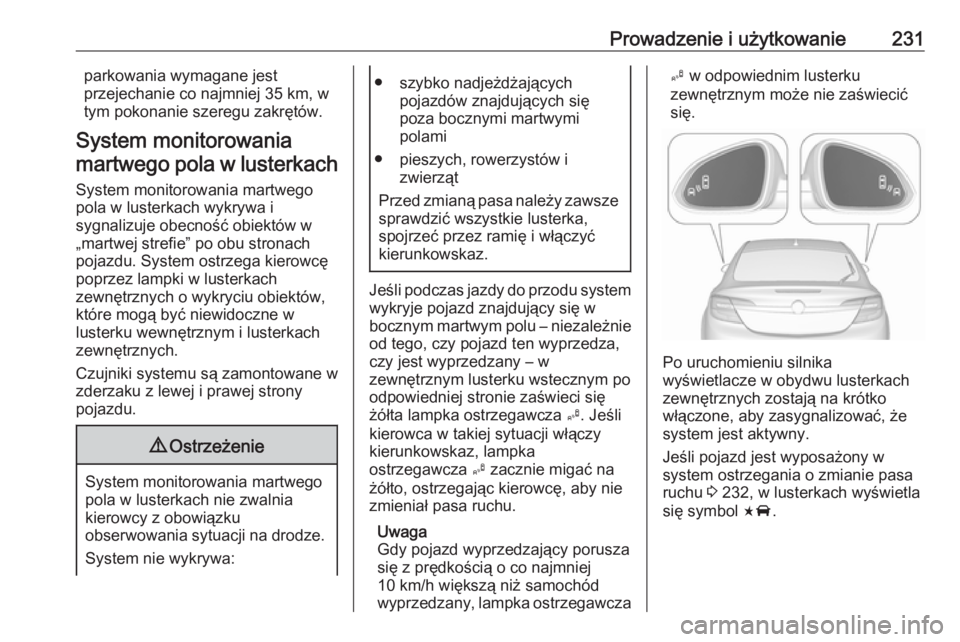

Prowadzenie i użytkowanie231parkowania wymagane jest
przejechanie co najmniej 35 km, w tym pokonanie szeregu zakrętów.
System monitorowania martwego pola w lusterkach
System monitorowania martwego
pola w lusterkach wykrywa i
sygnalizuje obecność obiektów w
„martwej strefie” po obu stronach
pojazdu. System ostrzega kierowcę
poprzez lampki w lusterkach
zewnętrznych o wykryciu obiektów,
które mogą być niewidoczne w
lusterku wewnętrznym i lusterkach
zewnętrznych.
Czujniki systemu są zamontowane w zderzaku z lewej i prawej strony
pojazdu.9 Ostrzeżenie
System monitorowania martwego
pola w lusterkach nie zwalnia
kierowcy z obowiązku
obserwowania sytuacji na drodze.
System nie wykrywa:
● szybko nadjeżdżających pojazdów znajdujących się
poza bocznymi martwymi
polami
● pieszych, rowerzystów i zwierząt
Przed zmianą pasa należy zawsze
sprawdzić wszystkie lusterka,
spojrzeć przez ramię i włączyć
kierunkowskaz.
Jeśli podczas jazdy do przodu system wykryje pojazd znajdujący się w
bocznym martwym polu – niezależnie
od tego, czy pojazd ten wyprzedza,
czy jest wyprzedzany – w
zewnętrznym lusterku wstecznym po
odpowiedniej stronie zaświeci się
żółta lampka ostrzegawcza B. Jeśli
kierowca w takiej sytuacji włączy
kierunkowskaz, lampka
ostrzegawcza B zacznie migać na
żółto, ostrzegając kierowcę, aby nie
zmieniał pasa ruchu.
Uwaga
Gdy pojazd wyprzedzający porusza się z prędkością o co najmniej
10 km/h większą niż samochód
wyprzedzany, lampka ostrzegawcza
B w odpowiednim lusterku
zewnętrznym może nie zaświecić
się.
Po uruchomieniu silnika
wyświetlacze w obydwu lusterkach
zewnętrznych zostają na krótko
włączone, aby zasygnalizować, że
system jest aktywny.
Jeśli pojazd jest wyposażony w
system ostrzegania o zmianie pasa
ruchu 3 232, w lusterkach wyświetla
się symbol F.

232Prowadzenie i użytkowanie
System można aktywować i
dezaktywować w opcji personalizacji
ustawień.
Wybrać odpowiednie ustawienia w
Ustawienia , I Pojazd w kolorowym
wyświetlaczu kierowcy.
Kolorowy wyświetlacz informacyjny 3 129.
Personalizacja ustawień 3 133.
O dezaktywacji systemu informuje komunikat pojawiający się na
wyświetlaczu informacyjnym
kierowcy.
Strefy wykrywania
Zasięg czujników systemu obejmuje
strefę o długości ok. 3,5 m po obu
stronach pojazdu. Strefa ta rozciąga
się na odległość ok. 3 metrów od
każdego lusterka zewnętrznego w
kierunku tyłu pojazdu. Wysokość
strefy wykrywania wynosi od około
0,5 metra do 2 metrów powyżej
podłoża.
System ten zostaje wyłączony, jeśli pojazd holuje przyczepę.
System monitorowania martwego
pola w lusterkach nie uruchamia
sygnalizacji, gdy w strefie wykrywania pojawiają się nieruchome obiekty,
takie jak barierki, słupy, krawężniki, ściany czy belki. Pojazdy
zaparkowane lub nadjeżdżające z
naprzeciwka również nie są
wykrywane.
Usterka
W normalnych warunkach mogą
sporadycznie mieć miejsce fałszywe
alarmy.System monitorowania martwego
pola w lusterkach nie działa, gdy lewy
lub prawy róg tylnego zderzaka jest
przykryty warstwą błota, brudu,
śniegu, lodu, brei, a także podczas
intensywnych opadów deszczu.
Wskazówki dotyczące czyszczenia
3 308.
W razie usterki lub wystąpienia
czynników przejściowych
uniemożliwiających działanie
systemu, na wyświetlaczu
informacyjnym kierowcy pojawia się
komunikat. Należy skorzystać z
pomocy warsztatu.
Ostrzeżenie o zmianie pasa ruchu
Dodatkowo, obok systemu
monitorowania martwego pola w
lusterkach 3 231 system ostrzegania
o zmianie pasa ruchu rozpoznaje gwałtownie zbliżające się pojazdy z
tyłu na sąsiednich pasach ruchu.

Prowadzenie i użytkowanie233Jeśli pojazd jest wyposażony w
system ostrzegania o zmianie pasa
ruchu, zawsze obejmuje on system
monitorowania martwego pola w lusterkach.
Po wykryciu gwałtownie zbliżających
się z tyłu pojazdów system wyświetla
ostrzeżenie w każdym lusterku
zewnętrznym.
W tylnym zderzaku znajdują się
radarowe czujniki odległości.9 Ostrzeżenie
Układ ostrzegania o zmianie pasa
ruchu nie zwalnia kierowcy z
obserwacji obszaru wokół
pojazdu.
Przed zmianą pasa należy zawsze
sprawdzić wszystkie lusterka,
spojrzeć przez ramię i włączyć
kierunkowskaz.
Gdy system wykryje pojazd
nadjeżdżający z tyłu ze znacznie
większą prędkością, w odpowiednim lusterku zewnętrznym zapali się żółty symbol ostrzegawczy F. Jeśli
kierowca w takiej sytuacji włączy
kierunkowskaz, lampka
ostrzegawcza F zacznie migać na
bursztynowo, ostrzegając kierowcę, aby nie zmieniał pasa ruchu.
Po uruchomieniu silnika
wyświetlacze w obydwu lusterkach
zewnętrznych zostają na krótko
włączone, aby zasygnalizować, że
system jest aktywny.
Strefy wykrywania
Zasięg czujników systemu obejmuje
strefę o szerokości około 3,5 metra po
obu stronach pojazdu, około 3 metry
do tyłu dla systemu monitorowania
martwego pola w lusterkach A i około
70 metrów do tyłu dla systemu
ostrzegania o zmianie pasa ruchu B
na równoległych pasach ruchu.
Początek stref wyznaczają oba
lusterka boczne. Wysokość strefy
wykrywania wynosi od ok. 0,5 metra
do 2 metrów powyżej podłoża.

234Prowadzenie i użytkowanieWyłączanie
Włączanie i wyłączanie ostrzeżenia o
zmianie pasa ruchu można ustawić w
menu personalizacji ustawień w
kolorowym wyświetlaczu
informacyjnym.
Wybrać odpowiednie ustawienia w
Ustawienia , I Pojazd w kolorowym
wyświetlaczu kierowcy.
Kolorowy wyświetlacz informacyjny
3 129.
Personalizacja ustawień 3 133.
System ten zostaje wyłączony, jeśli
pojazd holuje przyczepę.
O dezaktywacji systemu informuje
komunikat pojawiający się na
wyświetlaczu informacyjnym
kierowcy.
Uwaga
Fabrycznie nowy układ wymaga
kalibracji. W celu zapewnienia
optymalnego działania, możliwie jak najszybciej przeprowadzić jazdę na
prostej autostradzie z obiektami na
poboczu np. barierkami.Usterka
W normalnych warunkach oraz na
ostrych zakrętach mogą
sporadycznie mieć miejsce fałszywe
alarmy. W pewnych warunkach
pogodowych (deszcz, grad itp.)
system może chwilowo ostrzegać o
obiektach znajdujących się w
martwym polu. Jazda po mokrej
drodze lub wjechanie z suchej na
mokrą nawierzchnię może
spowodować wygenerowanie
ostrzeżenia, ponieważ system może
wykryć rozbryzgiwaną wodę. W
przeciwnym razie system może
wyświetlić ostrzeżenie z powodu
wykrycia barierek, znaków
drogowych, drzew, krzewów lub
innych nieruchomych obiektów. Jest
to normalne działanie i system nie
wymaga serwisowania.
System ostrzegania o zmianie pasa
ruchu może nie działać, gdy lewy lub
prawy róg tylnego zderzaka jest
przykryty warstwą błota, brudu,
śniegu, lodu lub brei. Wskazówki
dotyczące czyszczenia 3 308.W razie usterki lub wystąpienia
czynników przejściowych
uniemożliwiających działanie
systemu, na wyświetlaczu
informacyjnym kierowcy pojawia się
komunikat. Należy skorzystać z
pomocy warsztatu.
Kamera wsteczna
Kamera wsteczna wspomaga
kierowcę podczas cofania,
przekazując obraz obszaru za
pojazdem.
Obraz z kamery jest wyświetlany na
kolorowym wyświetlaczu
informacyjnym.9 Ostrzeżenie
Kamera wsteczna nie zwalnia
kierowcy z obowiązku obserwacji
obszaru za pojazdem. Należy
pamiętać, że na wyświetlaczu nie
są widoczne obiekty znajdujące
się poza polem widzenia kamery i
czujników inteligentnego systemu

Prowadzenie i użytkowanie235wspomagania parkowania, np.
poniżej zderzaka lub pod
pojazdem.
Nie cofać kierując się tylko
obrazem wyświetlanym na
wyświetlaczu informacyjnym i
przed rozpoczęciem jazdy do tyłu
sprawdzić obszar za pojazdem i
wokół niego.
Włączanie
Kamera wsteczna jest uruchamiana
automatycznie w momencie
włączenia biegu wstecznego.
Funkcjonowanie
Kamera jest zamontowana między
lampkami oświetlenia tablicy
rejestracyjnej i wyposażona w
obiektyw o kącie widzenia 130°.
Ze względu na wysokie
umiejscowienie kamery, na
wyświetlaczu widoczny jest tylny
zderzak, co pozwala kierowcy na
zorientowanie się co do położenia pojazdu.
Obszar rejestrowany przez kamerę
jest ograniczony. Odległość
widoczna na wyświetlaczu różni się
od rzeczywistej odległości.
Linie pomocnicze
Dynamiczne linie pomocnicze to
poziome linie naniesione na obraz z
kamery w odstępach co 1 metr,
pomagające kierowcy ustalić
odległość od wyświetlanych
przeszkód.
Wyświetlany jest również
przewidywany tor jazdy
odzwierciedlający aktualny kąt skrętu
kierownicy.
Funkcję można wyłączyć w menu personalizacji ustawień w kolorowym
wyświetlaczu informacyjnym.

236Prowadzenie i użytkowanieWybrać odpowiednie ustawienia w
Ustawienia , I Pojazd w kolorowym
wyświetlaczu kierowcy.
Kolorowy wyświetlacz informacyjny 3 129.
Personalizacja ustawień 3 133.
Symbole ostrzegawcze
Symbole ostrzegawcze są
wyświetlane w formie trójkątów 9 i
informują o przeszkodach wykrytych
przez tylne czujniki inteligentnego
systemu wspomagania parkowania.
Dodatkowo, na wyświetlaczu
informacyjnym w górnym wierszu
pojawia się 9 z ostrzeżeniem o
konieczności sprawdzenia otoczenia
pojazdu.
Wyłączanie
Kamera zostaje wyłączona po
przekroczeniu określonej prędkości
podczas jazdy do przodu lub gdy bieg
wsteczny nie jest włączony przez ok.
10 sekund.
Włączanie i wyłączanie kamery
wstecznej można ustawić w menu
personalizacji ustawień w kolorowym
wyświetlaczu informacyjnym.Wybrać odpowiednie ustawienia w
Ustawienia , I Pojazd w kolorowym
wyświetlaczu kierowcy.
Kolorowy wyświetlacz informacyjny
3 129.
Personalizacja ustawień 3 133.
Usterka Komunikaty usterek są wyświetlane
wraz z symbolem 9 w górnym
wierszu wyświetlacza
informacyjnego.
Kamera wsteczna może działać
nieprawidłowo, gdy:
● Wokół pojazdu jest ciemno.
● Na soczewki kamery pada światło słoneczne lub wiązka
światła z reflektorów.
● Obiektyw kamery pokrywa lód, śnieg, błoto lub inna substancja.
Oczyścić soczewkę, spłukać ją
wodą i wytrzeć miękką szmatką.
● Tylna klapa nie została prawidłowo zamknięta.
● Pojazd holuje przyczepę.● Pojazd uczestniczył w wypadku, w którym został uderzony w tył.
● Występują skrajnie duże zmiany temperatur.
Ostrzeżenie o pojeździe zbliżającym się z tyłu
Dodatkowo, oprócz kamery
wstecznej 3 234 , układ ostrzegania o
pojeździe zbliżającym się z tyłu
ostrzega o innych pojazdach
jadących z lewej lub prawej strony
podczas cofania pojazdu. Gdy
zostanie rozpoznany pojazd
zbliżający się z tyłu i kamera
wsteczna jest włączona, na
kolorowym wyświetlaczu
informacyjnym pojawi się trójkąt
ostrzegawczy ze strzałką K,
pokazującą kierunek ruchu.
Dodatkowo z głośników z
odpowiedniej strony zostaną
wyemitowane trzy krótkie sygnały
dźwiękowe.

Prowadzenie i użytkowanie237
W bocznych częściach zderzaka
tylnego znajdują się radarowe
czujniki odległości.
9 Ostrzeżenie
Układ ostrzegania o pojeździe
zbliżającym się z tyłu nie zwalnia
kierowcy z obowiązku obserwacji
obszaru wokół pojazdu. Należy
pamiętać, że obiekty znajdujące
się poza zasięgiem czujników np.
pod zderzakiem lub pod
samochodem nie są wyświetlane.
System nie wykrywa pieszych,
dzieci ani zwierząt.
Nie cofać kierując się tylko
obrazem wyświetlanym na
wyświetlaczu informacyjnym i
przed rozpoczęciem jazdy do tyłu
sprawdzić obszar za pojazdem i
wokół niego.
Włączanie
Po włączeniu biegu wstecznego
uaktywnia się układ ostrzegania o
pojeździe zbliżającym się z tyłu i
kamera wsteczna.
Strefy wykrywania
Zasięg czujników systemu obejmuje
strefę o szerokości około 20 metrów z
tyłu pojazdu, z lewej i prawej strony.
Wyłączanie
Układ ostrzegania o pojeździe
zbliżającym się z tyłu i kamera
wsteczna wyłączają się po
przekroczeniu przez pojazd
określonej prędkości jazdy do przodu lub jeśli bieg wsteczny nie jest
włączony przez około 10 sekund.
Włączanie i wyłączanie ostrzeżenia
pojeździe zbliżającym się z tyłu
można ustawić w menu personalizacji
ustawień w kolorowym wyświetlaczu
informacyjnym.
Wybrać odpowiednie ustawienia w Ustawienia , I Pojazd w kolorowym
wyświetlaczu kierowcy.
Kolorowy wyświetlacz informacyjny
3 129.
Personalizacja ustawień 3 133.

238Prowadzenie i użytkowanieUsterka
System może nie działać prawidłowo,
gdy:
● Czujniki pokrywa lód, śnieg, błoto
lub inna substancja.
● Pojazd holuje przyczepę.
● Pojazd uczestniczył w wypadku, w którym został uderzony w tył.
● Występują skrajnie duże zmiany temperatur.
System rozpoznawania znaków drogowych
Funkcjonowanie
System wykrywania znaków
drogowych wykrywa określone znaki
drogowe za pomocą kamery
zwróconej w przód, a następnie
pokazuje je na wyświetlaczu
informacyjnym kierowcy.
System wykrywa następujące znaki
drogowe:
Ograniczenie i znaki zakazu
wyprzedzania ● ograniczenie prędkości
● zakaz wyprzedzania
● koniec ograniczenia prędkości
● koniec zakazu wyprzedzaniaZnaki dotyczące rodzajów dróg
Początek i koniec następujących
rodzajów dróg:
● regiony miejskie (specyficzne dla
danego kraju)
● autostrady
● droga główna
● drogi osiedloweZnaki dodatkowe ● znaki uzupełniające znaki drogowe
● ograniczenie dotyczące ciągnięcia przyczepy
● ograniczenia dotyczące pojazdu ciągnącego
● ostrzeżenie o śliskiej nawierzchni
● ostrzeżenie o oblodzonej nawierzchni
● strzałki kierunkowe
Znaki ograniczenia prędkości i
zakazu wyprzedzania pozostają
widoczne na wyświetlaczu
informacyjnym kierowcy do momentu wykrycia kolejnego znaku
ograniczenia prędkości lub końca
ograniczenia prędkości bądź znikają
po upływie określonego czasu.
