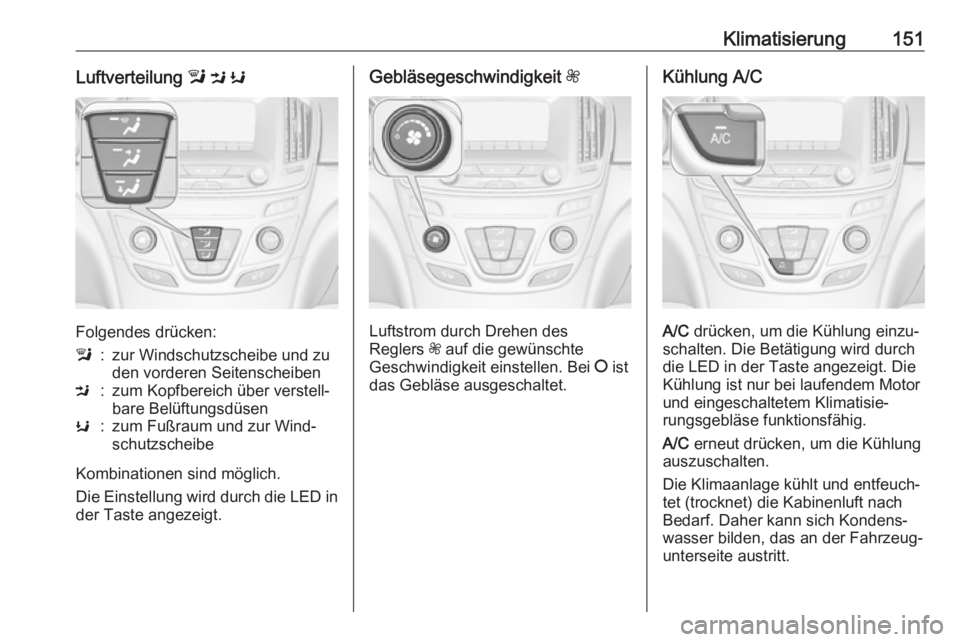

Klimatisierung151Luftverteilung l M K
Folgendes drücken:
l:zur Windschutzscheibe und zu
den vorderen SeitenscheibenM:zum Kopfbereich über verstell‐
bare BelüftungsdüsenK:zum Fußraum und zur Wind‐
schutzscheibe
Kombinationen sind möglich.
Die Einstellung wird durch die LED in der Taste angezeigt.
Gebläsegeschwindigkeit Z
Luftstrom durch Drehen des
Reglers Z auf die gewünschte
Geschwindigkeit einstellen. Bei J ist
das Gebläse ausgeschaltet.
Kühlung A/C
A/C drücken, um die Kühlung einzu‐
schalten. Die Betätigung wird durch die LED in der Taste angezeigt. Die
Kühlung ist nur bei laufendem Motor
und eingeschaltetem Klimatisie‐
rungsgebläse funktionsfähig.
A/C erneut drücken, um die Kühlung
auszuschalten.
Die Klimaanlage kühlt und entfeuch‐
tet (trocknet) die Kabinenluft nach
Bedarf. Daher kann sich Kondens‐
wasser bilden, das an der Fahrzeug‐
unterseite austritt.

152KlimatisierungWenn keine Kühlung oder Trocknung
gewünscht wird, die Kühlung aus
Gründen der Kraftstoffersparnis
ausschalten. Eine aktivierte Kühlung
kann Autostopps verhindern.
Stopp-Start-Automatik 3 172.
Entfeuchtung und Enteisung der
Scheiben V
●
V drücken: Gebläse schaltet
automatisch auf eine höhere
Drehzahl, die Luftverteilung wird
auf die Windschutzscheibe
gerichtet.
● Temperaturregler TEMP auf die
wärmste Stufe stellen.
● Heckscheibenheizung Ü
einschalten.
● Seitliche Belüftungsdüsen nach Bedarf öffnen und auf die Seiten‐
scheiben richten.
Hinweis
Wird bei laufendem Motor V
gedrückt, so kann kein Autostopp
durchgeführt werden, bis die Taste
V erneut gedrückt wird.
Wird die Taste V während eines
Autostopps gedrückt, so wird der Motor automatisch wieder gestartet.
Stopp-Start-Automatik 3 172.
Maximale Kühlung
Fenster kurz öffnen, damit die erhitzte Luft schnell entweichen kann.
● Kühlung A/C einschalten.
● Zur Luftverteilung auf M drücken.
● Temperaturregler TEMP auf die
kälteste Stufe stellen.
● Gebläsegeschwindigkeitsregler Z auf die höchste Stufe stellen.
● Alle Düsen öffnen.Umluftsystem 4
Zum Einschalten des Umluftbetriebs
4 drücken. Die Betätigung wird
durch die LED in der Taste angezeigt.
Der Umluftbetrieb unterstützt das
Kühlen des Innenraums und verhin‐
dert, dass Gerüche oder Abgase ins
Fahrzeug eindringen. Im Umluftbe‐
trieb wird alle 10 Minuten zur Verbes‐
serung der Innenluft ein Anteil Frisch‐ luft angesaugt.
4 erneut drücken, um den Umluft‐
betrieb auszuschalten.
Bei warmer und sehr feuchter Umge‐
bungsluft kann die Windschutz‐
scheibe von außen beschlagen,
wenn ein kühler Luftstrom auf sie
gerichtet wird. Bei von außen
beschlagender Windschutzscheibe
die Scheibenwischer einschalten und
l ausschalten.
Luftverteilung auf l: Umluftbetrieb
ist ausgeschaltet.

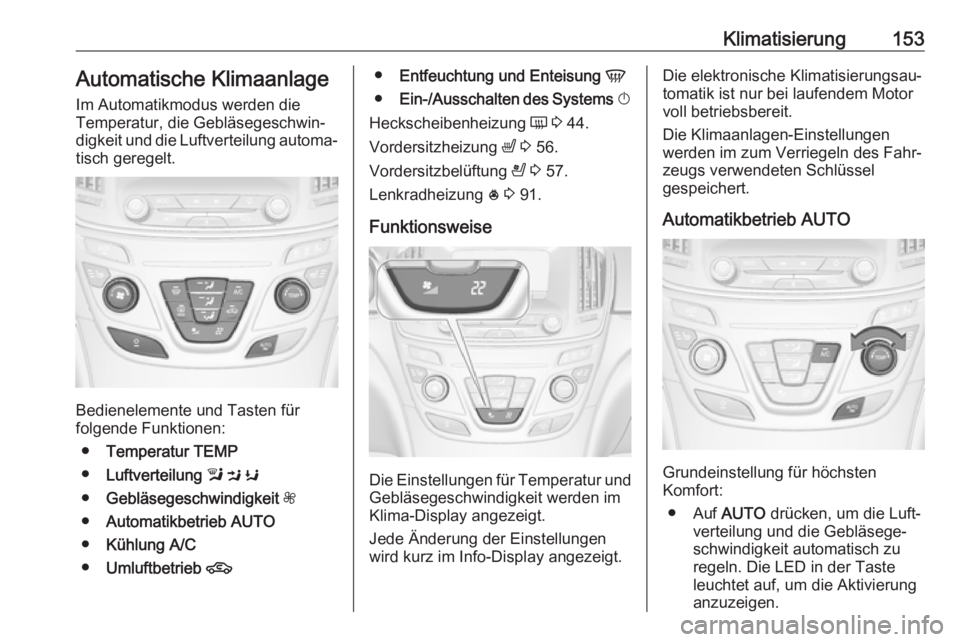

Klimatisierung153Automatische Klimaanlage
Im Automatikmodus werden die
Temperatur, die Gebläsegeschwin‐
digkeit und die Luftverteilung automa‐
tisch geregelt.
Bedienelemente und Tasten für
folgende Funktionen:
● Temperatur TEMP
● Luftverteilung l M K
● Gebläsegeschwindigkeit Z
● Automatikbetrieb AUTO
● Kühlung A/C
● Umluftbetrieb 4
●
Entfeuchtung und Enteisung V
● Ein-/Ausschalten des Systems X
Heckscheibenheizung Ü 3 44.
Vordersitzheizung ß 3 56.
Vordersitzbelüftung A 3 57.
Lenkradheizung * 3 91.
Funktionsweise
Die Einstellungen für Temperatur und
Gebläsegeschwindigkeit werden im
Klima-Display angezeigt.
Jede Änderung der Einstellungen
wird kurz im Info-Display angezeigt.
Die elektronische Klimatisierungsau‐
tomatik ist nur bei laufendem Motor
voll betriebsbereit.
Die Klimaanlagen-Einstellungen
werden im zum Verriegeln des Fahr‐
zeugs verwendeten Schlüssel
gespeichert.
Automatikbetrieb AUTO
Grundeinstellung für höchsten
Komfort:
● Auf AUTO drücken, um die Luft‐
verteilung und die Gebläsege‐
schwindigkeit automatisch zu
regeln. Die LED in der Taste leuchtet auf, um die Aktivierung
anzuzeigen.

154Klimatisierung●A/C drücken, um optimale
Kühlung und Gebläse einzu‐
schalten. Die LED in der Taste leuchtet auf, um die Aktivierung
anzuzeigen.
● Die Temperatur wird durch Drehen des Reglers TEMP
eingestellt. Die empfohlene Komforteinstellung ist 22 °C.
● Alle Belüftungsdüsen öffnen, um eine optimierte Luftverteilung im
Automatikbetrieb zu garantieren.
Die Einstellung für die Gebläsege‐
schwindigkeitsregelung im Automa‐
tik-Modus kann im Fahrzeugpersona‐
lisierungsmenü im Colour-Info-
Display geändert werden.
Wählen Sie unter Einstellung, I
Fahrzeug im Colour-Info-Display die
entsprechende Einstellung aus.
Colour-Info-Display 3 124.
Fahrzeugpersonalisierung 3 128.Temperaturvorwahl TEMP
Stellen Sie die Temperatur durch
Drehen des Reglers TEMP auf den
gewünschten Wert ein.
Die eingestellte Temperatur wird im
Klima-Display angezeigt.
Ist die Mindesttemperatur Lo einge‐
stellt, läuft die Klimaanlage mit maxi‐ maler Kühlung, sofern die Kühlung
A/C eingeschaltet ist.
Bei Einstellung der Höchsttemperatur
Hi arbeitet das Klimatisierungssys‐
tem mit maximaler Heizleistung.
Hinweis
Wenn AC eingeschalten ist, kann
eine Verringerung der eingestellten
Kabinentemperatur dazu führen,
dass der Motor aus einem automa‐
tischen Stopp wieder startet oder ein automatischer Stopp verhindert
wird.
Stopp-Start-Automatik 3 172.

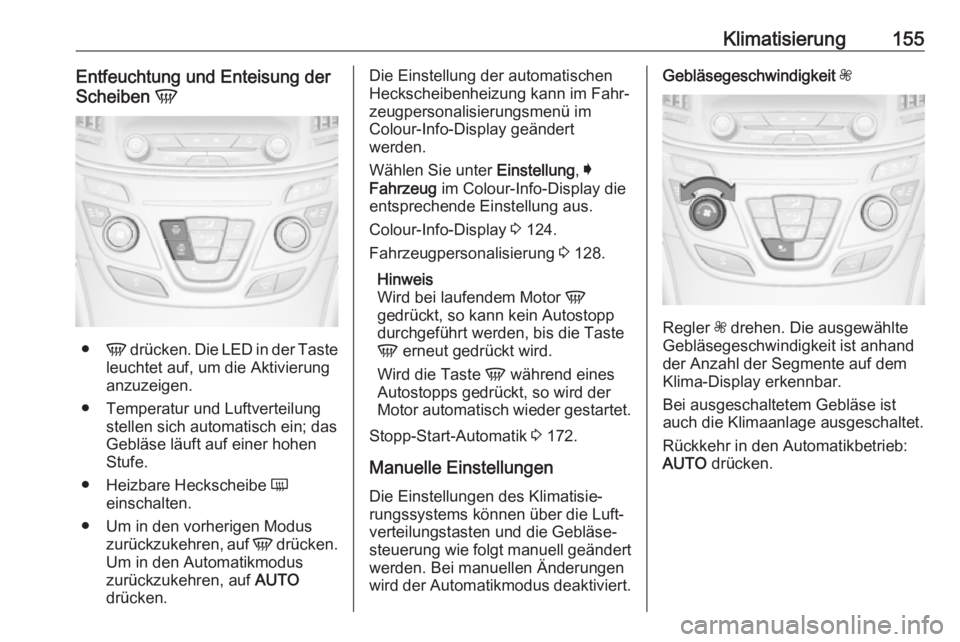

Klimatisierung155Entfeuchtung und Enteisung der
Scheiben V
●
V drücken. Die LED in der Taste
leuchtet auf, um die Aktivierung
anzuzeigen.
● Temperatur und Luftverteilung stellen sich automatisch ein; das
Gebläse läuft auf einer hohen
Stufe.
● Heizbare Heckscheibe Ü
einschalten.
● Um in den vorherigen Modus zurückzukehren, auf V drücken.
Um in den Automatikmodus
zurückzukehren, auf AUTO
drücken.
Die Einstellung der automatischen
Heckscheibenheizung kann im Fahr‐
zeugpersonalisierungsmenü im
Colour-Info-Display geändert
werden.
Wählen Sie unter Einstellung, I
Fahrzeug im Colour-Info-Display die
entsprechende Einstellung aus.
Colour-Info-Display 3 124.
Fahrzeugpersonalisierung 3 128.
Hinweis
Wird bei laufendem Motor V
gedrückt, so kann kein Autostopp
durchgeführt werden, bis die Taste
V erneut gedrückt wird.
Wird die Taste V während eines
Autostopps gedrückt, so wird der
Motor automatisch wieder gestartet.
Stopp-Start-Automatik 3 172.
Manuelle Einstellungen Die Einstellungen des Klimatisie‐
rungssystems können über die Luft‐
verteilungstasten und die Gebläse‐
steuerung wie folgt manuell geändert
werden. Bei manuellen Änderungen
wird der Automatikmodus deaktiviert.Gebläsegeschwindigkeit Z
Regler
Z drehen. Die ausgewählte
Gebläsegeschwindigkeit ist anhand
der Anzahl der Segmente auf dem Klima-Display erkennbar.
Bei ausgeschaltetem Gebläse ist
auch die Klimaanlage ausgeschaltet.
Rückkehr in den Automatikbetrieb:
AUTO drücken.

156KlimatisierungLuftverteilung l, M , K
Entsprechende Taste für die
gewünschte Einstellung drücken. Die LED in der Taste leuchtet auf, um die
Aktivierung anzuzeigen.
l:zur Windschutzscheibe und zu
den vorderen SeitenscheibenM:zum Kopfbereich über verstell‐
bare BelüftungsdüsenK:zum Fußraum und zur Wind‐
schutzscheibe
Kombinationen sind möglich.
Zur automatischen Luftverteilung
zurückkehren: AUTO drücken.
Kühlung A/C
A/C drücken, um die Kühlung einzu‐
schalten. Die LED in der Taste leuch‐ tet auf, um die Aktivierung anzuzei‐
gen. Die Kühlung ist nur bei laufen‐
dem Motor und eingeschaltetem
Klimatisierungsgebläse funktions‐
fähig.
A/C erneut drücken, um die Kühlung
auszuschalten.
Die Klimaanlage kühlt und entfeuch‐
tet (trocknet) die Kabinenluft nach
Bedarf. Daher kann sich Kondens‐
wasser bilden, das an der Fahrzeug‐
unterseite austritt.
Wenn keine Kühlung oder Trocknung
gewünscht wird, die Kühlung aus
Gründen der Kraftstoffersparnis
ausschalten.
Ein-/Ausschalten des Systems X
Kühlung, Gebläse und Automatik‐
modus können durch Drücken auf X
ausgeschaltet werden. Bei ausge‐
schaltetem System geht die LED in
der Taste X aus.
Die Aktivierung erfolgt durch Drücken
auf X, die Kühltaste A/C oder Auto‐
matiktaste AUTO. Die LED in der
Taste leuchtet auf, um die Aktivierung
anzuzeigen.

Klimatisierung157Manueller Umluftbetrieb 4
Zum Einschalten des Umluftbetriebs
4 drücken. Die LED in der Taste
leuchtet auf, um die Aktivierung anzu‐ zeigen.
Der Umluftbetrieb unterstützt das
Kühlen des Innenraums und verhin‐
dert, dass Gerüche oder Abgase ins
Fahrzeug eindringen. Im Umluftbe‐
trieb wird alle 10 Minuten zur Verbes‐
serung der Innenluft ein Anteil Frisch‐
luft angesaugt.
4 erneut drücken, um den Umluft‐
betrieb auszuschalten.
Bei warmer und sehr feuchter Umge‐ bungsluft kann die Windschutz‐
scheibe von außen beschlagen,
wenn ein kühler Luftstrom darauf
gerichtet wird. Bei von außen
beschlagender Windschutzscheibe
die Scheibenwischer einschalten und
l ausschalten.
Grundeinstellungen
Einige Grundeinstellungen können im
Fahrzeugpersonalisierungsmenü im
Colour-Info-Display geändert
werden.
Wählen Sie unter Einstellung, I
Fahrzeug im Colour-Info-Display die
entsprechenden Einstellungen aus.
Colour-Info-Display 3 124.
Fahrzeugpersonalisierung 3 128.
Automatische Zwei-Zonen- Klimatisierung
Die automatische Zwei-Zonen-Klima‐
tisierung ermöglicht verschiedene
Klimatisierungstemperaturen für die
Fahrer- und die Beifahrerseite.Im Automatikmodus werden die
Temperatur, die Gebläsegeschwin‐
digkeit und die Luftverteilung automa‐
tisch geregelt.
Felder und Tasten für folgende Funk‐
tionen:
● Temperatur RS
● Luftverteilung l M K
● Gebläsegeschwindigkeit R ZS
● Automatikbetrieb AUTO
● Kühlung A/C
● Umluftbetrieb 4
● Entfeuchtung und Enteisung V

158Klimatisierung●Ein-/Ausschalten des Systems X
● Synchronisierung der Zwei-
Zonen-Temperatureinstellung
SYNC
Heckscheibenheizung Ü 3 44.
Vordersitzheizung ß 3 56.
Vordersitzbelüftung A 3 57.
Lenkradheizung * 3 91.
Funktionsweise
Temperatureinstellungen werden
separat auf Anzeigen auf der Fahrer- und Beifahrerseite angezeigt.
Jede Änderung der Einstellungen
wird einige Sekunden lang im
Info-Display angezeigt.
Die automatische Zwei-Zonen-Klima‐
anlage ist nur bei laufendem Motor
vollständig betriebsbereit.
Die Klimaanlagen-Einstellungen
werden im zum Verriegeln des Fahr‐
zeugs verwendeten Schlüssel
gespeichert.
Automatikbetrieb AUTOGrundeinstellung für höchsten
Komfort:
● Auf AUTO drücken, um die Luft‐
verteilung und die Gebläsege‐
schwindigkeit automatisch zu
regeln. Die LED in der Taste leuchtet auf, um die Aktivierung
anzuzeigen.
● A/C drücken, um optimale
Kühlung und Gebläse einzu‐
schalten. Die LED in der Taste
leuchtet auf, um die Aktivierung
anzuzeigen.
● Die Temperatur wird über die Taste R oder S auf der Fahrer‐
seite eingestellt. Die empfohlene
Komforteinstellung ist 22 °C. Die
Temperatur kann für Fahrer und
Beifahrer getrennt eingestellt
werden. Berühren Sie R oder S
auf der Beifahrerseite, um unter‐
schiedliche Temperaturzonen zuzulassen.
● Alle Belüftungsdüsen öffnen, um eine optimierte Luftverteilung im
Automatikbetrieb zu garantieren.
