Fahrzeugwartung287Anhebestelle für vorderen Arm der
Hebeplattform am Unterboden.
Reserverad
Einige Fahrzeuge sind statt mit einem
Reserverad mit einem Reifenrepara‐
turset ausgestattet.
Bei der Montage eines Reserverads,
das sich von den anderen Rädern
unterscheidet, ist dieses Reserverad
als Notrad zu betrachten und es
müssen die entsprechenden
Geschwindigkeitsbeschränkungen eingehalten werden, auch wenn amRad kein entsprechender Hinweis
angebracht ist. Nehmen Sie Kontakt
zu einer Werkstatt auf, um Informati‐
onen zur anwendbaren Geschwindig‐
keitsbeschränkung zu erhalten.
Das Reserverad hat eine Stahlfelge.Achtung
Die Verwendung eines Reserve‐
rads zusammen mit Winterreifen
oder eines Reserverads, das klei‐
ner ist als die anderen Räder,
kann das Fahrverhalten beein‐
trächtigen. Den defekten Reifen
möglichst bald austauschen.
Das Reserverad befindet sich im
Laderaum unter der Abdeckung des
Laderaumbodens.
Herausnehmen: 1. Bodenabdeckung öffnen.
2. Das Reserverad ist mit einer Flügelmutter gesichert. Die
Flügelmutter linksherum drehen
und das Reserverad herausneh‐
men.
Unter dem Reserverad befindet
sich der Kasten mit dem Wagen‐
werkzeug.
3. Wenn nach einem Radwechsel kein Rad in der Reserveradmulde
verstaut wird, den Werkzeugkas‐
ten durch Festziehen der Flügel‐
mutter fixieren und die Abde‐
ckung schließen.
Verstauen des größeren
Originalrads in der
Reserveradmulde
Die Reserveradmulde ist nicht für alle zulässigen Reifengrößen konzipiert.
Wenn in der Reserveradmulde ein
größeres Rad als das Reserverad zu
verstauen ist, muss der Gewindebol‐
zen zum Befestigen des Rades durch
einen Verlängerungsbolzen ersetzt
werden. Dieser befindet sich im
Werkzeugkasten 3 274. So wird der
Bolzen gewechselt:
● Den Werkzeugkasten aus der Reserveradmulde herausneh‐
men.

288Fahrzeugwartung
● Den Sechskantschlüssel desRadschlüssels ansetzen und
sichergehen, dass er fest auf der Schraube sitzt.
● Radschlüssel linksherum drehen, um die Schraube zu
lösen. Schraube abnehmen.
● Den Verlängerungsbolzen aus dem Werkzeugkasten 3 274
nehmen und mit Hilfe des Sechs‐
kantschlüssels des Radschlüs‐
sels handfest eindrehen.● Das Wagenwerkzeug und das beschädigte Rad mit der Ober-
bzw. Außenseite nach oben
zeigend in der Reserveradauf‐
nahme verstauen und fixieren.
Dazu die Flügelmutter rechtshe‐
rum drehen, um sie auf den
Gewindebolzen zu schrauben.
Die Bodenabdeckung kann auf das
hervorstehende Rad gelegt werden.
Wieder den kürzeren Bolzen verwen‐
den, um das Reserverad nach Erneu‐ erung des schadhaften Rades in der
Mulde zu verstauen. Den Bolzen auf
dieselbe Art ersetzen.
9 Warnung
Wagenheber, Räder oder andere
Gegenstände müssen im Lade‐
raum richtig gesichert werden.
Andernfalls besteht Verletzungs‐
gefahr. Bei einem abrupten Halt
oder einer Kollision können lose
Gegenstände Insassen treffen.
Rad, Wagenheber und Wagen‐
werkzeug stets an der vorgesehe‐ nen Stelle aufbewahren und
befestigen.
Notrad
Achtung
Die Verwendung eines Reserve‐
rads zusammen mit Winterreifen
oder eines Reserverads, das klei‐
ner ist als die anderen Räder,
kann das Fahrverhalten beein‐
trächtigen. Den defekten Reifen
möglichst bald austauschen.
Nur ein Notrad montieren. Nicht
schneller als 80 km/h fahren. Kurven langsam fahren. Kein Dauereinsatz.

Fahrzeugwartung289Hat das Fahrzeug beim Abschleppen
eines anderen Fahrzeugs eine
Reifenpanne am Hinterrad, das
Notrad vorne anbringen und das voll‐
wertige Rad hinten.
Schneeketten 3 280.
Reserverad mit vorgeschriebener
Laufrichtung
Reifen mit vorgeschriebener Lauf‐
richtung so montieren, dass sie in
Fahrtrichtung abrollen. Die Laufrich‐
tung ist an einem Symbol (z. B. Pfeil) an der Reifenflanke erkennbar.
Bei entgegen der Laufrichtung
montierten Rädern gilt:
● Das Fahrverhalten kann beein‐ trächtigt sein. Einen defekten
Reifen umgehend ersetzen oder
instand setzen lassen und wieder anstelle des Reserverads
montieren.
● Bei Nässe und Schnee beson‐ ders vorsichtig fahren.Starthilfe
Motor nicht mit Schnelllader anlas‐ sen.
Bei entladener Fahrzeugbatterie
kann der Motor mit Starthilfekabeln
und der Fahrzeugbatterie eines ande‐ ren Fahrzeugs gestartet werden.9 Warnung
Das Anlassen mit Starthilfekabeln
muss mit äußerster Vorsicht
geschehen. Jede Abweichung von der folgenden Anleitung kann zu
Verletzungen oder Beschädigun‐
gen durch Explosion der Batterien und zu Beschädigung der elektri‐
schen Anlagen an beiden Fahr‐
zeugen führen.
9 Warnung
Berührung der Batterie mit Augen,
Haut, Textilien und lackierten
Oberflächen vermeiden. Die
Batterie enthält Schwefelsäure,
die bei direkter Berührung Verlet‐
zungen und Sachschäden verur‐
sachen kann.
● Keine Funken oder offenen Flammen in der Nähe der Fahr‐
zeugbatterie.
● Eine entladene Fahrzeugbatterie
kann bereits bei einer Tempera‐
tur von 0 °C einfrieren. Die einge‐ frorene Batterie vor dem Anklem‐
men der Starthilfekabel auftauen.
● Beim Umgang mit der Batterie Augenschutz und Schutzklei‐
dung tragen.
● Starthilfebatterie gleicher Span‐ nung (12 Volt) verwenden. Ihre
Kapazität (Ah) darf nicht wesent‐
lich unter der der entladenen
Fahrzeugbatterie liegen.
● Starthilfekabel mit isolierten Polklemmen und einem Quer‐
schnitt von mindestens 16 mm 2
(bei Dieselmotoren 25 mm 2
)
verwenden.
● Entladene Fahrzeugbatterie nicht vom Bordnetz trennen.

290Fahrzeugwartung● Unnötige Stromverbraucherabschalten.
● Während des gesamten Vorgangs nicht über die Fahr‐
zeugbatterie beugen.
● Die Polklemmen des einen Kabels dürfen die des anderen
Kabels nicht berühren.
● Die Fahrzeuge dürfen sich während der Starthilfe nicht
berühren.
● Parkbremse anziehen, Getriebe in Leerlaufstellung, Automatikge‐
triebe in P.● Eine eventuell vorhandene
Abdeckung der Fahrzeugbatterieentfernen, um der Fahrzeug‐
batterie Starthilfe zu geben oder
sie zu laden. Abdeckung hinten
anheben und vorne lösen.
● Die Pluspolschutzkappen an beiden Fahrzeugbatterien
öffnen.
Reihenfolge für das Anschließen der
Kabel:
1. Rotes Kabel am positiven Pol der Starthilfebatterie anschließen.
2. Das andere Ende des roten Kabels am positiven Pol der entla‐
denen Batterie anschließen.
3. Schwarzes Kabel am negativen Pol der Starthilfebatterie anschlie‐ßen.
4. Das andere Ende des schwarzen Kabels an einen Massepunkt desFahrzeugs wie zum Beispiel denMotorblock oder eine Befesti‐
gungsschraube des Motors
anschließen. So weit wie möglich
von der entladenen Batterie entfernt anschließen, jedoch
mindestens 60 cm.
Die Kabel so führen, dass sie nicht
von sich drehenden Teilen im Motor‐
raum erfasst werden können.
Starten des Motors: 1. Motor des Starthilfe gebenden Fahrzeugs starten.
2. Nach 5 Minuten den anderen Motor starten. Startversuche soll‐
ten nicht länger als 15 Sekunden
dauern und in Intervallen von
1 Minute durchgeführt werden.
3. Beide Motoren mit angeschlosse‐
nen Kabeln ca. 3 Minuten im Leer‐
lauf laufen lassen.

Fahrzeugwartung2914. Elektrische Verbraucher (z. B.Scheinwerfer, heizbare Heck‐
scheibe) am Starthilfe erhalten‐
den Fahrzeug einschalten.
5. Das Abnehmen der Kabel muss genau in umgekehrter Reihen‐
folge erfolgen.Abschleppen
Eigenes Fahrzeugabschleppen

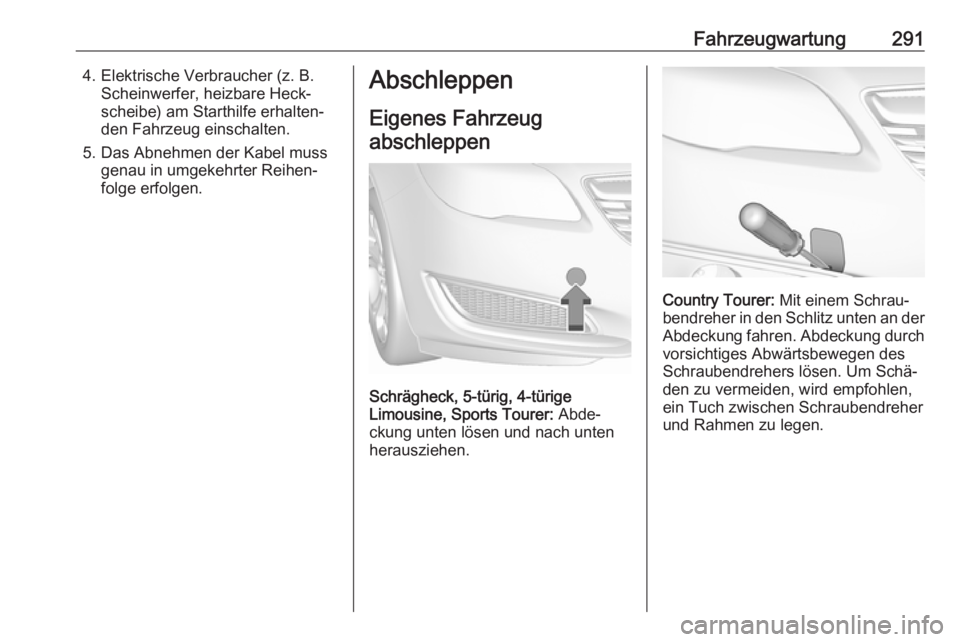

Schrägheck, 5-türig, 4-türige
Limousine, Sports Tourer: Abde‐
ckung unten lösen und nach unten
herausziehen.
Country Tourer: Mit einem Schrau‐
bendreher in den Schlitz unten an der
Abdeckung fahren. Abdeckung durch
vorsichtiges Abwärtsbewegen des
Schraubendrehers lösen. Um Schä‐
den zu vermeiden, wird empfohlen,
ein Tuch zwischen Schraubendreher
und Rahmen zu legen.

292Fahrzeugwartung
OPC: Einen Schraubendreher in den
Schlitz an der oberen Ecke der Abde‐ ckung einführen. Abdeckung durch
vorsichtiges Abwärtsbewegen des
Schraubendrehers lösen. Um Schä‐
den zu vermeiden, wird empfohlen,
ein Tuch zwischen Schraubendreher
und Rahmen zu legen.
Die Abschleppöse befindet sich beim
Wagenwerkzeug 3 274.Abschleppöse bis zum Anschlag in
waagrechter Stellung einschrauben.
Abschleppseil – besser Abschlepp‐
stange – an der Abschleppöse befes‐ tigen.
Die Abschleppöse darf nur zum
Abschleppen und nicht zum Bergen des Fahrzeugs verwendet werden.
Die Zündung einschalten, um die
Lenkradsperre zu lösen und Brems‐
leuchten, Hupe und Scheibenwischer betätigen zu können.
Getriebe in Leerlaufstellung.
Achtung
Langsam fahren. Nicht ruckartig
fahren. Unzulässig hohe
Zugkräfte können das Fahrzeug beschädigen.
Bei ausgeschaltetem Motor sind für
das Bremsen und Lenken bedeutend
höhere Kräfte erforderlich.
Das Umluftsystem einschalten und
die Fenster schließen, damit die
Abgase des schleppenden Fahr‐
zeugs nicht eindringen können.
Fahrzeuge mit Schaltgetriebe und
Allradantrieb: Wenn das Fahrzeug
mit allen vier Rädern auf der Fahr‐
bahn abgeschleppt wird, gibt es keine technischen Einschränkungen
hinsichtlich Geschwindigkeit und
Entfernung. Wenn nur eine Achse
angehoben wurde, beträgt die zuläs‐
sige Höchstgeschwindigkeit 50 km/h.
Es gibt keine Entfernungsbeschrän‐
kung.
Fahrzeuge mit Automatikgetriebe
und Vorderradantrieb: Das Fahrzeug
muss mit der Front in Fahrtrichtung
abgeschleppt werden, darf nicht

Fahrzeugwartung293schneller als mit 80 km/h und nicht
weiter als 100 km geschleppt werden.
In allen anderen Fällen und bei defek‐
tem Getriebe muss die Vorderachse
angehoben werden.
Fahrzeuge mit Automatikgetriebe
und Allradantrieb: Das Fahrzeug
muss nach vorne schauend abge‐
schleppt werden. Wenn das Fahr‐
zeug mit allen vier Rädern auf der
Fahrbahn abgeschleppt wird, darf es
nicht schneller als 50 km/h und nicht
weiter als 50 km gezogen werden.
Wenn die Vorderachse angehoben
wurde, beträgt die zulässige Höchst‐ geschwindigkeit 50 km/h. Es gibt
keine Entfernungsbeschränkung.
Hilfe einer Werkstatt in Anspruch
nehmen.
Nach dem Abschleppen Abschlepp‐
öse losschrauben.
Schrägheck, 5-türig, 4-türige
Limousine, Sports Tourer: Unteren
Teil der Abdeckung einsetzen, leicht
nach rechts drehen und Abdeckung
schließen.
Country Tourer: Abdeckung mit der
oberen Lasche in die Vertiefung
einsetzen und Abdeckung festdrü‐
cken.
OPC: Abdeckung mit der Unterkante
in die Aussparung einsetzen. Die
Abdeckung in den Stoßfänger
drücken.
Anderes Fahrzeug
abschleppen
Schrägheck, 5-türig, 4-türige
Limousine, Sports Tourer, OPC:
Abdeckung unten lösen und nach
unten herausziehen.

294Fahrzeugwartung
Country Tourer: Mit einem Schrau‐
bendreher in den Schlitz unten an der
Abdeckung fahren. Abdeckung durch
vorsichtiges Abwärtsbewegen des
Schraubendrehers lösen. Um Schä‐
den zu vermeiden, wird empfohlen,
ein Tuch zwischen Schraubendreher
und Rahmen zu legen.

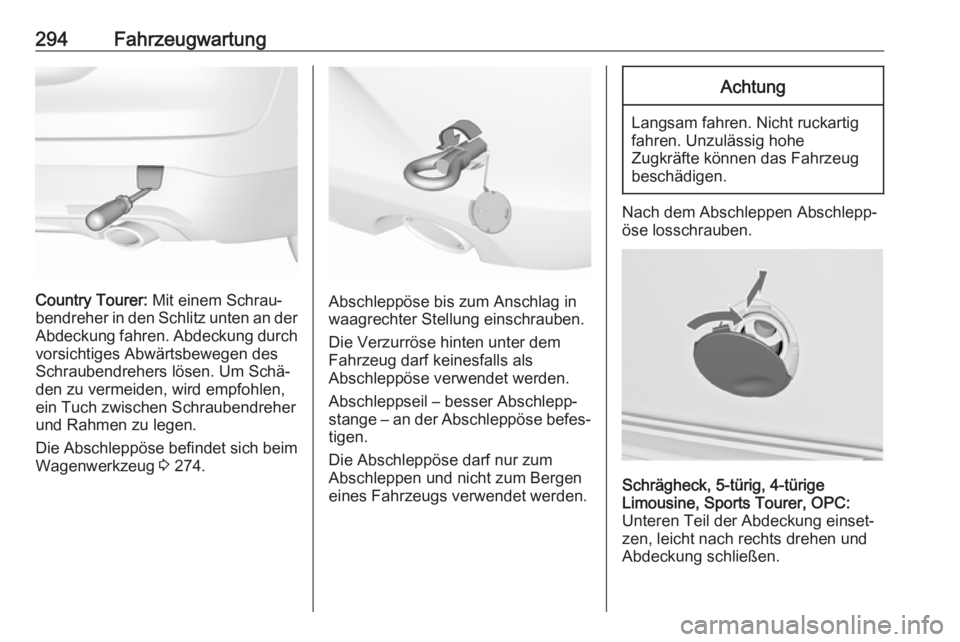

Die Abschleppöse befindet sich beim Wagenwerkzeug 3 274.Abschleppöse bis zum Anschlag in
waagrechter Stellung einschrauben.
Die Verzurröse hinten unter dem
Fahrzeug darf keinesfalls als
Abschleppöse verwendet werden.
Abschleppseil – besser Abschlepp‐
stange – an der Abschleppöse befes‐ tigen.
Die Abschleppöse darf nur zum
Abschleppen und nicht zum Bergen eines Fahrzeugs verwendet werden.
Achtung
Langsam fahren. Nicht ruckartig
fahren. Unzulässig hohe
Zugkräfte können das Fahrzeug beschädigen.
Nach dem Abschleppen Abschlepp‐
öse losschrauben.
Schrägheck, 5-türig, 4-türige
Limousine, Sports Tourer, OPC:
Unteren Teil der Abdeckung einset‐
zen, leicht nach rechts drehen und Abdeckung schließen.
