2017 OPEL INSIGNIA Betriebsanleitung (in German)

Fahren und Bedienung239
Den erforderlichen Adapter handfest
auf den Einfüllstutzen schrauben.
ACME Adapter: Die Mutter der
Einfülldüse auf den Adapter schrau‐
ben. Den Sperrhebel auf der Einfüll‐
düse nach unten drücken.
DISH Einfüllstutzen: Die Einfülldüse
in den Adapter einsetzen. Den Sperr‐ hebel auf der Einfülldüse nach unten
drücken.
Bajonett-Einfüllstutzen: Die Einfüll‐
düse am Adapter anbringen und eine
Viertel Umdrehung rechtsherum oder linksherum drehen. Den Sperrhebel
an der Einfülldüse bis zum Anschlag
ziehen.
EURO Einfüllstutzen: Die Einfülldüse
auf den Adapter drücken, bis sie
einrastet.
Die Taste an der Flüssiggas-Zapf‐
säule drücken. Die Tankanlage schal‐
tet ab bzw. beginnt langsam zu
laufen, wenn 80 % des Tanks voll sind (maximaler Füllstand).
Die Taste an der Tankanlage lösen.
Damit wird der Tankvorgang beendet.
Den Sperrhebel lösen und die Einfüll‐
düse entfernen. Es kann ein wenig
Flüssiggas entweichen.Den Adapter entfernen und im Fahr‐
zeug verstauen.
Die Schutzkappe anbringen, um das
Eindringen von Fremdkörpern in die
Einfüllöffnung und in die Anlage zu
verhindern.9 Warnung
Aufgrund der Systemkonstruktion
ist das Austreten von Flüssiggas
nach Lösen des Verriegelungshe‐
bels unvermeidbar. Nicht einat‐
men.
9 Warnung
Der Flüssiggastank darf aus
Sicherheitsgründen nur zu 80 %
des Fassungsvermögens gefüllt
werden.
Das Multifunktionsventil am Flüssig‐
gastank begrenzt die Füllmenge
automatisch. Wenn eine größere
Menge eingefüllt wird, empfehlen wir,
das Fahrzeug erst dann Sonnenlicht
auszusetzen, wenn die überschüs‐
sige Menge verbraucht ist.

240Fahren und BedienungEinfülladapter
Da Tankanlagen nicht genormt sind,
sind verschiedene Adapter erforder‐
lich, die über Opel Partner bzw. Opel
Service Partner erhältlich sind.
ACME Adapter: Belgien, Deutsch‐
land, Irland, Luxemburg, Schweiz
Bajonett-Adapter: Großbritannien,
Niederlande, Norwegen, Spanien
EURO Adapter: Spanien
DISH Adapter: Bosnien-Herzego‐
wina, Bulgarien, Dänemark, Estland,
Frankreich, Griechenland, Italien,
Kroatien, Lettland, Litauen, Mazedo‐
nien, Österreich, Polen, Portugal,
Rumänien, Schweden, Schweiz,
Serbien, Slowakei, Slowenien,
Tschechische Republik, Türkei, Ukra‐ ine, Ungarn
Tankdeckel Nur Original-Tankdeckel verwenden.
Fahrzeuge mit Diesel- bzw. mit Etha‐
nolmotoren verfügen über besondere
Tankdeckel.

Fahren und Bedienung241Kraftstoffverbrauch, CO2-
Emission Der Kraftstoffverbrauch (kombiniert)des Opel Insignia liegt zwischen 10,9
und 3,8 l/100 km.
Länderabhängig wird der Kraftstoff‐
verbrauch in km/l angezeigt. In
diesem Fall liegt der Kraftstoffver‐
brauch (kombiniert) des Opel-
Modells Insignia in einem Bereich von 9,2 bis 26,3 km/l.
Der CO 2-Ausstoß (kombiniert) liegt
zwischen 252 und 99 g/km.
Die spezifischen Werte für Ihr Fahr‐
zeug finden Sie in der EWG-Konfor‐
mitätserklärung, die mit Ihrem Fahr‐ zeug ausgeliefert wurde, bzw. in
anderen, nationalen Zulassungsun‐
terlagen.
Allgemeine Informationen Die genannten Angaben zum Kraft‐
stoffverbrauch und spezifischen CO
2-
Ausstoß beziehen sich auf das EU-
Basismodell mit Standardausrüs‐
tung.Der Kraftstoffverbrauch und der CO
2-
Ausstoß werden gemäß Verordnung
(EG) Nr. 715/2007 (in der jeweils
gültigen Version) festgelegt und
berücksichtigen wie in der Verord‐
nung vorgeschrieben das Gewicht
des betriebsbereiten Fahrzeugs.
Die Angaben dienen lediglich dem
Vergleich verschiedener Fahrzeug‐
varianten und dürfen nicht als Garan‐ tie für den tatsächlichen Kraftstoffver‐
brauch eines bestimmten Fahrzeugs
betrachtet werden. Zusätzliche
Ausrüstung kann zu Werten leicht über dem genannten Kraftstoffver‐brauch bzw. CO 2-Ausstoß führen.
Der Kraftstoffverbrauch hängt weitge‐
hend vom persönlichen Fahrstil sowie von Straßen- und Verkehrsverhältnis‐
sen ab.Anhängerzugvorrich‐
tung
Allgemeine Informationen Die werkseitig eingebaute Zugvor‐
richtung ist unter der hinteren Stoß‐
fängerverkleidung eingeklappt.
Den nachträglichen Einbau von einer Werkstatt durchführen lassen. Gege‐
benenfalls müssen Änderungen am
Fahrzeug, die die Kühlung, Hitze‐
schutzschilde oder andere Systeme
betreffen, durchgeführt werden. Nur
eine für das Fahrzeug zugelassene
Anhängerzugvorrichtung verwenden.
Um Schäden am Fahrzeug zu verhin‐ dern, kann die elektrische Hecktür
nicht mit der Funkfernbedienung
betätigt werden, wenn ein Anhänger
elektrisch angeschlossen ist.
Die Erkennungsfunktion Glühlam‐
penausfall kann für die Anhänger‐ bremsleuchten keinen teilweisen
Glühlampenausfall erkennen. Bei vier
Mal Fünf-Watt-Glühlampen wird ein
Ausfall beispielsweise erst erkannt,

242Fahren und Bedienungwenn nur noch eine einzelne oderkeine der Fünf-Watt-Glühlampen
funktioniert.
Die Montage einer Anhängerzugvor‐
richtung kann die Öffnung der
Abschleppöse verdecken. Wenn dies der Fall ist, die Kugelstange zum
Abschleppen verwenden.
Fahrverhalten,Fahrhinweise
Vor Montage eines Anhängers die
Kugel der Anhängerkupplung
schmieren. Nicht jedoch, wenn zur
Verringerung der Schlingerbewe‐
gung des Anhängers ein Stabilisator
verwendet wird, der auf den Kugel‐
kopf wirkt.
Für Anhänger mit einer geringen
Fahrstabilität und Anhänger mit
einem zulässigen Gesamtgewicht von mehr als 1400 kg (Vorderradan‐
trieb) / 1600 kg (Allradantrieb) wird für
Geschwindigkeiten über 80 km/h die
Verwendung eines Stabilisators drin‐
gend empfohlen.Sollte der Anhänger zu schlingern
beginnen, langsamer fahren, nicht
gegenlenken, notfalls scharf brem‐
sen.
Bei Bergabfahrt gleichen Gang einle‐ gen wie bei entsprechender Bergauf‐
fahrt und etwa gleiche Geschwindig‐
keit fahren.
Reifendruck auf den Wert für die volle Zuladung erhöhen 3 319.
Anhängerbetrieb Anhängelast
Die zulässigen Anhängelasten sind
fahrzeug- und motorabhängige
Höchstwerte und dürfen nicht über‐
schritten werden. Die tatsächliche
Anhängelast ist die Differenz
zwischen dem tatsächlichen Gesamt‐
gewicht des Anhängers und der
tatsächlichen Stützlast mit Anhänger.
Die zulässige Anhängelast ist in den
Fahrzeugpapieren spezifiziert.
Dieser Wert gilt in der Regel für Stei‐
gungen bis 12 %.Die zulässige Anhängerlast gilt bis
zur spezifizierten Neigung und auf
Meereshöhe. Da sich die Motorleis‐
tung wegen der dünner werdenden
Luft bei zunehmender Höhe verrin‐
gert und sich dadurch die Steigfähig‐
keit verschlechtert, sinkt auch das
zulässige Zuggesamtgewicht um 10
% je 1000 Meter zusätzlicher Höhe.
Auf Straßen mit leichten Anstiegen
(weniger als 8 %, z. B. auf Autobah‐
nen) muss das Zuggesamtgewicht
nicht verringert werden.
Das zulässige Zuggesamtgewicht
darf nicht überschritten werden. Das
zulässige Zuggesamtgewicht ist auf
dem Typschild angegeben 3 303.
Stützlast Die Stützlast ist die Last, die vom
Anhänger auf den Kugelkopf der
Anhängerkupplung ausgeübt wird.
Sie kann durch Veränderung der
Gewichtsverteilung beim Beladen
des Anhängers verändert werden.
Die höchstzulässige Stützlast
(85 kg) ist auf dem Typschild der
Anhängerzugvorrichtung und in den

Fahren und Bedienung243Fahrzeugpapieren angegeben. Stre‐
ben Sie immer die höchstzulässige Last an, vor allem bei schweren
Anhängern. Die Stützlast sollte nie
unter 25 kg sinken.
Hinterachslast Wenn ein Anhänger angehängt und
das Zugfahrzeug voll beladen ist, darf die zulässige Hinterachslast (siehe
Typenschild oder Fahrzeugpapiere)
beim 5-Türer mit Schrägheck und der
4-türigen Limousine um 90 kg und
beim Sports Tourer/Country Tourer
um 85 kg überschritten werden. Das
zulässige Gesamtgewicht darf beim
5-Türer mit Schrägheck und der 4-
türigen Limousine um 65 kg und beim
Sports Tourer/Country Tourer um
60 kg überschritten werden. Wird die
zulässige Hinterachslast überschrit‐
ten, gilt eine Höchstgeschwindigkeit
von 100 km/h.ZugvorrichtungAchtung
Die einklappbare Kugelstange
kann nicht vom Fahrzeug entfernt
werden. Beim Fahren ohne
Anhänger die Kugelstange
einklappen.
9 Warnung
Sicherstellen, dass sich niemand
im Schwenkbereich der Kugel‐
stange befindet. Verletzungsge‐
fahr.
Beim Lösen der eingeklappten
Kugelstange unbedingt links vom
Griff stehen.
Eingeklappte Kugelstange lösen
Den Griff unter der hinteren Stoßfän‐
gerverkleidung links vom Nummern‐
schild in einem Winkel von etwa 45° Richtung Boden ziehen.

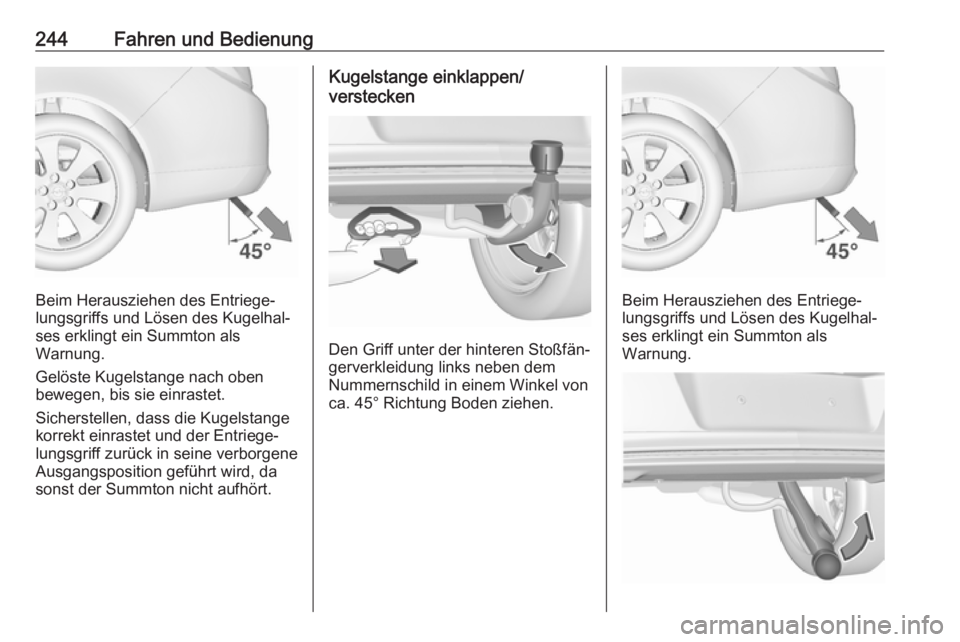

244Fahren und Bedienung
Beim Herausziehen des Entriege‐
lungsgriffs und Lösen des Kugelhal‐
ses erklingt ein Summton als
Warnung.
Gelöste Kugelstange nach oben
bewegen, bis sie einrastet.
Sicherstellen, dass die Kugelstange
korrekt einrastet und der Entriege‐
lungsgriff zurück in seine verborgene
Ausgangsposition geführt wird, da
sonst der Summton nicht aufhört.
Kugelstange einklappen/
verstecken
Den Griff unter der hinteren Stoßfän‐
gerverkleidung links neben dem
Nummernschild in einem Winkel von
ca. 45° Richtung Boden ziehen.
Beim Herausziehen des Entriege‐
lungsgriffs und Lösen des Kugelhal‐
ses erklingt ein Summton als
Warnung.

Fahren und Bedienung245Die ausgerastete Kugelstange mit der
flachen Hand nach rechts bewegen,
bis diese unter dem Boden einrastet.
Sicherstellen, dass der Entriege‐
lungsgriff zurück in seine verborgene
Ausgangsposition geführt wird, da
sonst der Summton nicht aufhört.9 Warnung
Anhängerbetrieb ist nur zulässig,
wenn die Kugelstange richtig
montiert ist. Wenn die Kugel‐
stange nicht richtig einrastet oder
wenn sich der Entriegelungsgriff
nicht in seine verborgene
Ausgangsposition im Gehäuse
führen lässt oder wenn der Summ‐ ton nach dem Einrasten der
Kugelstange ertönt, Hilfe einer
Werkstatt in Anspruch nehmen.
Öse für Abreißseil
Abreißseil an der Öse einhängen.
Anhänger-Stabilitäts-
Assistent
Erkennt das System eine starke
Schlingerbewegung, wird die Motor‐
leistung reduziert und das Gespann gezielt abgebremst, bis das Schlin‐
gern aufhört. Lenkrad so ruhig wie
möglich halten, während das System
aktiv ist.
Der Anhänger-Stabilitäts-Assistent
ist eine Funktion der elektronischen
Stabilitätsregelung 3 190.

246FahrzeugwartungFahrzeugwartungAllgemeine Informationen..........247
Zubehör und Änderungen am Fahrzeug ................................ 247
Fahrzeugeinlagerung ..............247
Altfahrzeugrücknahme ............248
Fahrzeugüberprüfungen ............248
Durchführung von Arbeiten .....248
Motorhaube ............................. 249
Motoröl .................................... 249
Automatikgetriebeöl .................251
Kühlmittel ................................. 251
Lenkunterstützungsflüssigkeit . 252
Waschflüssigkeit ......................253
Bremsen .................................. 253
Bremsflüssigkeit ......................253
Fahrzeugbatterie .....................254
Diesel-Kraftstoffsystem entlüften .................................. 256
Scheibenwischerwechsel ........256
Glühlampen auswechseln .........257
Halogen-Scheinwerfer .............257
Xenon-Scheinwerfer ................260
Nebelscheinwerfer ...................262
Rückleuchten ........................... 262
Seitliche Blinkleuchten ............265Kennzeichenleuchte ................266
Innenleuchten .......................... 267
Instrumententafelbeleuchtung . 267
Elektrische Anlage .....................268
Sicherungen ............................ 268
Sicherungskasten im Motorraum .............................. 269
Sicherungskasten in der Instrumententafel ...................271
Sicherungskasten im Laderaum ............................... 273
Wagenwerkzeug ........................274
Räder und Reifen ......................275
Winterreifen ............................. 275
Reifenbezeichnungen ..............275
Reifendruck ............................. 276
Reifendruck-Kontrollsystem ....277
Profiltiefe ................................. 279
Reifenumrüstung .....................280
Radabdeckungen ....................280
Schneeketten .......................... 280
Reifenreparaturset ...................281
Radwechsel ............................. 284
Reserverad .............................. 287
Starthilfe ..................................... 289Abschleppen.............................. 291
Eigenes Fahrzeug abschleppen ........................... 291
Anderes Fahrzeug abschleppen ........................... 293
Fahrzeugpflege .......................... 295
Außenpflege ............................ 295
Innenraumpflege .....................297
