2017 Lexus GS F Návod k obsluze (in Czech)

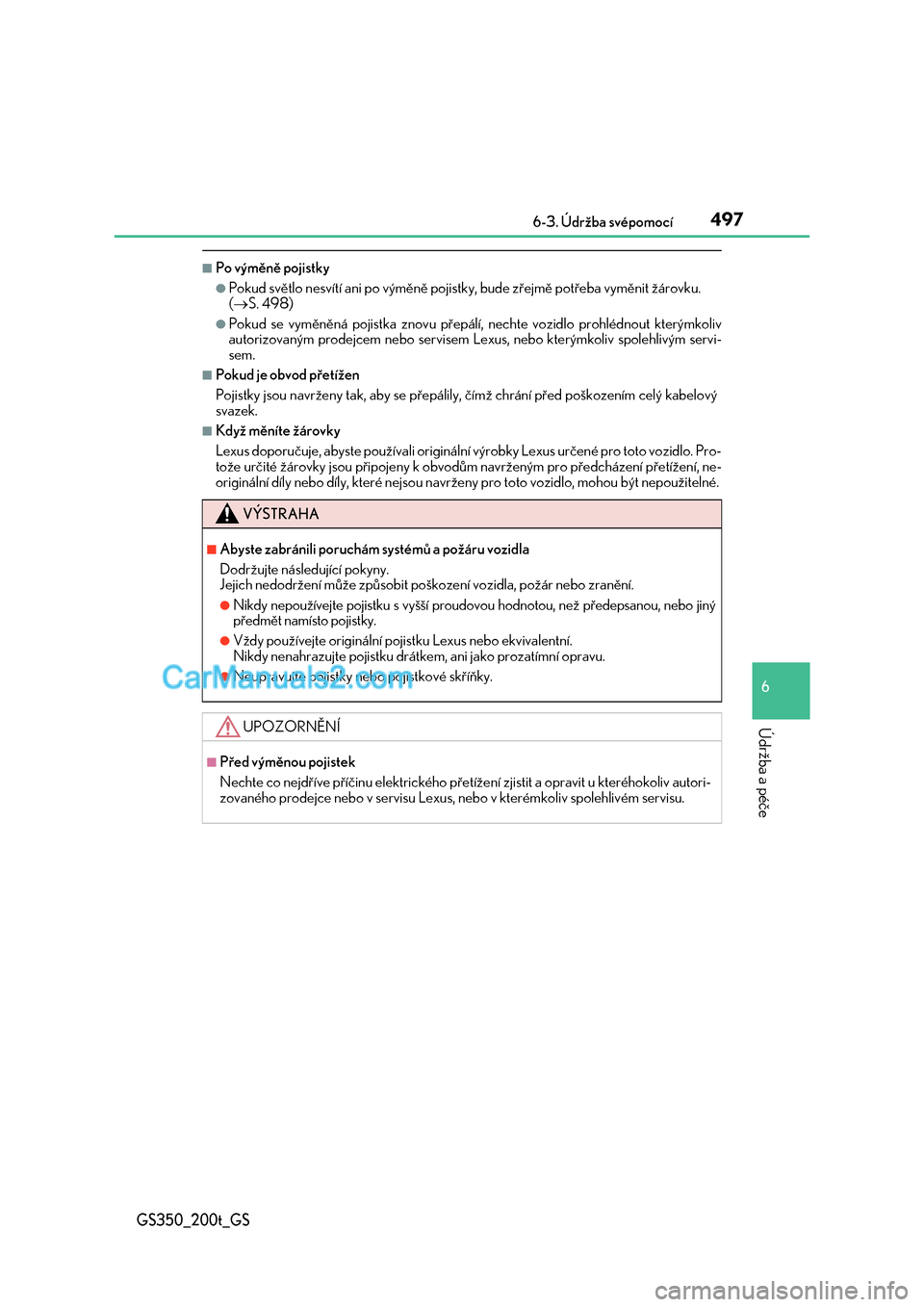

497 6-3. Údržba svépomocí
6
Údržba a péče
GS350_200t_GS
■Po výměně pojistky
●Pokud světlo nesvítí ani po výměně pojistky, bude zřejmě potřeba vyměnit žárovku.
(S. 498)
●Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo prohlédnout kterýmkoliv
autorizovaným prodejcem nebo servisem Lexus, nebo kterýmkoliv spolehlivým servi-
sem.
■Pokud je obvod přetížen
Pojistky jsou navrženy tak, aby se přepálily, čímž chrání před poškozením celý kabelový
svazek.
■Když měníte žárovky
Lexus doporučuje, abyste používali originální výrobky Lexus určené pro toto vozidlo. Pro-
tože určité žárovky jsou připojeny k obvodům navrženým pro předcházení přetížení, ne-
originální díly nebo díly, které nejsou navrženy pro toto vozidlo, mohou být nepoužitelné.
VÝSTRAHA
■Abyste zabránili poruchám systémů a požáru vozidla
Dodržujte následující pokyny.
Jejich nedodržení může způsobit poškození vozidla, požár nebo zranění.
●Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než předepsanou, nebo jiný
předmět namísto pojistky.
●Vždy používejte originální pojistku Lexus nebo ekvivalentní.
Nikdy nenahrazujte pojistku drátkem, ani jako prozatímní opravu.
●Neupravujte pojistky nebo pojistkové skříňky.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejdříve příčinu elektrického přetížení zjistit a opravit u kteréhokoliv autori-
zovaného prodejce nebo v servisu Lexus, nebo v kterémkoliv spolehlivém servisu.

4986-3. Údržba svépomocí
GS350_200t_GS
Žárovky
Zjistěte wattový výkon žárovky, která má být vyměněna. (S. 631)
 S. 457
Přední směrové světlo (vozidla s jednopaprskovými světlomety)
Vnější nástupní světlo
Následující žárovky můžete vyměnit sami. Úroveň obtížnosti výměny se liší
podle žárovek. Protože hrozí nebezp ečí poškození součástí, doporučujeme,
aby výměnu provedl kterýkoliv autorizo vaný prodejce nebo servis Lexus,
nebo kterýkoliv spolehlivý servis.
Příprava na výměnu žárovky
Vyjmutí krytů motorového prostoru
Umístění žárovek
1
2

499 6-3. Údržba svépomocí
6
Údržba a péče
GS350_200t_GS
■Přední směrové světlo (vozidla s jednopaprskovými světlomety)
Pouze na levé straně: Vyjměte
šroub a posuňte plnicí hrdlo kapa-
liny ostřikovačů.
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Výměna žárovek
1
2
3

5006-3. Údržba svépomocí
GS350_200t_GS
Při nasazování obraťte uvedený postup.
Po nasazení patice žárovky zajistěte kabel pomocí příchytek a pokud měníte žá-
rovku na levé straně, ujistěte se, že jste namontovali šroub plnicího hrdla kapaliny ostřikovačů do jeho původní polohy.
■Vnější nástupní světla
Stiskněte horní část vnějšího zpět-
ného zrcátka, abyste naklopili plo-
chu zrcátka nahoru, a nalepte
ochranou pásku na spodní část
krytu zrcátka.
Zasuňte 2 ploché šroubováky oba-
lené ochrannou páskou a odpojte
příchytky za zrcátkem.
Vypáčte zrcátko ven směrem k sobě
aodpojte 2 příchytky současně.
Pracujte opatrně a dejte pozor, abyste neupustili zrcátko.
4
Pravá stranaLevá strana
1
2

501 6-3. Údržba svépomocí
6
Údržba a péče
GS350_200t_GS
Odpojte konektory za zrcátkem
a vyjměte zrcátko.
Když odpojujete tenké konektory,
označte si jeden z konektorů kous- kem pásky, abyste předešli jejich zá-
měně při opětovné montáži.
Pracujte opatrně a dejte pozor, abys- te neupustili zrcátko.
Když zacházíte se zrcátkem, nedotý kejte se částí pokrytých vazelínou.
Počet konektorů se liší podle specifikace vozidla.
Vyjměte šroubky a sejměte kryt
zrcátka.
Otočte paticí žárovky doleva.
Vyjměte žárovku.
3
4
5
6

5026-3. Údržba svépomocí
GS350_200t_GS
Po nasazení nové žárovky zajistě-
te patici do tělesa světla.
Když vkládáte patici, zarovnejte
značky vytištěné na tělese světla a na patici.
Nasaďte kryt na rám zrcátka, za-
jistěte ho šroubkem a nasaďte
boční směrové světlo a vnější ná-
stupní světlo.
Použijte pouze polohu šroubku uve-
denou na tomto obrázku.
Boční směrové světlo: Zarovnejte
úchytky na světle a na krytu a světlo
nasaďte.
Vnější nástupní světlo: Zasuňte úchyt-
ky ve vybrání tělesa světla s těmi na
krytu a zajistěte je.
Rozpojte příchytky a oddělte hor-
ní a spodní část zadního bočního
krytu zrcátka.
7
8
9

503 6-3. Údržba svépomocí
6
Údržba a péče
GS350_200t_GS
Nasaďte kryt zadního konce zr-
cátka nasazením spodní strany
a horní strany v tomto pořadí.
Když nasazujete spodní stranu krytu,
vložte kolík bočního směrového svět- la do otvoru v krytu.
Zajistěte kryt šroubky a zapojte
zpět všechny konektory.
Upevněte kabely jejich vrácením do
úchytů tak, jak byly původně.
Zarovnejte příchytky a připevně-
te zrcátko zatlačením na příchyt-
ky, vždy každý pár diagonálně.
Ujistěte se, že jste zasunuli příchytky v pořadí znázorněném na obrázku,
a stlačte je, až uslyšíte cvaknutí.
Pokud neuslyšíte cvaknutí, netlačte na příchytky násilím. Místo toho zr-
cátko vyjměte a zkontrolujte, zda
jsou příchytky zarovnány.
10
11
12

5046-3. Údržba svépomocí
GS350_200t_GS
■Výměna následujících žárovek
Pokud je některé z níže uvedených světel vadné, nechte ho vyměnit u které-
koliv autorizovaného prodejce nebo v servisu Lexus, nebo v kterémkoliv spo-
lehlivém servisu.
●Světlomety
●Přední obrysová světla/světla pro denní svícení
●Přední mlhová světla (GS350/GS200t)
●Přední směrová světla (vozidla s třípaprskovými světlomety)
●Boční směrová světla
●Brzdová/koncová světla
●Brzdová světla
●Zadní mlhové světlo
●Zadní směrová světla
●Couvací světla
●Třetí brzdové světlo
●Osvětlení registrační značky
■LED světla
Světla, jiná než přední směrová světla (vozidla s jednopaprskovými světlomety) a vnější
nástupní světla, se skládají z množství LED diod. Pokud je některé z LED světel vadné, za-
vezte vozidlo ke kterémukoliv autorizovanému prodejci nebo do servisu Lexus, nebo do
kteréhokoliv spolehlivého servisu, abyste nechali světlo vyměnit.
■Zamlžení uvnitř světel
Dočasné zamlžení (orosení) uvnitř světlometů neznamená poruchu. V následujících situ-
acích kontaktujte pro více informací kteréhokoliv autorizovaného prodejce nebo servis
Lexus, nebo kterýkoliv spolehlivý servis.
●Uvnitř světel se tvoří velké kapky vody.
●Uvnitř světlometu se hromadí voda.
■Když měníte žárovky
S. 497
