2017 Lexus GS F Návod k obsluze (in Czech)

449
6 6-3. Údržba svépomocí
Údržba a péče
GS350_200t_GS
Pokyny pro údržbu svépomocí
Pokud provádíte údržbu sami, dodržujte správný postup uvedený v těchto ka-
pitolách.
PoložkyDíly a nářadí
Stav akumulátoru
(S. 466)•Teplá voda •Jedlá soda •Mazací tuk
• Běžný klíč (na šrouby pólových svorek)
• Destilovaná voda
Hladina chladicí
kapaliny motoru/
mezichladiče
(S. 464)•"
Toyota Super Long Life Coolant" nebo podobná vysoce
kvalitní bezsilikátová, bezaminová, bezdusitanová a bezbori-
tanová chladicí kapalina na bázi etylénglykolu s technologií
trvanlivých hybridních organických kyselin.
"Toyota Super Long Life Coolant" je směsí 50 % chladicí ka-
paliny a 50 % deionizované vody.
• Trychtýř (pouze pro doplňování chladicí kapaliny)
Hladina motorového
oleje (S. 459)
• "Toyota Genuine Motor Oil" nebo ekvivalentní
• Hadr nebo papírová utěrka
• Trychtýř (používaný pouze pro doplňování motorového oleje)
Pojistky (S. 493)• Pojistka stejné proudové hodnoty jako je originální
Žárovky
(S. 498)
• Žárovka se stejným číslem a proudovou hodnotou jako je ori-
ginální
•Křížový šroubovák•Plochý šroubovák
•Klíč
Chladič a kondenzá-
tor (S. 466)
Tlak huštění pneu-
matik (S. 485)• Tlakoměr• Zdroj stlačeného vzduchu
Kapalina ostřikovačů
(S. 470)
• Voda nebo nemrznoucí kapalina do ostřikovačů (pro použití
v zimě)
• Trychtýř (používaný pouze pro doplnění vody nebo kapaliny
ostřikovačů)

4506-3. Údržba svépomocí
GS350_200t_GS
VÝSTRAHA
Motorový prostor obsahuje mnoho mechanismů a kapalin, které se mohou náhle pohy-
bovat, silně se ohřát nebo být pod elektrickým napětím. Abyste zabránili smrtelnému
nebo vážnému zranění, dodržujte následující pokyny.
■Když pracujete v motorovém prostoru
●Nedávejte ruce, oděv a nářadí do blízkosti pohybujícího se ventilátoru a hnacího ře-
mene motoru.
●Dejte pozor, abyste se ihned po jízdě nedotkli motoru, chladiče, výfukového potrubí,
atd., protože mohou být horké. Olej a ostatní kapaliny mohou být také horké.
●V motorovém prostoru nenechávejte žádné hořlavé předměty, jako jsou papíry nebo
hadry.
●Nekuřte, zabraňte vzniku jisker a nepřibližujte se s otevřeným ohněm k palivu nebo
k akumulátoru. Výpary paliva nebo akumulátoru jsou hořlavé.
●Při práci s akumulátorem buďte obzvlášť opatrní. Obsahuje jedovatou a korozivní ky-
selinu sírovou.
●Dávejte pozor, protože brzdová kapalina může ublížit vašim rukám nebo očím a po-
škodit lakované povrchy. Pokud se dostane kapalina na ruce nebo do očí, ihned
opláchněte zasažené místo čistou vodou. Pokud potíže přetrvávají, poraďte se s léka-
řem.
■Když pracujete v blízkosti elektrických ventilátorů chlazení nebo mřížky chladiče
Ujistěte se, že je spínač motoru vypnutý.
Pokud je spínač motoru v režimu ZAPALOVÁNÍ ZAPNUTO, elektrické ventilátory
chlazení se mohou automaticky rozběhnout, pokud je zapnutá klimatizace a/nebo je
teplota chladicí kapaliny vysoká. (S. 466)
■Bezpečnostní brýle
Noste bezpečnostní brýle, abyste zabránili vniknutí odlétávajícího nebo padajícího ma-
teriálu, vystříknutí kapaliny atd. do očí.
UPOZORNĚNÍ
■Pokud vyjmete filtr čističe vzduchu
Jízda s vyjmutým filtrem čističe vzduchu může způsobit nadměrné opotřebení motoru
díky nečistotám ve vzduchu.
■Pokud je hladina kapaliny nízká nebo vysoká
Je normální, že hladina brzdové kapaliny mírně klesne, když se opotřebují brzdové
destičky, nebo když hladina kapaliny v nádržce je vysoká.
Pokud je nutné časté doplňování nádržky, může to signalizovat vážný problém.

451
6
6-3. Údržba svépomocí
Údržba a péče
GS350_200t_GS
Kapota
Zatáhněte za uvolňovací páčku zám-
ku kapoty.
Kapota mírně povyskočí nahoru.
Zatáhněte nahoru pomocnou páč-
ku západky a zvedněte kapotu.
Uvolněte zámek zevnitř vozidl a, abyste otevřeli kapotu.
1
2
VÝSTRAHA
■Kontrola před jízdou
Zkontrolujte, zda je kapota úplně zavřená a zamknuta.
Pokud není kapota řádně zamknuta, může se během jízdy otevřít a způsobit nehodu
s následkem smrti nebo vážných zranění.

4526-3. Údržba svépomocí
GS350_200t_GS
Umístění podlahového zvedáku
◆Vpředu
◆Vzadu
GS350/GS200t
Když používáte podlahový zvedák, dodržujte pokyny uvedené v příručce do-
dávané ke zvedáku a provádějte činnost bezpečně.
Když vaše vozidlo zvedáte pomocí po dlahového zvedáku, umístěte zvedák
správně. Nesprávné umístění může vaše vozidlo poškodit nebo způsobit zra-
nění.
Modely 2WD Modely AWD12

453 6-3. Údržba svépomocí
6
Údržba a péče
GS350_200t_GS
GS F
UPOZORNĚNÍ
■Když používáte zvedák na zadní části vozidla (vozidla s TVD [Torque Vectoring Dif-
ferential])
Neumísťujte zvedák do žádné z poloh vyzna- čených na obrázku.

4546-3. Údržba svépomocí
GS350_200t_GS
Motorový prostor
GS350
Pojistkové skříňky (S. 493)
Akumulátor ( S. 466)
Měrka hladiny motorového oleje
( S. 459)
Nádržka chladicí kapaliny motoru
( S. 464)
Uzávěr plnicího hrdla motorového
oleje ( S. 461)
Nádržka kapaliny ostřikovačů
( S. 470)
Elektrické vent ilátory chlazení
Kondenzátor ( S. 466)
Chladič ( S. 466)
1
2
3
4
5
6
7
8
9

455 6-3. Údržba svépomocí
6
Údržba a péče
GS350_200t_GS

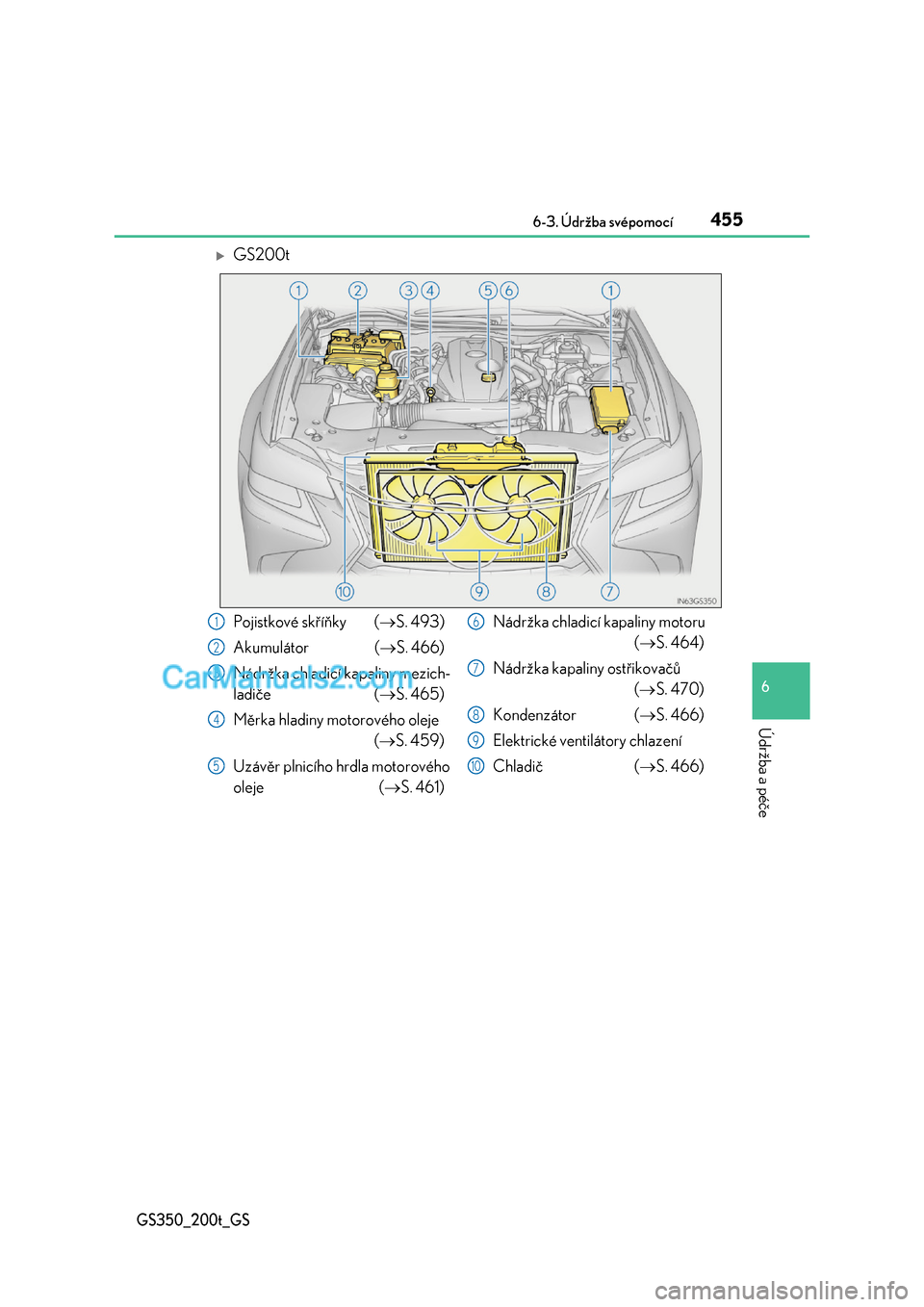

GS200t
Pojistkové skříňky (S. 493)
Akumulátor ( S. 466)
Nádržka chladicí kapaliny mezich-
ladiče ( S. 465)
Měrka hladiny motorového oleje
( S. 459)
Uzávěr plnicího hrdla motorového
oleje ( S. 461)
Nádržka chladicí kapaliny motoru
( S. 464)
Nádržka kapaliny ostřikovačů
( S. 470)
Kondenzátor ( S. 466)
Elektrické vent ilátory chlazení
Chladič ( S. 466)
1
2
3
4
5
6
7
8
9
10

4566-3. Údržba svépomocí
GS350_200t_GS
GS F
Pro vozidla s pravostranným řízením:
Akumulátor a pojistková skříňka před akumulátorem jsou umístěny na opačné
straně motorového prostoru.
Pojistkové skříňky ( S. 493)
Akumulátor ( S. 466)
Měrka hladiny motorového oleje
( S. 459)
Nádržka chladicí kapaliny motoru
( S. 464)
Uzávěr plnicího hrdla motorového
oleje ( S. 461)
Nádržka kapaliny ostřikovačů
( S. 470)
Elektrické vent ilátory chlazení
Kondenzátor ( S. 466)
Chladič ( S. 466)
1
2
3
4
5
6
7
8
9
