2017 Lexus GS F Návod k obsluze (in Czech)

113
2
2. Přístrojová deska
Přístrojová deska
GS350_200t_GS
Přístroje a ukazatelé (GS F)
Pokud je změněn jízdní reži m, některé ze zobrazení přístrojů a uspořádání uka-
zatelů se změní.
Normální režim/PŘIZPŮSOBENÝ režim*
Režim Eko-jízdy

1142. Přístrojová deska
GS350_200t_GS
Režim SPORT S*
Režim SPORT S+*
Jednotky použité na přístrojích se mohou lišit v závislosti na cílovém regionu.
*: Na obrázku je výchozí zobrazení přístroje. Zobrazení přístroje může být změněno na
obrazovce nastavení na mu ltiinformačním displeji.

1152. Přístrojová deska
2
Přístrojová deska
GS350_200t_GS
Multiinformační displej
Ukazuje řidiči různé údaje týkající se vozidla (S. 129)
Zobrazuje výstražná hlášení v případě poruchy ( S. 524)
Palivoměr
Ukazatel teploty chladicí kapaliny motoru
Ukazuje teplotu chladicí kapaliny motoru. Pokud indikátor ukazatele teploty chladicí
kapaliny motoru ( ) vstoup í do červené zóny, zazní bzučák a indikátor se zbarví
červeně a začne blikat. Zobrazí se také výstražné hlášení.
Ukazatel teploty motorového oleje
Ukazuje teplotu motorového oleje. Pokud indikátor ukazatele teploty motorového
oleje ( ) vstoupí do červené zóny, indikátor se zbarví červeně a začne blikat.
Venkovní teplota
Zobrazuje venkovní teplotu v rozsahu od -40 °C do 50 °C. Indikátor nízké venkovní
teploty se rozsvítí, když je okolní teplota 3 °C nebo nižší.
Otáčkoměr
Ukazuje otáčky motoru (počet otáček za minutu)
Digitální rychloměr
Analogový rychloměr
Zařazená poloha a převodový stupeň
Ukazuje zvolenou zařazenou polohu nebo zvolený rozsah řazení ( S. 246).
Displej celkového a denního počítadla kilometrů
Celkové počítadlo kilometrů:
Zobrazuje celkovou vzdálenost, kterou vozidlo ujelo.
Denní počítadlo kilometrů:
Zobrazuje vzdálenost, kterou vozidlo ujelo od posledního vynulování počítadla. Denní
počítadla "A" a "B" se mohou používat pro záznam a zobrazení různých vzdáleností nezávisle na sobě.
Ukazatel Eko-jízdy
Ukazuje akceleraci vozidla. Čím více vozidl o akceleruje, tím nižší je zobrazený počet
modrých segmentů, což signalizuje, že jedete méně šetrně k životnímu prostředí. Ten- to ukazatel slouží jako ukaz atel eko-šetrnosti vaší jízdy.
1
2
3
4
5
6
7
8
9
10
11

1162. Přístrojová deska
GS350_200t_GS
■Indikátor rychlosti
Když vozidlo dosáhne nastavené
rychlosti, zobrazen í jednotek rych-
losti se zbarví žlutě.
Indikátory se zobrazí žlutě (podle rychlosti nastavené uživatelem) nebo
červeně (pevně nastaveno na
200 km/h*1 nebo 160 km/h*2)*3.
Toto nastavení je možné provést na multiinformačním displeji.
*1: Kromě Spojeného království
*2: Pro Spojené království
*3: Vždy dodržujte povolenou ne jvyšší rychlost, když jedete na veřejných silnicích.
■Indikátor otáček (obrazovka režimu SPORT S/obrazovka režimu SPORT
S+)
Když je řadicí páka v M, indikátor na
otáčkoměru se zobrazí ve 3 krocích.
Když je zobrazena 3. úroveň indiká-
toru, indikátor bude blikat a zazní
bzučák, aby vás upozornil na nutnost
přeřazení nahoru.
Indikátor se může zobrazit při podřa- zování, v závislosti na otáčkách mo-
toru,
Obrazovka režimu
SPORT S
Obrazovka režimu SPORT S+

1172. Přístrojová deska
2
Přístrojová deska
GS350_200t_GS
■Špička otáček (obrazovka režimu Normal/obrazovka režimu SPORT S)
Když otáčky motoru dosáhnou nebo
překročí 3 600 ot/min, na přibližně
1 sekundu se zobrazí doznívání ob-
razu otáčkoměru na nejvyšších otáč-
kách motoru.
■Celkové/Denní počítadlo kilometrů
Přepíná mezi zobrazením celkového
a denního počítadla kilometrů. Když
je zobrazeno denní počítadlo kilo-
metrů, stisknutím a podržením toho-
to tlačítka se denní počítadlo
vynuluje.
■Zobrazení přístrojů a uspořádání
Pokud je změněn jíz dní režim, někte-
ré ze zobrazení přístrojů a uspořá-
dání ukazatelů se změní.
Přepnutí zobrazení

1182. Přístrojová deska
GS350_200t_GS
Jas osvětlení přístrojového panelu je možné nastavit.
Tmavší
Jasnější
■Přístroje a displej svítí, když
Spínač motoru je v režimu ZAPALOVÁNÍ ZAPNUTO.
■Uvítací osvětlení analogového rychloměru
●Když jsou otevřeny dveře řidiče, analogový rychloměr se rozsvítí.
Pak, když jsou dveře řidiče zavřeny, analogový rychloměr se 3 krát rozsvítí a zhasne
(pulzovaně).
●V následujících situac ích nebude analogový rychloměr pulzovat, ačkoliv jsou dveře ři-
diče otevřeny a zavřeny:
• Během 60 sekund po skončení pulzace analogového přístroje • Během 60 sekund od vypnutí spínače motoru
■Proměnná červená zóna
■Ukazatel Eko-jízdy
●Počet modrých segmentů zobrazených na ukaz ateli Eko-jízdy se snižuje/zvyšuje v zá-
vislosti na akceleraci vozidla. Použijte tent o ukazatel jako vodítko, když chcete jet způ-
sobem šetrným k životnímu prostředí, který snižuje spotřebu paliva. Avšak při jízdě z kopce, kde může vozidlo zr ychlovat bez sešlápnutí plynového pedálu,
nemusí ukazatel Eko-jízdy zobrazovat stav Eko-jízdy správně.
●Když je řadicí páka přesunuta do P, N ne bo R, segmenty se zbarví šedě a ukazatel Eko-jízdy nefunguje.
Ovládání osvětlení přístrojového panelu
1
2
Aby byl ochráněn motor, otáčky motoru jsou ří-
zeny pomocí změny počáteční polohy červené
zóny otáčkoměru v rozsahu 3 700 ot/min až 7 300 ot/min v závislosti na teplotě chladicí ka-
paliny motoru.
Před jízdou za podmínek extrémně vysokého za- tížení se ujistěte, že je dostatečně zahřátý motor.

1192. Přístrojová deska
2
Přístrojová deska
GS350_200t_GS
■Seřízení jasu přístrojového panelu
Úrovně jasu přístrojového panelu, když jsou koncová světla zapnuta a vypnuta, mohou
být seřízeny individuálně. Když je však okolí světlé (ve dne, atd.), zapnutím koncových
světel se jas přístrojového panelu nezmění.
■Ztlumení osvětlení analogového rychloměru
Osvětlení analogového rychloměru bude ztlumeno, když je okolní osvětlení světlé, např.
během dne, a je zvolena obrazovka režimu SPORT S nebo SPORT S+.
■Zobrazení venkovní teploty
●V následujících situacích nemusí být zobrazena správná venkovní teplota, nebo změna
zobrazení může trvat déle než normálně.
• Při zastavení nebo jízdě nízkou rychlostí (méně než 20 km/h)
• Když se venkovní teplota náhle změní (při vjezdu/výjezdu z garáže nebo tunelu, atd.)
●Když se zobrazí "" nebo "E", systém může mít poruchu.
Zavezte vozidlo ke kterémukoliv autorizovanému prodejci nebo do servisu Lexus, nebo
do kteréhokoliv spolehlivého servisu.
■Vyskakovací zobrazení
V některých situacích, např., když je provedeno ovládání spínače, na multiinformačním
displeji se dočasně zobrazí vyskakovací zobrazení.
Některá vyskakovací zobrazení mohou být zapnuta nebo vypnuta. (S. 637)
■Displej z tekutých krystalů
Na displeji se mohou objevit malé nebo světlé skvrny. Tento jev je charakteristický pro
displeje z tekutých krystalů a takový displej můžete nadále bez problémů používat.
■Přizpůsobení
Zobrazení přístroje může být přizpůsobeno na multiinformačním displeji. (S. 634)
VÝSTRAHA
■Informační displej při nízkých teplotách
Nechte interiér vozidla ohřát před používáním informačního displeje z tekutých krysta-
lů. Při extrémně nízkých teplotách může monitor informačního displeje reagovat po-
maleji a změny zobrazení mohou být opožděné.
Například, mezi přeřazením řidičem a zobrazením nového čísla převodového stupně
na displeji bude prodleva. Tato prodleva by mohla způsobit, že řidič znovu podřadí, což
způsobí nadměrné brzdění motorem a eventuálně nehodu, mající za následek smrt
nebo zranění.

1202. Přístrojová deska
GS350_200t_GS

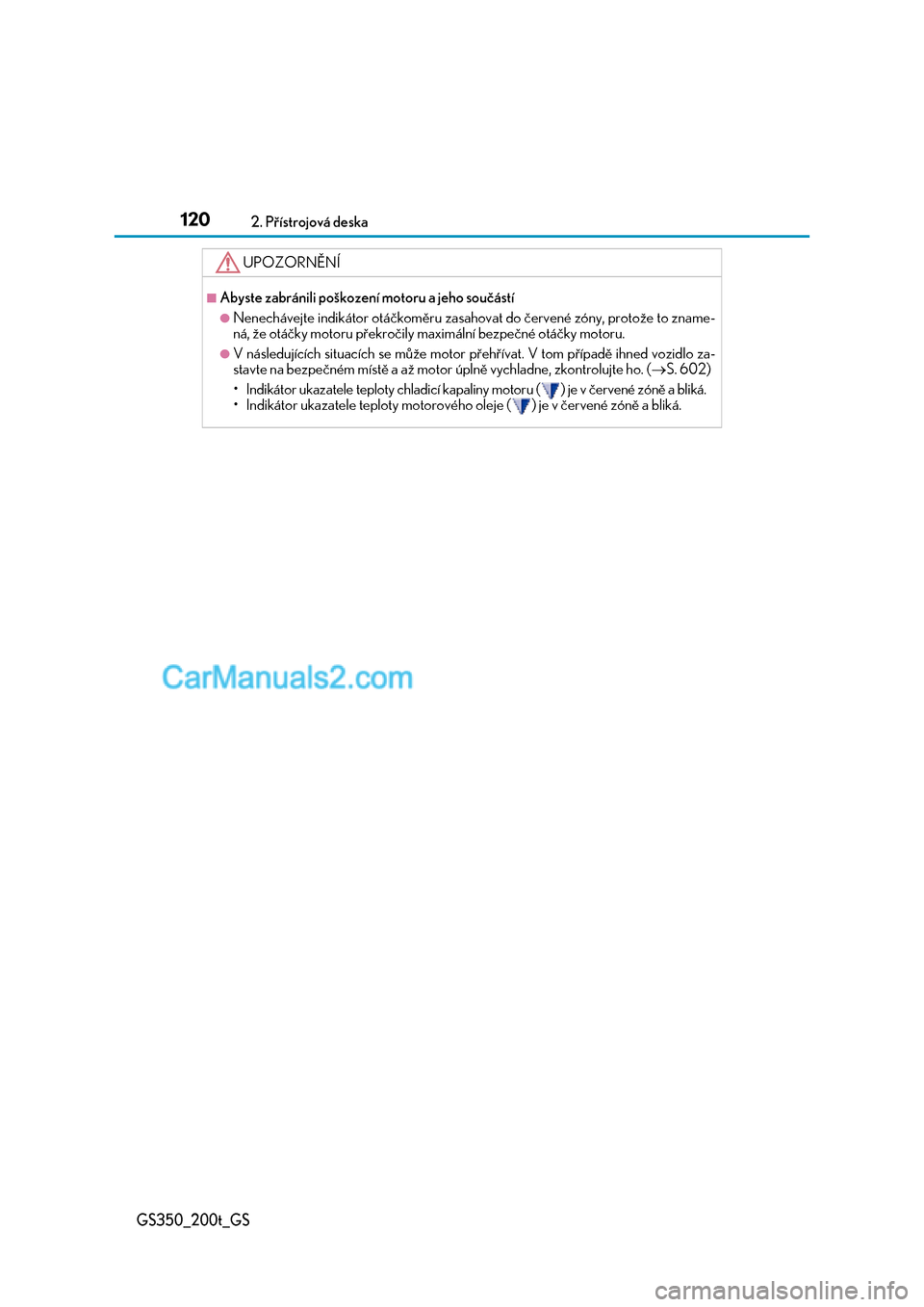

UPOZORNĚNÍ
■Abyste zabránili poškození motoru a jeho součástí
●Nenechávejte indikátor otáčkoměru zasahovat do červené zóny, protože to zname-
ná, že otáčky motoru překročily maximální bezpečné otáčky motoru.
●V následujících situacích se může motor přehřívat. V tom případě ihned vozidlo za- stavte na bezpečném místě a až motor úplně vychladne, zkontrolujte ho. (S. 602)
• Indikátor ukazatele teploty chladicí kapalin y motoru ( ) je v červené zóně a bliká.
• Indikátor ukazatele teploty motorového oleje ( ) je v červené zóně a bliká.
