2017 FIAT FIORINO Drift- og vedlikeholdshåndbok (in Norwegian)

BLI KJENT MED INSTRUMENTPANELET
Denne delen av håndboka gir all nyttig
informasjon for å bli kjent med, forstå
og bruke instrumentpanelet riktig.INSTRUMENTPANEL OG
INSTRUMENTER I BILEN ................ 40
DIGITALT DISPLAY .......................... 44
MULTIFUNKSJONSDISPLAY........... 45
KJØREKOMPUTER......................... 47
VARSELLAMPER OG MELDINGER . 48
- UTILSTREKKELIG
BREMSEVÆSKE/HÅNDBREMS PÅ .... 48
- EBD-FEIL ......................................... 49
- FEIL PÅ KOLLISJONSPUTEN ........... 49
- SETEBELTENE ER IKKE FESTET ..... 50
-FEIL I GIRKASSE ............................... 50
- KJØLEVÆSKETEMPERATUREN ER
ALTFOR HØY ..................................... 51
- BATTERIET ER IKKE
TILSTREKKELIG LADET ..................... 51
- LAVT MOTOROLJETRYKK /
MOTOROLJEN ER FORRINGET .......... 52
-MINIMALT MOTOROLJENIVÅ ............ 53
-UFULLSTENDIG DØRLÅSING............ 53
-SERVOSTYRING FEIL ....................... 53
- FEIL I
INNSPRØYTNINGSSYSTEMET
(Multijet-versjoner) - FEIL VED
MOTORSTYRINGSSYSTEMET EOBD
(bensinversjoner).................................. 55
-ABS-FEIL .......................................... 56
- DRIVSTOFFRESERVE ...................... 57
-FOROPPVARMING AV
GLØDEPLUGGER (Multijet-versjoner) -
FEIL PÅ FORVARMING AV
GLØDEPLUGGER (Multijet-versjoner) .. 57
-SENSOR FOR VANN I
DIESELFILTERET (Multijet-versjoner) ... 58-FEIL VED BILENS
BESKYTTELSESSYSTEM - FIAT
CODE - FEIL VED ALARM (for
versjoner/markeder der dette er
tilgjengelig) - INNBRUDDSFORSØK ..... 59
- SIGNALISERING OM GENERELL
FEIL .................................................... 60
-RENGJØRING DPF
(PARTIKKELFILTER) PÅGÅR ............... 62
- FEIL PÅ HILL HOLDER-SYSTEMET .. 62
- iTPMS-SYSTEM ............................... 63
- SLITASJE BROMSKLOSS ................ 63
-FEIL PÅ PARKERINGSSENSORENE .. 63
-FEIL PÅ START&STOP-SYSTEMET .... 63
-ASR-SYSTEMET ER DEAKTIVERT ..... 64
-AKTIVERING AV SYSTEMET
TRACTION PLUS ................................ 64
-TÅKEBAKLYS .................................... 64
-POSISJONSLYS / FOLLOW ME
HOME ................................................. 65
- VENSTRE BLINKLYS (blinker) ............ 65
- HØYRE BLINKLYS (blinker) ............... 65
- TÅKELYS .......................................... 66
-FARTSHOLDER (CRUISE
CONTROL) .......................................... 66
- FJERNLYS ....................................... 66
-GEAR SHIFT INDICATION .................. 67
-FEIL I CNG-SYSTEMET...................... 67
39

INSTRUMENTPANEL OG INSTRUMENTER I BILEN.
.
Versjoner med digitalt display
Varsellampene
ogfinnes kun i dieselutgavene.
A. Speedometer (viser hastigheten) – B. Drivstoffmåler med varsellampe om reservetank – C. Måler for kjølevæsketemperatur, med varsellampe for
maks. temperatur – D. Turteller – E. Digitalt display
70F0T0807
40
BLI KJENT MED INSTRUMENTPANELET

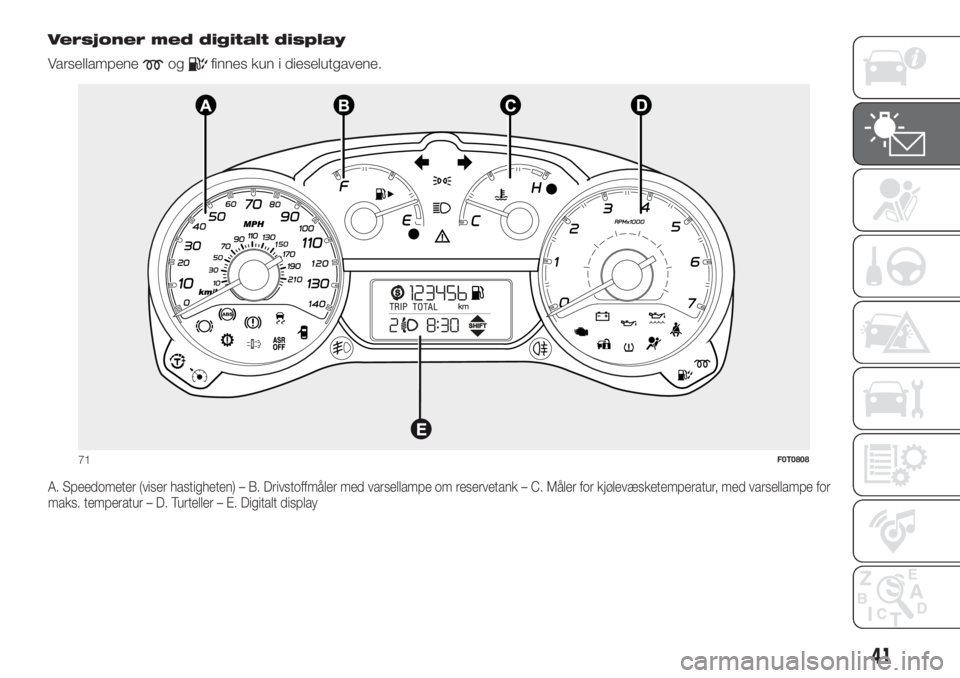

Versjoner med digitalt display
Varsellampene
ogfinnes kun i dieselutgavene.
A. Speedometer (viser hastigheten) – B. Drivstoffmåler med varsellampe om reservetank – C. Måler for kjølevæsketemperatur, med varsellampe for
maks. temperatur – D. Turteller – E. Digitalt display
71F0T0808
41

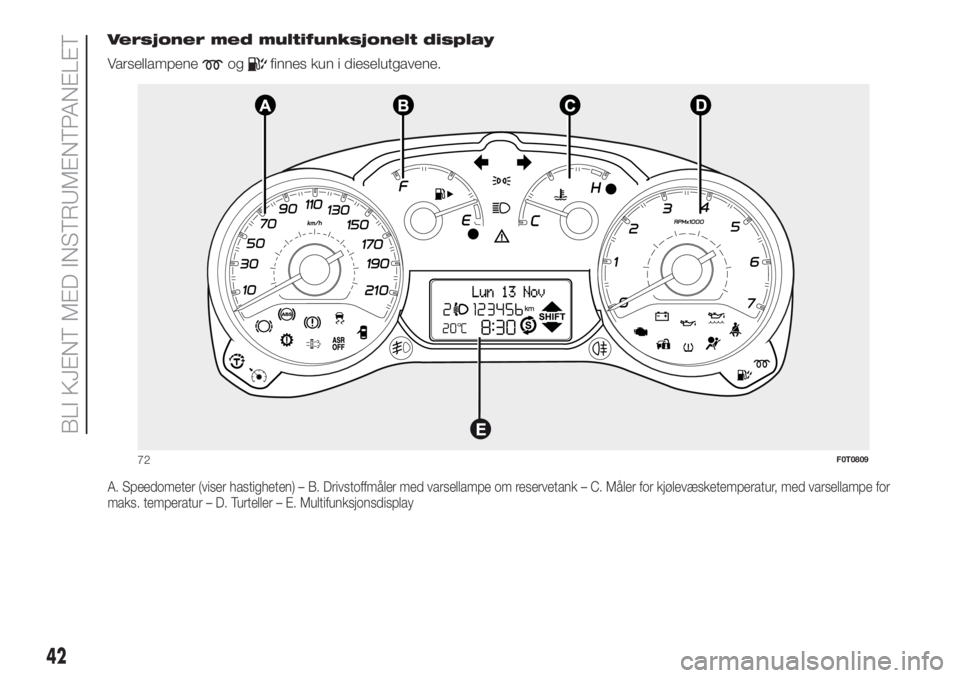

Versjoner med multifunksjonelt display
Varsellampene
ogfinnes kun i dieselutgavene.
A. Speedometer (viser hastigheten) – B. Drivstoffmåler med varsellampe om reservetank – C. Måler for kjølevæsketemperatur, med varsellampe for
maks. temperatur – D. Turteller – E. Multifunksjonsdisplay
72F0T0809
42
BLI KJENT MED INSTRUMENTPANELET

Versjoner med multifunksjonelt display
Varsellampene
ogfinnes kun i dieselutgavene.
A. Speedometer (viser hastigheten) – B. Drivstoffmåler med varsellampe om reservetank – C. Måler for kjølevæsketemperatur, med varsellampe for
maks. temperatur – D. Turteller – E. Multifunksjonsdisplay
73F0T0810
43

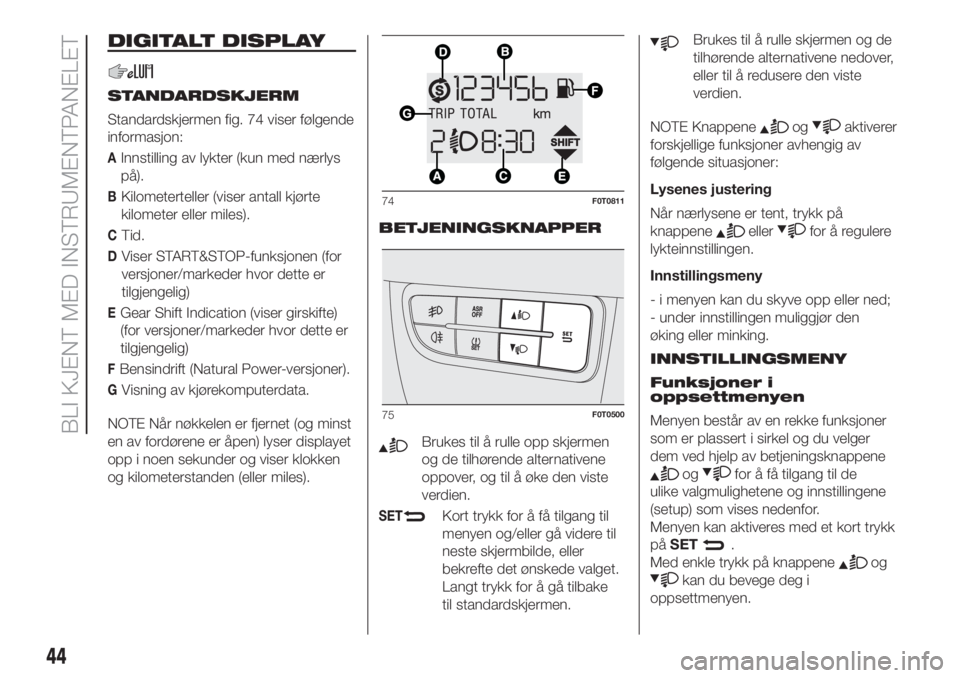

DIGITALT DISPLAY
STANDARDSKJERM
Standardskjermen fig. 74 viser følgende
informasjon:
AInnstilling av lykter (kun med nærlys
på).
BKilometerteller (viser antall kjørte
kilometer eller miles).
CTid.
DViser START&STOP-funksjonen (for
versjoner/markeder hvor dette er
tilgjengelig)
EGear Shift Indication (viser girskifte)
(for versjoner/markeder hvor dette er
tilgjengelig)
FBensindrift (Natural Power-versjoner).
GVisning av kjørekomputerdata.
NOTE Når nøkkelen er fjernet (og minst
en av fordørene er åpen) lyser displayet
opp i noen sekunder og viser klokken
og kilometerstanden (eller miles).BETJENINGSKNAPPER
Brukes til å rulle opp skjermen
og de tilhørende alternativene
oppover, og til å øke den viste
verdien.
SETKort trykk for å få tilgang til
menyen og/eller gå videre til
neste skjermbilde, eller
bekrefte det ønskede valget.
Langt trykk for å gå tilbake
til standardskjermen.
Brukes til å rulle skjermen og de
tilhørende alternativene nedover,
eller til å redusere den viste
verdien.
NOTE Knappene
ogaktiverer
forskjellige funksjoner avhengig av
følgende situasjoner:
Lysenes justering
Når nærlysene er tent, trykk på
knappene
ellerfor å regulere
lykteinnstillingen.
Innstillingsmeny
- i menyen kan du skyve opp eller ned;
- under innstillingen muliggjør den
øking eller minking.
INNSTILLINGSMENY
Funksjoner i
oppsettmenyen
Menyen består av en rekke funksjoner
som er plassert i sirkel og du velger
dem ved hjelp av betjeningsknappene
ogfor å få tilgang til de
ulike valgmulighetene og innstillingene
(setup) som vises nedenfor.
Menyen kan aktiveres med et kort trykk
påSET
.
Med enkle trykk på knappene
og
kan du bevege deg i
oppsettmenyen.
74F0T0811
75F0T0500
44
BLI KJENT MED INSTRUMENTPANELET

Behandlingsmodusene skiller seg fra
hverandre avhengig av egenskapene til
valgt alternativ.
Menyen består av følgende elementer:
ILLU
SPEEd
Hour
bUZZ
Unit
BAG P (for versjoner/markeder der
dette er tilgjengelig)
NOTE Av sikkerhetsmessige årsaker, får
du kun en begrenset tilgang til menyen
når kjøretøyet er i bevegelse
("SPEED"-innstilling). Når kjøretøyet er
stille kan du gå til den komplette
menyen.
MULTIFUNKSJONS-
DISPLAY
Bilen kan ha et multifunksjonsdisplay
som gir nyttig informasjon til brukeren,
avhengig av forrige innstilling da du
kjørte bilen.
SKJERMBILDE
“STANDARD”
Standardskjermen kan vise følgende
informasjon fig. 76:
ADato.
BKilometerteller (viser antall kjørte
kilometer eller miles).
CTid.
DUtendørstemperatur (for versjoner/
markeder der dette finnes) (for
Natural Power versjoner og
Comfort-Matic versjoner utstyrt med
sensor for utendørstemperatur,
visningen finner du i trippteller-
menyen, se "Trip computer").
EInnstilling av lykter (kun med nærlys
på).
FViser START&STOP-funksjonen (for
versjoner/markeder hvor dette er
tilgjengelig)
GGear Shift Indication (viser girskifte)
(for versjoner/markeder hvor dette er
tilgjengelig)
NOTE Ved åpningen av en dør foran,
aktiveres displayet og viser tid og
kilometer eller miles i noen sekunder.
BETJENINGSKNAPPER
76F0T0812
77F0T0500
45

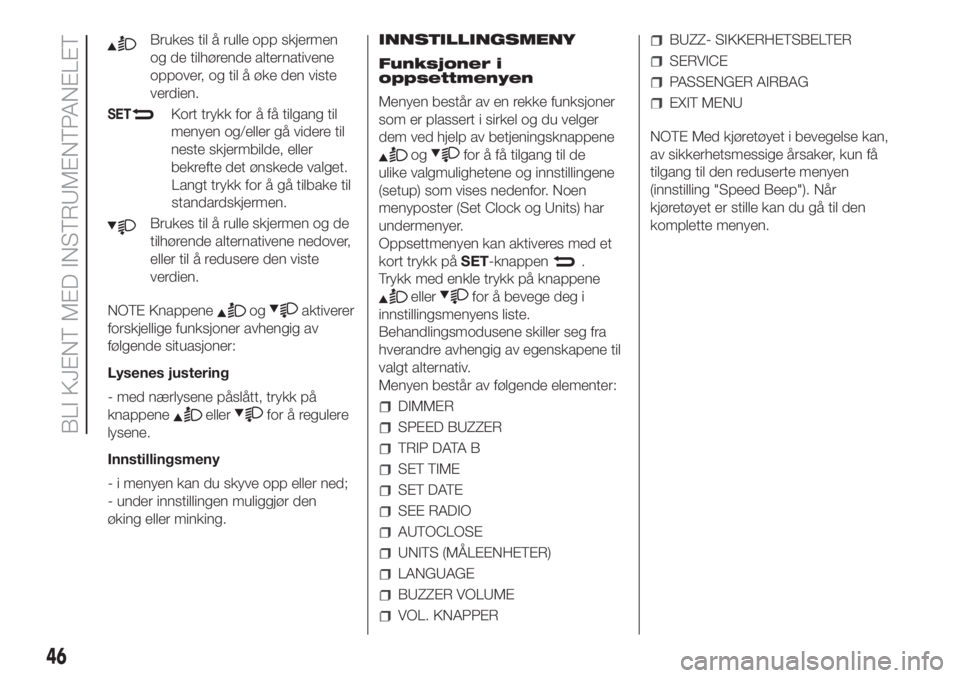

Brukes til å rulle opp skjermen
og de tilhørende alternativene
oppover, og til å øke den viste
verdien.
SETKort trykk for å få tilgang til
menyen og/eller gå videre til
neste skjermbilde, eller
bekrefte det ønskede valget.
Langt trykk for å gå tilbake til
standardskjermen.
Brukes til å rulle skjermen og de
tilhørende alternativene nedover,
eller til å redusere den viste
verdien.
NOTE Knappene
ogaktiverer
forskjellige funksjoner avhengig av
følgende situasjoner:
Lysenes justering
- med nærlysene påslått, trykk på
knappene
ellerfor å regulere
lysene.
Innstillingsmeny
- i menyen kan du skyve opp eller ned;
- under innstillingen muliggjør den
øking eller minking.INNSTILLINGSMENY
Funksjoner i
oppsettmenyen
Menyen består av en rekke funksjoner
som er plassert i sirkel og du velger
dem ved hjelp av betjeningsknappene
ogfor å få tilgang til de
ulike valgmulighetene og innstillingene
(setup) som vises nedenfor. Noen
menyposter (Set Clock og Units) har
undermenyer.
Oppsettmenyen kan aktiveres med et
kort trykk påSET-knappen
.
Trykk med enkle trykk på knappene
ellerfor å bevege deg i
innstillingsmenyens liste.
Behandlingsmodusene skiller seg fra
hverandre avhengig av egenskapene til
valgt alternativ.
Menyen består av følgende elementer:
DIMMER
SPEED BUZZER
TRIP DATA B
SET TIME
SET DATE
SEE RADIO
AUTOCLOSE
UNITS (MÅLEENHETER)
LANGUAGE
BUZZER VOLUME
VOL. KNAPPER
BUZZ- SIKKERHETSBELTER
SERVICE
PASSENGER AIRBAG
EXIT MENU
NOTE Med kjøretøyet i bevegelse kan,
av sikkerhetsmessige årsaker, kun få
tilgang til den reduserte menyen
(innstilling "Speed Beep"). Når
kjøretøyet er stille kan du gå til den
komplette menyen.
46
