2017 FIAT FIORINO Drift- og vedlikeholdshåndbok (in Norwegian)

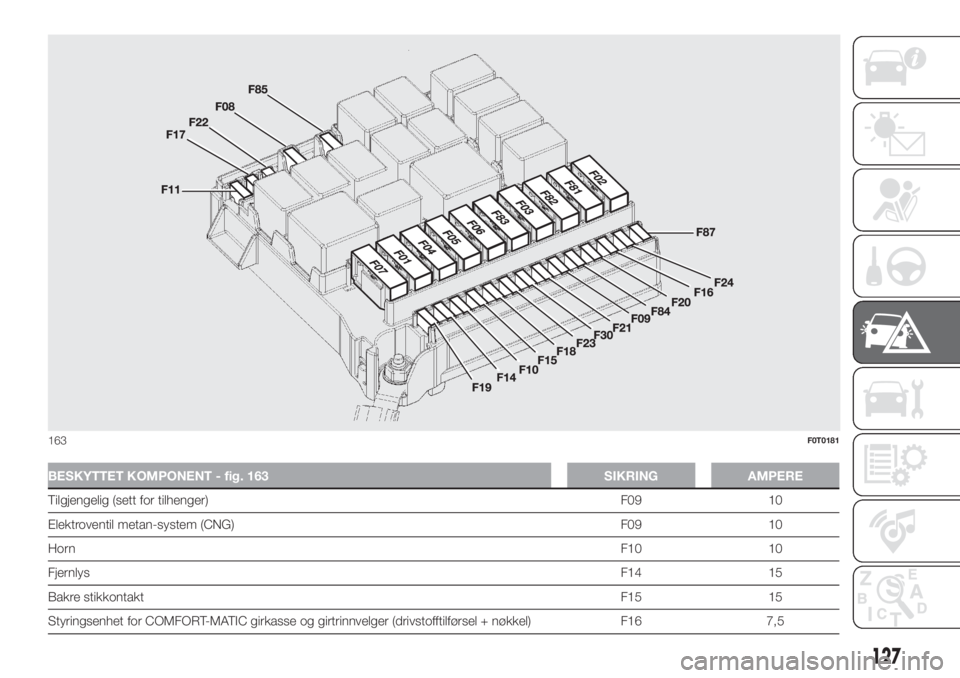

BESKYTTET KOMPONENT - fig. 163 SIKRING AMPERE
Tilgjengelig (sett for tilhenger)F09 10
Elektroventil metan-system (CNG) F09 10
HornF10 10
FjernlysF14 15
Bakre stikkontaktF15 15
Styringsenhet for COMFORT-MATIC girkasse og girtrinnvelger (drivstofftilførsel + nøkkel) F16 7,5
163F0T0181
127

BESKYTTET KOMPONENT - fig. 163 SIKRING AMPERE
Klimaanleggets kompressorF19 7,5
Bakvindu som kan varmes opp/rimfjerner speil F20 30
BrennstoffpumpeF21 15
TåkelysF08 15
Drivstofftilførsel (+ batteri) COMFORT-MATIC pumpe F82 30
Styringsenhet for COMFORT-MATIC girkasse (drivstofftilførsel + batteri) F84 15
Sigarettenner/stikkontakter kupé/oppvarmede seter/USB APO F85 30
IBS-sensor som overvåker batterinivået, for systemet Start&Stop (1.3 Multijet-versjoner
Euro 6 med Start&Stop)F87 5
128
I NØDSSITUASJONER

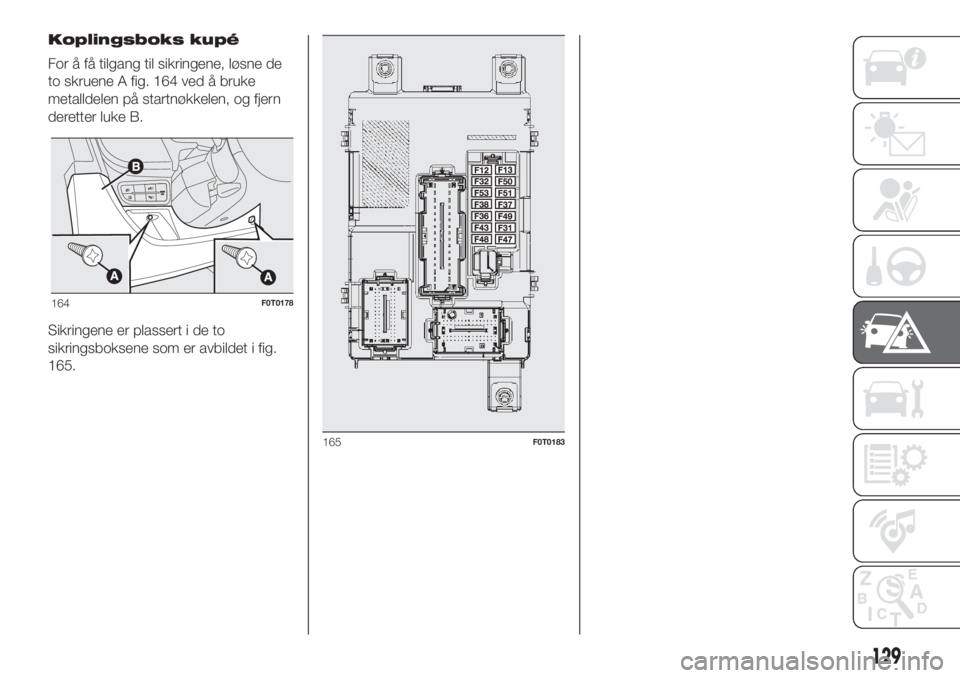

Koplingsboks kupé
For å få tilgang til sikringene, løsne de
to skruene A fig. 164 ved å bruke
metalldelen på startnøkkelen, og fjern
deretter luke B.
Sikringene er plassert i de to
sikringsboksene som er avbildet i fig.
165.
164F0T0178
165F0T0183
129

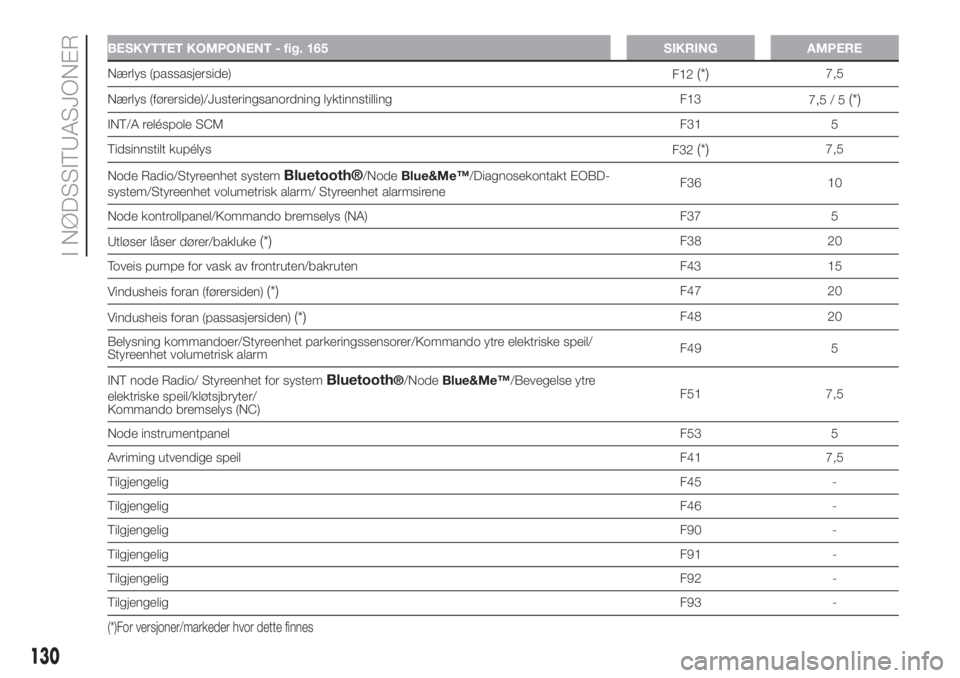

BESKYTTET KOMPONENT - fig. 165 SIKRING AMPERE
Nærlys (passasjerside)
F12(*)7,5
Nærlys (førerside)/Justeringsanordning lyktinnstilling F13
7,5 / 5
(*)
INT/A reléspole SCMF31 5
Tidsinnstilt kupélys
F32
(*)7,5
Node Radio/Styreenhet system
Bluetooth®/NodeBlue&Me™/Diagnosekontakt EOBD-
system/Styreenhet volumetrisk alarm/ Styreenhet alarmsireneF36 10
Node kontrollpanel/Kommando bremselys (NA) F37 5
Utløser låser dører/bakluke
(*)F38 20
Toveis pumpe for vask av frontruten/bakruten F43 15
Vindusheis foran (førersiden)
(*)F47 20
Vindusheis foran (passasjersiden)
(*)F48 20
Belysning kommandoer/Styreenhet parkeringssensorer/Kommando ytre elektriske speil/
Styreenhet volumetrisk alarmF49 5
INT node Radio/ Styreenhet for system
Bluetooth®/NodeBlue&Me™/Bevegelse ytre
elektriske speil/kløtsjbryter/
Kommando bremselys (NC)F51 7,5
Node instrumentpanelF53 5
Avriming utvendige speilF41 7,5
TilgjengeligF45 -
TilgjengeligF46 -
TilgjengeligF90 -
TilgjengeligF91 -
TilgjengeligF92 -
TilgjengeligF93 -
(*)For versjoner/markeder hvor dette finnes
130
I NØDSSITUASJONER

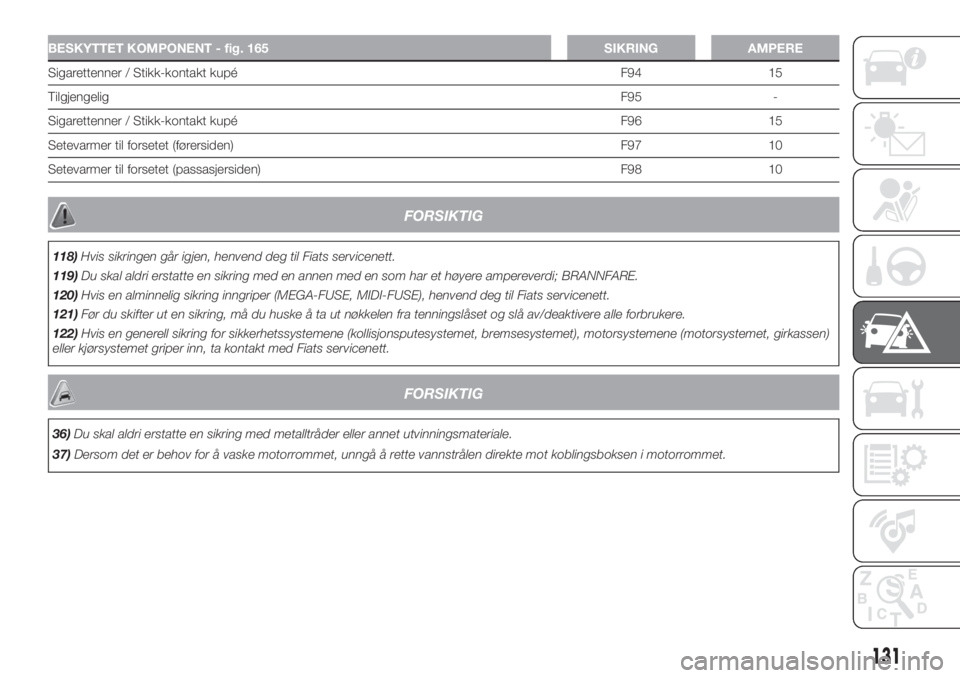

BESKYTTET KOMPONENT - fig. 165 SIKRING AMPERE
Sigarettenner / Stikk-kontakt kupé F94 15
TilgjengeligF95 -
Sigarettenner / Stikk-kontakt kupé F96 15
Setevarmer til forsetet (førersiden) F97 10
Setevarmer til forsetet (passasjersiden) F98 10
FORSIKTIG
118)Hvis sikringen går igjen, henvend deg til Fiats servicenett.
119)Du skal aldri erstatte en sikring med en annen med en som har et høyere ampereverdi; BRANNFARE.
120)Hvis en alminnelig sikring inngriper (MEGA-FUSE, MIDI-FUSE), henvend deg til Fiats servicenett.
121)Før du skifter ut en sikring, må du huske å ta ut nøkkelen fra tenningslåset og slå av/deaktivere alle forbrukere.
122)Hvis en generell sikring for sikkerhetssystemene (kollisjonsputesystemet, bremsesystemet), motorsystemene (motorsystemet, girkassen)
eller kjørsystemet griper inn, ta kontakt med Fiats servicenett.
FORSIKTIG
36)Du skal aldri erstatte en sikring med metalltråder eller annet utvinningsmateriale.
37)Dersom det er behov for å vaske motorrommet, unngå å rette vannstrålen direkte mot koblingsboksen i motorrommet.
131

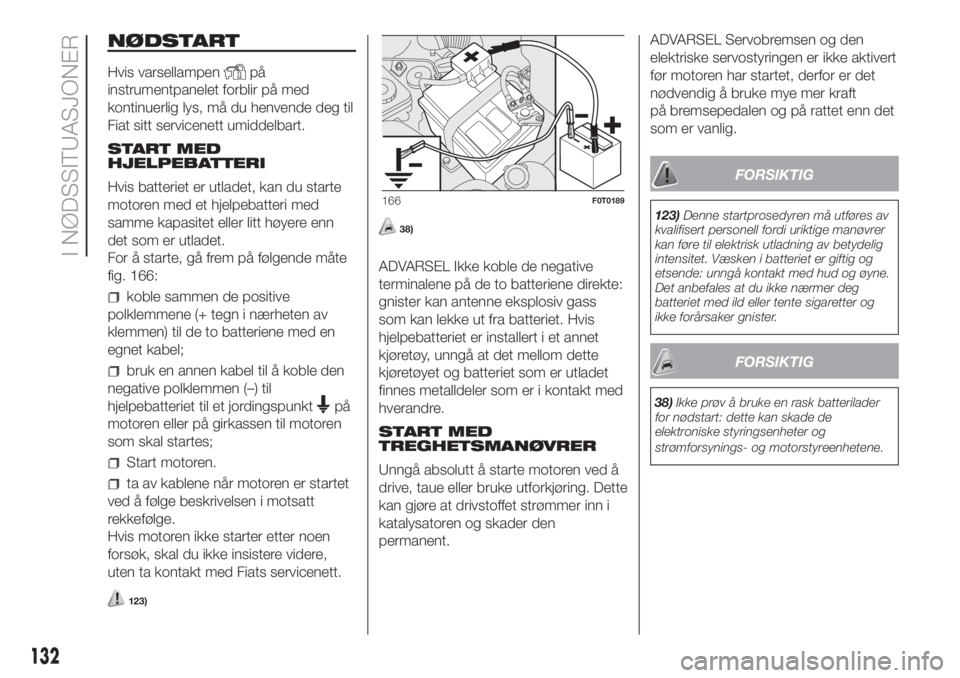

NØDSTART
Hvis varsellampenpå
instrumentpanelet forblir på med
kontinuerlig lys, må du henvende deg til
Fiat sitt servicenett umiddelbart.
START MED
HJELPEBATTERI
Hvis batteriet er utladet, kan du starte
motoren med et hjelpebatteri med
samme kapasitet eller litt høyere enn
det som er utladet.
For å starte, gå frem på følgende måte
fig. 166:
koble sammen de positive
polklemmene (+ tegn i nærheten av
klemmen) til de to batteriene med en
egnet kabel;
bruk en annen kabel til å koble den
negative polklemmen (–) til
hjelpebatteriet til et jordingspunkt
på
motoren eller på girkassen til motoren
som skal startes;
Start motoren.
ta av kablene når motoren er startet
ved å følge beskrivelsen i motsatt
rekkefølge.
Hvis motoren ikke starter etter noen
forsøk, skal du ikke insistere videre,
uten ta kontakt med Fiats servicenett.
123)
38)
ADVARSEL Ikke koble de negative
terminalene på de to batteriene direkte:
gnister kan antenne eksplosiv gass
som kan lekke ut fra batteriet. Hvis
hjelpebatteriet er installert i et annet
kjøretøy, unngå at det mellom dette
kjøretøyet og batteriet som er utladet
finnes metalldeler som er i kontakt med
hverandre.
START MED
TREGHETSMANØVRER
Unngå absolutt å starte motoren ved å
drive, taue eller bruke utforkjøring. Dette
kan gjøre at drivstoffet strømmer inn i
katalysatoren og skader den
permanent.ADVARSEL Servobremsen og den
elektriske servostyringen er ikke aktivert
før motoren har startet, derfor er det
nødvendig å bruke mye mer kraft
på bremsepedalen og på rattet enn det
som er vanlig.
FORSIKTIG
123)Denne startprosedyren må utføres av
kvalifisert personell fordi uriktige manøvrer
kan føre til elektrisk utladning av betydelig
intensitet. Væsken i batteriet er giftig og
etsende: unngå kontakt med hud og øyne.
Det anbefales at du ikke nærmer deg
batteriet med ild eller tente sigaretter og
ikke forårsaker gnister.
FORSIKTIG
38)Ikke prøv å bruke en rask batterilader
for nødstart: dette kan skade de
elektroniske styringsenheter og
strømforsynings- og motorstyreenhetene.
166F0T0189
132
I NØDSSITUASJONER

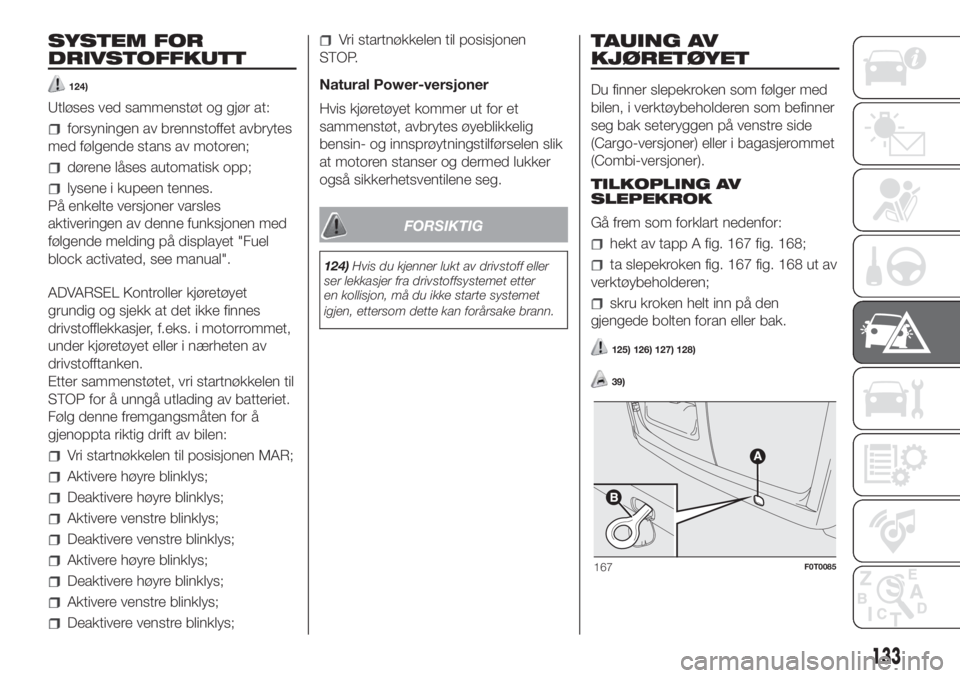

SYSTEM FOR
DRIVSTOFFKUTT
124)
Utløses ved sammenstøt og gjør at:
forsyningen av brennstoffet avbrytes
med følgende stans av motoren;
dørene låses automatisk opp;
lysene i kupeen tennes.
På enkelte versjoner varsles
aktiveringen av denne funksjonen med
følgende melding på displayet "Fuel
block activated, see manual".
ADVARSEL Kontroller kjøretøyet
grundig og sjekk at det ikke finnes
drivstofflekkasjer, f.eks. i motorrommet,
under kjøretøyet eller i nærheten av
drivstofftanken.
Etter sammenstøtet, vri startnøkkelen til
STOP for å unngå utlading av batteriet.
Følg denne fremgangsmåten for å
gjenoppta riktig drift av bilen:
Vri startnøkkelen til posisjonen MAR;
Aktivere høyre blinklys;
Deaktivere høyre blinklys;
Aktivere venstre blinklys;
Deaktivere venstre blinklys;
Aktivere høyre blinklys;
Deaktivere høyre blinklys;
Aktivere venstre blinklys;
Deaktivere venstre blinklys;
Vri startnøkkelen til posisjonen
STOP.
Natural Power-versjoner
Hvis kjøretøyet kommer ut for et
sammenstøt, avbrytes øyeblikkelig
bensin- og innsprøytningstilførselen slik
at motoren stanser og dermed lukker
også sikkerhetsventilene seg.
FORSIKTIG
124)Hvis du kjenner lukt av drivstoff eller
ser lekkasjer fra drivstoffsystemet etter
en kollisjon, må du ikke starte systemet
igjen, ettersom dette kan forårsake brann.
TAUING AV
KJØRETØYET
Du finner slepekroken som følger med
bilen, i verktøybeholderen som befinner
seg bak seteryggen på venstre side
(Cargo-versjoner) eller i bagasjerommet
(Combi-versjoner).
TILKOPLING AV
SLEPEKROK
Gå frem som forklart nedenfor:
hekt av tapp A fig. 167 fig. 168;
ta slepekroken fig. 167 fig. 168 ut av
verktøybeholderen;
skru kroken helt inn på den
gjengede bolten foran eller bak.
125) 126) 127) 128)
39)
167F0T0085
133

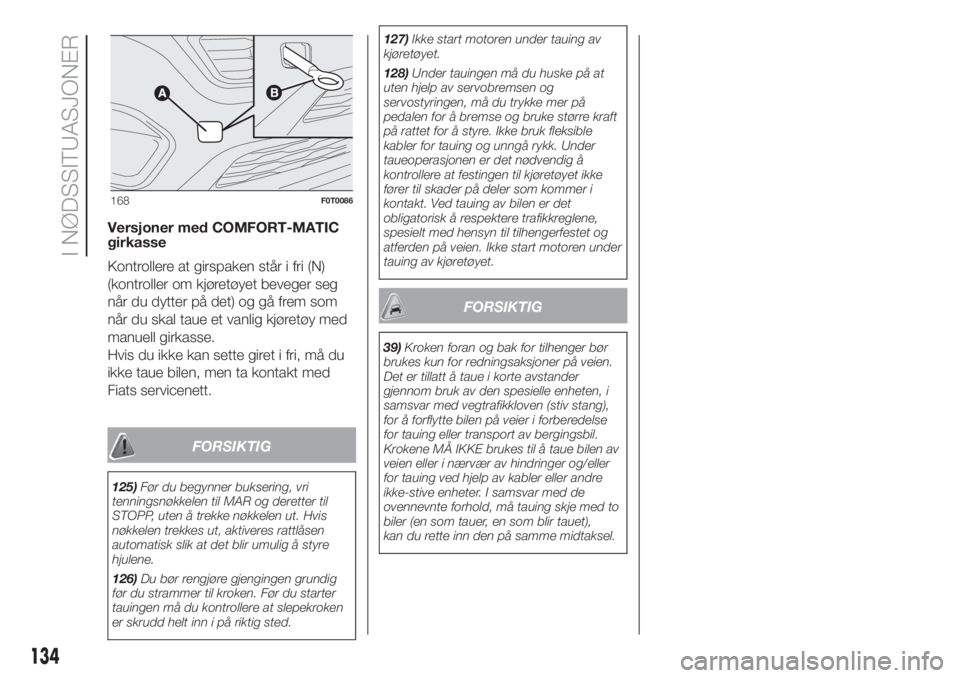

Versjoner med COMFORT-MATIC
girkasse
Kontrollere at girspaken står i fri (N)
(kontroller om kjøretøyet beveger seg
når du dytter på det) og gå frem som
når du skal taue et vanlig kjøretøy med
manuell girkasse.
Hvis du ikke kan sette giret i fri, må du
ikke taue bilen, men ta kontakt med
Fiats servicenett.
FORSIKTIG
125)Før du begynner buksering, vri
tenningsnøkkelen til MAR og deretter til
STOPP, uten å trekke nøkkelen ut. Hvis
nøkkelen trekkes ut, aktiveres rattlåsen
automatisk slik at det blir umulig å styre
hjulene.
126)Du bør rengjøre gjengingen grundig
før du strammer til kroken. Før du starter
tauingen må du kontrollere at slepekroken
er skrudd helt inn i på riktig sted.127)Ikke start motoren under tauing av
kjøretøyet.
128)Under tauingen må du huske på at
uten hjelp av servobremsen og
servostyringen, må du trykke mer på
pedalen for å bremse og bruke større kraft
på rattet for å styre. Ikke bruk fleksible
kabler for tauing og unngå rykk. Under
taueoperasjonen er det nødvendig å
kontrollere at festingen til kjøretøyet ikke
fører til skader på deler som kommer i
kontakt. Ved tauing av bilen er det
obligatorisk å respektere trafikkreglene,
spesielt med hensyn til tilhengerfestet og
atferden på veien. Ikke start motoren under
tauing av kjøretøyet.
FORSIKTIG
39)Kroken foran og bak for tilhenger bør
brukes kun for redningsaksjoner på veien.
Det er tillatt å taue i korte avstander
gjennom bruk av den spesielle enheten, i
samsvar med vegtrafikkloven (stiv stang),
for å forflytte bilen på veier i forberedelse
for tauing eller transport av bergingsbil.
Krokene MÅ IKKE brukes til å taue bilen av
veien eller i nærvær av hindringer og/eller
for tauing ved hjelp av kabler eller andre
ikke-stive enheter. I samsvar med de
ovennevnte forhold, må tauing skje med to
biler (en som tauer, en som blir tauet),
kan du rette inn den på samme midtaksel.
168F0T0086
134
I NØDSSITUASJONER
