2017 FIAT FIORINO Drift- og vedlikeholdshåndbok (in Norwegian)

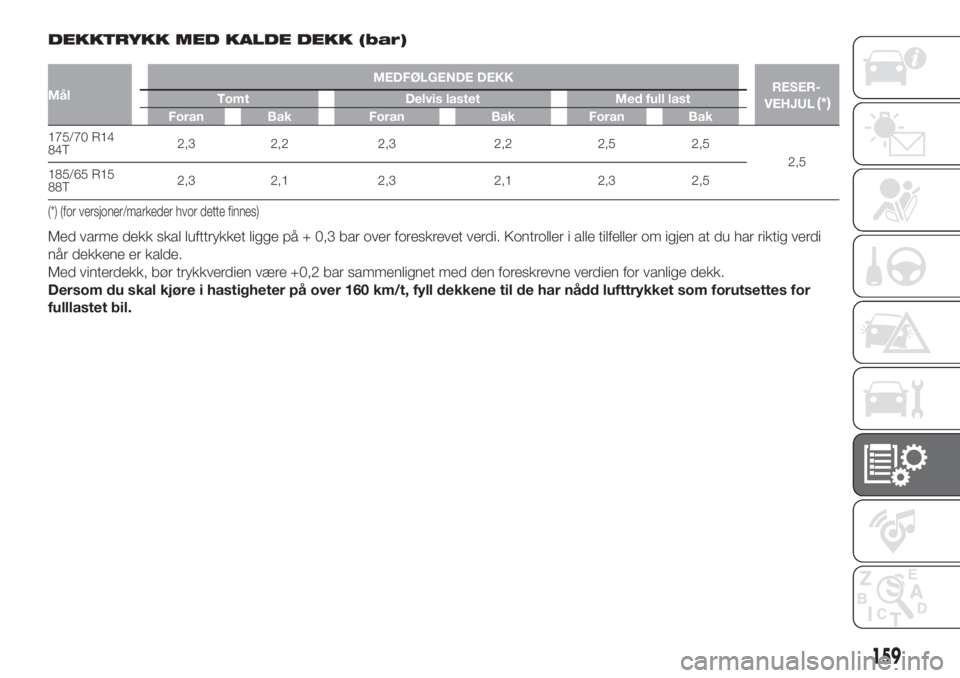

DEKKTRYKK MED KALDE DEKK (bar)
MålMEDFØLGENDE DEKK
RESER-
VEHJUL(*)Tomt Delvis lastet Med full last
Foran Bak Foran Bak Foran Bak
175/70 R14
84T2,3 2,2 2,3 2,2 2,5 2,5
2,5
185/65 R15
88T2,3 2,1 2,3 2,1 2,3 2,5
(*) (for versjoner/markeder hvor dette finnes)
Med varme dekk skal lufttrykket ligge på + 0,3 bar over foreskrevet verdi. Kontroller i alle tilfeller om igjen at du har riktig verdi
når dekkene er kalde.
Med vinterdekk, bør trykkverdien være +0,2 bar sammenlignet med den foreskrevne verdien for vanlige dekk.
Dersom du skal kjøre i hastigheter på over 160 km/t, fyll dekkene til de har nådd lufttrykket som forutsettes for
fulllastet bil.
159

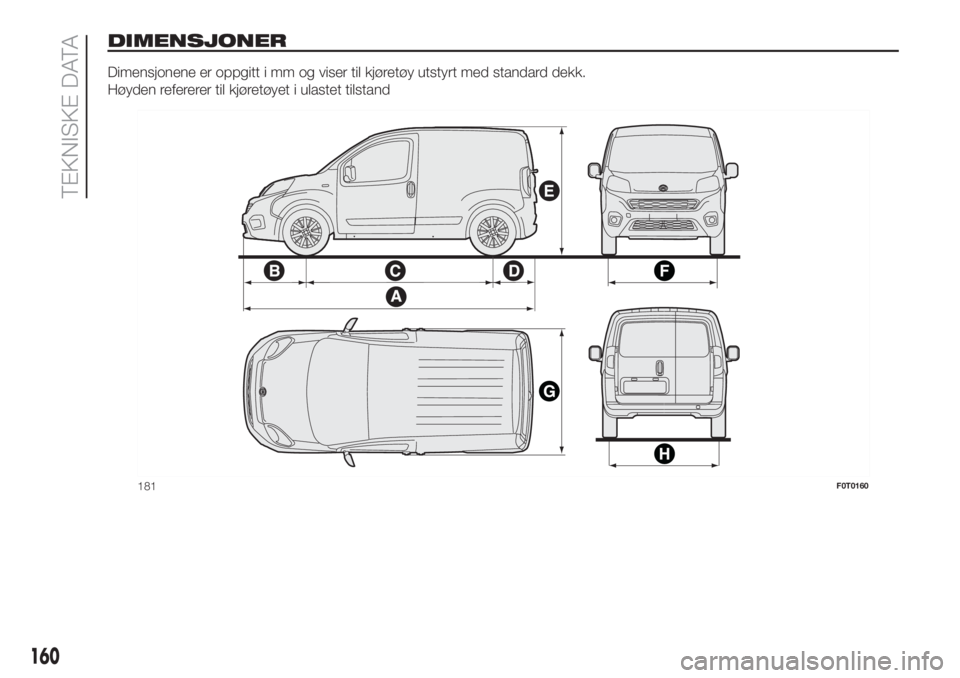

DIMENSJONER
Dimensjonene er oppgitt i mm og viser til kjøretøy utstyrt med standard dekk.
Høyden refererer til kjøretøyet i ulastet tilstand
181F0T0160
160
TEKNISKE DATA

ABCDE FGH
Cargo-versjoner3957/3864(**)854/760(**)2513
590/591(**)1721/1782(*)1469 1716 1465
Cargo Adventure
versjoner3957 854 2513 5901742/1803
(*)1464 1716 1465
(**) Natural Power-versjoner
(*)Med takstativ (for versjoner/markeder hvor dette er tilgjengelig)
Natural Power-versjoner
Volum lasterom: 2100 liter
Avhengig av felgenes dimensjoner, kan det være små variasjoner i målene.
161

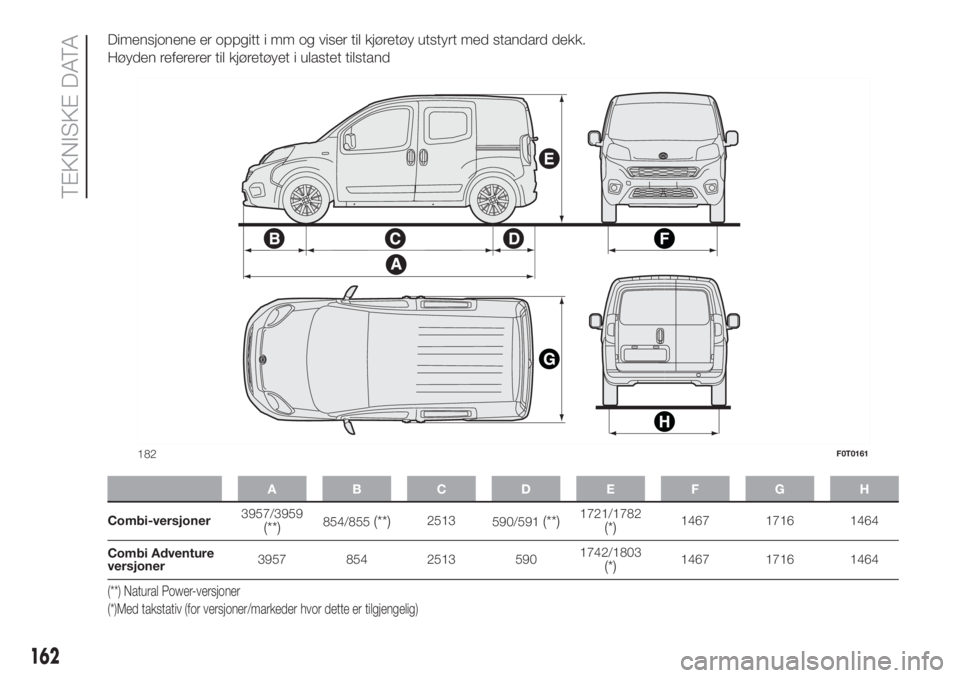

Dimensjonene er oppgitt i mm og viser til kjøretøy utstyrt med standard dekk.
Høyden refererer til kjøretøyet i ulastet tilstand
ABCDE FGH
Combi-versjoner3957/3959(**)854/855(**)2513
590/591(**)1721/1782(*)1467 1716 1464
Combi Adventure
versjoner3957 854 2513 5901742/1803
(*)1467 1716 1464
(**) Natural Power-versjoner
(*)Med takstativ (for versjoner/markeder hvor dette er tilgjengelig)
182F0T0161
162
TEKNISKE DATA

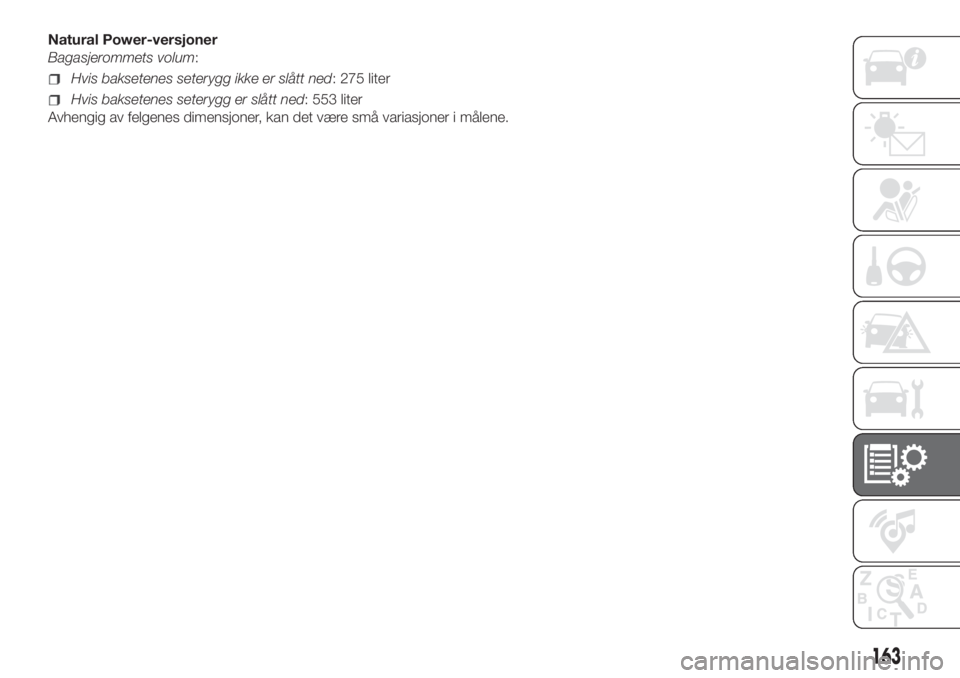

Natural Power-versjoner
Bagasjerommets volum:
Hvis baksetenes seterygg ikke er slått ned: 275 liter
Hvis baksetenes seterygg er slått ned: 553 liter
Avhengig av felgenes dimensjoner, kan det være små variasjoner i målene.
163

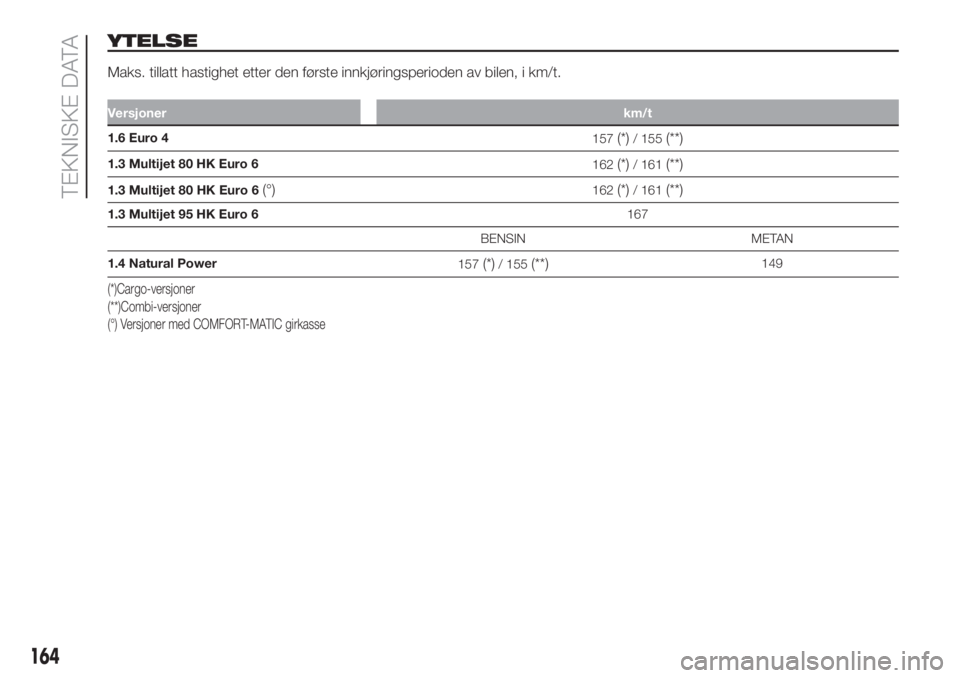

YTELSE
Maks. tillatt hastighet etter den første innkjøringsperioden av bilen, i km/t.
Versjonerkm/t
1.6 Euro 4
157(*)/ 155(**)
1.3 Multijet 80 HK Euro 6
162(*)/ 161(**)
1.3 Multijet 80 HK Euro 6(°)162(*)/ 161(**)
1.3 Multijet 95 HK Euro 6167
BENSIN METAN
1.4 Natural Power
157
(*)/ 155(**)149
(*)Cargo-versjoner
(**)Combi-versjoner
(°) Versjoner med COMFORT-MATIC girkasse
164
TEKNISKE DATA

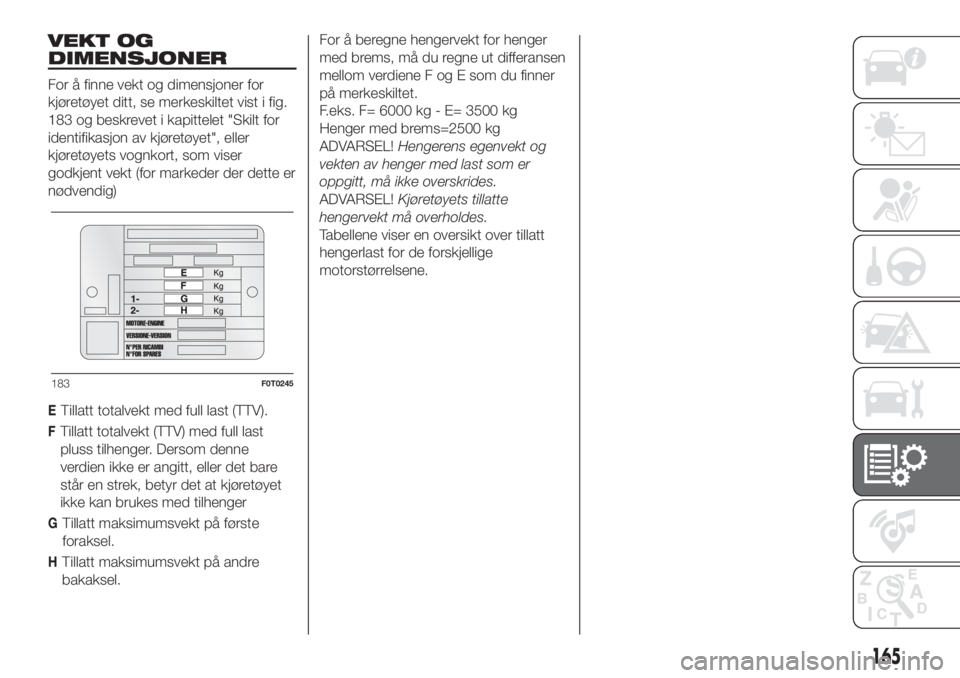

VEKT OG
DIMENSJONER
For å finne vekt og dimensjoner for
kjøretøyet ditt, se merkeskiltet vist i fig.
183 og beskrevet i kapittelet "Skilt for
identifikasjon av kjøretøyet", eller
kjøretøyets vognkort, som viser
godkjent vekt (for markeder der dette er
nødvendig)
ETillatt totalvekt med full last (TTV).
FTillatt totalvekt (TTV) med full last
pluss tilhenger. Dersom denne
verdien ikke er angitt, eller det bare
står en strek, betyr det at kjøretøyet
ikke kan brukes med tilhenger
GTillatt maksimumsvekt på første
foraksel.
HTillatt maksimumsvekt på andre
bakaksel.For å beregne hengervekt for henger
med brems, må du regne ut differansen
mellom verdiene F og E som du finner
på merkeskiltet.
F.eks. F= 6000 kg - E= 3500 kg
Henger med brems=2500 kg
ADVARSEL!Hengerens egenvekt og
vekten av henger med last som er
oppgitt, må ikke overskrides.
ADVARSEL!Kjøretøyets tillatte
hengervekt må overholdes.
Tabellene viser en oversikt over tillatt
hengerlast for de forskjellige
motorstørrelsene.
183F0T0245
165

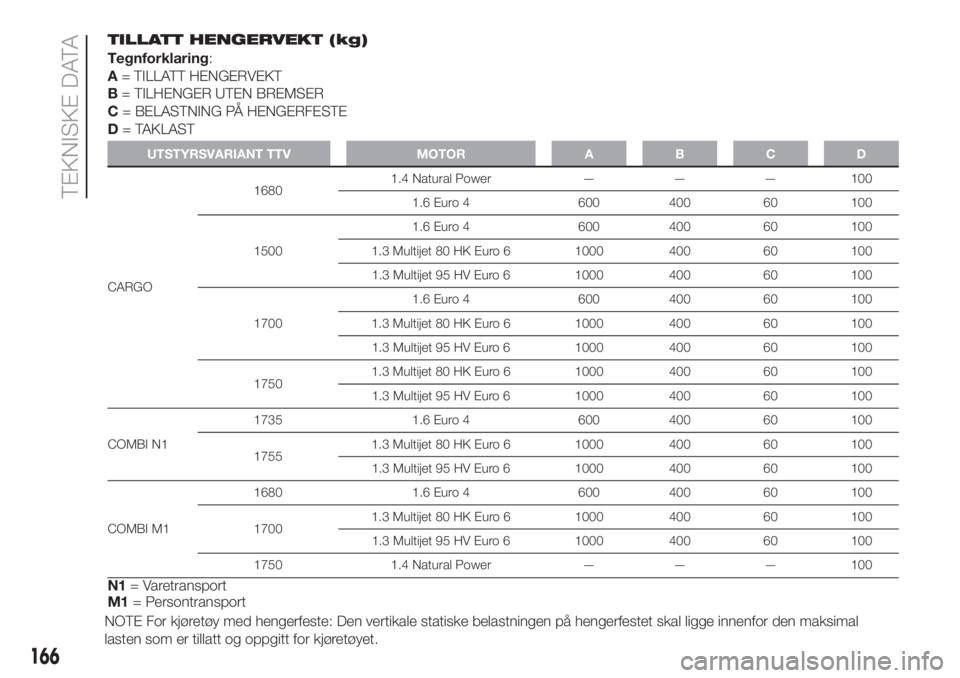

TILLATT HENGERVEKT (kg)
Tegnforklaring:
A= TILLATT HENGERVEKT
B= TILHENGER UTEN BREMSER
C= BELASTNING PÅ HENGERFESTE
D= TAKLAST
UTSTYRSVARIANT TTV MOTOR A B C D
CARGO16801.4 Natural Power — — — 100
1.6 Euro 4 600 400 60 100
15001.6 Euro 4 600 400 60 100
1.3 Multijet 80 HK Euro 6 1000 400 60 100
1.3 Multijet 95 HV Euro 6 1000 400 60 100
17001.6 Euro 4 600 400 60 100
1.3 Multijet 80 HK Euro 6 1000 400 60 100
1.3 Multijet 95 HV Euro 6 1000 400 60 100
17501.3 Multijet 80 HK Euro 6 1000 400 60 100
1.3 Multijet 95 HV Euro 6 1000 400 60 100
COMBI N11735 1.6 Euro 4 600 400 60 100
17551.3 Multijet 80 HK Euro 6 1000 400 60 100
1.3 Multijet 95 HV Euro 6 1000 400 60 100
COMBI M11680 1.6 Euro 4 600 400 60 100
17001.3 Multijet 80 HK Euro 6 1000 400 60 100
1.3 Multijet 95 HV Euro 6 1000 400 60 100
1750 1.4 Natural Power — — — 100
N1= Varetransport
M1= Persontransport
166
TEKNISKE DATA
NOTE For kjøretøy med hengerfeste: Den vertikale statiske belastningen på hengerfestet skal ligge innenfor den maksimal
lasten som er tillatt og oppgitt for kjøretøyet.
