SPEED BLOCK
(For 1.3 multijet-versjoner med manuelt
gir)
Kjøretøyet er utstyrt med en
hastighetsbegrensningsfunksjon som
kan stilles inn av brukeren på en av fire
forhåndsdefinerte verdier: 90, 100, 110,
130 km/t
Henvend deg til Fiats servicenett for å
aktivere/deaktivere denne funksjonen.
Når funksjonen er aktivert, plasseres
et klistremerke fig. 110 med den
maksimale hastigheten som er stilt inn,
på frontruten.
ADVARSEL: Speedometeret kan vise
en maksimal hastighet som er høyere
enn den faktiske, fastsatt av
forhandleren, i henhold til gjeldende
lover.
PARKERINGS-
SENSORER
(for versjoner/markeder hvor dette
finnes)
99)
31)
De er plassert i den bakre støtfangeren
fig. 111 og har som oppgave å
registrere og varsle føreren om
eventuelle hindringer bak bilen ved hjelp
av et intermitterende lydsignal.
AKTIVERING/
DEAKTIVERING
Sensorene blir automatisk aktivert når
du velger revers.
Desto nærmere du kommer en hindring
bak bilen, jo hyppigere piper
lydsignalet.FUNKSJON MED
TILHENGER
Sensorene deaktiveres automatisk når
støpselet til tilhengerens elektriske
kabel, kobles til stikk-kontakten på
kjøretøyets slepekrok.
Sensorene blir automatisk reaktivert når
du drar ut støpslet på tilhengerens
kabel.
ADVARSEL I tilfelle du ønsker å la
slepekroken være montert uten en
tilhenger, bør du kontakte Fiats
servicenett for å tillate oppdateringen av
systemet, fordi slepekroken kan bli
oppdaget som et hinder av sensorene i
midten.
GENERELLE ADVARSLER
Under parkeringsmanøvre må man
være ekstra forsiktig med hindringer
som kan finnes over eller under
sensoren.
Objekter som befinner seg i
nærheten av bilen, blir i visse tilfeller
ikke registrert og kan derfor skade
kjøretøyet eller selv bli skadet.
Signalene som sendes av sensoren,
kan endres ved skade på selve
sensorene, eller hvis det ligger smuss,
snø eller is på sensorene eller på grunn
av ultralydsystemet (f.eks.
trykkluftsbremser eller pneumatiske
hammere) som befinner seg i nærheten.
110F0T0330
111F0T0155
103

Parkeringssensorene fungerer som
de skal med svingdørene lukket. Åpne
dører kan føre til feilaktige varslinger i
systemet: Du må derfor alltid lukke
bakdørene.
Du skal ikke feste klistremerker på
sensorene.
Nedenfor følger visse forhold som kan
påvirke parkeringssystemets ytelse:
Sensorene kan få redusert følsomhet
og parkeringssystemet redusert
yteevne, dersom sensorenes overflate
er dekket med: is, snø, søle eller
maling.
Sensoren registrerer et objekt som
ikke finnes ("ekostøy") forårsaket av
forstyrrelser av mekanisk type, for
eksempel: bilvask, regn (ekstreme
vindforhold), hagl.
De signaler som sendes av sensoren
kan forandres ved nærværet i
nærheten av ultralydsystemer (f.eks.
trekkluftbremser eller pneumatiske
hammere);
Registrering av hindringer i den øvre
delen av kjøretøyet (spesielt når det
gjelder varebiler eller cabincruisere) kan
ikke garanteres ettersom systemet
registrerer hindringer som kan skade
den nedre delen av bilen.
FORSIKTIG
99)Ansvaret for parkeringen og andre
farlige manøvrer, er helt og holdent
bilførerens. Ved å utføre disse manøvrene,
skal du alltid sørge for at manøverrommet
er fritt fra mennesker (spesielt barn) eller
dyr. Parkeringssensorene er kun til hjelp for
bilføreren, som allikevel alltid må være
ytterst forsiktig og alltid være oppmerksom
når manøvrene utføres. Disse vil alltid
kunne representerer en fare, selv om de
utføres ved lav hastighet.
FORSIKTIG
31)For riktig drift av systemet, er det viktig
at sensorene er alltid rene fra søle, smuss,
snø og is. Ved rengjøring av sensorene,
vær spesielt oppmerksom slik at de ikke
ripes eller skades; unngå å bruke tørre,
grove eller harde kluter. Sensorene må
vaskes med rent vann, eventuelt med
tillegg av bilsjampo. I vaskestasjoner som
bruker høytrykksvasker med dampstråle
eller høytrykksrengjøringsmaskiner, må du
holde munnstykkene på en avstand av mer
enn 10 cm fra sensorene.
START&STOP-
SYSTEM
(for versjoner/markeder hvor dette
finnes)
101) 102) 103) 104)
KORT GAGT
Start&Stop-systemet slår automatisk
av motoren hver gang bilen stanser
og starter den igjen når føreren skal
kjøre videre. Dette øker kjøretøyets
ytelser ved at forbrukene,
eksosutslippene og
støyforurensningen reduseres.
FUNKSJONSMODUS
Stans av motor
Versjoner med manuell girkasse
Når kjøretøyet står stille stanser
motoren når giret står i fri og
clutchpedalen er sluppet opp.
104
START OG KJØRING

Versjoner med Comfort-Matic-
girkasse
Når kjøretøyet står stille og
bremsepedalen er trykket inn, stanser
motoren hvis girspaken står i en annen
stilling ennR. Stopper du i en
oppoverbakke stanses ikke motoren,
slik at "Hill Hold Control"-funksjonen blir
tilgjengelig (funksjonen er aktiv bare
når motoren er i gang). Når motoren
stanses, vises det av en varsellampe på
instrumentpanelet.
Modus for å starte motoren igjen
Versjoner med manuell girkasse
For å starte motoren igjen må man
trykke inn clutchpedalen.
Versjoner med Comfort-Matic-
girkasse
Når man slipper opp bremsepedalen,
starter motoren automatisk igjen. Ikonet
på displayet slukker. Hvis du starter
motoren igjen og "Hill Holder"-
funksjonen er deaktivert, flytter du
spaken til (+), (-) ellerRog motoren
starter igjen.MANUELL AKTIVERING
OG DEAKTIVERING
Anordningen kan aktiveres/deaktiveres
med knappen vist i fig. 112 plassert
på dashbordet. Deaktivering angis ved
at LED-lampen på knappen tennes.
Dessuten, i de versjonene hvor dette er
tilgjengelig, vises en melding på
displayet om at Start&Stop er deaktivert
eller aktivert.SIKKERHETS-
FUNKSJONER
Husk alltid på at hvis føreren løsner
sikkerhetsbeltet sitt og åpner døren på
fører- eller passasjersiden når motoren
har blitt stoppet av et aktivt
Start&Stop-system, er det bare mulig å
starte motoren igjen med nøkkelen.
Føreren blir varslet om dette både med
et lydsignal og med en blinkende
varsellampe fig. 113 på
instrumentpanelet eller, der dette finnes,
med en melding som vises på
displayet.
112F0T0426
113F0T0425
105

HVIS BILEN ER UTE AV
DRIFT I EN LENGRE
PERIODE
Når kjøretøyet er ute av drift, må man
være svært oppmerksom når
strømforsyningen til batteriet koples fra.
Prosedyren skal utføres ved å koble
fra koblingsstykket A fig. 114 (ved
å trykke på knappen B) fra sensoren C
som overvåker tilstanden for batteriet
som er installert på den negative polen
D på batteriet. Denne sensoren må aldri
kobles fra polen, unntatt når batteriet
skiftes ut.
ADVARSEL Før du fortsetter med
fjerning av strømforsyningen til batteriet,
vent i minst 1 minutt etter posisjonering
av startnøkkelen på STOP.
100)
FORSIKTIG
100)Når du skifter batteri skal du alltid
kontakte Fiats servicenett. Bytt batteriet
med et annet av samme type og med
samme egenskaper.
101)Før du åpner panseret, må du passe
på at bilen er slått av og at startnøkkelen
står i OFF. Følg informasjonen på platen
som sitter under den fremre tverrbjelken. Vi
anbefaler at du tar ut nøkkelen fra bilen
når andre er til stede.
102)Du må aldri forlate bilen uten å fjerne
nøkkelen eller sette startnøkkelen i OFF.
Ved fylling av drivstoff må du passe på at
bilen er slått av med startnøkkelen i OFF.
103)Hvis du bruker en bil med automatgir,
og du får automatisk motorstopp i en
bakke, anbefaler vi at du starter motoren
igjen ved å flytte girspaken mot (+) eller (-)
uten å slippe opp bremsepedalen. Hvis
du bruker en bil med automatgir som også
har funksjonen Hill Holder, og du får
automatisk motorstopp i en bakke, må du
starte motoren igjen ved å flytte girspaken
mot (+) eller (-) uten å slippe opp
bremsepedalen. Dette aktiverer funksjonen
Hill Holder, som kun er aktiv når motoren
går.
104)Dersom man foretrekker et
komfortabelt inneklima, kan Start&Stop-
systemet deaktiveres slik at klimaanlegget
fungerer uavbrutt.
PÅFYLLING AV
DRIVSTOFF
105)
32) 33)
BENSINMOTORER
Bruk kun blyfri bensin med et oktantall
(R.O.N.) på minst 95.
ADVARSEL Man må aldri fylle tanken
med blyfri bensin, ikke engang en liten
mengde og heller ikke i nødsituasjoner.
Katalysatoren vil kunne skades og
umulig å reparere.
DIESELMOTORER
Bruk kun kjøretøysdiesel (spesifikasjon
EN590)
Funksjon i kaldt vær
For å unngå disse funksjonsproblemer,
blir sommerdiesel, vinterdiesel og
arktisk diesel distribuert normalt
(fjellområder/kalle områder). Hvis du
fyller diesel som ikke er egnet for
brukstemperaturen anbefaler vi
å blande den med tilsetningsstoffet
PETRONAS DURANCE DIESEL ART i
forholdene angitt på produktet. Hell
først frostvæske og deretter diesel på
tanken.
114F0T0428
106
START OG KJØRING

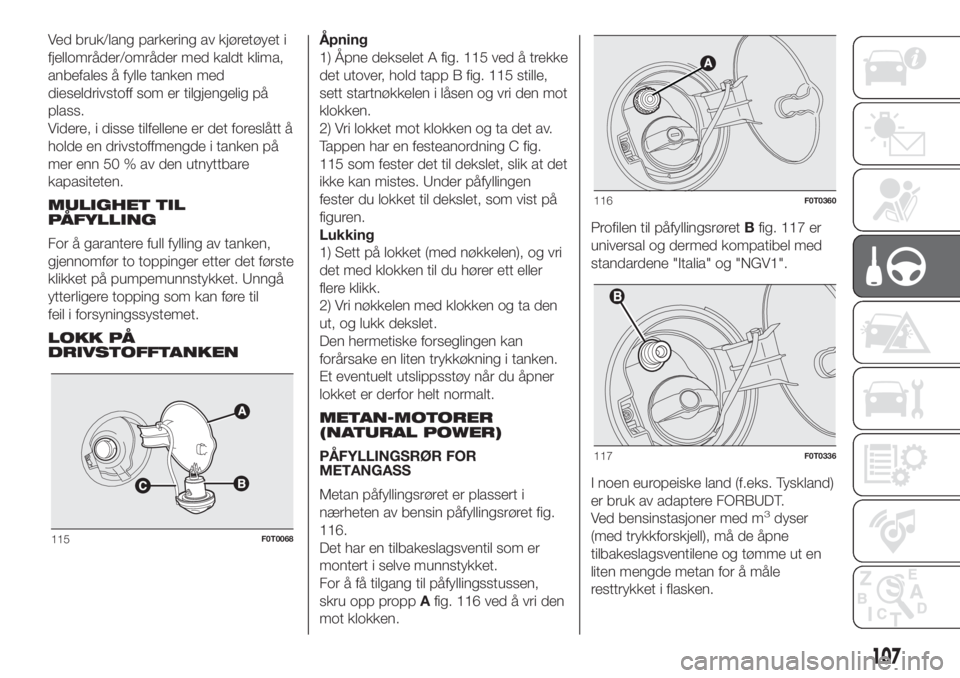

Ved bruk/lang parkering av kjøretøyet i
fjellområder/områder med kaldt klima,
anbefales å fylle tanken med
dieseldrivstoff som er tilgjengelig på
plass.
Videre, i disse tilfellene er det foreslått å
holde en drivstoffmengde i tanken på
mer enn 50 % av den utnyttbare
kapasiteten.
MULIGHET TIL
PÅFYLLING
For å garantere full fylling av tanken,
gjennomfør to toppinger etter det første
klikket på pumpemunnstykket. Unngå
ytterligere topping som kan føre til
feil i forsyningssystemet.
LOKK PÅ
DRIVSTOFFTANKENÅpning
1) Åpne dekselet A fig. 115 ved å trekke
det utover, hold tapp B fig. 115 stille,
sett startnøkkelen i låsen og vri den mot
klokken.
2) Vri lokket mot klokken og ta det av.
Tappen har en festeanordning C fig.
115 som fester det til dekslet, slik at det
ikke kan mistes. Under påfyllingen
fester du lokket til dekslet, som vist på
figuren.
Lukking
1) Sett på lokket (med nøkkelen), og vri
det med klokken til du hører ett eller
flere klikk.
2) Vri nøkkelen med klokken og ta den
ut, og lukk dekslet.
Den hermetiske forseglingen kan
forårsake en liten trykkøkning i tanken.
Et eventuelt utslippsstøy når du åpner
lokket er derfor helt normalt.
METAN-MOTORER
(NATURAL POWER)
PÅFYLLINGSRØR FOR
METANGASS
Metan påfyllingsrøret er plassert i
nærheten av bensin påfyllingsrøret fig.
116.
Det har en tilbakeslagsventil som er
montert i selve munnstykket.
For å få tilgang til påfyllingsstussen,
skru opp proppAfig. 116 ved å vri den
mot klokken.Profilen til påfyllingsrøretBfig. 117 er
universal og dermed kompatibel med
standardene "Italia" og "NGV1".
I noen europeiske land (f.eks. Tyskland)
er bruk av adaptere FORBUDT.
Ved bensinstasjoner med m
3dyser
(med trykkforskjell), må de åpne
tilbakeslagsventilene og tømme ut en
liten mengde metan for å måle
resttrykket i flasken.
115F0T0068
116F0T0360
117F0T0336
107

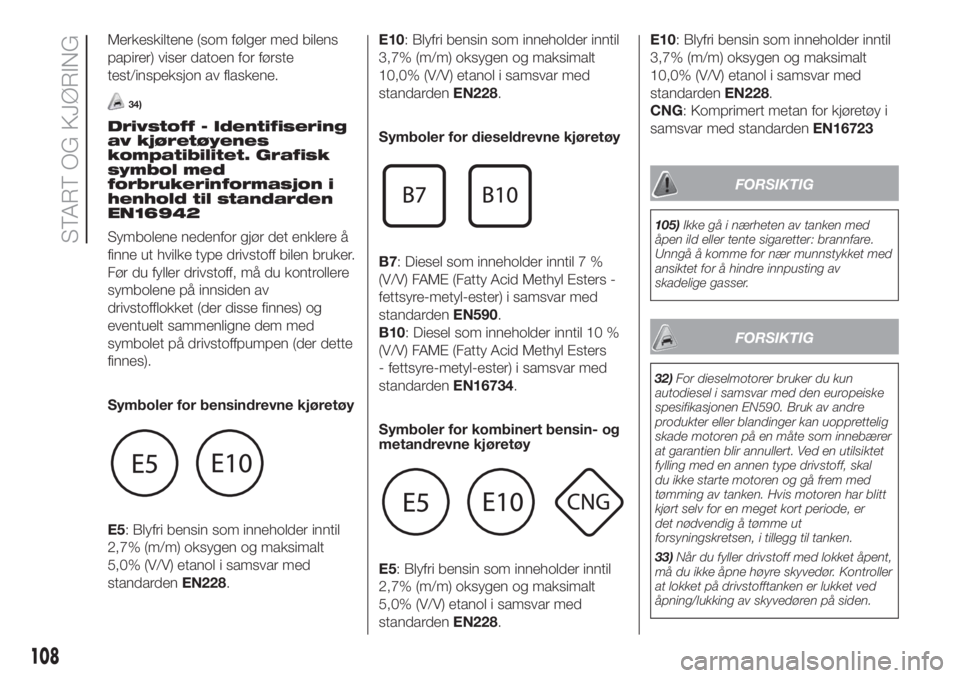

Merkeskiltene (som følger med bilens
papirer) viser datoen for første
test/inspeksjon av flaskene.
34)
Drivstoff - Identifisering
av kjøretøyenes
kompatibilitet. Grafisk
symbol med
forbrukerinformasjon i
henhold til standarden
EN16942
Symbolene nedenfor gjør det enklere å
finne ut hvilke type drivstoff bilen bruker.
Før du fyller drivstoff, må du kontrollere
symbolene på innsiden av
drivstofflokket (der disse finnes) og
eventuelt sammenligne dem med
symbolet på drivstoffpumpen (der dette
finnes).
Symboler for bensindrevne kjøretøy
E5: Blyfri bensin som inneholder inntil
2,7% (m/m) oksygen og maksimalt
5,0% (V/V) etanol i samsvar med
standardenEN228.E10: Blyfri bensin som inneholder inntil
3,7% (m/m) oksygen og maksimalt
10,0% (V/V) etanol i samsvar med
standardenEN228.
Symboler for dieseldrevne kjøretøy
B7: Diesel som inneholder inntil 7 %
(V/V) FAME (Fatty Acid Methyl Esters -
fettsyre-metyl-ester) i samsvar med
standardenEN590.
B10: Diesel som inneholder inntil 10 %
(V/V) FAME (Fatty Acid Methyl Esters
- fettsyre-metyl-ester) i samsvar med
standardenEN16734.
Symboler for kombinert bensin- og
metandrevne kjøretøy
E5: Blyfri bensin som inneholder inntil
2,7% (m/m) oksygen og maksimalt
5,0% (V/V) etanol i samsvar med
standardenEN228.E10: Blyfri bensin som inneholder inntil
3,7% (m/m) oksygen og maksimalt
10,0% (V/V) etanol i samsvar med
standardenEN228.
CNG: Komprimert metan for kjøretøy i
samsvar med standardenEN16723
FORSIKTIG
105)Ikke gå i nærheten av tanken med
åpen ild eller tente sigaretter: brannfare.
Unngå å komme for nær munnstykket med
ansiktet for å hindre innpusting av
skadelige gasser.
FORSIKTIG
32)For dieselmotorer bruker du kun
autodiesel i samsvar med den europeiske
spesifikasjonen EN590. Bruk av andre
produkter eller blandinger kan uopprettelig
skade motoren på en måte som innebærer
at garantien blir annullert. Ved en utilsiktet
fylling med en annen type drivstoff, skal
du ikke starte motoren og gå frem med
tømming av tanken. Hvis motoren har blitt
kjørt selv for en meget kort periode, er
det nødvendig å tømme ut
forsyningskretsen, i tillegg til tanken.
33)Når du fyller drivstoff med lokket åpent,
må du ikke åpne høyre skyvedør. Kontroller
at lokket på drivstofftanken er lukket ved
åpning/lukking av skyvedøren på siden.
108
START OG KJØRING

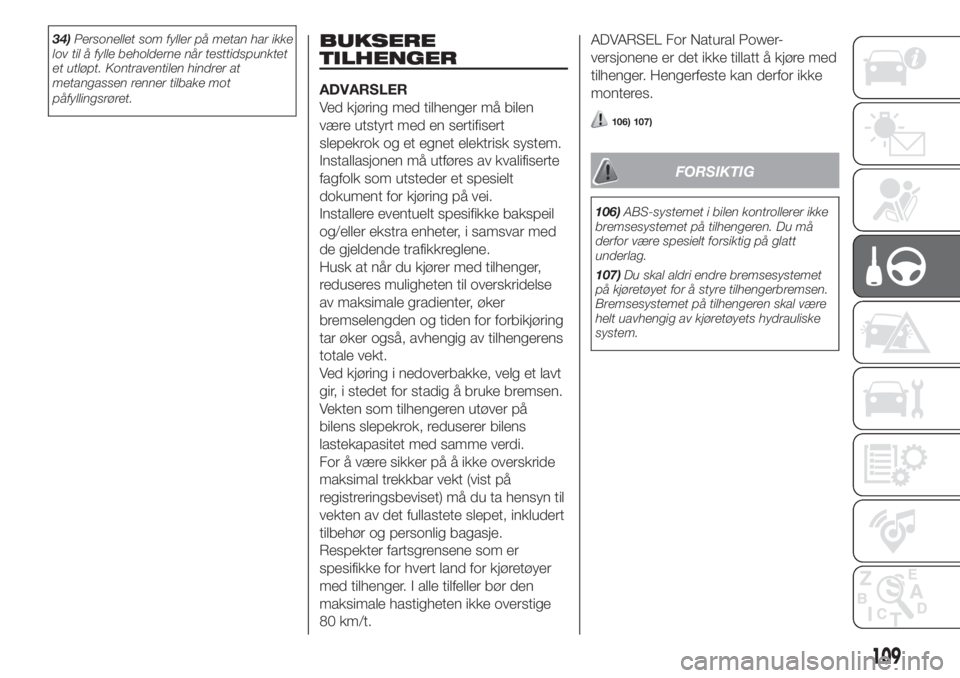

34)Personellet som fyller på metan har ikke
lov til å fylle beholderne når testtidspunktet
et utløpt. Kontraventilen hindrer at
metangassen renner tilbake mot
påfyllingsrøret.BUKSERE
TILHENGER
ADVARSLER
Ved kjøring med tilhenger må bilen
være utstyrt med en sertifisert
slepekrok og et egnet elektrisk system.
Installasjonen må utføres av kvalifiserte
fagfolk som utsteder et spesielt
dokument for kjøring på vei.
Installere eventuelt spesifikke bakspeil
og/eller ekstra enheter, i samsvar med
de gjeldende trafikkreglene.
Husk at når du kjører med tilhenger,
reduseres muligheten til overskridelse
av maksimale gradienter, øker
bremselengden og tiden for forbikjøring
tar øker også, avhengig av tilhengerens
totale vekt.
Ved kjøring i nedoverbakke, velg et lavt
gir, i stedet for stadig å bruke bremsen.
Vekten som tilhengeren utøver på
bilens slepekrok, reduserer bilens
lastekapasitet med samme verdi.
For å være sikker på å ikke overskride
maksimal trekkbar vekt (vist på
registreringsbeviset) må du ta hensyn til
vekten av det fullastete slepet, inkludert
tilbehør og personlig bagasje.
Respekter fartsgrensene som er
spesifikke for hvert land for kjøretøyer
med tilhenger. I alle tilfeller bør den
maksimale hastigheten ikke overstige
80 km/t.ADVARSEL For Natural Power-
versjonene er det ikke tillatt å kjøre med
tilhenger. Hengerfeste kan derfor ikke
monteres.
106) 107)
FORSIKTIG
106)ABS-systemet i bilen kontrollerer ikke
bremsesystemet på tilhengeren. Du må
derfor være spesielt forsiktig på glatt
underlag.
107)Du skal aldri endre bremsesystemet
på kjøretøyet for å styre tilhengerbremsen.
Bremsesystemet på tilhengeren skal være
helt uavhengig av kjøretøyets hydrauliske
system.
109

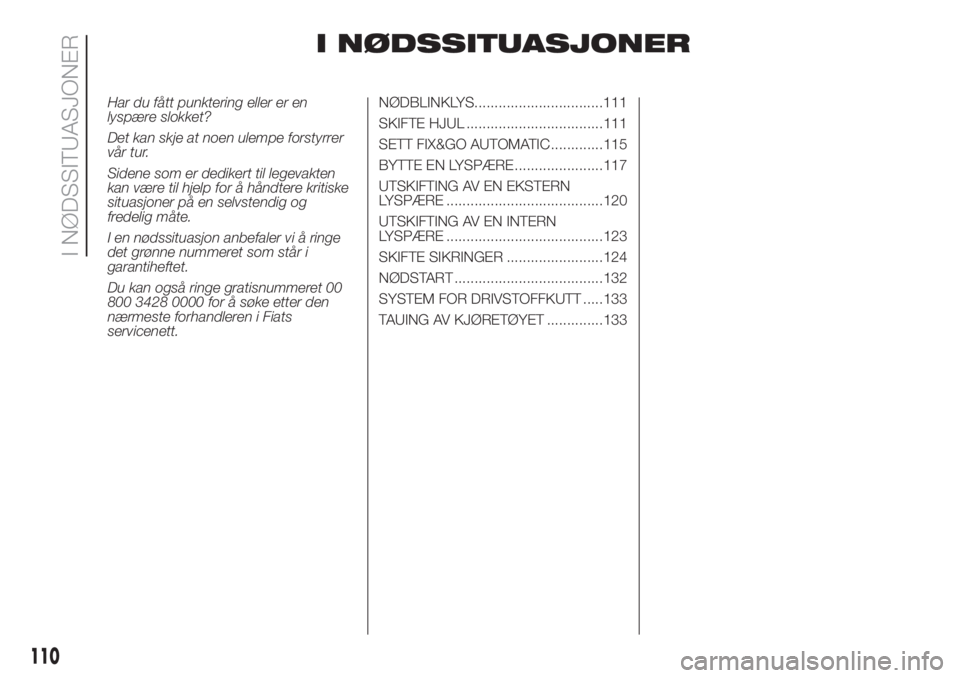

I NØDSSITUASJONER
Har du fått punktering eller er en
lyspære slokket?
Det kan skje at noen ulempe forstyrrer
vår tur.
Sidene som er dedikert til legevakten
kan være til hjelp for å håndtere kritiske
situasjoner på en selvstendig og
fredelig måte.
I en nødssituasjon anbefaler vi å ringe
det grønne nummeret som står i
garantiheftet.
Du kan også ringe gratisnummeret 00
800 3428 0000 for å søke etter den
nærmeste forhandleren i Fiats
servicenett.NØDBLINKLYS................................111
SKIFTE HJUL ..................................111
SETT FIX&GO AUTOMATIC .............115
BYTTE EN LYSPÆRE ......................117
UTSKIFTING AV EN EKSTERN
LYSPÆRE .......................................120
UTSKIFTING AV EN INTERN
LYSPÆRE .......................................123
SKIFTE SIKRINGER ........................124
NØDSTART .....................................132
SYSTEM FOR DRIVSTOFFKUTT .....133
TAUING AV KJØRETØYET ..............133
110
I NØDSSITUASJONER
