Page 177 of 330
ТРЕТИЙ СТОП-СИГНАЛЗамена лампы выполняется
следующим образом:
отвинтите два винта крепленияA
РИС. 141;
снимите прозрачнуюкрышку;
разомкните фиксаторыBРИС.
142и извлеките патрон;
выньте установленнуюпод
нажимом лампу и замените ее.ФОНАРИ ПОДСВЕТКИ
НОМЕРНОГО ЗНАКА
Замена лампы выполняется
следующим образом:
нажмите в точке,указанной
стрелкой,и снимите прозрачную
крышкуAРИС. 143;
освободите лампу от боковых
зажимов и замените на новую,
убедитесь,что она правильно
закреплена между зажимами;
нажатием поставьте прозрачную
крышку на место.
БОКОВЫЕ ГАБАРИТНЫЕ ОГНИ
(для исполнений/рынков,где
предусмотрено)
Замена лампы выполняется
следующим образом:
в очень длинных фургонах:
–отвинтите два винта крепленияC
РИС. 144и снимите фару;
–снимите ламповый патронD,
расположенный с задней стороны
140F1A0200
141F1A0204
142F1A0205
143F1A0206
175
Page 178 of 330
подфарника,поворотом на1/4
оборота;
–выньте установленнуюпод
нажимом лампу и замените ее.
в исполнениях кузов с
бортовой платформой:
–снимите ламповый патрон,
расположенный с задней стороны
подфарника,поворотом на1/4
оборота;
–выньте установленнуюпод
нажимом лампу и замените ее.
ЗАМЕНА ЛАМПЫ
ВНУТРЕННЕГО
ОСВЕЩЕНИЯ
Чтобы определить тип и мощность
лампы,см.параграф"Замена
лампы".
ПЕРЕДНИЙ ПОТОЛОЧНЫЙ
СВЕТИЛЬНИК
Замена ламп выполняется
следующим образом:
нажмите в точке,указанной
стрелкой,и снимите плафонAРИС.
145;
откройте защитнуюкрышкуB
РИС. 146;
замените лампыCРИС. 146,
освободив их от боковых контактов;
проверьте,чтобы контакты хорошо
удерживали новые лампы;
закройте крышкуBРИС. 146и
установите плафонAРИС. 145
в своем гнезде,убедившись в том,
что он хорошо закреплен.
144F1A0207
145F1A0208
146F1A0209
176
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ
Page 179 of 330

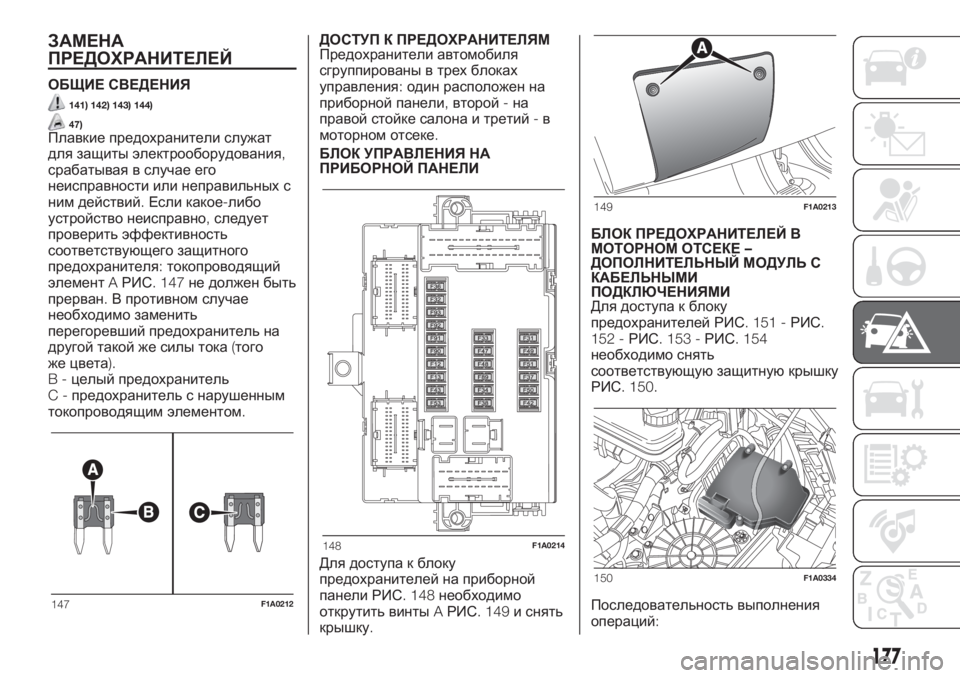

ЗАМЕНА
ПРЕДОХРАНИТЕЛЕЙ
ОБЩИЕ СВЕДЕНИЯ
141) 142) 143) 144)
47)Плавкие предохранители служат
для защиты электрооборудования,
срабатывая в случае его
неисправности или неправильных с
ним действий.Если какое-либо
устройство неисправно,следует
проверить эффективность
соответствующего защитного
предохранителя:токопроводящий
элементAРИС. 147не должен быть
прерван.В противном случае
необходимо заменить
перегоревший предохранитель на
другой такой же силы тока(того
же цвета).
B-целый предохранитель
C-предохранитель с нарушенным
токопроводящим элементом.ДОСТУП К ПРЕДОХРАНИТЕЛЯМ
Предохранители автомобиля
сгруппированы в трех блоках
управления:один расположен на
приборной панели,второй-на
правой стойке салона и третий-в
моторном отсеке.
БЛОК УПРАВЛЕНИЯ НА
ПРИБОРНОЙ ПАНЕЛИ
Для доступа к блоку
предохранителей на приборной
панели РИС. 148необходимо
открутить винтыAРИС. 149и снять
крышку.БЛОК ПРЕДОХРАНИТЕЛЕЙ В
МОТОРНОМ ОТСЕКЕ–
ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ С
КАБЕЛЬНЫМИ
ПОДКЛЮЧЕНИЯМИ
Для доступа к блоку
предохранителей РИС. 151 -РИС.
152 -РИС. 153 -РИС. 154
необходимо снять
соответствующуюзащитнуюкрышку
РИС. 150.
Последовательность выполнения
операций:
147F1A0212
148F1A0214
149F1A0213
150F1A0334
177
Page 180 of 330

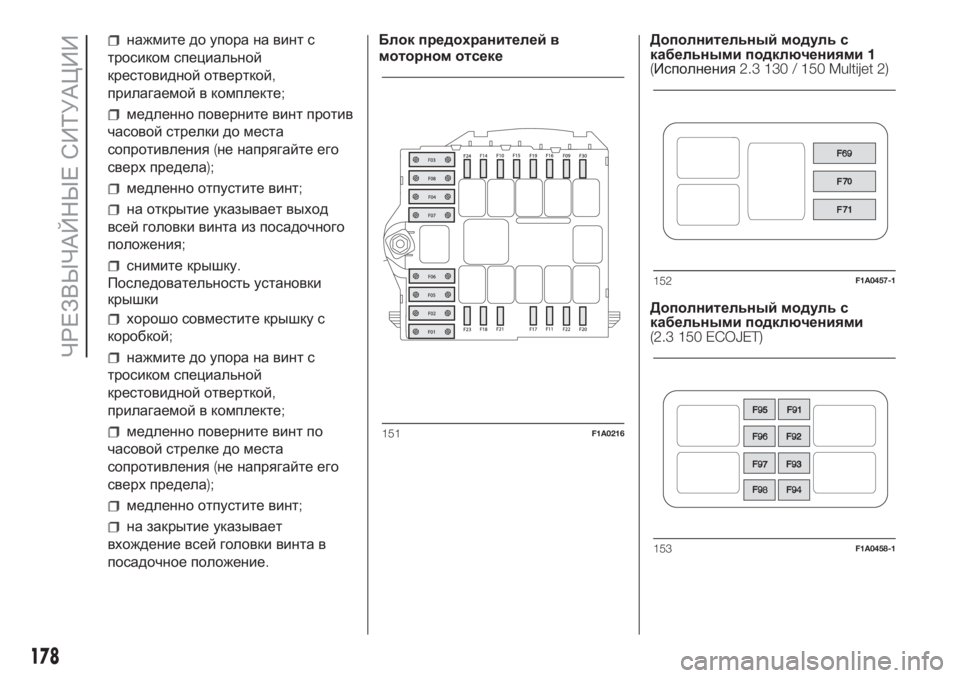

нажмите до упора на винт с
тросиком специальной
крестовидной отверткой,
прилагаемой в комплекте;
медленно поверните винт против
часовой стрелки до места
сопротивления(не напрягайте его
сверх предела);
медленно отпустите винт;
на открытие указывает выход
всей головки винта из посадочного
положения;
снимите крышку.
Последовательность установки
крышки
хорошо совместите крышку с
коробкой;
нажмите до упора на винт с
тросиком специальной
крестовидной отверткой,
прилагаемой в комплекте;
медленно поверните винт по
часовой стрелке до места
сопротивления(не напрягайте его
сверх предела);
медленно отпустите винт;
на закрытие указывает
вхождение всей головки винта в
посадочное положение.Блок предохранителей в
моторном отсекеДополнительный модуль с
кабельными подключениями1
(Исполнения2.3 130 / 150 Multijet 2)
Дополнительный модуль с
кабельными подключениями
(2.3 150 ECOJET)
151F1A0216
152F1A0457-1
153F1A0458-1
178
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ
Page 181 of 330

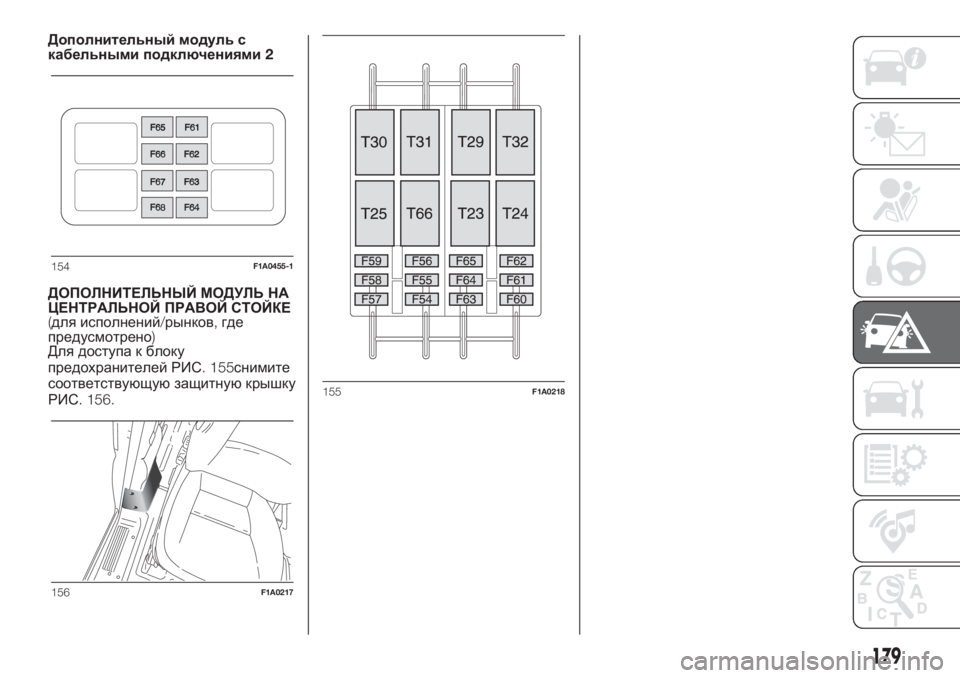

Дополнительный модуль с
кабельными подключениями2
ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ НА
ЦЕНТРАЛЬНОЙ ПРАВОЙ СТОЙКЕ
(для исполнений/рынков,где
предусмотрено)
Для доступа к блоку
предохранителей РИС. 155снимите
соответствующуюзащитнуюкрышку
РИС. 156.
154F1A0455-1
156F1A0217
155F1A0218
179
Page 182 of 330
Блок предохранителей на приборной панели
Защищаемое устройство Предохранитель Ампер
Правая фара ближнего светаF12 7,5
Левая фара ближнего светаF13 7,5
Реле блока управления в моторном отсеке,реле блока
управления на приборной панели(+ключ)F31 5
Освещение потолочных светильников в салоне(+аккумулятор) F32 7,5
Датчик проверки состояния аккумулятора в исполненияхStart
& Stop (+аккумулятор)F33 7,5
Лампы внутреннего освещенияMinibus (аварийное освещение) F34 7,5
Автомобильный радиоприемник,орган управления
кондиционером,сигнализация,хронотахограф,блок
отключения аккумуляторной батареи,таймерWebasto
(+батарея), TPMS,стабилизатор тока для радиоприемника
(S&S)F36 10
Орган управления фонарями стоп-сигнала(основной),
приборная панель(+ключ),шлюз(для трансформаторов)F37 7,5
Блокировка дверей(+аккумулятор) F38 20
Стеклоочиститель(+ключ) F43 20
Стеклоподъемник двери водителяF47 20
180
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ
Page 183 of 330

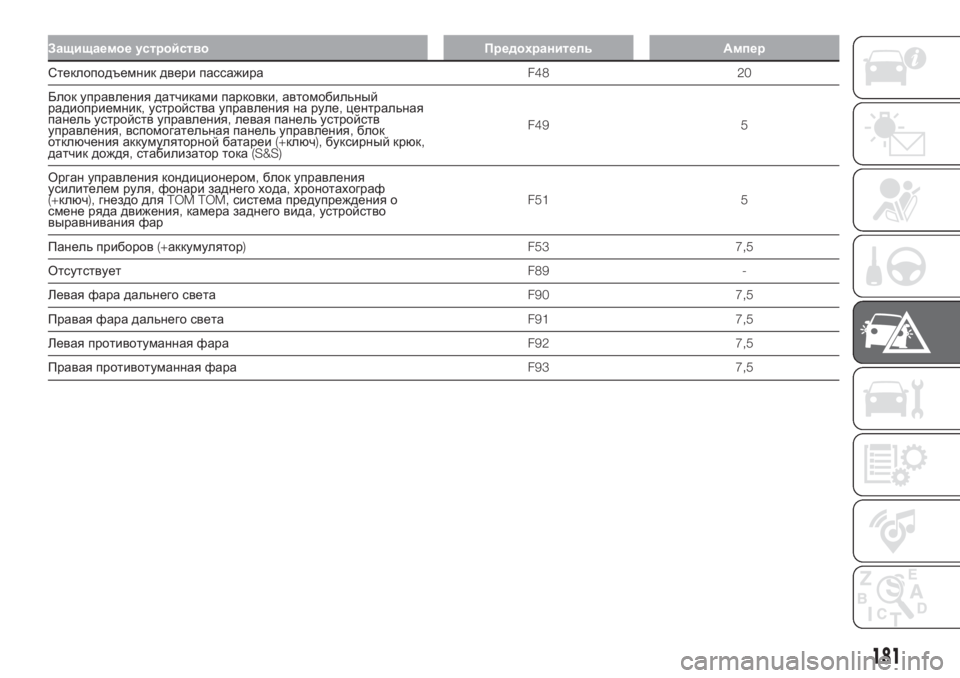

Защищаемое устройство Предохранитель Ампер
Стеклоподъемник двери пассажираF48 20
Блок управления датчиками парковки,автомобильный
радиоприемник,устройства управления на руле,центральная
панель устройств управления,левая панель устройств
управления,вспомогательная панель управления,блок
отключения аккумуляторной батареи(+ключ),буксирный крюк,
датчик дождя,стабилизатор тока(S&S)F49 5
Орган управления кондиционером,блок управления
усилителем руля,фонари заднего хода,хронотахограф
(+ключ),гнездо дляTOM TOM,система предупреждения о
смене ряда движения,камера заднего вида,устройство
выравнивания фарF51 5
Панель приборов(+аккумулятор) F53 7,5
ОтсутствуетF89 -
Левая фара дальнего светаF90 7,5
Правая фара дальнего светаF91 7,5
Левая противотуманная фараF92 7,5
Правая противотуманная фараF93 7,5
181
Page 184 of 330
Исполнения2.3 130/150 Multijet 2 - 130 Multijet 2сAdBlue - 180 Multijet 2 Power
Защищаемое устройствоПредох-
ранительАмп-
ерA:Блок предохранителей в моторном отсеке–B:Дополнительный
модуль с кабельными подключениями1(*)–C:Дополнительный
модуль с кабельными подключениями2
Система вентиляции в салоне
с подогревателемWebasto,
насос роботизированной
коробки передач(+
аккумулятор)F05 50
Вентилятор высокой скорости
охлаждения двигателя
(+аккумулятор)F06 40/60
Вентилятор низкой скорости
охлаждения двигателя
(+аккумулятор)F07 40/50
Вентилятор салона(+ключ) F08 40
Задняя электрическая розетка
(+аккумулятор)F09 15
Звуковой сигналF10 15
Электрическая розетка
(+аккумулятор)F14 15
Прикуриватель(+аккумулятор) F15 15
Компрессор кондиционераF19 7,5
Стеклоочиститель ветрового
стеклаF20 30
Вспомогательная панель
управления,движение и
опускание зеркал(+ключ)F24 7,5
Обогреватели наружных
зеркалF30 15
(*)Только для исполнений2.3 130/150 Multijet 2
182
