2017 FIAT DUCATO BASE CAMPER Руководство по эксплуатации и техобслуживанию (in Russian)

ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ
Проколота шина или не горит
лампочка?
Может случиться,что какие-либо
неисправности помешают поездке.
На страницах,посвященных
чрезвычайным ситуациям,можно
найти информацию,которая
поможет самостоятельно и
спокойно выйти из критических
ситуаций.
В аварийных ситуациях
рекомендуется звонить по
телефону горячей линии,
указанному в гарантийной книжке.
Также можно позвонить по номеру
горячей линии00 800 3428 0000,
чтобы найти ближайший сервисный
центрFiat.ЗАМЕНА ЛАМПЫ..........................168
ЗАМЕНА ЛАМПЫ ПРИБОРОВ
НАРУЖНОГО ОСВЕЩЕНИЯ.......171
ЗАМЕНА ЛАМПЫ
ВНУТРЕННЕГО ОСВЕЩЕНИЯ....176
ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ..177
МОДУЛЬGATEWAY FMS...............190
ЗАМЕНА КОЛЕСА.........................195
КОМПЛЕКТ ДЛЯ СРОЧНОГО
РЕМОНТА ШИНFIX&GO
AUTOMATIC ...................................200
АВАРИЙНЫЙ ЗАПУСК.................203
ЗАРЯДКА АККУМУЛЯТОРНОЙ
БАТАРЕИ......................................205
ВЫКЛЮЧАТЕЛЬ БЛОКИРОВКИ
ПОДАЧИ ТОПЛИВА.....................206
БУКСИРОВКА АВТОМОБИЛЯ....207
167

ЗАМЕНА ЛАМПЫ
ОБЩИЕ УКАЗАНИЯ
139) 140)
46)
Перед заменой лампы
убедитесь,что не перегорел
соответствующий предохранитель.
Расположение предохранителей
указано в параграфе“Замена
предохранителей”настоящего
раздела.
Перед заменой неработающей
лампы проверьте,не окислились ли
контакты;
перегоревшие лампы должны
заменяться лампами такого же типа
и мощности;
После замены лампы фары в
целях безопасности проверить
правильность регулировки
оптических осей фар.ПРЕДУПРЕЖДЕНИЕ Внутренняя
поверхность фары может слегка
запотевать.Это не указывает на
наличие неисправности,а является
естественным явлением,
вызванным низкой температурой
окружающей среды и влажностью
воздуха.Запотевание быстро
исчезает после включения фар.
Если внутри фары скапливаются
капельки воды,это означает,что в
корпус фары попала вода.В таком
случае обратитесь в сервисный
центрFiat.
ВНИМАНИЕ!
139)Модификации или ремонт
электрооборудования,выполненные
неправильно и без учета технических
характеристик системы в целом,могут
привести к нарушениюработы и
вызвать пожар.
140)Галогенные лампы содержат газ
под давлением:в случае их поломки
осколки могут разлететься в стороны.
ВНИМАНИЕ!
46)При работе с галогенными лампами
касайтесь только металлических
частей лампы.Прикосновение пальцев
к стеклянной колбе лампы снижает
яркость света лампы и ведет к
сокращениюсрока ее службы.При
случайном контакте с колбой протрите
ее тканью,смоченной в спирте,и
дайте высохнуть.
168
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ

ТИПЫ ЛАМП
В автомобиле установлены различные типы ламп.
Бесцокольные лампы:(типаA)вставляются нажимом;для
извлечения их следует потянуть.
Лампы со штифтовым цоколем:(типаB)для извлечения
нажмите на колбу и поверните ее против часовой стрелки.
Цилиндрические лампы:(типаC)для извлечения разожмите
соответствующие контакты.
Галогенные лампы:(типаD)для снятия лампы отсоедините и
извлеките ее из гнезда.
Галогенные лампы:(типаE)для снятия лампы отсоедините и
извлеките ее из гнезда.
169

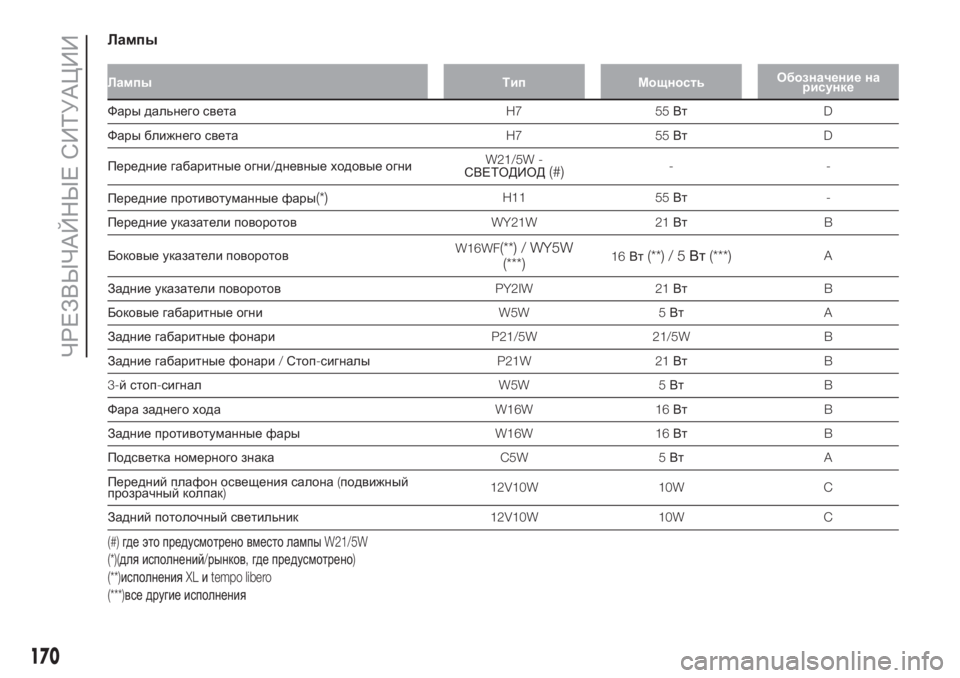

Лампы
Лампы Тип МощностьОбозначение на
рисунке
Фары дальнего светаH7 55ВтD
Фары ближнего светаH7 55ВтD
Передние габаритные огни/дневные ходовые огниW21/5W -
СВЕТОДИОД
(#)--
Передние противотуманные фары
(*)H11 55Вт-
Передние указатели поворотовWY21W 21ВтB
Боковые указатели поворотовW16WF
(**) / WY5W
(***)16Вт(**) / 5Вт(***)A
Задние указатели поворотовPY2IW 21ВтB
Боковые габаритные огниW5W 5ВтA
Задние габаритные фонариP21/5W 21/5W B
Задние габаритные фонари/Стоп-сигналыP21W 21ВтB
3-й стоп-сигналW5W 5ВтB
Фара заднего ходаW16W 16ВтB
Задние противотуманные фарыW16W 16ВтB
Подсветка номерного знакаC5W 5ВтA
Передний плафон освещения салона(подвижный
прозрачный колпак)12V10W 10W C
Задний потолочный светильник12V10W 10W C
(#)где это предусмотрено вместо лампыW21/5W
(*)(для исполнений/рынков,где предусмотрено)
(**)исполненияXLиtempo libero
(***)все другие исполнения
170
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ

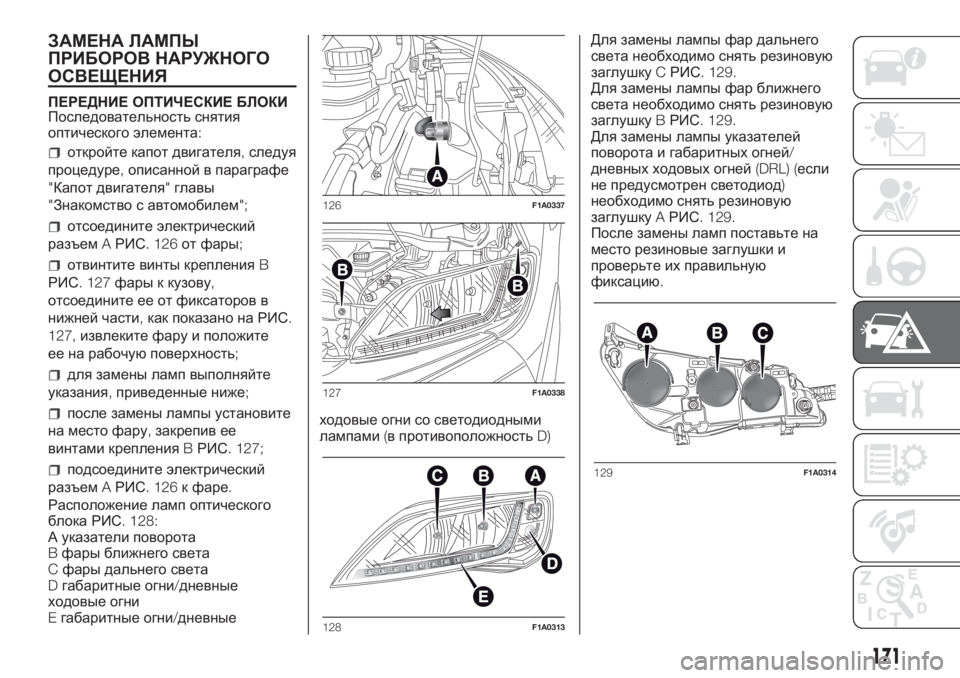

ЗАМЕНА ЛАМПЫ
ПРИБОРОВ НАРУЖНОГО
ОСВЕЩЕНИЯ
ПЕРЕДНИЕ ОПТИЧЕСКИЕ БЛОКИ
Последовательность снятия
оптического элемента:
откройте капот двигателя,следуя
процедуре,описанной в параграфе
"Капот двигателя"главы
"Знакомство с автомобилем";
отсоедините электрический
разъемAРИС. 126от фары;
отвинтите винты крепленияB
РИС. 127фары к кузову,
отсоедините ее от фиксаторов в
нижней части,как показано на РИС.
127,извлеките фару и положите
ее на рабочуюповерхность;
для замены ламп выполняйте
указания,приведенные ниже;
после замены лампы установите
на место фару,закрепив ее
винтами крепленияBРИС. 127;
подсоедините электрический
разъемAРИС. 126к фаре.
Расположение ламп оптического
блока РИС. 128:
А указатели поворота
Bфары ближнего света
Cфары дальнего света
Dгабаритные огни/дневные
ходовые огни
Eгабаритные огни/дневныеходовые огни со светодиодными
лампами(в противоположностьD)Для замены лампы фар дальнего
света необходимо снять резиновую
заглушкуCРИС. 129.
Для замены лампы фар ближнего
света необходимо снять резиновую
заглушкуBРИС. 129.
Для замены лампы указателей
поворота и габаритных огней/
дневных ходовых огней(DRL) (если
не предусмотрен светодиод)
необходимо снять резиновую
заглушкуAРИС. 129.
После замены ламп поставьте на
место резиновые заглушки и
проверьте их правильную
фиксацию.
126F1A0337
127F1A0338
128F1A0313
129F1A0314
171

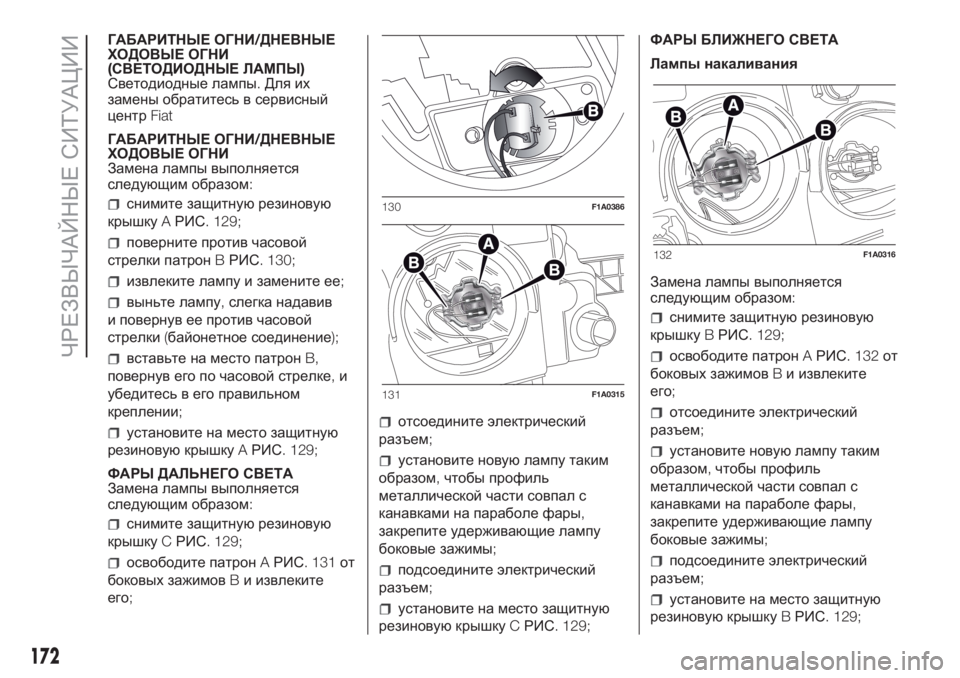

ГАБАРИТНЫЕ ОГНИ/ДНЕВНЫЕ
ХОДОВЫЕ ОГНИ
(СВЕТОДИОДНЫЕ ЛАМПЫ)
Светодиодные лампы.Для их
замены обратитесь в сервисный
центрFiat
ГАБАРИТНЫЕ ОГНИ/ДНЕВНЫЕ
ХОДОВЫЕ ОГНИ
Замена лампы выполняется
следующим образом:
снимите защитнуюрезиновую
крышкуAРИС. 129;
поверните против часовой
стрелки патронBРИС. 130;
извлеките лампу и замените ее;
выньте лампу,слегка надавив
и повернув ее против часовой
стрелки(байонетное соединение);
вставьте на место патронB,
повернув его по часовой стрелке,и
убедитесь в его правильном
креплении;
установите на место защитную
резиновуюкрышкуAРИС. 129;
ФАРЫ ДАЛЬНЕГО СВЕТА
Замена лампы выполняется
следующим образом:
снимите защитнуюрезиновую
крышкуCРИС. 129;
освободите патронAРИС. 131от
боковых зажимовBи извлеките
его;
отсоедините электрический
разъем;
установите новуюлампу таким
образом,чтобы профиль
металлической части совпал с
канавками на параболе фары,
закрепите удерживающие лампу
боковые зажимы;
подсоедините электрический
разъем;
установите на место защитную
резиновуюкрышкуCРИС. 129;ФАРЫ БЛИЖНЕГО СВЕТА
Лампы накаливания
Замена лампы выполняется
следующим образом:
снимите защитнуюрезиновую
крышкуBРИС. 129;
освободите патронAРИС. 132от
боковых зажимовBи извлеките
его;
отсоедините электрический
разъем;
установите новуюлампу таким
образом,чтобы профиль
металлической части совпал с
канавками на параболе фары,
закрепите удерживающие лампу
боковые зажимы;
подсоедините электрический
разъем;
установите на место защитную
резиновуюкрышкуBРИС. 129;
130F1A0386
131F1A0315
132F1A0316
172
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ

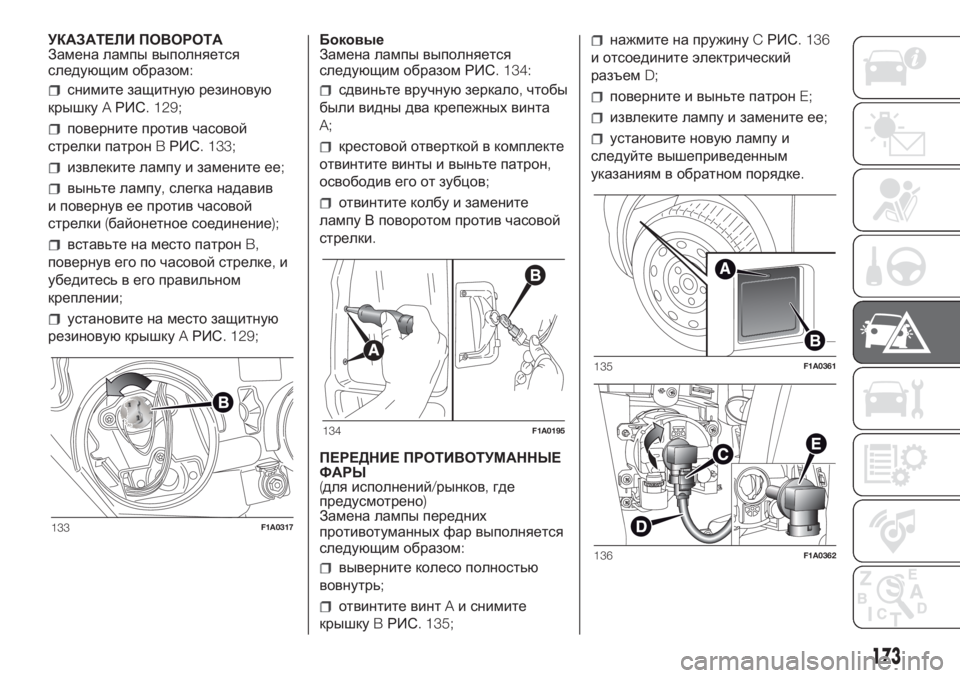

УКАЗАТЕЛИ ПОВОРОТА
Замена лампы выполняется
следующим образом:
снимите защитнуюрезиновую
крышкуAРИС. 129;
поверните против часовой
стрелки патронBРИС. 133;
извлеките лампу и замените ее;
выньте лампу,слегка надавив
и повернув ее против часовой
стрелки(байонетное соединение);
вставьте на место патронB,
повернув его по часовой стрелке,и
убедитесь в его правильном
креплении;
установите на место защитную
резиновуюкрышкуAРИС. 129;Боковые
Замена лампы выполняется
следующим образом РИС. 134:
сдвиньте вручнуюзеркало,чтобы
были видны два крепежных винта
A;
крестовой отверткой в комплекте
отвинтите винты и выньте патрон,
освободив его от зубцов;
отвинтите колбу и замените
лампу В поворотом против часовой
стрелки.
ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ
ФАРЫ
(для исполнений/рынков,где
предусмотрено)
Замена лампы передних
противотуманных фар выполняется
следующим образом:
выверните колесо полностью
вовнутрь;
отвинтите винтAи снимите
крышкуBРИС. 135;
нажмите на пружинуCРИС. 136
и отсоедините электрический
разъемD;
поверните и выньте патронE;
извлеките лампу и замените ее;
установите новуюлампу и
следуйте вышеприведенным
указаниям в обратном порядке.
133F1A0317
134F1A0195
135F1A0361
136F1A0362
173

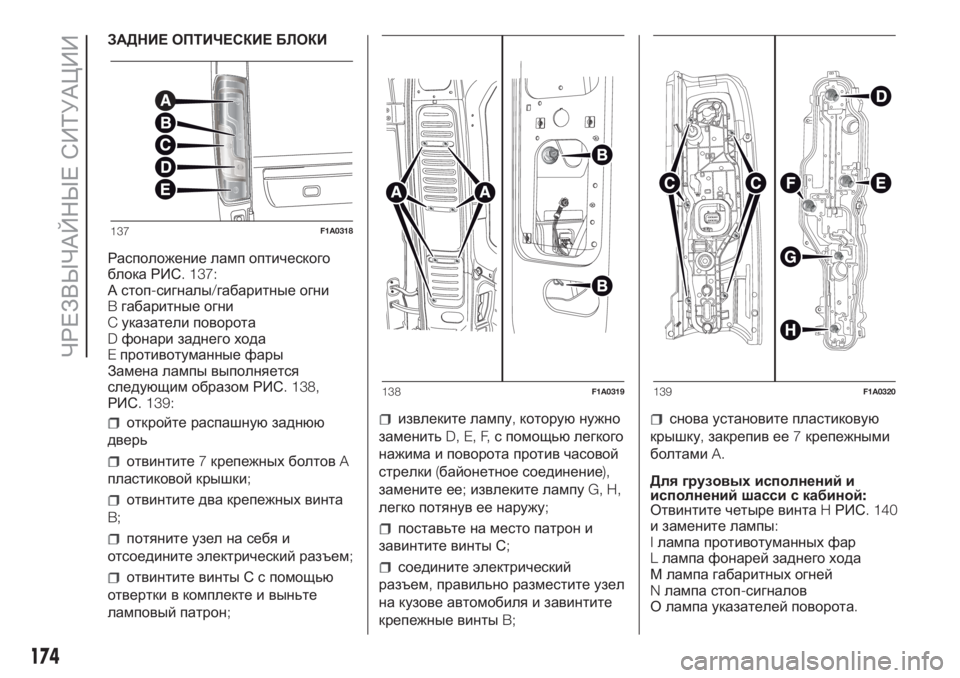

ЗАДНИЕ ОПТИЧЕСКИЕ БЛОКИ
Расположение ламп оптического
блока РИС. 137:
А стоп-сигналы/габаритные огни
Bгабаритные огни
Cуказатели поворота
Dфонари заднего хода
Eпротивотуманные фары
Замена лампы выполняется
следующим образом РИС. 138,
РИС. 139:
откройте распашнуюзаднюю
дверь
отвинтите7крепежных болтовA
пластиковой крышки;
отвинтите два крепежных винта
B;
потяните узел на себя и
отсоедините электрический разъем;
отвинтите винты С с помощью
отвертки в комплекте и выньте
ламповый патрон;
извлеките лампу,которуюнужно
заменитьD, E, F,с помощьюлегкого
нажима и поворота против часовой
стрелки(байонетное соединение),
замените ее;извлеките лампуG, H,
легко потянув ее наружу;
поставьте на место патрон и
завинтите винты С;
соедините электрический
разъем,правильно разместите узел
на кузове автомобиля и завинтите
крепежные винтыB;
снова установите пластиковую
крышку,закрепив ее7крепежными
болтамиA.
Для грузовых исполнений и
исполнений шасси с кабиной:
Отвинтите четыре винтаHРИС. 140
и замените лампы:
Iлампа противотуманных фар
Lлампа фонарей заднего хода
М лампа габаритных огней
Nлампа стоп-сигналов
О лампа указателей поворота.
137F1A0318
138F1A0319139F1A0320
