2017 FIAT DUCATO BASE CAMPER Руководство по эксплуатации и техобслуживанию (in Russian)

Контрольные лампы на панели приборов
Что означает Что делать
красная лампаНЕДОСТАТОЧНЫЙ УРОВЕНЬ ТОРМОЗНОЙ
ЖИДКОСТИ/СТОЯНОЧНЫЙ ТОРМОЗ ВЗВЕДЕН
При повороте ключа в положениеMAR
контрольная лампа загорается,но через
несколько секунд она должна погаснуть.
Недостаточный уровень тормозной жидкости
Индикатор загорается,когда уровень тормозной
жидкости в бачке опускается ниже минимального
по причине возможной утечки жидкости из
системы.Восстановите уровень тормозной жидкости и
убедитесь,что индикаторная лампа гаснет.
Если контрольная лампа загорается во время
движения(в некоторых исполнениях
одновременно с появлением сообщения на
дисплее),нужно немедленно остановиться и
обратиться на ближайшуюстанцию
техобслуживанияFiat.
Стояночный тормоз включен
Контрольная лампа загорается при взведенном
стояночном тормозе.Отпустите стояночный тормоз и убедитесь,что
индикаторная лампа погасла.
Если индикаторная лампа продолжает гореть,
обратитесь в сервисный центрFiat.
63

Что означает Что делать
красная лампа
янтарно-желтая лампа
янтарно-желтая лампаНЕИСПРАВНОСТЬ СИСТЕМЫEBD
Одновременное включение контрольных ламп
(красная),(янтарно-желтая)и
(янтарно-желтая)(для исполнений/рынков,где
предусмотрено)при включенном двигателе
указывает на неисправность в системеEBDили
на неготовность ее к работе.В таком случае при
резком торможении может произойти
преждевременная блокировка задних колес с
возможностьюзаноса автомобиля.
На дисплей выводится соответствующее
сообщение.С соблюдением всех предосторожностей следует
немедленно доехать до ближайшего сервисного
центраFiatдля проверки работы системы.
красная лампаНЕИСПРАВНОСТЬ ПОДУШЕК БЕЗОПАСНОСТИ
При повороте ключа в положениеMAR
контрольная лампа загорается,но через
несколько секунд она должна погаснуть.
Постоянно включенная лампа указывает на
неисправность системы подушек безопасности.
В некоторых исполнениях на дисплей выводится
соответствующее сообщение.
43) 44)
64
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ

Что означает Что делать
красная лампаРЕМНИ БЕЗОПАСНОСТИ НЕ ПРИСТЕГНУТЫ
(для исполнений/рынков,где предусмотрено)
Контрольная лампа включается,когда
автомобиль остановлен и ремень безопасности
со стороны водителя не пристегнут.
Контрольная лампа начинает мигать и
включается звуковой сигнал(зуммер),когда
автомобиль находится в движении,а ремни
безопасности водителя пристегнуты
неправильно.Для перманентного отключения звуковой
сигнализации(зуммера)системыS. B. R. (Seat Belt
Reminder —система напоминания о
непристегнутом ремне безопасности),обратитесь
в сервисный центрFiat.При наличии
многофункционального дисплея система может
быть вновь подключена через меню настроек.
НЕИСПРАВНОСТЬ КОРОБКИ ПЕРЕДАЧ
“COMFORT-MATIC”
При повороте ключа в положениеMAR
контрольная лампа загорается,но через
несколько секунд она должна погаснуть.
Мигание индикатора на панели(в сопровождении
текстового сообщения на многофункциональном
дисплее с изменяемой конфигурацией и
звукового сигнала зуммера)свидетельствует о
неисправности в коробке передач.При появлении сообщения о неполадке коробки
передач как можно скорее обратитесь в
сервисный центрFiatдля проведения техосмотра.
65

Что означает Что делать
ВЫСОКАЯ ТЕМПЕРАТУРА ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ ДВИГАТЕЛЯ
При повороте ключа в положениеMAR
контрольная лампа загорается,но через
несколько секунд она должна погаснуть.
Контрольная лампа загорается в случае
перегрева двигателя.
На дисплей выводится соответствующее
сообщение.При обычном движении:остановите автомобиль,
заглушите двигатель и убедитесь,что уровень
воды в бачке не находится ниже отметкиMIN.В
этом случае дождитесь охлаждения двигателя,
медленно и осторожно снимите пробку,долейте
охлаждающую жидкость и убедитесь,что ее
уровень находится между отметкамиMINиMAX
на бачке.Следует также визуально проверить
систему на наличие протечек жидкости.Если при
следующем запуске двигателя контрольная
лампа вновь загорится,обратитесь на станцию
техобслуживанияFiat.
В тяжелом режиме эксплуатации автомобиля
(например,в случае вождения с использованием
всех эксплуатационных характеристик):
замедлите движение,если контрольная лампа
продолжает гореть,остановите автомобиль.
Подождите2-3минуты,не выключая двигатель и
слегка нажимая на педаль акселератора для
улучшения циркуляции охлаждающей жидкости,а
затем заглушите двигатель.Проверьте уровень
жидкости,как описано выше.
ПРЕДУПРЕЖДЕНИЕ.При тяжелом режиме
эксплуатации автомобиля перед остановкой
двигателя рекомендуется оставить его
включенным и слегка нажимать на педаль газа в
течение нескольких минут.
66
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ

Что означает Что делать
красная лампаНЕДОСТАТОЧНАЯ ЗАРЯДКА
АККУМУЛЯТОРНОЙ БАТАРЕИ
При повороте ключа в положениеMAR
контрольная лампа загорается,но она должна
погаснуть как только заводится двигатель(когда
двигатель на низких оборотах,допускается
краткая задержка выключения лампы).Если контрольная лампа продолжает гореть,
немедленно обратитесь на станцию
техобслуживанияFiat.
67

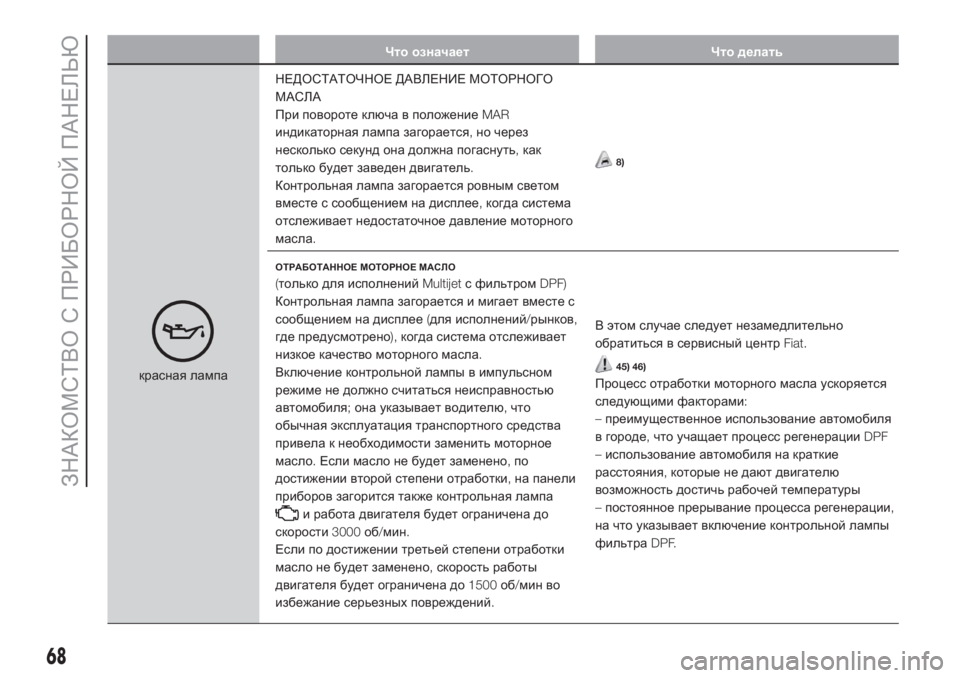

Что означает Что делать
красная лампаНЕДОСТАТОЧНОЕ ДАВЛЕНИЕ МОТОРНОГО
МАСЛА
При повороте ключа в положениеMAR
индикаторная лампа загорается,но через
несколько секунд она должна погаснуть,как
только будет заведен двигатель.
Контрольная лампа загорается ровным светом
вместе с сообщением на дисплее,когда система
отслеживает недостаточное давление моторного
масла.
8)
ОТРАБОТАННОЕ МОТОРНОЕ МАСЛО
(только для исполненийMultijetс фильтромDPF)
Контрольная лампа загорается и мигает вместе с
сообщением на дисплее(для исполнений/рынков,
где предусмотрено),когда система отслеживает
низкое качество моторного масла.
Включение контрольной лампы в импульсном
режиме не должно считаться неисправностью
автомобиля;она указывает водителю,что
обычная эксплуатация транспортного средства
привела к необходимости заменить моторное
масло.Если масло не будет заменено,по
достижении второй степени отработки,на панели
приборов загорится также контрольная лампа
и работа двигателя будет ограничена до
скорости3000об/мин.
Если по достижении третьей степени отработки
масло не будет заменено,скорость работы
двигателя будет ограничена до1500об/мин во
избежание серьезных повреждений.В этом случае следует незамедлительно
обратиться в сервисный центрFiat.
45) 46)
Процесс отработки моторного масла ускоряется
следующими факторами:
–преимущественное использование автомобиля
в городе,что учащает процесс регенерацииDPF
–использование автомобиля на краткие
расстояния,которые не дают двигателю
возможность достичь рабочей температуры
–постоянное прерывание процесса регенерации,
на что указывает включение контрольной лампы
фильтраDPF.
68
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ

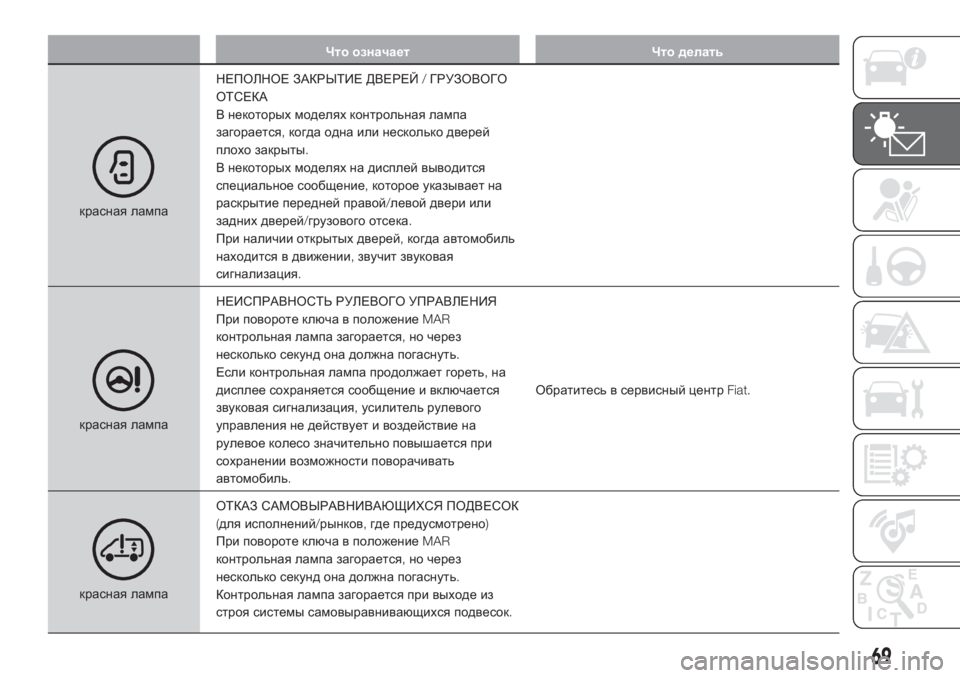

Что означает Что делать
красная лампаНЕПОЛНОЕ ЗАКРЫТИЕ ДВЕРЕЙ/ГРУЗОВОГО
ОТСЕКА
В некоторых моделях контрольная лампа
загорается,когда одна или несколько дверей
плохо закрыты.
В некоторых моделях на дисплей выводится
специальное сообщение,которое указывает на
раскрытие передней правой/левой двери или
задних дверей/грузового отсека.
При наличии открытых дверей,когда автомобиль
находится в движении,звучит звуковая
сигнализация.
красная лампаНЕИСПРАВНОСТЬ РУЛЕВОГО УПРАВЛЕНИЯ
При повороте ключа в положениеMAR
контрольная лампа загорается,но через
несколько секунд она должна погаснуть.
Если контрольная лампа продолжает гореть,на
дисплее сохраняется сообщение и включается
звуковая сигнализация,усилитель рулевого
управления не действует и воздействие на
рулевое колесо значительно повышается при
сохранении возможности поворачивать
автомобиль.Обратитесь в сервисный центрFiat.
красная лампаОТКАЗ САМОВЫРАВНИВАЮЩИХСЯ ПОДВЕСОК
(для исполнений/рынков,где предусмотрено)
При повороте ключа в положениеMAR
контрольная лампа загорается,но через
несколько секунд она должна погаснуть.
Контрольная лампа загорается при выходе из
строя системы самовыравнивающихся подвесок.
69

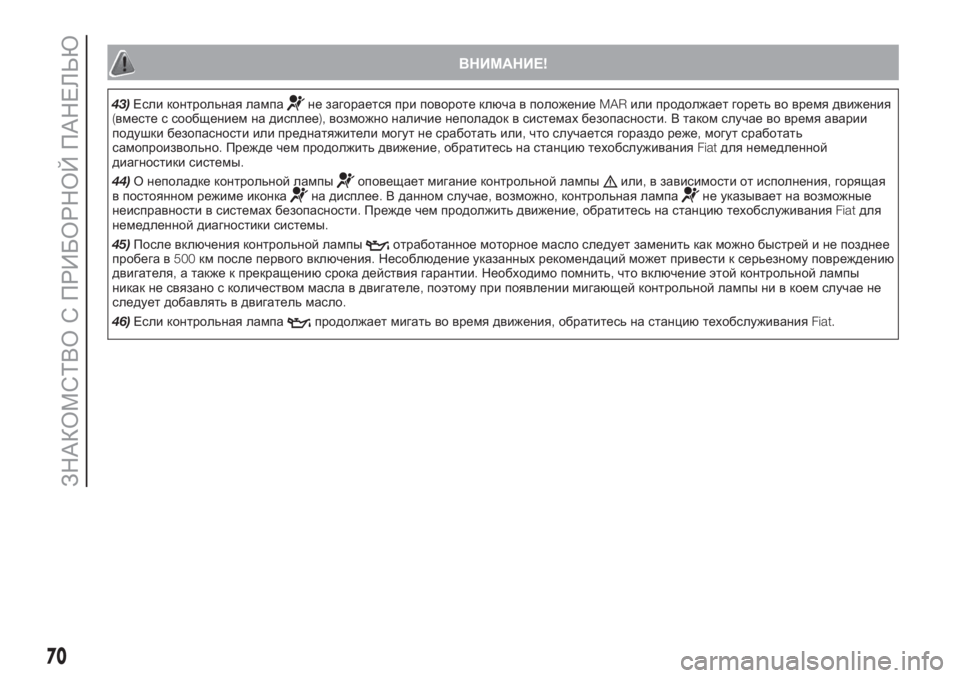

ВНИМАНИЕ!
43)Если контрольная лампане загорается при повороте ключа в положениеMARили продолжает гореть во время движения
(вместе с сообщением на дисплее),возможно наличие неполадок в системах безопасности.В таком случае во время аварии
подушки безопасности или преднатяжители могут не сработать или,что случается гораздо реже,могут сработать
самопроизвольно.Прежде чем продолжить движение,обратитесь на станциютехобслуживанияFiatдля немедленной
диагностики системы.
44)О неполадке контрольной лампы
оповещает мигание контрольной лампыили,в зависимости от исполнения,горящая
в постоянном режиме иконкана дисплее.В данном случае,возможно,контрольная лампане указывает на возможные
неисправности в системах безопасности.Прежде чем продолжить движение,обратитесь на станциютехобслуживанияFiatдля
немедленной диагностики системы.
45)После включения контрольной лампы
отработанное моторное масло следует заменить как можно быстрей и не позднее
пробега в500км после первого включения.Несоблюдение указанных рекомендаций может привести к серьезному повреждению
двигателя,а также к прекращениюсрока действия гарантии.Необходимо помнить,что включение этой контрольной лампы
никак не связано с количеством масла в двигателе,поэтому при появлении мигающей контрольной лампы ни в коем случае не
следует добавлять в двигатель масло.
46)Если контрольная лампа
продолжает мигать во время движения,обратитесь на станциютехобслуживанияFiat.
70
