DÉMARRAGE AVEC
BATTERIE D'APPOINT
La batterie de la voiture se trouve dans
le compartiment moteur, derrière le
groupe optique gauche.
161) 162) 163) 164)
ATTENTION La borne positive (+) de la
batterie est protégée par un élément de
protection. Le soulever pour accéder à
la borne.
Procéder comme suit :
actionner le frein de stationnement,
déplacer le levier en position P
(Stationnement) pour les versions
équipées de boîte de vitesses
automatique ou, pour les versions
équipées de boîte de vitesses manuelle,
au point mort, puis placer le dispositif
de démarrage en position STOP ;
éteindre tous les autres accessoires
électriques installés sur la voiture ;
si l'on utilise la batterie d'une autre
voiture, la garer à la portée des câbles à
utiliser pour le branchement, actionner
le frein de stationnement et s'assurer
que le contact est coupé.
ATTENTION Si elle n'est pas exécutée
correctement, la procédure décrite
ci-après peut provoquer de graves
lésions aux personnes ou endommager
le système de recharge d'une ou des
deux voitures. Respecterscrupuleusement les indications
fournies ci-après.
Branchement des câbles
70)
Pour effectuer le démarrage d'urgence,
procéder comme suit fig. 140:
brancher une extrémité du câble
utilisé pour le positif (+) à la borne
positive (+) de la voiture ayant la
batterie déchargée ;
brancher l'extrémité opposée du
câble utilisé pour le positif (+) à la borne
positive (+) de la batterie d’appoint ;
brancher l'extrémité du câble utilisé
pour le négatif (–) à la borne négative (–)
de la batterie d’appoint ;
brancher l'extrémité opposée du
câble utilisé pour le négatif (–) à une
masse moteur
(une partie en métal
du moteur ou de la boîte de vitesses de
la voiture dont la batterie estdéchargée) loin de la batterie et du
système d'injection du carburant ;
démarrer le moteur de la voiture
avec la batterie d'appoint et le faire
tourner au ralenti pendant quelques
minutes. Ensuite démarrer le moteur de
la voiture dont la batterie est
déchargée.
Débranchement des câbles
Le moteur démarré, enlever les câbles
en suivant l'ordre inverse de la
procédure de branchement.
Si le moteur ne démarre pas après
quelques tentatives, inutile d'insister,
mais s'adresser au Réseau Après-vente
Fiat.
S'il fallait avoir souvent recours au
démarrage d'urgence, faire vérifier la
batterie et le système de recharge de la
voiture par le Réseau Après-vente Fiat.
ATTENTION Les accessoires (par ex.
téléphones portables, etc.)
éventuellement branchés aux prises de
courant de la voiture absorbent du
courant même s'ils ne sont pas utilisés.
S'ils sont laissés trop longtemps
branchés avec le moteur coupé, ils
peuvent décharger la batterie et réduire
ainsi sa durée et/ou empêcher le
démarrage du moteur.
140F1B0217C
175

ATTENTION
161)Avant d'ouvrir le capot moteur,
s'assurer que le moteur de la voiture est
coupé et que la clé de contact est sur
STOP. Se conformer à l'indication donnée
par la plaque appliquée sous le capot
moteur. Il est conseillé d'extraire la clé
lorsque d'autres personnes sont présentes
dans la voiture. Il ne faut jamais quitter la
voiture sans emporter la clé de contact ou
l'avoir tournée sur STOP. Pendant le
ravitaillement en carburant, s'assurer que
le moteur soit arrêté (clé de contact sur
STOP).
162)Ne pas s'approcher excessivement
du ventilateur de refroidissement du
radiateur : le ventilateur électrique peut se
mettre en mouvement, risque de lésions.
Attention aux écharpes, cravates et
vêtements non adhérents : ils peuvent être
entraînés par les éléments en mouvement.
163)Retirer tous les objets métalliques (par
ex. bagues, montres, bracelets) qui
pourraient provoquer un contact électrique
accidentel et causer de graves lésions.
164)Les batteries contiennent de l'acide
qui peut provoquer des brûlures à la peau
ou aux yeux. Les batteries génèrent de
l'hydrogène, facilement inflammable et
explosif. Par conséquent ne pas approcher
de flammes ou de dispositifs pouvant
provoquer des étincelles.
ATTENTION
69)Il faut absolument éviter d'utiliser un
chargeur de batterie rapide pour un
démarrage d'urgence : vous risqueriez
d'endommager les systèmes électroniques
et les centrales d'allumage et
d'alimentation du moteur.
70)Ne pas brancher le câble à la borne
négative (–) de la batterie déchargée.
L'étincelle créée pourrait entraîner
l'explosion de la batterie et provoquer des
lésions graves. Utiliser exclusivement le
point de masse spécifique ; n'utiliser
aucune autre partie métallique exposée.
SYSTÈME DE
COUPURE DU
CARBURANT
DESCRIPTION
Il intervient en cas de choc, ce qui
comporte :
la coupure de l'alimentation en
carburant et donc la coupure du
moteur ;
le déverrouillage automatique des
portes ;
l'allumage de l'éclairage d'habitacle ;
la désactivation de la ventilation du
climatiseur ;
l'allumage des feux de détresse (pour
désactiver les feux, appuyer sur le
bouton situé sur la planche de bord).
Sur certaines versions, l'intervention du
système est signalée par l'affichage
d'un message sur l'écran. De même,
un message dédié sur l'écran informe le
conducteur si le fonctionnement du
système est compromis.
ATTENTION Inspecter soigneusement
la voiture pour s'assurer de l'absence
de fuites de carburant, par exemple,
dans le compartiment moteur, sous la
voiture ou à proximité du réservoir.
Après le choc, placer le dispositif de
démarrage en position STOP pour ne
pas décharger la batterie.
176
SITUATIONS D’URGENCE

RÉINITIALISATION DU
SYSTÈME DE COUPURE
DE CARBURANT
165)
Pour rétablir le fonctionnement correct
de la voiture, effectuer la procédure
suivante (cette procédure doit être
lancée et complétée en moins d'une
minute) :
avec le levier des clignotants en
position neutre, placer le dispositif de
démarrage sur STOP ;
tourner le dispositif de démarrage sur
MAR ;
activer le clignotant droit et ensuite
celui de gauche ;
activer de nouveau le clignotant droit
et ensuite celui de gauche ;
désactiver le clignotant gauche ;
tourner le dispositif de démarrage sur
STOP et ensuite sur MAR.
ATTENTION
165)Après le choc, si l'on perçoit une
odeur de carburant ou si l'on remarque
des fuites du système d'alimentation, ne
pas réactiver le système, pour éviter tout
risque d'incendie.
BOÎTE DE VITESSES
AUTOMATIQUE -
DÉVERROUILLAGE
DU LEVIER
En cas de panne, pour déplacer le
levier de la boîte de vitesses de la
position P (Stationnement), procéder
comme suit :
couper le moteur ;
actionner le frein de stationnement
électrique ;
en agissant prudemment sur le point
indiqué par la flèche, retirer, en la
soulevant vers le haut (voir aussi
fig. 141 ), la garniture A fig. 142 (et son
soufflet) ;enfoncer la pédale de frein et la
maintenir enfoncée ;
introduire perpendiculairement le
tournevis, fourni de série, dans l'orifice
B fig. 143 et agir sur le levier de
déverrouillage ;
141F1B0028C
142F1B0055C
143F1B0056C
177

placer le levier de vitesses sur la
position N (Point mort) ;
remonter correctement la garniture et
le soufflet du levier de vitesses ;
démarrer le moteur.
BOÎTE DE VITESSES
AUTOMATIQUE -
EXTRACTION DE LA
CLÉ
71)
La clé de contact (pour les versions
avec clé mécanique) ne peut être
extraite que lorsque le levier de vitesses
est sur la position P (Stationnement).
En cas de batterie de la voiture
déchargée, si la clé de contact est
insérée, elle reste bloquée dans son
logement.
Pour extraire la clé mécaniquement,
procéder comme suit :
arrêter la voiture en conditions de
sécurité, enclencher une vitesse et
actionner le frein de stationnement
électrique ;
en utilisant la clé A fig. 144 fournie
de série (située à l'intérieur de l'étui
contenant la documentation de la
voiture), dévisser les vis de fixation B
fig. 145 du revêtement inférieur C ;
déposer le revêtement inférieur C
fig. 145 de la colonne de direction, en le
déboîtant de son logement ;
tirer la languette D fig. 146 vers le
bas avec une main et extraire la clé en
la tirant vers l'extérieur en utilisant
l'autre main ;
144F1B0022C
145F1B0143C
178
SITUATIONS D’URGENCE

après avoir retiré la clé, remonter le
revêtement inférieur C fig. 145, en
s'assurant qu'il est correctement
bloqué et visser à fond les vis de
fixation B.
ATTENTION
71)Il est conseillé de faire exécuter le
remontage auprès du Réseau Après-vente
Fiat. Si l'on souhaite procéder de manière
autonome, veiller à ce que les agrafes de
fixation soient bien accouplées. Dans le cas
contraire, le revêtement inférieur mal fixé au
revêtement supérieur risque de s'avérer
bruyant.
BOÎTE DE VITESSES
AUTOMATIQUE À
DOUBLE
EMBRAYAGE -
DÉVERROUILLAGE
DU LEVIER
En cas de panne ou de batterie à plat,
pour déverrouiller le levier de vitesses,
procéder de la façon suivante :
couper le moteur ;
actionner le frein de stationnement
électrique ;
en agissant prudemment sur le point
indiqué par la flèche, retirer, en la
soulevant vers le haut (voir aussi
fig. 147 ), la garniture A fig. 148 (et son
soufflet) ;
146F1B0222C
147F1B0028C
179

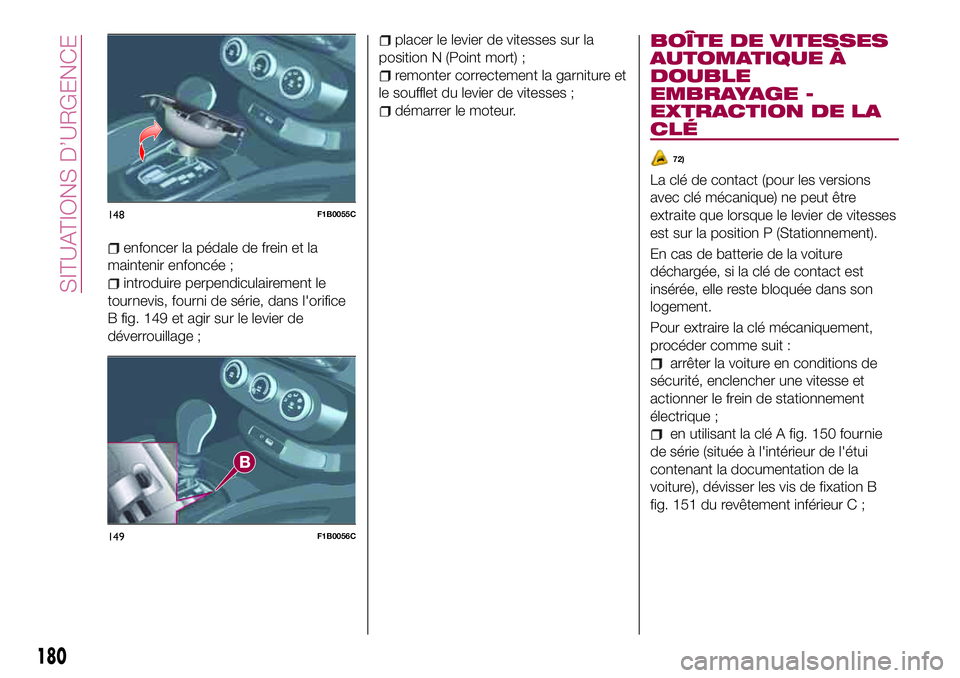

enfoncer la pédale de frein et la
maintenir enfoncée ;
introduire perpendiculairement le
tournevis, fourni de série, dans l'orifice
B fig. 149 et agir sur le levier de
déverrouillage ;
placer le levier de vitesses sur la
position N (Point mort) ;
remonter correctement la garniture et
le soufflet du levier de vitesses ;
démarrer le moteur.
BOÎTE DE VITESSES
AUTOMATIQUE À
DOUBLE
EMBRAYAGE -
EXTRACTION DE LA
CLÉ
72)
La clé de contact (pour les versions
avec clé mécanique) ne peut être
extraite que lorsque le levier de vitesses
est sur la position P (Stationnement).
En cas de batterie de la voiture
déchargée, si la clé de contact est
insérée, elle reste bloquée dans son
logement.
Pour extraire la clé mécaniquement,
procéder comme suit :
arrêter la voiture en conditions de
sécurité, enclencher une vitesse et
actionner le frein de stationnement
électrique ;
en utilisant la clé A fig. 150 fournie
de série (située à l'intérieur de l'étui
contenant la documentation de la
voiture), dévisser les vis de fixation B
fig. 151 du revêtement inférieur C ;
148F1B0055C
149F1B0056C
180
SITUATIONS D’URGENCE

déposer le revêtement inférieur C
fig. 151 de la colonne de direction, en le
déboîtant de son logement ;
tirer la languette D fig. 152 vers le
bas avec une main et extraire la clé en
la tirant vers l'extérieur en utilisant
l'autre main ;
après avoir retiré la clé, remonter le
revêtement inférieur C fig. 151, en
s'assurant qu'il est correctement
bloqué et visser à fond les vis de
fixation B.
ATTENTION
72)Il est conseillé de faire exécuter le
remontage auprès du Réseau Après-vente
Fiat. Si l'on souhaite procéder de manière
autonome, veiller à ce que les agrafes de
fixation soient bien accouplées. Dans le cas
contraire, le revêtement inférieur mal fixé au
revêtement supérieur risque de s'avérer
bruyant.
150F1B0022C
151F1B0143C152F1B0222C
181

REMORQUAGE DE
LA VOITURE
ACCROCHAGE DE
L'ANNEAU D'ATTELAGE
166) 167) 168)
L'anneau d'attelage, fourni avec la
voiture, est situé dans la boîte à outils
qui se trouve dans le coffre à bagages.
Avant
Procéder comme suit :
en agissant au niveau du point
indiqué par la flèche, décrocher le
bouchon A fig. 153 ;
récupérer l'anneau d'attelage B et le
visser à fond sur l'axe fileté avant.
Arrière
Procéder comme suit :
en agissant au niveau du point
indiqué par la flèche, décrocher le
bouchon A fig. 154 ;
récupérer l'anneau d'attelage B et le
visser à fond sur l'axe fileté arrière.
ATTENTION
166)Pour les versions dotées de clé
mécanique, avant de procéder au
remorquage, tourner la clé de contact sur
MAR et ensuite sur STOP, sans l'extraire.
Quand on extrait la clé, le verrouillage de
direction s'enclenche automatiquement, ce
qui rend le braquage des roues impossible.
Vérifier également que la boîte de vitesses
est au point mort (pour les versions dotées
de boîte de vitesses automatique, vérifier
que le levier de vitesses est en position N).
Pour les versions avec clé électronique,
mettre le dispositif de démarrage sur MAR
puis sur STOP, sans ouvrir la porte.167)Ne pas oublier que pendant le
remorquage, l'assistance des dispositifs de
servofrein ou de direction assistée
électromécanique est suspendue. Les
actions de freinage et de braquage, par
conséquent, demandent un effort supérieur
sur la pédale ou sur le volant. Ne pas
utiliser de câbles flexibles pour la traction et
éviter les secousses. Pendant les
opérations de remorquage, vérifier que la
fixation de l'anneau à la voiture
n'endommage pas les composants en
contact. Lorsque l'on remorque la voiture, il
faut respecter les normes spécifiques de
circulation routière concernant le dispositif
de remorquage aussi bien que la conduite.
Ne pas démarrer le moteur de la voiture
durant le remorquage. Avant de visser
l'anneau, nettoyer soigneusement la tige
filetée. Avant de procéder au remorquage,
s'assurer également d'avoir vissé l'anneau
à fond dans son logement.
153F1B0196C
154F1B0197C
182
SITUATIONS D’URGENCE
