2017 FIAT 500X Brugs- og vedligeholdelsesvejledning (in Danish)

I NØDSTILFÆLDE
Punkteret dæk eller en pære, der ikke
virker?
Det kan ske, at der opstår problemer
under kørsel.
Siderne, der beskriver nødsituationer,
kan være til hjælp, så du selv kan løse
kritiske problemer.
I en nødsituation anbefales det at ringe
til gratisnummeret i garantihæftet.
Du kan også ringe til det universelle,
nationale eller internationale,
gratisnummer for at søge nærmeste
Fiat servicenet.HAVARIBLINK .................................136
UDSKIFTNING AF EN PÆRE ..........136
UDSKIFTNING AF SIKRINGER ........142
HJULSKIFT .....................................147
SÆTTET FIX&GO AUTOMATIC .......150
NØDSTART .....................................152
BRÆNDSTOFAFBRYDERSYSTEM .154
AUTOMATGEAR - FRIGØRELSE
AF GEARSTANGEN .......................155
AUTOMATGEAR - UDTAGNING AF
NØGLEN .........................................155
AUTOMATGEAR MED
DOBBELTKOBLING - FRIGØRELSE
AF GEARSTANGEN ........................156
AUTOMATGEAR MED
DOBBELTKOBLING - UDTAGNING
AF NØGLEN ...................................157
SLÆBNING AF BILEN .....................158
135

HAVARIBLINK
BETJENING
Tryk på knappen fig. 108 for at
tænde/slukke lygterne.
Når havariblinket er tændt, blinker
kontrollamperne
og.
VIGTIGT Brug af havariblink skal ske i
overensstemmelse med færdselsloven i
det land hvor du kører.
Katastrofeopbremsning
I tilfælde af katastrofeopbremsning
tænder havariblinket automatisk, og i
instrumentgruppen blinker
kontrollamperne
og.
Havariblinket afbrydes, så snart
bremsningen ikke længere har karakter
af nødopbremsning.
UDSKIFTNING AF EN
PÆRE
132) 133) 134)
58)
GENERELLE
ANVISNINGER
❒Inden en pære udskiftes, anbefales
det at kontrollere kontaktpunkterne
for oxidation.
❒Overbrændte pærer skal udskiftes
med pærer af samme type og med
samme effekt.
❒Nærlysets højde skal altid kontrolleres
efter udskiftning af en pære.
❒Hvis en pære svigter, skal den
pågældende sikring kontrolleres, inden
man udskifter pæren. Angående
sikringernes placering, henvises til
afsnittet ”Udskiftning af sikringer” i dette
kapitel.VIGTIGT I koldt eller fugtigt vejr eller
efter regnvejr eller vask kan for- og
baglygterne dugge til og/eller der kan
dannes kondens på indersiden af
lygteglasset. Det er helt normalt og
skyldes forskellen i temperatur og
fugtighed mellem lygteglassets
inderside og yderside. Det er ikke en fejl
og påvirker ikke lygternes normale
funktion. Tildugningen forsvinder
hurtigt, når lysene tændes, fra midten
og ud mod yderkanterne.
108F1B0185C
136
I NØDSTILFÆLDE

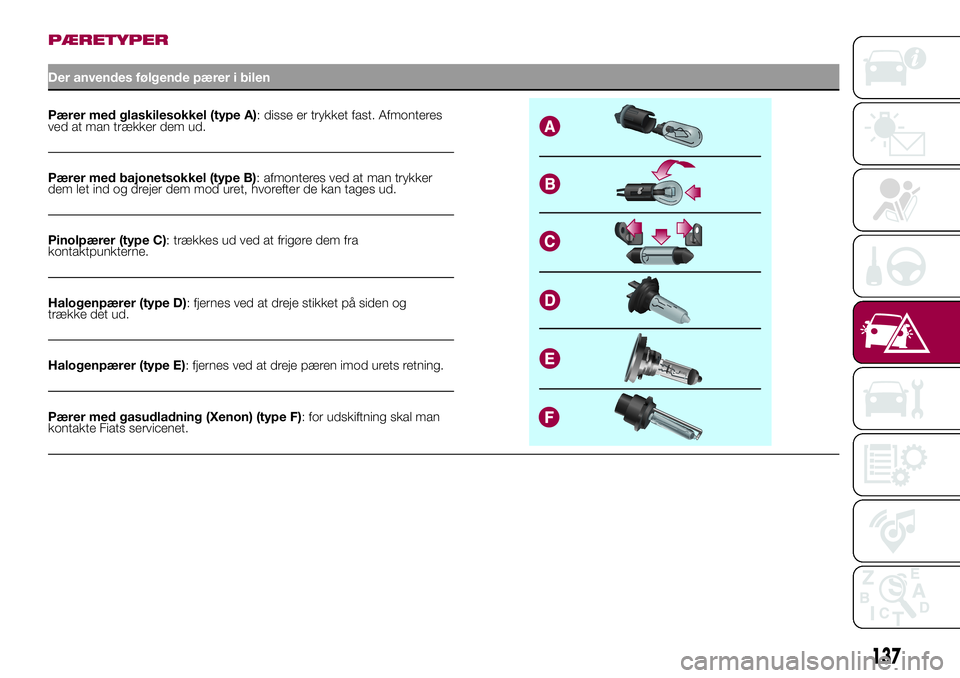

PÆRETYPER
Der anvendes følgende pærer i bilen
Pærer med glaskilesokkel (type A): disse er trykket fast. Afmonteres
ved at man trækker dem ud.
Pærer med bajonetsokkel (type B): afmonteres ved at man trykker
dem let ind og drejer dem mod uret, hvorefter de kan tages ud.
Pinolpærer (type C): trækkes ud ved at frigøre dem fra
kontaktpunkterne.
Halogenpærer (type D): fjernes ved at dreje stikket på siden og
trække det ud.
Halogenpærer (type E): fjernes ved at dreje pæren imod urets retning.
Pærer med gasudladning (Xenon) (type F): for udskiftning skal man
kontakte Fiats servicenet.
137

Pærer Type Effekt Reference figur
Forreste positionslys/kørelys (D.R.L.) P21W 21W B
Positionslys bagtil/Stop P21W 21W B
Fjernlys/nærlys (halogen) H4 60/55W D
Fjernlys/nærlys (Xenon-gas) D5S 25W F
Blinklygter fortil PY21W 21W B
Bageste blinklygter P21W 21W B
Sideblink (på udvendigt sidespejl) WY5W 5W A
3. stoplygte LED – –
Nummerpladelys W5W 5W A
Tågeforlygter H8 35W E
Tågebaglygter P21W 21W B
Baklys P21W 21W B
Loftslampe fortil C5W 5W A
Loftslamper fortil (solskærme) C5W 5W A
Bageste loftslampe (version uden soltag) XENON 6W A
Bageste loftslampe (version med soltag) C5W 5W C
Bagagerumslamper W5W 5W A
Handskerumslys W5W 5W A
138
I NØDSTILFÆLDE

UDSKIFTNING AF EN
UDVENDIG PÆRE
Nær- og fjernlys
Pæren udskiftes på følgende måde:
❒Fra motorrummet skal man fjerne
gummiproppen A fig. 109 på den
pågældende flig.
❒Drej pæreenhed og -fatning imod
urets retning og træk den udad.
❒Frakobl stikket B og udskift pæren C.
❒Sæt herefter pæreenheden og
-fatningen i dens sæde og drej den i
urets retning, og kontroller, at den
er korrekt fastgjort.
❒Sæt gummiproppen A på.
VIGTIGT Skift kun pærer med motoren
standset. Kontroller også, at motoren er
kold for at undgå fare for
forbrændinger.
Fjernlys/nærlys (Xenon-gas)
Henvend dig til Fiats servicenet for
udskiftning af disse pærer.
Positionslys/kørelys (D.R.L.)
Pærerne udskiftes på følgende måde:
❒Drej hjulene helt indad.
❒Skru skruerne A fig. 110 ud med den
medfølgende skruetrækker og fjern
inspektionsdækslet B.❒Find frem til pæren i positionslys /
kørelys.
❒Drej pæreenhed og -fatning imod
urets retning og træk den udad.
❒Udskift pæren A fig. 111, der er
"bajonet"-monteret.
❒Genmonter til sidst
inspektionsdækslet B fig. 110, og skru
fastgøringsskruerne A i bund.
Blinklygter fortil
Pærerne udskiftes på følgende måde:
❒Drej hjulene helt indad.
❒Skru skruerne A fig. 110 ud med den
medfølgende skruetrækker og fjern
inspektionsdækslet B.
❒Find frem til pæren i blinklyset.
❒Drej pæreenhed og -fatning imod
urets retning og træk den udad.
❒Udskift pæren A fig. 111, der er
"bajonet"-monteret.
❒Genmonter til sidst
inspektionsdækslet B fig. 110, og skru
fastgøringsskruerne A i bund.
Tågeforlygter
Pærerne udskiftes på følgende måde:
❒Drej hjulene helt indad.
❒Skru skruerne A fig. 110 ud med den
medfølgende skruetrækker og fjern
inspektionsdækslet B.
❒Find frem til pæren i tågeforlygten.
109F1B0146C
110F1B0147
111F1B0148C
139

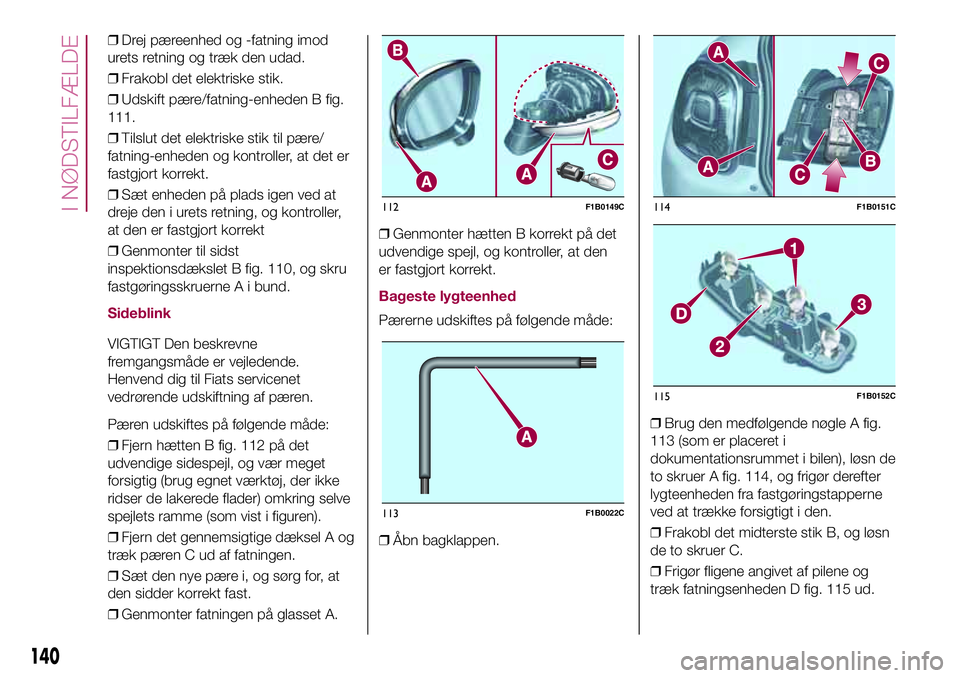

❒Drej pæreenhed og -fatning imod
urets retning og træk den udad.
❒Frakobl det elektriske stik.
❒Udskift pære/fatning-enheden B fig.
111.
❒Tilslut det elektriske stik til pære/
fatning-enheden og kontroller, at det er
fastgjort korrekt.
❒Sæt enheden på plads igen ved at
dreje den i urets retning, og kontroller,
at den er fastgjort korrekt
❒Genmonter til sidst
inspektionsdækslet B fig. 110, og skru
fastgøringsskruerne A i bund.
Sideblink
VIGTIGT Den beskrevne
fremgangsmåde er vejledende.
Henvend dig til Fiats servicenet
vedrørende udskiftning af pæren.
Pæren udskiftes på følgende måde:
❒Fjern hætten B fig. 112 på det
udvendige sidespejl, og vær meget
forsigtig (brug egnet værktøj, der ikke
ridser de lakerede flader) omkring selve
spejlets ramme (som vist i figuren).
❒Fjern det gennemsigtige dæksel A og
træk pæren C ud af fatningen.
❒Sæt den nye pære i, og sørg for, at
den sidder korrekt fast.
❒Genmonter fatningen på glasset A.❒Genmonter hætten B korrekt på det
udvendige spejl, og kontroller, at den
er fastgjort korrekt.
Bageste lygteenhed
Pærerne udskiftes på følgende måde:
❒Åbn bagklappen.❒Brug den medfølgende nøgle A fig.
113 (som er placeret i
dokumentationsrummet i bilen), løsn de
to skruer A fig. 114, og frigør derefter
lygteenheden fra fastgøringstapperne
ved at trække forsigtigt i den.
❒Frakobl det midterste stik B, og løsn
de to skruer C.
❒Frigør fligene angivet af pilene og
træk fatningsenheden D fig. 115 ud.
112F1B0149C
113F1B0022C
114F1B0151C
115F1B0152C
140
I NØDSTILFÆLDE

❒Find frem til den pære, der skal
udskiftes (1 Position / Stop-2-
Blinklys-3-Tågebaglygte (hvis
monteret) eller Baklys).
❒Alle pærer er "bajonet"-monteret. De
udskiftes ved at man trykker let
sammen om dem, mens de drejes:
imod uret for at trække dem ud, med
uret for at sætte dem på plads.
❒Genmonter fatningsenheden D
korrekt i lygtelegemet, og tryk på plads,
indtil der høres et låseklik.
❒Skru de to skruer C fig. 114 fast, og
tilslut det midterste stik B.
❒Genmonter glasset og skru de to
skruer A i bund.
❒Luk bagklappen.
3. stoplygte
3. stoplygte er udstyret med lysdioder
(LED). Henvend dig til Fiats servicenet
angående udskiftning af disse.
Nummerpladelys
Pærerne udskiftes på følgende måde:
❒Brug den medfølgende skruetrækker
til at fjerne glassene A fig. 116 på det
viste punkt
❒Drej fatningsenheden B fig. 117 mod
uret, fjern pæren C, og udskift den.
❒Sæt lygteglassene på plads.BEMÆRK: Inden afmontering af
lygteglasset skal man sørge for at
beskytte (fx med en klud)
skruetrækkerens spids, så glasset ikke
beskadiges.
BEMÆRK
132)Vent på at udstødningen bliver kold,
inden du udskifter pærerne: RISIKO FOR
FORBRÆNDINGER!
133)Ændringer eller reparationer af
elanlægget, der ikke foretages korrekt og i
overensstemmelse med systemets tekniske
data, kan forårsage driftsforstyrrelser med
risiko for brand.
134)Halogenpærer indeholder gas under
tryk. Der kan derfor blive udslynget
glassplinter, hvis pæren knuses.
BEMÆRK
58)Halogenpærer må kun berøres på
metalsoklen. Hvis man berører den
gennemsigtige kolbe med fingrene,
nedsættes styrken af det udsendte lys, og
desuden kan pærens levetid blive nedsat.
Hvis man er kommet til at berøre kolben,
bør man gnide den med en klud vædet
med sprit og lade den tørre.
116F1B0153C
117F1B0154C
141

UDSKIFTNING AF
SIKRINGER
GENERELLE
OPLYSNINGER
135) 136) 137) 138)
59) 60)
Sikringer beskytter det elektriske
anlæg. De træder hovedsageligt i
funktion (dvs. afbryder strømmen) i
tilfælde af fejl ved anlægget eller
ukorrekt udførte reparationer.
Sikringsudtrækker
Sikringerne udtages med udtrækkeren,
som er placeret på siden af låget på
sikringsboksen i motorrummet (se fig.
118).
Pincetten har to forskellige ender og
specielt konstrueret til at fjerne de
forskellige typer af sikringer, der findes i
bilen.
For at trække pincetten ud, skal du
holde den i de øverste ribber, trykke på
dem og trække den opad. Når den er
brugt, skal pincetten sættes korrekt
tilbage på dens plads ved at holde den i
de øverste ribber, trykke på dem og
skubbe den, indtil du hører en klikkende
låselyd.
SIKRINGERNES
PLACERING
Sikringerne er grupperet i
sikringsbokse, der er placeret i
motorrummet, under instrumentpanelet
og indvendigt i bagagerummet.
SIKRINGSBOKS I
MOTORRUM
Boksen er placeret ved siden af
batteriet fig. 119.
Man får adgang til sikringerne på
følgende måde:
❒Brug den medfølgende skruetrækker
til at trykke skruen A fig. 120 i bund.
❒Drej samtidig langsomt skruen imod
uret, indtil den møder modstand (pres
den ikke over grænsen).
❒Slæk skruen langsomt.
❒Åbningen signaleres ved at hele
skruehovedet rager frem fra dets leje.❒Fjern dækslet B ved at lade det glide
helt op, som vist i figuren.
118F1B0187C
119F1B0191C
120F1B0190C
142
