2017 CITROEN JUMPER SPACETOURER Omistajan Käsikirjat (in Finnish)

295
Spacetourer-VP_fi_Chap08_En-cas-de-panne_ed01-2016

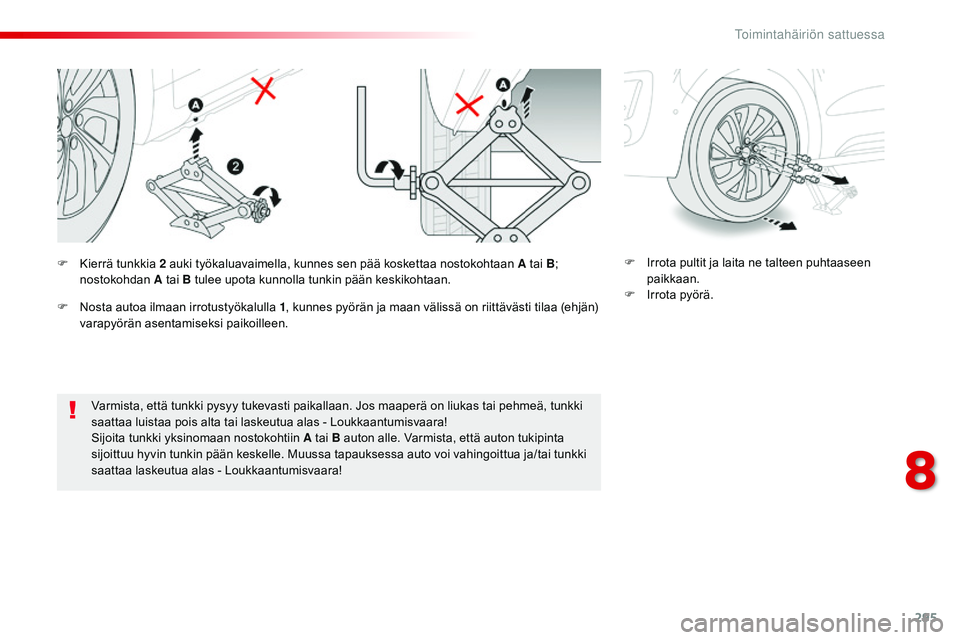

Varmista, että tunkki pysyy tukevasti paikallaan. Jos maaperä on liukas tai pehmeä, tunkki
saattaa luistaa pois alta tai laskeutua alas - Loukkaantumisvaara!
Sijoita tunkki yksinomaan nostokohtiin A tai B auton alle. Varmista, että auton tukipinta
sijoittuu hyvin tunkin pään keskelle. Muussa tapauksessa auto voi vahingoittua ja/tai tunkki
saattaa laskeutua alas - Loukkaantumisvaara!F

I
rrota pultit ja laita ne talteen puhtaaseen
paikkaan.
F
I
rrota pyörä.
F

K

ierrä tunkkia 2 auki työkaluavaimella, kunnes sen pää koskettaa nostokohtaan A tai B
;
nostokohdan A tai B tulee upota kunnolla tunkin pään keskikohtaan.
F

N

osta autoa ilmaan irrotustyökalulla 1
, kunnes pyörän ja maan välissä on riittävästi tilaa (ehjän)
varapyörän asentamiseksi paikoilleen.
8
Toimintahäiriön sattuessa

296
Spacetourer-VP_fi_Chap08_En-cas-de-panne_ed01-2016

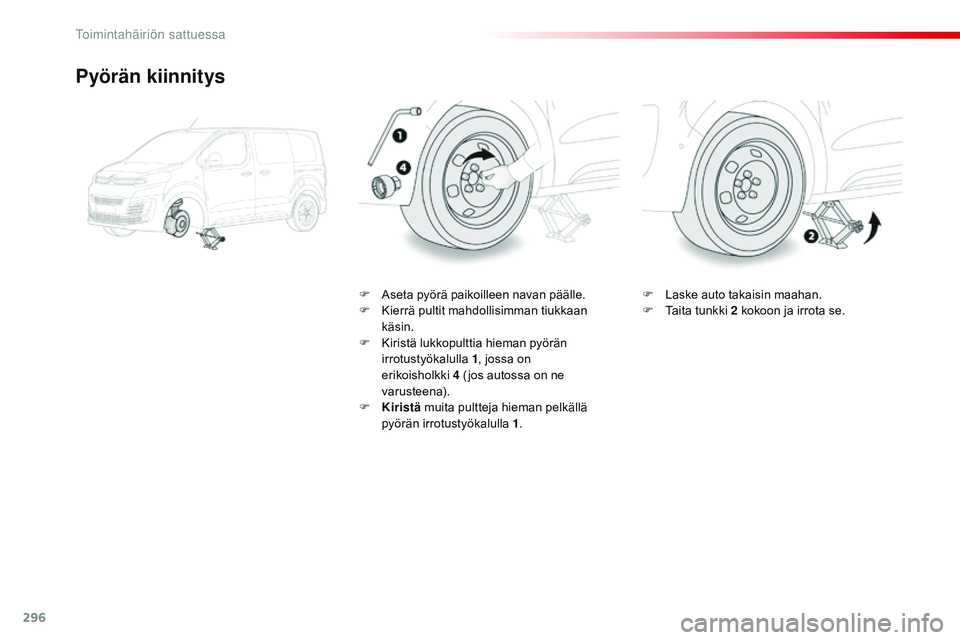

Pyörän kiinnitys
F Aseta pyörä paikoilleen navan päälle.
F K ierrä pultit mahdollisimman tiukkaan
käsin.
F

K
iristä lukkopulttia hieman pyörän
irrotustyökalulla 1, jossa on
erikoisholkki
4

( jos autossa on ne
varusteena).
F

Ki
ristä muita pultteja hieman pelkällä
pyörän irrotustyökalulla 1. F
L aske auto takaisin maahan.
F T aita tunkki 2 kokoon ja irrota se.
Toimintahäiriön sattuessa

297
Spacetourer-VP_fi_Chap08_En-cas-de-panne_ed01-2016

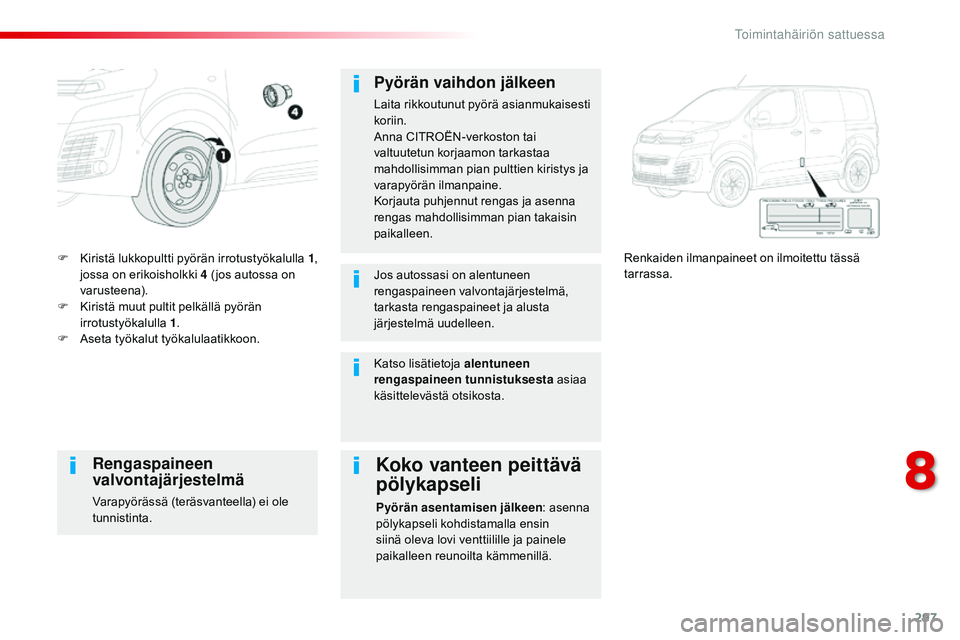

F Kiristä lukkopultti pyörän irrotustyökalulla 1,
jossa on erikoisholkki 4 ( jos autossa on
varusteena).
F

K
iristä muut pultit pelkällä pyörän
irrotustyökalulla 1.
F

A
seta työkalut työkalulaatikkoon. Renkaiden ilmanpaineet on ilmoitettu tässä
tarrassa.
Pyörän vaihdon jälkeen
Laita rikkoutunut pyörä asianmukaisesti
koriin.
Anna CITROËN-verkoston tai
valtuutetun korjaamon tarkastaa
mahdollisimman pian pulttien kiristys ja
varapyörän ilmanpaine.
Korjauta puhjennut rengas ja asenna
rengas mahdollisimman pian takaisin
paikalleen.
Jos autossasi on alentuneen
rengaspaineen valvontajärjestelmä,
tarkasta rengaspaineet ja alusta
järjestelmä uudelleen.
Rengaspaineen
valvontajärjestelmä
Varapyörässä (teräsvanteella) ei ole
tunnistinta.
Koko vanteen peittävä
pölykapseli
Pyörän asentamisen jälkeen
: asenna
pölykapseli kohdistamalla ensin
siinä oleva lovi venttiilille ja painele
paikalleen reunoilta kämmenillä.
Katso lisätietoja alentuneen
rengaspaineen tunnistuksesta
asiaa
käsittelevästä otsikosta.
8
Toimintahäiriön sattuessa

298
Spacetourer-VP_fi_Chap08_En-cas-de-panne_ed01-2016

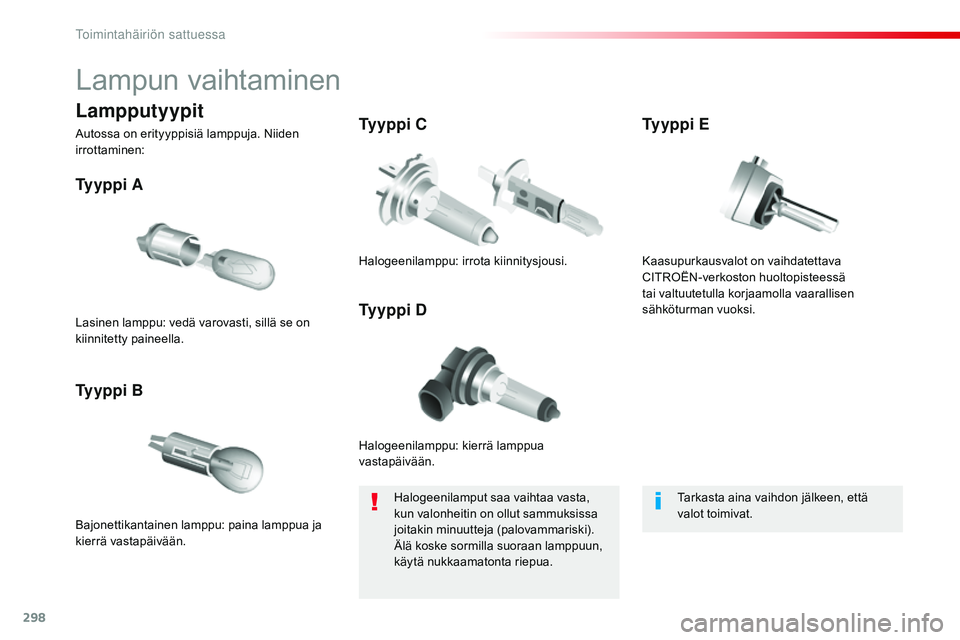

Lampun vaihtaminen
Halogeenilamppu: kierrä lamppua
vastapäivään.
Ty y p p i A
Bajonettikantainen lamppu: paina lamppua ja
kierrä vastapäivään.
Ty y p p i BTy y p p i C
Ty y p p i D
Lasinen lamppu: vedä varovasti, sillä se on
kiinnitetty paineella.
Halogeenilamppu: irrota kiinnitysjousi.
Halogeenilamput saa vaihtaa vasta,
kun valonheitin on ollut sammuksissa
joitakin minuutteja (palovammariski).
Älä koske sormilla suoraan lamppuun,
käytä nukkaamatonta riepua. Tarkasta aina vaihdon jälkeen, että
valot toimivat.
Lampputyypit
Autossa on erityyppisiä lamppuja. Niiden
irrottaminen:
Kaasupurkausvalot on vaihdatettava
CITROËN-verkoston huoltopisteessä
tai valtuutetulla korjaamolla vaarallisen
sähköturman vuoksi.Ty y p p i E
Toimintahäiriön sattuessa

299
Spacetourer-VP_fi_Chap08_En-cas-de-panne_ed01-2016

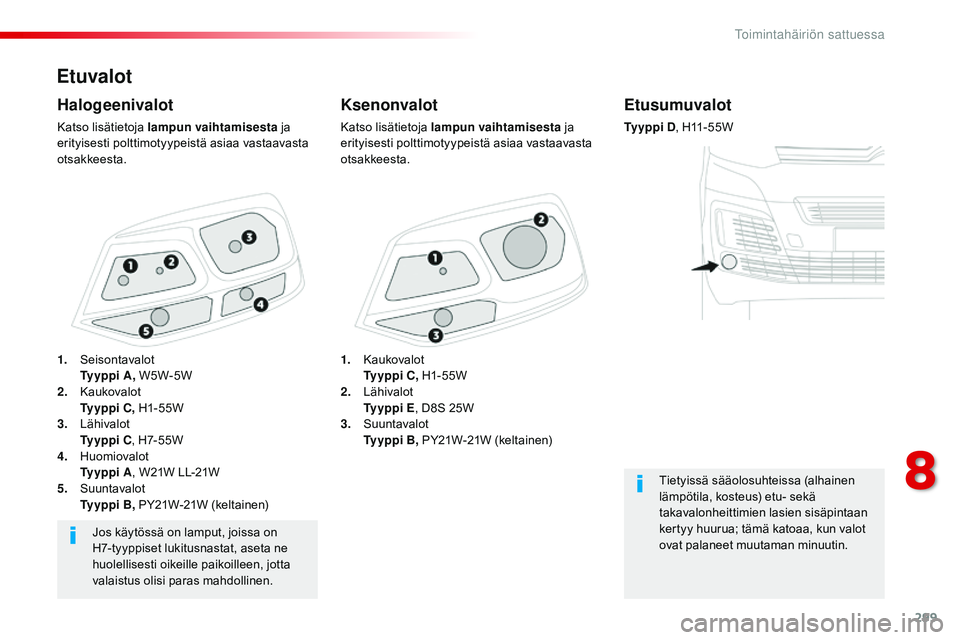

Etuvalot
Ksenonvalot
Katso lisätietoja lampun vaihtamisesta ja
erityisesti polttimotyypeistä asiaa vastaavasta
otsakkeesta.
Halogeenivalot
Katso lisätietoja lampun vaihtamisesta ja
erityisesti polttimotyypeistä asiaa vastaavasta
otsakkeesta.
Jos käytössä on lamput, joissa on
H7-tyyppiset lukitusnastat, aseta ne
huolellisesti oikeille paikoilleen, jotta
valaistus olisi paras mahdollinen.
Etusumuvalot
Ty y p p i D , H11-55W
Tietyissä sääolosuhteissa (alhainen
lämpötila, kosteus) etu- sekä
takavalonheittimien lasien sisäpintaan
kertyy huurua; tämä katoaa, kun valot
ovat palaneet muutaman minuutin.
1.
K

aukovalot
Ty

y p p i C , H1- 55W
2.
L

ähivalot
Ty

y p p i E , D8S 25W
3.
S

uuntavalot
Ty

y p p i B , PY21W-21W (keltainen)
1.
Se

isontavalot
Ty

y p p i A , W5W-5W
2.
K

aukovalot
Ty

y p p i C , H1- 55W
3.
L

ähivalot
Ty

y p p i C , H7-55W
4.
H

uomiovalot
Ty

y p p i A , W21W LL-21W
5.
S

uuntavalot
Ty

y p p i B , PY21W-21W (keltainen)
8
Toimintahäiriön sattuessa

300
Spacetourer-VP_fi_Chap08_En-cas-de-panne_ed01-2016

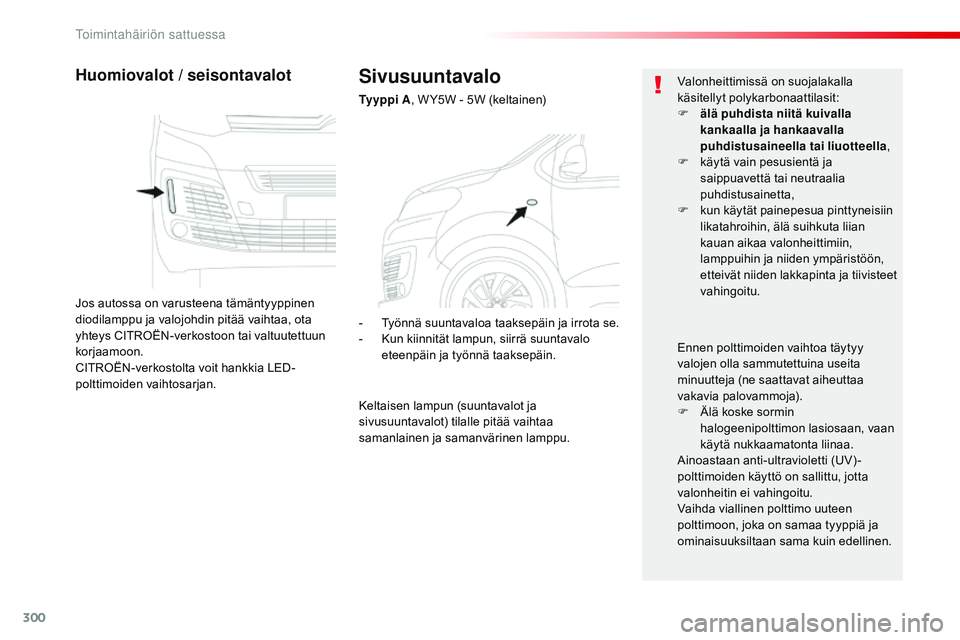

Sivusuuntavalo
Ty y p p i A, W Y5W - 5W (keltainen)
Huomiovalot / seisontavalot
Jos autossa on varusteena tämäntyyppinen
diodilamppu ja valojohdin pitää vaihtaa, ota
yhteys CITROËN-verkostoon tai valtuutettuun
korjaamoon.
CITROËN-verkostolta voit hankkia LED-
polttimoiden vaihtosarjan. Valonheittimissä on suojalakalla
käsitellyt polykarbonaattilasit:
F

ä
lä puhdista niitä kuivalla
kankaalla ja hankaavalla
puhdistusaineella tai liuotteella ,
F
k
äytä vain pesusientä ja
saippuavettä tai neutraalia
puhdistusainetta,
F
k
un käytät painepesua pinttyneisiin
likatahroihin, älä suihkuta liian
kauan aikaa valonheittimiin,
lamppuihin ja niiden ympäristöön,
etteivät niiden lakkapinta ja tiivisteet
vahingoitu.
Ennen polttimoiden vaihtoa täytyy
valojen olla sammutettuina useita
minuutteja (ne saattavat aiheuttaa
vakavia palovammoja).
F

Ä
lä koske sormin
halogeenipolttimon lasiosaan, vaan
käytä nukkaamatonta liinaa.
Ainoastaan anti-ultravioletti (UV) -
polttimoiden käyttö on sallittu, jotta
valonheitin ei vahingoitu.
Vaihda viallinen polttimo uuteen
polttimoon, joka on samaa tyyppiä ja
ominaisuuksiltaan sama kuin edellinen.
-

T
yönnä suuntavaloa taaksepäin ja irrota se.
-

K
un kiinnität lampun, siirrä suuntavalo
eteenpäin ja työnnä taaksepäin.
Keltaisen lampun (suuntavalot ja
sivusuuntavalot) tilalle pitää vaihtaa
samanlainen ja samanvärinen lamppu.
Toimintahäiriön sattuessa

301
Spacetourer-VP_fi_Chap08_En-cas-de-panne_ed01-2016
Kun asennat liittimen ja polttimon
takaisin valokupuun, varmista, että ne
tulevat huolella kohdalleen ja kunnes
kuuluu lukituksen varmistava klik-ääni.

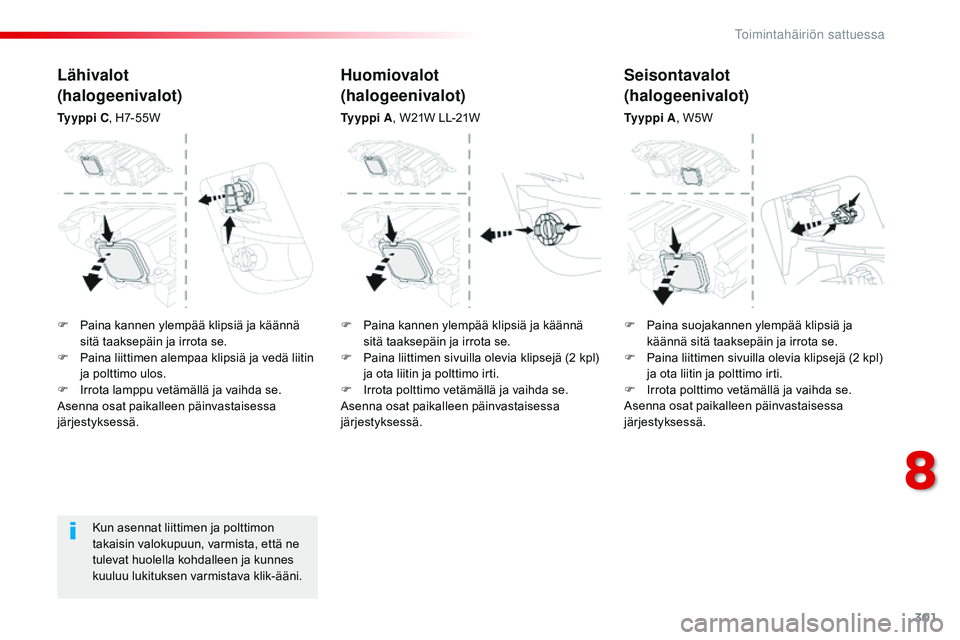

Lähivalot
(halogeenivalot)
Ty y p p i C, H7-55W
Huomiovalot
(halogeenivalot)
Ty y p p i A , W21W LL-21W
Seisontavalot
(halogeenivalot)
Ty y p p i A, W5W
F

P

aina kannen ylempää klipsiä ja käännä
sitä taaksepäin ja irrota se.
F

P

aina liittimen alempaa klipsiä ja vedä liitin
ja polttimo ulos.
F

I

rrota lamppu vetämällä ja vaihda se.
Asenna osat paikalleen päinvastaisessa
järjestyksessä. F

P

aina kannen ylempää klipsiä ja käännä
sitä taaksepäin ja irrota se.
F

P

aina liittimen sivuilla olevia klipsejä (2

kpl)
ja ota liitin ja polttimo irti.
F

I

rrota polttimo vetämällä ja vaihda se.
Asenna osat paikalleen päinvastaisessa
järjestyksessä. F

P
aina suojakannen ylempää klipsiä ja
käännä sitä taaksepäin ja irrota se.
F

P
aina liittimen sivuilla olevia klipsejä (2 kpl)
ja ota liitin ja polttimo irti.
F

I
rrota polttimo vetämällä ja vaihda se.
Asenna osat paikalleen päinvastaisessa
järjestyksessä.
8
Toimintahäiriön sattuessa

302
Spacetourer-VP_fi_Chap08_En-cas-de-panne_ed01-2016
Varo oikeanpuoleisen (ajosuunnasta
katsottuna) valonheittimen takana
olevaa aluetta, joka voi olla kuuma
(kaasuputket): palovammavaara!Suuntavalon (oikea tai vasen)
normaalia nopeampi vilkkuminen on
osoitus vastaavan puolen suuntavalon
toimintahäiriöstä.

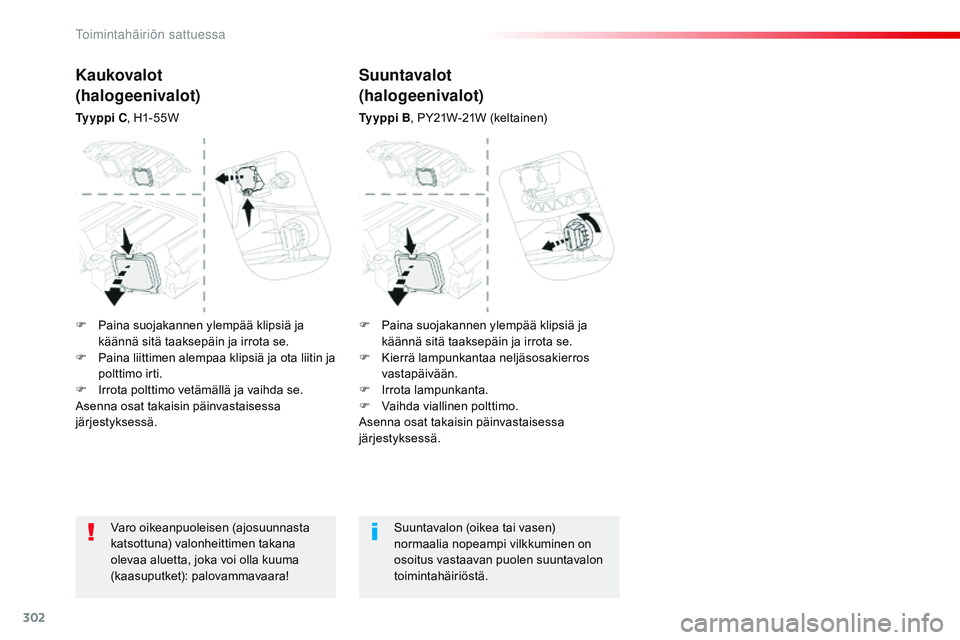

Suuntavalot
(halogeenivalot)
Ty y p p i B
, PY21W-21W (keltainen)
Kaukovalot
(halogeenivalot)
Ty y p p i C, H1-55W
F
P
aina suojakannen ylempää klipsiä ja
käännä sitä taaksepäin ja irrota se.
F

P
aina liittimen alempaa klipsiä ja ota liitin ja
polttimo irti.
F

I
rrota polttimo vetämällä ja vaihda se.
Asenna osat takaisin päinvastaisessa
järjestyksessä. F

P
aina suojakannen ylempää klipsiä ja
käännä sitä taaksepäin ja irrota se.
F

K
ierrä lampunkantaa neljäsosakierros
vastapäivään.
F

I
rrota lampunkanta.
F

V
aihda viallinen polttimo.
Asenna osat takaisin päinvastaisessa
järjestyksessä.
Toimintahäiriön sattuessa
