2017 CITROEN JUMPER SPACETOURER Lietošanas Instrukcija (in Latvian)

303
Spacetourer-VP_lv_Chap08_En-cas-de-panne_ed01-2016
Tuvās gaismas
(ksenona gaismas)
Tips E, D8S 25W
F
N
ospiediet vāciņa augšējo klipsi, tad, lai to
noņemtu, pārbīdiet uz aizmuguri.
F

A
tskrūvējiet spuldzītes turētāju
par ceturtdaļu pagrieziena pretēji
pulksteņrādītāja virzienam.
F

N
omainiet bojāto lampiņu.
Lai uzstādītu atpakaļ, veiciet iepriekšminētās
darbības apgrieztā secībā.
Ksenona spuldzīšu D8S nomaiņa
veicama vienīgi CITROËN
pārstāvniecībā vai kvalificēta
remontdarbnīca. Pastāv elektrotraumas
risks!
Ieteicams vienlaicīgi mainīt abas D8S
suldzītes.
Tālās gaismas
(ksenona gaismas)
Veids C
, H1-55W
Ievietojot atpakaļ savienotājvadu
un spuldzīti lukturī, ievietojiet visu
komplektu tā, lai būtu sadzirdams
saslēgšanās klikšķis. (Labās vai kreisās puses) pagrieziena
rādītāju signāllampiņas ātrāka
mirgošana norāda uz attiecīgās puses
spuldzītes bojājumu.
Pagrieziena rādītāji
(ksenona gaismas)
Veids B
, PY21W-21W (oranžs)
F

N

ospiediet vāciņa augšējo klipsi, tad, lai to
noņemtu, pārbīdiet uz aizmuguri.
F

N

ospiediet savienotājvada apakšējo
klipsi un noņemiet visu savienotājvadu un
spuldzi.
F

I

zņemiet spuldzīti, to pavelkot, un to
nomainiet.
Salikšanu veiciet izjaukšanai apgrieztā secībā.
8
Bojājumu gadījumā

304
Spacetourer-VP_lv_Chap08_En-cas-de-panne_ed01-2016
Miglas lukturi
Veids C, H11-55W
F
N
ospiediet uz fiksācijas klipša aun
atvienojiet savienotājvadu.
F

A
tskrūvējiet spuldzītes turētāju
par ceturtdaļu pagrieziena pretēji
pulksteņrādītāja virzienam.
F

I
zņemiet spuldzītes patronu.
F

N
omainiet bojāto spuldzīti.
Salikšanu veiciet izjaukšanai apgrieztā secībā
un, lai uzliktu atpakaļ dekoratīvo uzliku,
uzspiediet uz tās.
Par to, kā nomainīt šīs spuldzītes,
varat arī konsultēties CITROËN
pārstāvniecībā vai kvalificētā
remontdarbnīcā.
F

Z
em priekšējā bufera atskrūvējiet spoilera
skrūvi A .
F

N
oņemiet spoileri A .
Bojājumu gadījumā

305
Spacetourer-VP_lv_Chap08_En-cas-de-panne_ed01-2016
Aizmugurējās gaismas
(ar paceļamās durvīm)
Lai iegūtu sīkāku informāciju par Spuldzīšu
tipiem un nomaiņu, skatiet attiecīgo sadaļu.
F

T
urot lukturi, nospiediet uz klipsi, kas
atrodas ārpusē, tad piesardzīgi izņemiet
lukturi.
F

A
tvienojiet elektrības savienotājvadu.
Par to, kā darbību īstenot automašīnām
ar iekšējo apšuvumu, konsultējieties
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
1.
B

remžu gaismas / gabarītlukturi
T

ips B, P21/5W-21/5W
2.
P

agrieziena signāllampiņas
T

ips B, PY21W - 21W (dzintara krāsas)
3.
A

tpakaļgaitas gaismas
T

ips B, P21W-21W
4.
M

iglas lukturi / gabarītlukturi
T

ips B, P21/4W-21/4W F

A
trodiet bojāto spuldzīti, tad atveriet
aizmugurējās durvis.
F
V
iegli atbīdiet 3 mēlītes, tad izņemiet
spuldzītes turētāju.
F

I
zņemiet bojāto spuldzīti, viegli uz tās
uzspiežot un pagriežot par ceturtdaļu
pagrieziena pulksteņrādītāja virzienā.
F

N
omainiet spuldzīti.
Lai ievietotu atpakaļ, veiciet šīs pašas darbības
apgrieztā secībā.
F

J
a jūsu automašīna ir aprīkota ar
ventilācijas režģi, izņemiet to no iekšpuses.
F

N
o ārpuses atskrūvējiet abas fiksācijas
skrūves.
8
Bojājumu gadījumā

306
Spacetourer-VP_lv_Chap08_En-cas-de-panne_ed01-2016
Aizmugurējās numura zīmes apgaismojums
(atveramas durvis)
Veids A, W5W-5W
F

A

r smalku skrūvgriezi noņemiet plastmasas
pārsegu.
F

I

zmantojot smalku skrūvgriezi, no
atvēršanas puses un izbīdiet lampu uz
ārpusi.
F

A

tvienojiet elektrības savienotājvadu.
F

I

zņemiet lampu.
F

A

tskrūvējiet spuldzītes turētāju
par ceturtdaļu pagrieziena pretēji
pulksteņrādītāja virzienam.
F

N

omainiet bojāto spuldzīti.
Lai ievietotu atpakaļ, nospiediet uz spuldzītes,
lai to nostiprinātu.

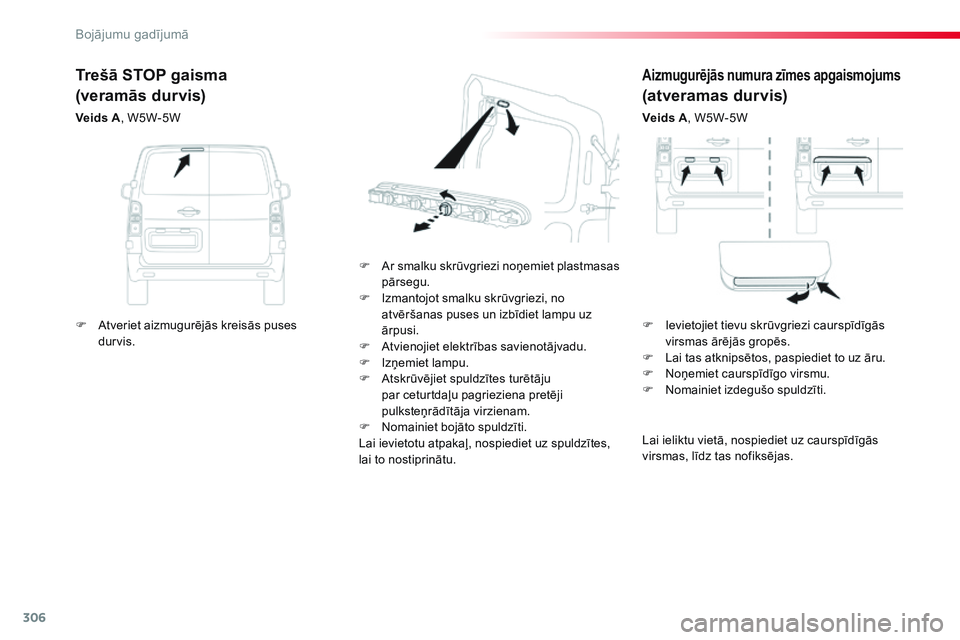

Trešā STOP gaisma
(veramās durvis)
Veids A , W5W-5W
Lai ieliktu vietā, nospiediet uz caurspīdīgās
virsmas, līdz tas nofiksējas.
F

A
tveriet aizmugurējās kreisās puses
durvis. F

I
evietojiet tievu skrūvgriezi caurspīdīgās
virsmas ārējās gropēs.
F

L
ai tas atknipsētos, paspiediet to uz āru.
F

N
oņemiet caurspīdīgo virsmu.
F

N
omainiet izdegušo spuldzīti.
Bojājumu gadījumā

307
Spacetourer-VP_lv_Chap08_En-cas-de-panne_ed01-2016
Plafoni
(priekšējie un aizmugurējie)
Veids A, W5W-5W
F
A
tknipsējiet caurspīdīgo virsmu, ievietojot
skrūvgriezi gropēs abās pusēs.
F

I
zņemiet spuldzīti un to nomainiet.
F

U
zlieciet caurspīdīgo virsmu atpakaļ
savā vietā un pārliecinieties, ka tā ir
nobloķējusies.
8
Bojājumu gadījumā

308
Spacetourer-VP_lv_Chap08_En-cas-de-panne_ed01-2016
Aizmugurējās gaismas
(divdaļīgas durvis)
Lai iegūtu sīkāku informāciju par Spuldzīšu
tipiem un nomaiņu, skatiet attiecīgo sadaļu.
F

T
urot lukturi, nospiediet klipsi iekšpusē, tad
uzmanīgi izņemiet lukturi.
F

A
tvienojiet elektrības savienotājvadu.
F

A
trodiet bojāto spuldzīti, tad atveriet
bagāžas nodalījuma pārsegu.
Par to, kā darbību īstenot automašīnām
ar iekšējo apšuvumu, konsultējieties
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
1.
B

remžu gaismas / gabarītgaismas
T

ips B, P21/5W-21/5W
2.
P

agrieziena signāllampiņa
T

ips B, PY21W-21W (dzintara krāsas).
3.
A

tpakaļgaitas gaismas
T

ips B, P21W-21W
4.
M

iglas lukturi / gabarītgaismas
T

ips B, P21/4W-21/4W F

J
a jūsu automašīna no iekšpuses aprīkota ar
bagāžas nodalījuma pārsegu, izņemiet to.
F

N
o ārpuses nospiediet uz plastmasas
dekoratīvās uzlikas iekšējiem klipšiem, tad,
lai to izņemtu, pastumiet uz ārpusi.
F

A
tskrūvējiet abas fiksācijas skrūves.F

V
iegli atbīdiet 3 mēlītes, tad izņemiet
spuldzītes turētāju.
F

I
zņemiet bojāto spuldzīti, viegli uz tās
uzspiežot un pagriežot par ceturtdaļu
pagrieziena pulksteņrādītāja virzienā.
F

N
omainiet spuldzīti.
Salikšanu veiciet izjaukšanai pretējā virzienā.
Bojājumu gadījumā

309
Spacetourer-VP_lv_Chap08_En-cas-de-panne_ed01-2016
Lai ieliktu vietā, nospiediet uz caurspīdīgās
virsmas, līdz tas nofiksējas.
F

A

tknipsējiet apšuvumu no abiem galiem,
ļaujot tam karāties no lejas uz augšu.
F

Lai atknipsētu apšuvuma centrālos
stiprinājumus, pavelciet aiz tās, tad to noņemiet.
F Izmantojot smalku skrūvgriezi, no atvēršanas
puses un izbīdiet lampu uz ārpusi.
F

A
tvienojiet elektrības savienotājvadu.
F

I
zņemiet lampu.
F

A
tskrūvējiet spuldzītes turētāju
par ceturtdaļu pagrieziena pretēji
pulksteņrādītāja virzienam.
F

N
omainiet bojāto spuldzīti.
Salikšanu veiciet izjaukšanai pretējā virzienā.
Lai lukturi ievietotu atpakaļ apšuvumā,
uzspiediet uz tā, lai nostiprinātu.

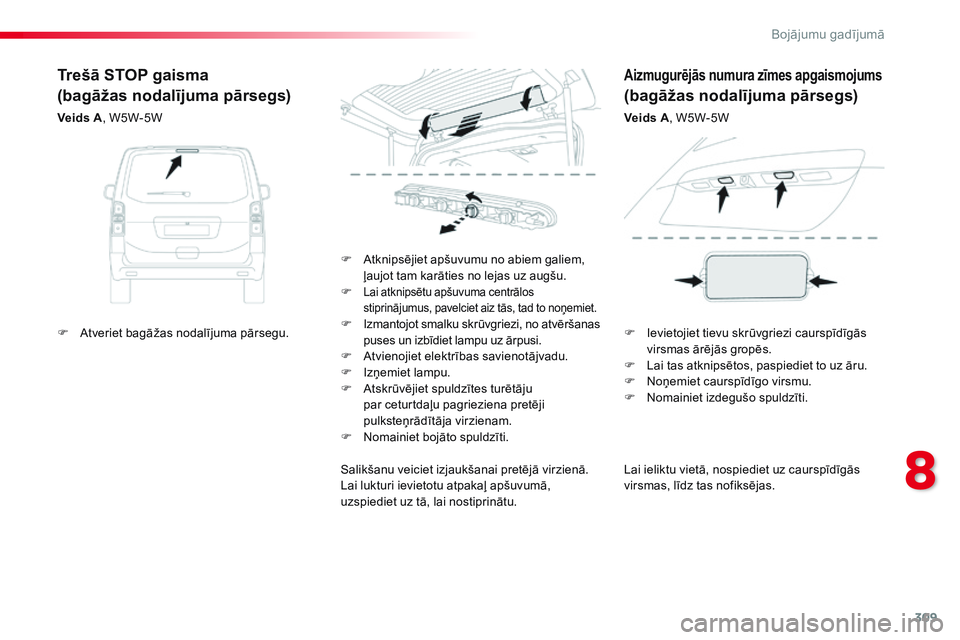

Trešā STOP gaisma
(bagāžas nodalījuma pārsegs)
Veids A , W5W-5W
Aizmugurējās numura zīmes apgaismojums
(bagāžas nodalījuma pārsegs)
Veids A, W5W-5W
F

A

tveriet bagāžas nodalījuma pārsegu. F

I
evietojiet tievu skrūvgriezi caurspīdīgās
virsmas ārējās gropēs.
F

L
ai tas atknipsētos, paspiediet to uz āru.
F

N
oņemiet caurspīdīgo virsmu.
F

N
omainiet izdegušo spuldzīti.
8
Bojājumu gadījumā

310
Spacetourer-VP_lv_Chap08_En-cas-de-panne_ed01-2016
Plafoni
(priekšējie un aizmugurējie)
Lai nomainītu šī tipa lampiņas ar diodēm un
gaismas vadus, konsultējieties CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
CITROËN pārstāvniecība jums piedāvās LED
elektroluminiscējošo diožu maiņas komplektu.
Bojājumu gadījumā
