2017 CITROEN JUMPER Návod na použití (in Czech)

167
Jumper_cs_Chap08_Aide-Rapide_ed01-2016

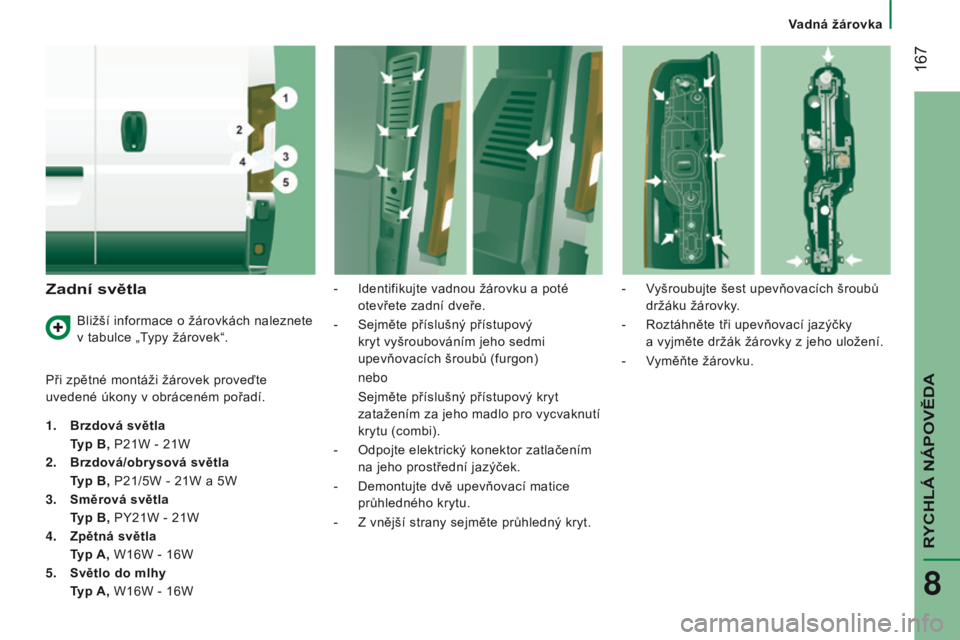

Zadní světla
Při zpětné montáži žárovek proveďte
uvedené úkony v obráceném pořadí.
1.
Brzdová světla
T

yp B, P21W - 21W
2.

Brzdová/obrysová světla
T

yp B, P21/5W - 21W a 5W
3.

Směrová světla
T

yp B, PY21W - 21W
4.

Zpětná světla
T

yp A, W16W - 16W
5.

Světlo do mlhy
T

yp A, W16W - 16W -

Identifikujte vadnou žárovku a poté

otevřete zadní dveře.
-
Sejměte příslušný přístupový

kryt vyšroubováním jeho sedmi
upevňovacích šroubů (furgon) nebo
Sejměte příslušný přístupový kryt


zatažením za jeho madlo pro vycvaknutí
krytu (combi).
-

Odpojte elektrický konektor zatlačením

na jeho prostřední jazýček.
-

Demontujte dvě upevňovací matice

průhledného krytu.
-

Z vnější strany sejměte průhledný kryt.-


V
yšroubujte šest upevňovacích šroubů
držáku žárovky.
-
Roztáhněte tři upevňovací jazýčky


a vyjměte držák žárovky z jeho uložení.
-
V
yměňte žárovku.
Bližší informace o žárovkách naleznete

v tabulce „Typy žárovek“.
RYCHLÁ NÁPOVĚDA
8
Vadná žárovka

168
Jumper_cs_Chap08_Aide-Rapide_ed01-2016
Třetí brzdové světlo
Typ A, W5W - 5W (4 ks)
-
V
yšroubujte oba upevňovací šrouby
světla.
-

V
yjměte světlo přitažením směrem
k
sobě.
Osvětlení registrační značky
Typ C, C5W - 5W
-
Zatlačte na šipkou vyznačený bod, poté

sejměte průhledný plastový kryt.
-

V
yjměte vadnou žárovku roztažením
obou kontaktů.
-

Po výměně žárovky se ujistěte, že je

nová žárovka řádně zajištěná mezi
oběma kontakty.
-

V
raťte zpět na místo průhledný plastový
kryt a zatlačením jej zajistěte. -

Stlačte oba jazýčky směrem dovnitř

a vytáhněte držák žárovek.
- T ahem uvolněte a vyjměte vadnou
žárovku.
-

V
yměňte žárovku.
Vadná žárovka

169
Jumper_cs_Chap08_Aide-Rapide_ed01-2016
VýMĚNA STÍRACÍ LIŠTY
Stupátka na plášti předního nárazníku
umožňují přístup ke stíracím lištám
a
tryskám ostřikovače.Výměna přední stírací lišty
Nadzvedněte rameno.
Uvolněte stírací lištu z upevnění zatlačením
na tlačítko a sundejte ji jejím vytažením
směrem ven.
Namontujte novou stírací lištu a ujistěte se,
že je řádně zajištěná.
Přiklopte rameno.
Ověřte, že trysky ostřikovače skla nebo
světlometů nejsou ucpané.
RYCHLÁ NÁPOVĚDA
8
Opotřebená stírací lišta

170
Jumper_cs_Chap08_Aide-Rapide_ed01-2016
Zaparkování vozidla
V rámci možností znehybněte vozidlo
na vodorovném, stabilním a nekluzkém
podkladu.
Zatáhněte páku parkovací brzdy, vypněte
zapalování a zařaďte první převodový
stupeň.
Oblékněte si bezpečnostní vestu a umístěte
výstražný trojúhelník.
Je naprosto nutné se přesvědčit, že
všichni cestující vystoupili z vozidla a že
se nacházejí na místě zaručujícím jejich
bezpečnost.
Nářadí
Nachází se ve schránce umístěné pod
sedákem spolujezdce vpředu.
-
Otočte tlačítkem o čtvrt otáčky
, poté
vytáhněte schránku.
-

Po použití stiskněte tlačítko, poté

jím otočte o čtvrt otáčky pro zajištění
schránky.
A.

Dlouhá nástrčná hlavice.
B.


T
yč.
C.

Zvedák.
d

.
Klíč na demontáž kola.
E.


Šroubovák (rukojeť a koncovky).
F.
Snímatelné oko pro vlečení.
G.


Hrdlo pro doplňování motorového oleje.
VýMĚNA KOLAPneumatické odpružení
Nejprve je nutné aktivovat režim zvednutí
prahu úložného prostoru vozidla (je-li jím
vozidlo vybaveno).
Stiskněte současně tyto dva ovladače na
dobu nejméně 5 sekund, jejich kontrolky se
rozsvítí nepřerušovaně.
Po výměně kola a za jízdy vozidla rychlostí
vyšší než 5 km/h se tento režim automaticky
dezaktivuje.
Zvedák a veškeré nářadí jsou specifické
pro Vaše vozidlo. Nepoužívejte je k
jiným účelům.
Nikdy si nelehejte pod vozidlo, které je zvednuté
jen pomocí zvedáku (použijte stojánek).
Prop

171
Jumper_cs_Chap08_Aide-Rapide_ed01-2016
● U verzí vozidel s litými koly vyšroubujte
tři upevňovací šrouby J třmenu K.
●

V
yjměte celek z vnitřní strany litého
kola.
Rezervní kolo
Upevňovací šroub rezervního kola se
nachází vpravo pod zadním nárazníkem.
-

Nasaďte dlouhou nástrčnou hlavici
A,
klíč na demontáž kola
d
a tyč
B na
upevňovací šroub.
-

Otáčejte celkem proti směru chodu

hodinových ručiček pro spuštění kola.
-

Otáčejte až do bodu zablokování,

indikovaného zvýšeným odporem při
manipulaci.
-

Po odvinutí celého lanka vysuňte

rezervní kolo zpod vozidla. ●
U verzí vozidel s plechovými koly
vyšroubujte madlo H .
●

Sejměte držák
I z vnější strany
plechového kola.
-

V
yjměte rezervní kolo a položte jej do
blízkosti vyměňovaného kola.
-

Je-li to možné, umístěte klín pod kolo

úhlopříčně protilehlé vyměňovanému
kolu.
RYCHLÁ NÁPOVĚDA
8
Prop

172
Jumper_cs_Chap08_Aide-Rapide_ed01-2016
- Vytočte zvedák pomocí klíče na demontáž kola d
a tyče
B tak, aby se
kolo dostalo několik centimetrů nad zem.
-

Úplně vyšroubujte šrouby a sundejte

kolo k opravení.
-
Umístěte zvedák
C
do jednoho ze čtyř
bodů připravených na spodku karoserie,
v blízkosti kol.
Jestliže je vozidlo vybaveno vyklápěcí
stupačkou, je nutno zvedák umístit
v

úhlu

45°.
Demontáž kola k opravení
- Sundejte ozdobný kryt (podle verze)
zapáčením šroubovákem E .
-

Povolte šrouby pomocí klíče na

demontáž kola
d
a tyče
B.
Prop

173
Jumper_cs_Chap08_Aide-Rapide_ed01-2016
Montáž rezervního kolaUložení kola
- Nasaďte rezervní kolo na náboj a rukou
zašroubujte šrouby.
-

Proveďte první utažení pomocí klíče na

demontáž kola
d
a tyče
B.
-

Stočte zvedák
C pro spuštění vozidla na
zem, odkliďte zvedák.
-

Znovu utáhněte šrouby klíčem na

demontáž kola
d
a tyčí
B (zablokujte je
bez přílišné síly). Je nezbytně nutné umístit defektní kolo nebo
rezervní kolo zpět pod vozidlo, aby tak byl
zajištěn systém s navijákem.
-

Umístěte kolo k zadní části vozidla.
●


U verzí vozidel s
plechovými koly
zahákněte držák I na vnější stranu.
●

Zašroubujte madlo
H pro spojení držáku
a plechového kola. ●
U verzí vozidel s litými koly umístěte
třmen K na vnitřní stranu.
●

Našroubujte tři upevňovací šrouby
J
třmenu na lité kolo.
RYCHLÁ NÁPOVĚDA
8
Prop

174
Jumper_cs_Chap08_Aide-Rapide_ed01-2016
Informace o umístění štítku
s hodnotami tlaků huštění
pneumatik naleznete v rubrice „Technické
charakteristiky - Identifikace vozidla“.
-
Nasaďte dlouhou nástrčnou hlavici
A
,
klíč na demontáž kola
d
a tyč

B na
upevňovací šroub.
-

Otáčejte celkem ve směru chodu


hodinových ručiček pro úplné navinutí
lanka a zvednutí kola pod vozidlo.
-

Ověřte, že je kolo řádně vodorovně


přitisknuté k podlaze vozidla a že zářez
systému navijáku je viditelný.
-

Uložte nářadí a ozdobný kryt (podle


verze).
Zpětná montáž opraveného kola
Postup zpětné montáže opraveného kola je
stejný jako postup pro montáž rezervního
kola; nezapomeňte přitom vrátit na místo
ozdobný kryt kola.
Rezervní kolo není určeno pro dlouhou
jízdu, nechejte urychleně zkontrolovat
utažení šroubů a nahuštění rezervního
kola v servisu sítě CITROËN nebo v jiném
odborném servisu.
Nechejte rovněž opravit původní kolo a co
nejdříve jej znovu namontovat na vozidlo
v servisu sítě CITROËN nebo v jiném
odborném servisu.
