2017 CITROEN JUMPER DISPATCH Kezelési útmutató (in Hungarian)

183
Jumpy _hu_Chap05_securite_ed01-2016
(a) Univerzális gyermekülés: biztonsági övvel bármely gépjárműbe beszerelhető
gyermekülés.
(b)

0
. csoport: születéstől 10 kg-ig.
Mózeskosarat és autós ágyat nem lehet az
első utasülésre beszerelni.
(c)

M
ielőtt gyermekét erre a helyre ültetné,
tájékozódjon a hazájában érvényes
előírásokról.
(d)

H
a gyermekülést szerel be menetiránynak
háttal az első utasülésre, az utasoldali
frontlégzsákot feltétlenül semlegesítse.
Ellenkező esetben a gyermek súlyos, akár
életveszélyes sérülést is szenvedhet a
légzsák berobbanásakor.
(e)

H
a valamelyik hátsó ülésre gyermekülést
kíván beszerelni, tolja előre az első
üléseket, és állítsa függőleges helyzetbe
a háttámlájukat, hogy elég hely legyen a
gyermekülés és a gyermek lába számára. Vegye ki és tegye el a fejtámlát, mielőtt
háttámlás gyermekülést szerelne be
egy utasülésre.
Ha a gyermekülést eltávolította,
helyezze vissza a fejtámlát.
U
: B iztonsági övvel rögzíthető univerzális
gyermekülés menetiránynak háttal és/
vagy menetiránynak megfelelően történő
beszerelésére alkalmas ülőhely.
X

A
z adott súlycsoportnak megfelelő
gyermekülés beszerelésére nem alkalmas
ülőhely.
5
Biztonság

184
Jumpy _hu_Chap05_securite_ed01-2016
Az európai szabályozásnak megfelelően a táblázat az egyes ülőhelyekre biztonsági övvel rögzíthető univerzális (a) gyermekülések
beszerelési lehetőségeit mutatja be a gyermek súlyától, illetve a gépjármű adott ülőhelyétől függően.Ülőhelyek A gyermek súlya és korcsopor tja
13 kg alatt
(0 (b) és 0+ csopor t) kb. 1 éves korig 9 -18 kg

(1. csoport)
kb. 1-3 éves kor 15
-25 kg
(2. csoport)
kb. 3 - 6 éves kor 22
-36 kg
(3. csoport)
kb. 6 -10 éves kor
1. sor (c)
Egyszemélyes ülés
esetén:
utasülésaz utasoldali légzsák kikapcsolt állapotában ( „OFF”)U UUU
az utasoldali légzsák
bekapcsolt állapotában ( „ON”)X UFUFUF
Üléspad esetén:
középső ülőhely
az utasoldali légzsák kikapcsolt állapotában ( „OFF”)X XXX
az utasoldali légzsák
bekapcsolt állapotában ( „ON”)X XXX
Üléspad esetén: szélső
ülőhely
az utasoldali légzsák kikapcsolt állapotában ( „OFF”)U UUU
az utasoldali légzsák
bekapcsolt állapotában ( „ON”)X UFUFUF
2. sor Bal szélső ülőhely
UUUU
Középső ülőhely UUUU
Jobb szélső ülőhely UUUU
3. sor Bal szélső ülőhely
UUUU
Középső ülőhely UUUU
Jobb szélső ülőhely UUUU
Biztonság

185
Jumpy _hu_Chap05_securite_ed01-2016
(a) Univerzális gyermekülés: biztonsági övvel bármely gépjárműbe beszerelhető
gyermekülés.
(b)

0
. csoport: születéstől 10 kg-ig.
Mózeskosarat és autós ágyat nem lehet
az első utasülésre és a 3. üléssorba
beszerelni.
(c)

M
ielőtt gyermekét erre a helyre ültetné,
tájékozódjon a hazájában érvényes
előírásokról.
U :

B
iztonsági övvel rögzíthető univerzális
gyermekülés menetiránynak háttal és/
vagy menetiránynak megfelelően történő
beszerelésére alkalmas ülőhely.
UF
B

iztonsági övvel rögzíthető univerzális
gyermekülés menetiránynak megfelelően
történő beszerelésére alkalmas ülőhely.
X:
A

z adott súlycsoportnak megfelelő
gyermekülés beszerelésére nem alkalmas
ülőhely. Ha a gyermekülést eltávolította,
helyezze vissza a fejtámlát.
5
Biztonság

186
Jumpy _hu_Chap05_securite_ed01-2016
„ISOFIX” rögzítések
A nem megfelelően beszerelt gyermekülés
ütközés esetén kisebb védelmet nyújt a
gépjárműben utazó gyermek számára.
Az i
SoFiX g
yermekülések
gépjárművébe történő beszerelési
lehetőségeit az összefoglaló
táblázatban tekintheti meg. Szigorúan tartsa be a gyermekülések
beszerelési útmutatójában szereplő
utasításokat.
A gépjármű mindenben megfelel a legújabb
ISOFIX szabályozásnak.
Ha gépjárműve rendelkezik szabványos
ISOFIX rögzítőelemekkel, azok
elhelyezkedését címkék jelölik.
Minden ülőlapon három rögzítőgyűrű
található.
-

K

ét első, „ISOFIX” jelöléssel ellátott
rögzítőgyűrű ( A) a gépjármű ülésének
háttámlája és ülőlapja között.
-

E

gy „Top Tether” jelöléssel ellátott, ún. Top
Tether hátsó rögzítőgyűrű ( B) a gépjármű
ülése mögött, a felső heveder rögzítésére
(felszereltségtől függően).
A Top Tether lehetővé teszi a gyermekülés
felső hevederének rögzítését, ha rendelkezik
ilyennel. Frontális ütközés esetén a berendezés csökkenti a gyermekülés előrebillenésének
mér tékét.
Az ISOFIX rögzítőrendszer a gyermekülés
könnyű, biztonságos és gyors beszerelését
teszi lehetővé.
Az ISOFIX gyermekülések a két első
rögzítőgyűrűbe (
A) rögzíthető retesszel
rendelkeznek.
Bizonyos gyermekülések a hátsó
rögzítőgyűrűbe ( B) illeszthető felső hevederrel
is rendelkeznek.
A gyermekülés Top Tetherhez rögzítéséhez:
-

v

egye ki és tegye el a fejtámlát, mielőtt
gyermekülést szerelne be erre az ülőhelyre
(ha a gyermekülést eltávolította, tegye
vissza a helyére),
-

a f

ejtámlaszáraknak kialakított nyílások
között húzza át a gyermekülés hevederét
az üléstámla felső része mögé, -

r

ögzítse a felső heveder kapcsát a hátsó
gyűrűre ( B),
-

f

eszítse meg a felső hevedert.
Biztonság

187
Jumpy _hu_Chap05_securite_ed01-2016
A Citroën által ajánlott iSoFiX g yermekülések
A CITROËN kimondottan a gépjárművéhez rendszeresített és típusjóváhagyott ISOFIX gyermeküléseket kínál.
A gyermekülések be- és kiszerelésével kapcsolatban tekintse meg a gyártó szerelési útmutatóját is.
„RÖMER Baby- Safe Plus” gyermekülés + ISOFIX aljzat (E méretosztály)
0+ súlycsopor t: születéstől 13 kg-ig
Beszerelése - az A gyűrűkre rögzíthető
ISOFIX aljzat segítségével - menetiránynak
háttal történik.
Az aljzat egy állítható magasságú
kitámasztóval rendelkezik, mely a gépjármű
padlójához támaszkodik.
Ez a gyermekülés biztonsági övvel is
rögzíthető. Ebben az esetben az aljzatra
nincs szükség, és a hárompontos biztonsági
övvel kell az ülést a gépkocsi üléséhez
rögzíteni. „RÖMER Duo Plus ISOFIX” gyermekülés

( B1 méretosztály)
1. súlycsopor t: 9-18 kg
Beszerelése kizárólag menetiránynak
megfelelően történhet.
Az A gyűrűkre, ill. a felső heveder segítségével
a TOP TETHER elnevezésű B gyűrűre
rögzítendő.
A váz három dőlésszögbe állítható:
ülő-, pihenő- és fekvőhelyzet.
Ez a gyermekülés ISOFIX rögzítőkkel nem
rendelkező üléseken is használható. Ebben
az esetben a hárompontos biztonsági öv
segítségével kell a gépjármű üléséhez
rögzíteni. A gépjármű első ülését úgy állítsa be,
hogy a gyermek lába ne érje el a háttámlát.
5
Biztonság

188
Jumpy _hu_Chap05_securite_ed01-2016
Az alábbi táblázat az európai szabályozással összhangban ismerteti, milyen esetekben rögzíthető ISOFIX gyermekülés gépjárműve
ISOFIX rögzítésekkel ellátott ülőhelyeire.
Az univerzális és féluniverzális gyermekülések esetében az A és G közé eső betűk egyikével jelölt ISOFIX méretosztály a gyermekülésen
található ISOFIX logó mellett került feltüntetésre.A gyermek súlya/korcsoportja
10 kg alatt
(0. csopor t)
kb. 6 hónapos korig 10 kg alatt
(0. csopor t) 13 kg alatt
(0+ csopor t)
kb. 1 éves korig 9-18 kg (1. csopor t)
kb. 1-3 éves kor
ISOFIX gyermekülés típusa mózeskosármenetiránynak háttal
menetiránynak háttalmenetiránynak megfelelően
ISOFIX méretosztály F G C DEC D A B B1
1. sor
Kétszemélyes üléspadNem ISOFIX
Egyszemélyes ülés Nem ISOFIX
2. sor az
1. sorban
kétszemélyes üléspaddal Bal szélső ülőhely
-*
Középső ülőhely Nem ISOFIX
Jobb szélső ülőhely -*
iSoFiX gyermekülések elhelyezése
Biztonság

189

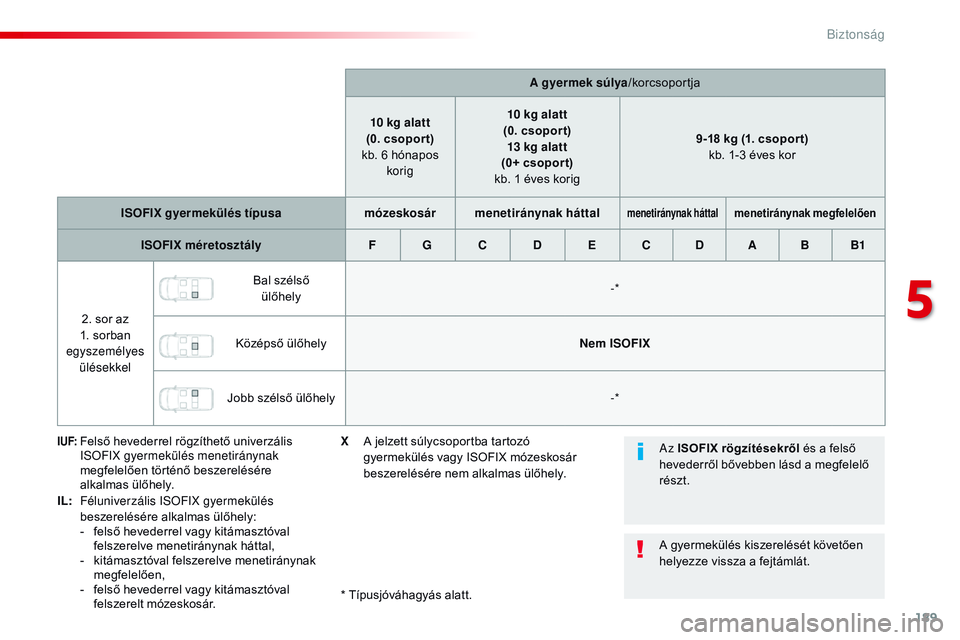

Jumpy _hu_Chap05_securite_ed01-2016
A gyermek súlya/korcsoportja
10 kg alatt
(0. csopor t)
kb. 6 hónapos korig 10 kg alatt
(0. csopor t) 13 kg alatt
(0+ csopor t)
kb. 1 éves korig 9-18 kg (1. csopor t)
kb. 1-3 éves kor
ISOFIX gyermekülés típusa mózeskosármenetiránynak háttal
menetiránynak háttalmenetiránynak megfelelően
ISOFIX méretosztály F G C D EC D A B B1
2. sor az
1. sorban
egyszemélyes ülésekkel Bal szélső
ülőhely -*
Középső ülőhely Nem ISOFIX
Jobb szélső ülőhely -*
I UF: Felső hevederrel rögzíthető univerzális iSoFiX g
yermekülés menetiránynak
megfelelően történő beszerelésére
alkalmas ülőhely.
IL:
F

éluniverzális i
SoFiX g
yermekülés
beszerelésére alkalmas ülőhely:
-

f
első hevederrel vagy kitámasztóval
felszerelve menetiránynak háttal,
-

k
itámasztóval felszerelve menetiránynak
megfelelően,
-

f
első hevederrel vagy kitámasztóval
felszerelt mózeskosár. * Típusjóváhagyás alatt. Az ISOFIX rögzítésekről
és a felső
hevederről bővebben lásd a megfelelő
részt.
A gyermekülés kiszerelését követően
helyezze vissza a fejtámlát.
X
A j elzett súlycsoportba tartozó
gyermekülés vagy ISOFIX mózeskosár
beszerelésére nem alkalmas ülőhely.
5
Biztonság

190
Jumpy _hu_Chap05_securite_ed01-2016
Az alábbi táblázat az európai szabályozással összhangban ismerteti, milyen esetekben rögzíthető ISOFIX gyermekülés gépjárműve
ISOFIX rögzítésekkel ellátott ülőhelyeire.
Az univerzális és féluniverzális gyermekülések esetében az A és G közé eső betűk egyikével jelölt ISOFIX méretosztály a gyermekülésen
található ISOFIX logó mellett került feltüntetésre.A gyermek súlya/korcsoportja
10 kg alatt
(0. csopor t)
kb. 6 hónapos korig 10 kg alatt
(0. csopor t) 13 kg alatt
(0+ csopor t)
kb. 1 éves korig 9-18 kg (1. csopor t)
kb. 1-3 éves kor
ISOFIX gyermekülés típusa mózeskosár (1)menetiránynak háttal
menetiránynak
háttalmenetiránynak megfelelően
ISOFIX méretosztály F G C DEC D A B B1
1. sor (a)
Egyszemélyes ülés
vagy
kétszemélyes üléspadaz utasoldali légzsák kikapcsolt állapotában ( „OFF”)Nem ISOFIX
az utasoldali légzsák
bekapcsolt állapotában ( „ON”)Nem ISOFIX
2. sor Bal szélső ülőhely
XIL (3) IL (2) ILIL (2) IUF, IL
Középső ülőhely (b) XIL (3) IL (2) ILIL (2) IUF, IL
Jobb szélső ülőhely XIL (3) IL (2) ILIL (2) IUF, IL
Biztonság
