2017 CITROEN JUMPER DISPATCH Kezelési útmutató (in Hungarian)

103
Jumpy _hu_Chap03_ergonomie-et-confort_ed01-2016
Járó motornál az első ülések fűtése egymástól
függetlenül kezelhető.
Ülésfűtés-kapcsoló
Felszereltségtől függően.
F F elemelés: húzza felfelé a fejtámlát.
F

K
ivétel: nyomja meg az A reteszt és húzza
felfelé a fejtámlát.
F

V
isszahelyezés: a háttámla tengelyében
tartva helyezze a tartórudakat a lyukakba.
F

L
eengedés: nyomja meg egyszerre az A
reteszt és a fejtámlát. A fejtámla merevítését olyan fogazattal
látták el, amely az esetleges ütközések
során az utasok biztonsága érdekében
megakadályozza, hogy a fejtámla
leereszkedjen.
A beállítás akkor megfelelő, ha
a fejtámla felső széle a fejtető
magasságában van.
Ne közlekedjen kiszerelt fejtámlákkal; a
fejtámlák mindig legyenek a helyükön,
megfelelően beállítva.
A fejtámla magasságának
beállítása
Kiegészítő beállítások
Könyöktámasz
A könyöktámasz beállításakor több fokozat áll
rendelkezésre.
F

H
ajtsa fel a könyöktámaszt a maximumig.
F

E
ngedje le a legalsó helyzetbe.
F

E
melje meg újra a kívánt fokozatig. F

A fűtés bekapcsolásához és a kívánt fokozat
kiválasztásához használja a szabályozó forgókapcsolót:
0
: Leállítás
1 : Gyenge
2 : Közepes
3 : Erős
3
Ergonómia és kényelem

104
Jumpy _hu_Chap03_ergonomie-et-confort_ed01-2016
A fejtámla magasságának
beállítása
F Felemelés: húzza felfelé a fejtámlát.
F K ivétel: nyomja meg az A reteszt és húzza
felfelé a fejtámlát.
F

V
isszahelyezés: a háttámla tengelyében
tartva helyezze a tartórudakat a lyukakba.
F

L
eengedés: nyomja meg egyszerre az A
reteszt és a fejtámlát. A fejtámla merevítését olyan fogazattal
látták el, amely az esetleges ütközések
során az utasok biztonsága érdekében
megakadályozza, hogy a fejtámla
leereszkedjen.
A beállítás akkor megfelelő, ha
a fejtámla felső széle a fejtető
magasságában van.
Ne közlekedjen kiszerelt fejtámlákkal; a
fejtámlák mindig legyenek a helyükön,
megfelelően beállítva.
Kétszemélyes első üléspad
Ha gépjárműve kétszemélyes első üléspaddal rendelkezik, az rögzített, és egy biztonsági övvel is
fel van szerelve, mely a vezetőülés melletti ülés háttámlájához van rögzítve.
A biztonsági övekről bővebben lásd a
megfelelő részt.
Ergonómia és kényelem

105
Jumpy _hu_Chap03_ergonomie-et-confort_ed01-2016
Fűtött üléspad
0: Leállítás
1 : Gyenge
2 : Közepes
3 : Erős
F

A fűtés bekapcsolásához és a kívánt fokozat
kiválasztásához használja a szabályozó forgókapcsolót:
Járó motornál az üléspad ülései fűthetők.
Ülés alatti tárolóhely
Egyes gépjárműváltozatokon az ülés alatt egy
tárolóhely található.
F

A
z ülés felbillentéséhez húzza maga felé a
hevedert.
3
Ergonómia és kényelem

106
Jumpy _hu_Chap03_ergonomie-et-confort_ed01-2016
Moduwork
A fedél eltávolítása
Levehető fedél
F Egyik kezével fogja meg a fedelet, majd a tetején található kar elforgatásával oldja ki.
F

E
ngedje le és szabadítsa ki a helyéről.
Az üléspad szélső ülésének ülőlapja felhajtható
a háttámlához, amivel rakodóhely szabadítható
fel a kabinban.
A válaszfal részét képező fedél hosszú tárgyak
szállítása esetén leszerelhető.
A fedél eltávolítását és rögzítését
követően a szélső ülés alatt hosszú
tárgyakat lehet elhelyezni. F

P
attintsa a vezetőülés mögötti
rögzítőelemekbe.
F
A t
etején található kar elforgatásával
rögzítse a fedelet.
Ergon

107
Jumpy _hu_Chap03_ergonomie-et-confort_ed01-2016
Ha felhajtja a szélső ülés ülőlapját
és leszereli a válaszfal részét
képező fedelet, mindig be kell
szerelni a csúszásgátló hálót.
Lásd a csúszásgátló hálóról
szóló részt.
Soha
ne tegye a kezét az ülés alá,
hogy a felhajtásakor a mozgását
kísérje, mert becsípődhet.
Kizárólag a hevedert használja.
A fedél visszahelyezése
F Ferdén tartsa a fedelet: a sárga zsanérok lefelé nézzenek.
F
i
l
lessze a zsanérokat a helyükre, majd
erőteljesen nyomja lefelé a fedelet (hogy
menet közben ne rezegjen).
F

E
gyik kezével hajtsa fel a fedelet, majd
a tetején található kar elforgatásával
reteszelje azt.
Felhajtható ülőlap
Az ülőlap felhajtása
F Az ülőlap oldásához egy kézzel, határozott mozdulattal húzza meg előre a hevedert. F

Egy emelő felhajtja az ülőlapot a háttámlához.
3
Ergon

108
Jumpy _hu_Chap03_ergonomie-et-confort_ed01-2016
Az ülés leengedése
F Távolítsa el a csúszásgátló hálót.
F A z ülőlap eredeti helyzetének
visszaállításához az egyik kezével
erőteljesen nyomja lefelé az ülés
tetejét, míg vízszintes helyzetben nem
reteszelődik.
Csúszásgátló háló
A háló beszerelése
F Helyezze az első rögzítőelemet a felhajtott ülés alatt található felső nyílásba (1) ,
majd a reteszeléséhez fordítsa el egy
negyed fordulattal az óramutató járásával
megegyező irányba.
F

H
elyezze a második rögzítőelemet az
üléstartón található alsó nyílásba (2),
majd a reteszeléséhez fordítsa el egy
negyed fordulattal az óramutató járásával
megegyező irányba. F

A
kassza az első kampót a nyitott
kesztyűtartóban található gyűrűre (3).
F
A
kassza a második kampót a padlón
található gyűrűre (4).
A háló eltávolítása
F Akassza ki a kampókat a 4 -es, majd a 3-as
gyűrűből.
F

A r
ögzítőelemek (először az alsó (2) , majd
a felső (1) ) oldásához fordítsa el őket egy
negyed fordulattal az óramutató járásával
ellentétes irányba, majd akassza ki őket.
Ergonómia és kényelem

109
Jumpy _hu_Chap03_ergonomie-et-confort_ed01-2016

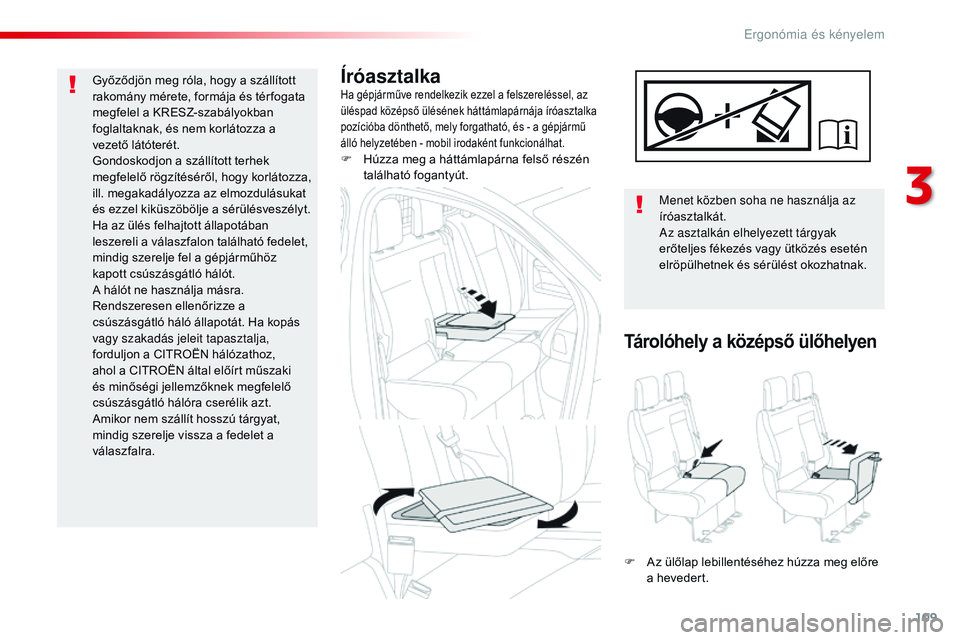

ÍróasztalkaHa gépjárműve rendelkezik ezzel a felszereléssel, az
üléspad középső ülésének háttámlapárnája íróasztalka
pozícióba dönthető, mely forgatható, és - a gépjármű
álló helyzetében - mobil irodaként funkcionálhat.
F Húzza meg a háttámlapárna felső részén található fogantyút.
Menet közben soha ne használja az
íróasztalkát.
Az asztalkán elhelyezett tárgyak
erőteljes fékezés vagy ütközés esetén
elröpülhetnek és sérülést okozhatnak.
Tárolóhely a középső ülőhelyen
F Az ülőlap lebillentéséhez húzza meg előre a hevedert.
Győződjön meg róla, hogy a szállított
rakomány mérete, formája és tér fogata
megfelel a KRESZ-szabályokban
foglaltaknak, és nem korlátozza a
vezető látóterét.
Gondoskodjon a szállított terhek
megfelelő rögzítéséről, hogy korlátozza,
ill. megakadályozza az elmozdulásukat
és ezzel kiküszöbölje a sérülésveszélyt.
Ha az ülés felhajtott állapotában
leszereli a válaszfalon található fedelet,
mindig szerelje fel a gépjárműhöz
kapott csúszásgátló hálót.
A hálót ne használja másra.
Rendszeresen ellenőrizze a
csúszásgátló háló állapotát. Ha kopás
vagy szakadás jeleit tapasztalja,
forduljon a CITROËN hálózathoz,
ahol a CITROËN által előírt műszaki
és minőségi jellemzőknek megfelelő
csúszásgátló hálóra cserélik azt.
Amikor nem szállít hosszú tárgyat,
mindig szerelje vissza a fedelet a
válaszfalra.
3
Ergonómia és kényelem

110
Jumpy _hu_Chap03_ergonomie-et-confort_ed01-2016
Rögzített osztatlan üléspad
F A fejtámla megemelése: reteszelődésig húzza a fejtámlát felfelé.
F

A f
ejtámla eltávolítása: nyomja meg az A
reteszt, és húzza a fejtámlát felfelé.
F

A f
ejtámla visszahelyezése: a háttámla
tengelyében tartva helyezze a fejtámla
rúdjait a nyílásokba.
F

A f
ejtámla leengedése: nyomja meg
egyszerre a fejtámlát és az A reteszt. F

E
ngedje le a fejtámlákat.
Az itt ismertetett felszerelések és beállítások a
gépjárműváltozattól és az adott konfigurációtól
függően eltérőek lehetnek.
Az üléspadhoz osztatlan - rögzített vagy
lehajtható (asztalka helyzet) - háttámla tartozik.
Speciális formájú fejtámlák A háttámla lehajtása asztalka helyzetbe
A biztonsági övekről bővebben lásd a
megfelelő részt. F

E
lölről: a háttámla kireteszeléséhez emelje
meg a kart.
F
H
átulról: a háttámla kireteszeléséhez
engedje le a kart.
F H ajtsa a háttámlát az ülőlapra.
F

A h
áttámla visszaállításához emelje meg a
kart és hajtsa fel a háttámlát.
Ergonómia és kényelem
