Bedienungseinheit
23
Jumper_de_Chap02_Pret-a-Partir_ed01-2016

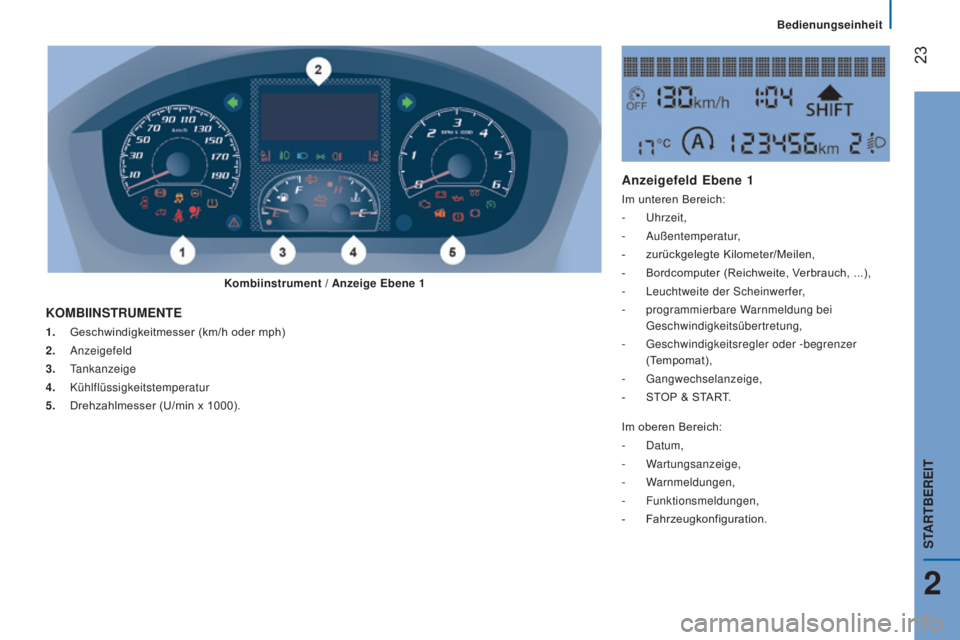

1. Geschwindigkeitmesser (km/h oder mph)
2. Anzeigefeld
3.
Tankanzeige
4.
Kühlflüssigkeitstemperatur
5.

Drehzahlmesser (U/min x 1000).
KOMBIINSTRUMENTE
Anzeigefeld Ebene 1
Im unteren Bereich:
- Uhrzeit,
-
Außentemperatur,
-

zurückgelegte Kilometer/Meilen,
-


Bordcomputer (Reichweite, V
erbrauch, ...),
-

Leuchtweite der Scheinwerfer
,
-

programmierbare W
arnmeldung bei
Geschwindigkeitsübertretung,
-

Geschwindigkeitsregler oder -begrenzer

(Tempomat),
-
Gangwechselanzeige,
-

ST
OP & START.
Im oberen Bereich:
-
Datum,
-
Wartungsanzeige,
-
Warnmeldungen,
-
Funktionsmeldungen,
-

Fahrzeugkonfiguration.
Kombiinstrument /

Anzeige Ebene 1
2
STARTBEREIT

24
Jumper_de_Chap02_Pret-a-Partir_ed01-2016

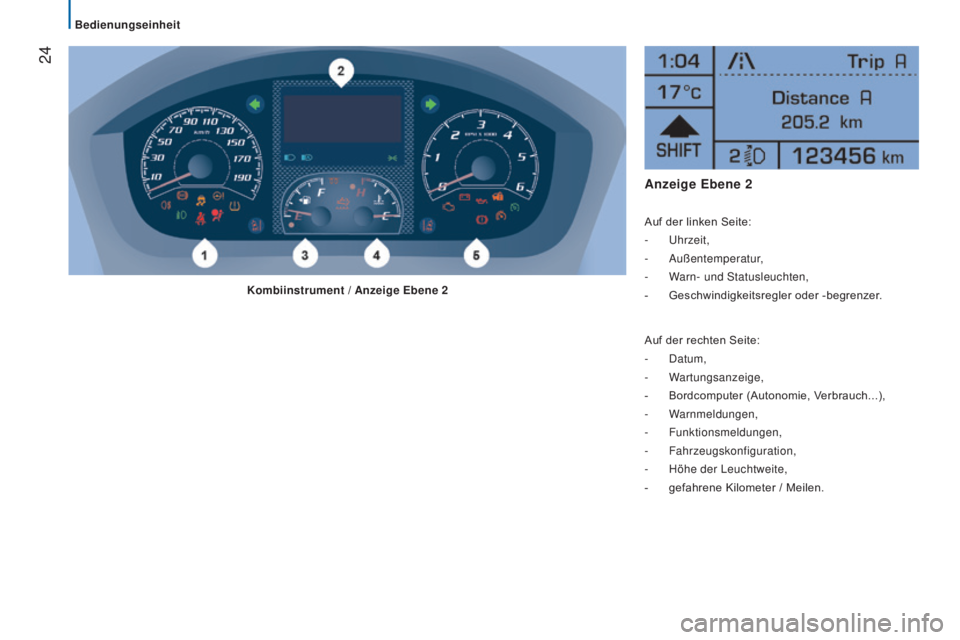

Anzeige Ebene 2
Auf der linken Seite:
- Uhrzeit,
-
Außentemperatur,
-

W
arn- und Statusleuchten,
-

Geschwindigkeitsregler oder -begrenzer
.
Auf der rechten Seite:
-
Datum,
-
Wartungsanzeige,
-

Bordcomputer (Autonomie, V
erbrauch...),
-
Warnmeldungen,
-
Funktionsmeldungen,
-
Fahrzeugskonfiguration,
-

Höhe der Leuchtweite,
-


gefahrene Kilometer / Meilen.
Kombiinstrument /

Anzeige Ebene 2
Bedienungseinheit

Bedienungseinheit
25
Jumper_de_Chap02_Pret-a-Partir_ed01-2016

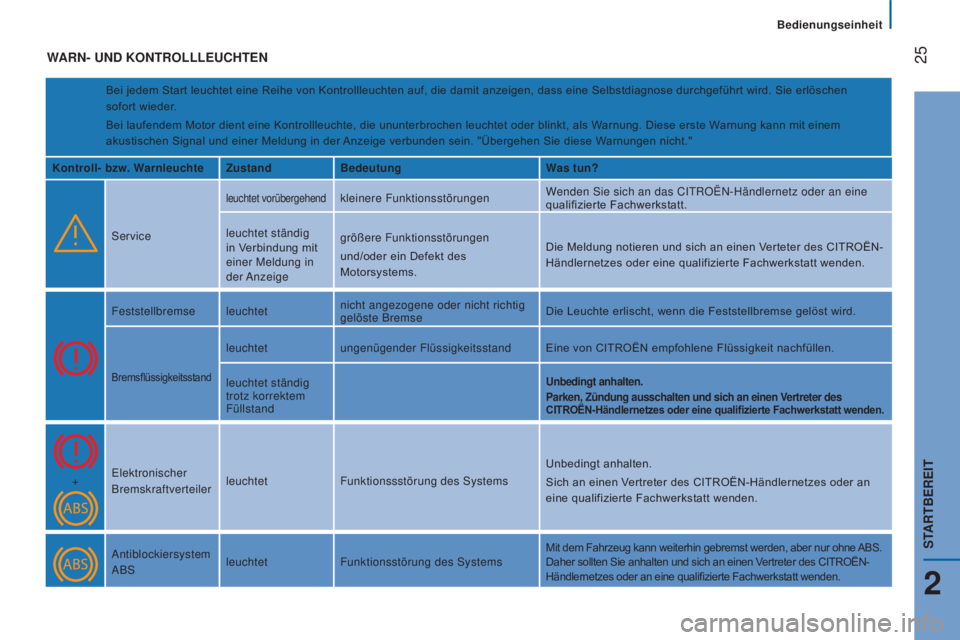

WARN- UND K ONTROLLLEUCHTEN
Bei jedem Start leuchtet eine Reihe von Kontrollleuchten auf, die damit anzeigen, dass eine Selbstdiagnose durchgeführt wird. Sie erlöschen
sofort wieder.
Bei laufendem Motor dient eine Kontrollleuchte, die ununterbrochen leuchtet oder blinkt, als Warnung. Diese erste Warnung kann mit einem
akustischen Signal und einer Meldung in der Anzeige verbunden sein. "Übergehen Sie diese Warnungen nicht."
Kontroll- bzw. Warnleuchte ZustandBedeutung Was tun?
Service
leuchtet vorübergehendkleinere Funktionsstörungen Wenden Sie sich an das CITROËN-Händlernetz oder an eine
qualifizierte Fachwerkstatt.
leuchtet ständig
in Verbindung mit
einer Meldung in
der Anzeige größere Funktionsstörungen
und/oder ein Defekt des
Motorsystems.
Die Meldung notieren und sich an einen Verteter des CITROËN-
Händlernetzes oder eine qualifizierte Fachwerkstatt wenden.
Feststellbremse leuchtet nicht angezogene oder nicht richtig
gelöste BremseDie Leuchte erlischt, wenn die Feststellbremse gelöst wird.
Bremsflüssigkeitsstand
leuchtet
ungenügender Flüssigkeitsstand Eine von CITROËN empfohlene Flüssigkeit nachfüllen.
leuchtet ständig
trotz korrektem
Füllstand
Unbedingt anhalten.
Parken, Zündung ausschalten und sich an einen Vertreter des
CITROËN-Händlernetzes oder eine qualifizierte Fachwerkstatt wenden.
+ Elektronischer
Bremskraftverteiler leuchtet
Funktionssstörung des Systems Unbedingt anhalten.
Sich an einen Vertreter des CITROËN-Händlernetzes oder an
eine qualifizierte Fachwerkstatt wenden.
Antiblockiersystem
ABS leuchtet
Funktionsstörung des Systems
Mit dem Fahrzeug kann weiterhin gebremst werden, aber nur ohne ABS.
Daher sollten Sie anhalten und sich an einen Vertreter des CITROËN-
Händlernetzes oder an eine qualifizierte Fachwerkstatt wenden.
2
STARTBEREIT

26
Jumper_de_Chap02_Pret-a-Partir_ed01-2016

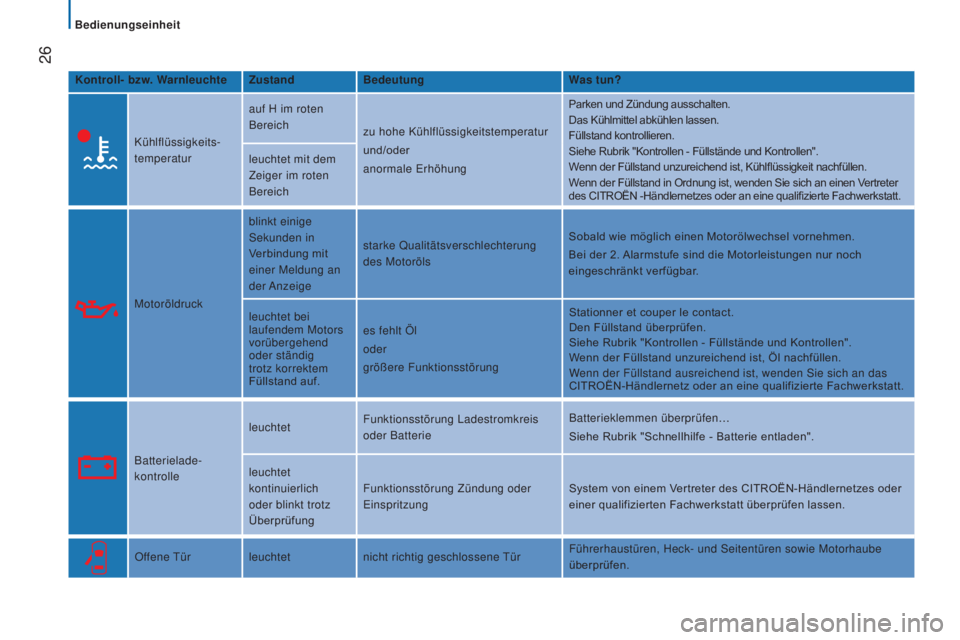

Kontroll- bzw. WarnleuchteZustandBedeutung Was tun?
Kühlflüssigkeits-
temperatur auf H im roten
Bereich
zu hohe Kühlflüssigkeitstemperatur
und/oder
anormale Erhöhung Parken und Zündung ausschalten.
Das Kühlmittel abkühlen lassen.
Füllstand kontrollieren.
Siehe Rubrik "Kontrollen - Füllstände und Kontrollen".
Wenn der Füllstand unzureichend ist, Kühlflüssigkeit nachfüllen.
Wenn der Füllstand in Ordnung ist, wenden Sie sich an einen Vertreter
des CITROËN -Händlernetzes oder an eine qualifizierte Fachwerkstatt.
leuchtet mit dem
Zeiger im roten
Bereich
Motoröldruck blinkt einige
Sekunden in
Verbindung mit
einer Meldung an
der Anzeige
starke Qualitätsverschlechterung
des Motoröls
Sobald wie möglich einen Motorölwechsel vornehmen.
Bei der 2. Alarmstufe sind die Motorleistungen nur noch
eingeschränkt verfügbar.
leuchtet bei
laufendem Motors
vorübergehend
oder ständig
trotz korrektem
Füllstand auf. es fehlt Öl
oder
größere Funktionsstörung Stationner et couper le contact.
Den Füllstand überprüfen.
Siehe Rubrik "Kontrollen - Füllstände und Kontrollen".
Wenn der Füllstand unzureichend ist, Öl nachfüllen.
Wenn der Füllstand ausreichend ist, wenden Sie sich an das
CITROËN-Händlernetz oder an eine qualifizierte Fachwerkstatt.
Batterielade-
kontrolle leuchtet
Funktionsstörung Ladestromkreis
oder Batterie Batterieklemmen überprüfen…
Siehe Rubrik "Schnellhilfe - Batterie entladen".
leuchtet
kontinuierlich
oder blinkt trotz
Überprüfung Funktionsstörung Zündung oder
Einspritzung
System von einem Vertreter des CITROËN-Händlernetzes oder
einer qualifizierten Fachwerkstatt überprüfen lassen.
Offene Tür leuchtetnicht richtig geschlossene Tür Führerhaustüren, Heck- und Seitentüren sowie Motorhaube
überprüfen.
Bedienungseinheit

Bedienungseinheit
27
Jumper_de_Chap02_Pret-a-Partir_ed01-2016

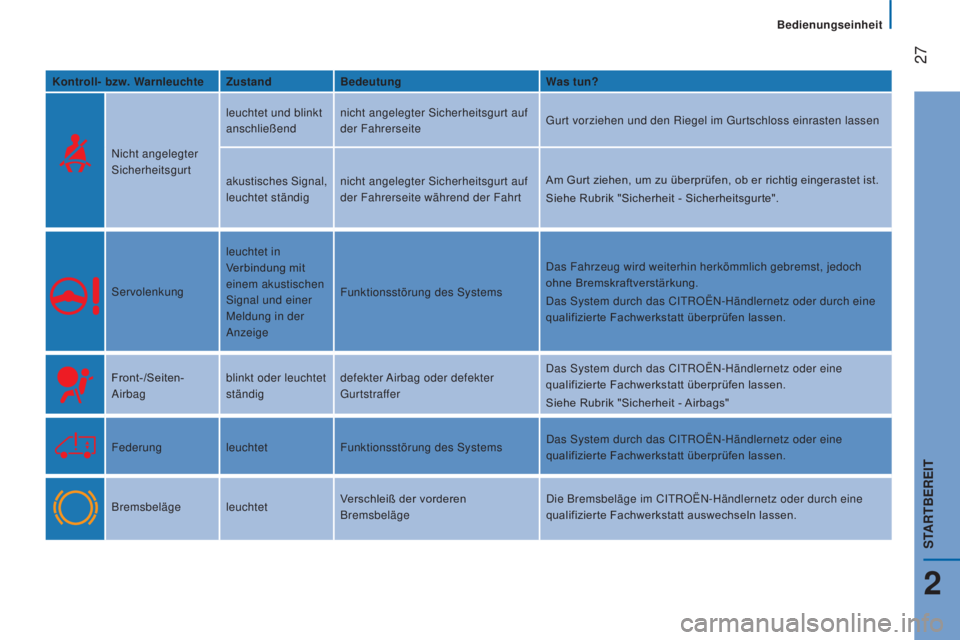

Kontroll- bzw. WarnleuchteZustandBedeutung Was tun?
Nicht angelegter
Sicherheitsgurt leuchtet und blinkt
anschließend
nicht angelegter Sicherheitsgurt auf
der Fahrerseite
Gurt vorziehen und den Riegel im Gurtschloss einrasten lassen
akustisches Signal,
leuchtet ständig nicht angelegter Sicherheitsgurt auf
der Fahrerseite während der Fahrt Am Gurt ziehen, um zu überprüfen, ob er richtig eingerastet ist.
Siehe Rubrik "Sicherheit - Sicherheitsgurte".
Servolenkung leuchtet in
Verbindung mit
einem akustischen
Signal und einer
Meldung in der
AnzeigeFunktionsstörung des Systems
Das Fahrzeug wird weiterhin herkömmlich gebremst, jedoch
ohne Bremskraftverstärkung.
Das System durch das CITROËN-Händlernetz oder durch eine
qualifizierte Fachwerkstatt überprüfen lassen.
Front-/Seiten-
Airbag blinkt oder leuchtet
ständigdefekter Airbag oder defekter
Gurtstraffer Das System durch das CITROËN-Händlernetz oder eine
qualifizierte Fachwerkstatt überprüfen lassen.
Siehe Rubrik "Sicherheit - Airbags"
Federung leuchtetFunktionsstörung des Systems Das System durch das CITROËN-Händlernetz oder eine
qualifizierte Fachwerkstatt überprüfen lassen.
Bremsbeläge leuchtet Verschleiß der vorderen
BremsbelägeDie Bremsbeläge im CITROËN-Händlernetz oder durch eine
qualifizierte Fachwerkstatt auswechseln lassen.
2
STARTBEREIT

28
Jumper_de_Chap02_Pret-a-Partir_ed01-2016

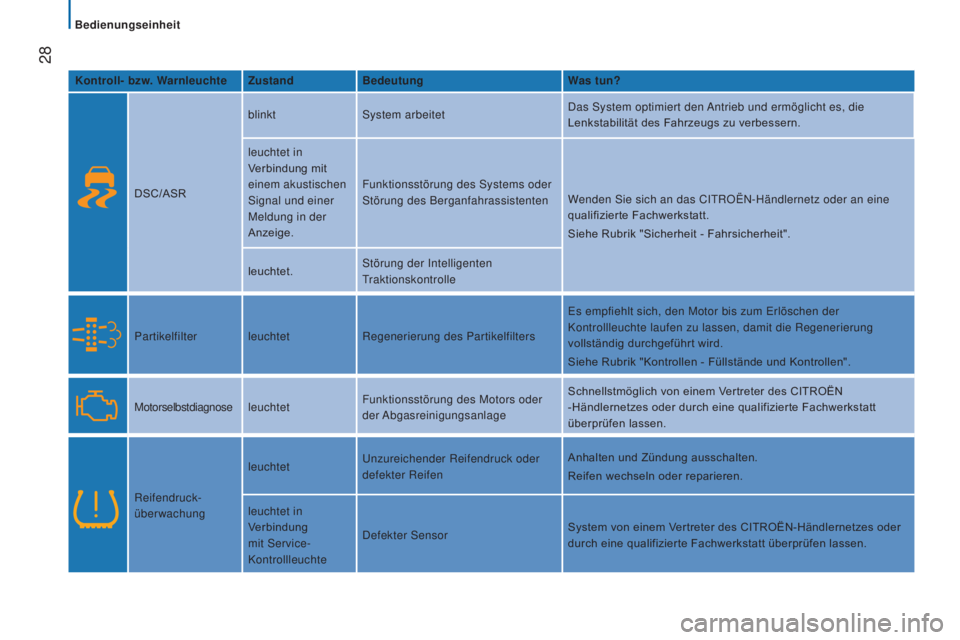

Kontroll- bzw. WarnleuchteZustandBedeutung Was tun?
DSC/ASR blinkt
System arbeitet Das System optimiert den Antrieb und ermöglicht es, die
Lenkstabilität des Fahrzeugs zu verbessern.
leuchtet in
Verbindung mit
einem akustischen
Signal und einer
Meldung in der
Anzeige. Funktionsstörung des Systems oder
Störung des Berganfahrassistenten
Wenden Sie sich an das CITROËN-Händlernetz oder an eine
qualifizierte Fachwerkstatt.
Siehe Rubrik "Sicherheit - Fahrsicherheit".
leuchtet. Störung der Intelligenten
Traktionskontrolle
Partikelfilter leuchtet Regenerierung des PartikelfiltersEs empfiehlt sich, den Motor bis zum Erlöschen der
Kontrollleuchte laufen zu lassen, damit die Regenerierung
vollständig durchgeführt wird.
Siehe Rubrik "Kontrollen - Füllstände und Kontrollen".
Motorselbstdiagnose leuchtet Funktionsstörung des Motors oder
der Abgasreinigungsanlage Schnellstmöglich von einem Vertreter des CITROËN
-Händlernetzes oder durch eine qualifizierte Fachwerkstatt
überprüfen lassen.
Reifendruck-
überwachung leuchtet
Unzureichender Reifendruck oder
defekter Reifen Anhalten und Zündung ausschalten.
Reifen wechseln oder reparieren.
leuchtet in
Verbindung
mit Service-
Kontrollleuchte Defekter Sensor
System von einem Vertreter des CITROËN-Händlernetzes oder
durch eine qualifizierte Fachwerkstatt überprüfen lassen.
Bedienungseinheit

Bedienungseinheit
29
Jumper_de_Chap02_Pret-a-Partir_ed01-2016
Kontroll- bzw. WarnleuchteZustandBedeutung Was tun?
Alarm des
Spurassistenten blinkt in Verbindung
mit einem
akustischen
Warnsignal Überfahren der linken Linie
Lenkrad nach links bzw. rechts drehen, um wieder in der Spur
zu fahren.
Überfahren der rechten Linie
Elektronische
Anlasssperre leuchtet
Der Zündschüssel wurde nicht
erkannt,
Anfahren nicht möglich Anderen Schlüssel verwenden und den defekten Schlüssel von
einem Vertreter des CITROËN.-Händlernetzes überprüfen lassen.
Siehe Rubrik "Startbereit - Türen".
leuchtet ca.
10
Sekunden beim
Einschalten der
Zündung Alarm ausgelöst
Schlösser von einem Vertreter des CITROËN-Händlernetzes
oder durch eine qualifizierte Fachwerkstatt überprüfen lassen.
Wasser im Diesel-
Kraftstofffilter leuchtet in
Verbindung mit
einer Meldung in der
Anzeige
Wasser im Kraftstofffilter
Filter von einem Verteter des CITROËN-Händlernetzes oder
durch eine qualifizierte Fachwerkstatt.
Siehe Rubrik "Kontrollen - Füllstände und Kontrollen".
AdBlue
®
leuchtet, blinkt dann
in Verbindung mit
einer Meldung in der
Anzeige Verringerung der Fahrreichweite Füllen Sie rasch AdBlue® auf.
Warten Sie nicht ab, bis die Reichweite 0 km beträgt - Sie
können den Motor dann nicht wieder anlassen!
Rubrik "Kontrollen - AdBlue
® ".
Kraftstoffreserve leuchtet, Zeiger im
roten Bereich E
angebrochene Kraftstoffreserve Möglichst bald nachtanken.
Die Kraftstoffreserve ist ein variabler Wert, da sie vom
Fahrstil, vom Straßenprofil, von der seit dem Aufleuchten der
Reserveleuchte vergangenen Zeit und der zurückgelegten
Entfernung abhängig ist.
blinkt Funktionsstörung des Systems Wenden Sie sich an einen Vertreter des CITROËN -

Händlernetzes oder an eine qualifizierte Fachwerkstatt.
2
STARTBEREIT

30
Jumper_de_Chap02_Pret-a-Partir_ed01-2016

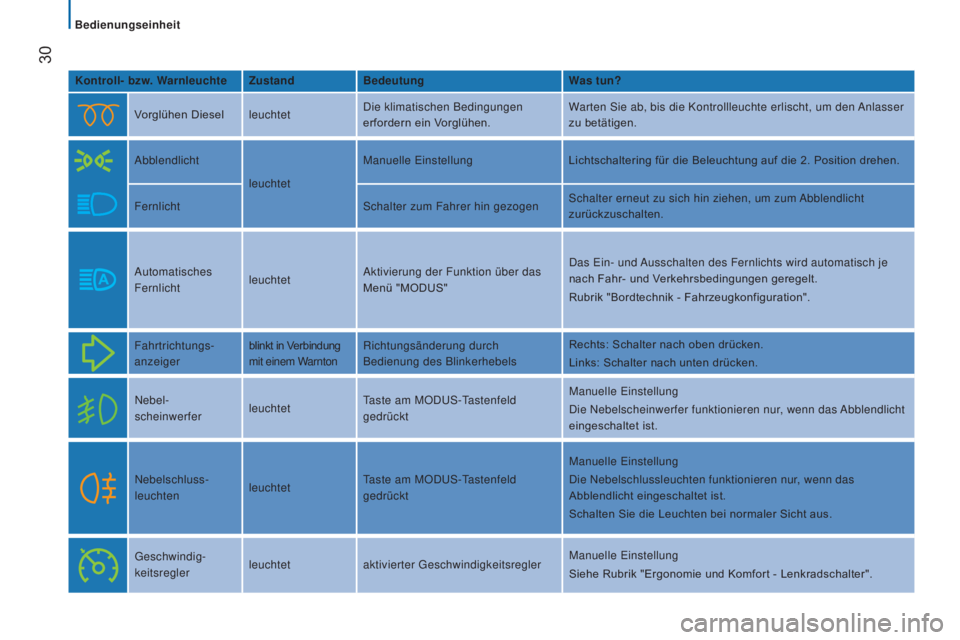

Kontroll- bzw. WarnleuchteZustandBedeutung Was tun?
Vorglühen Diesel leuchtetDie klimatischen Bedingungen
erfordern ein Vorglühen. Warten Sie ab, bis die Kontrollleuchte erlischt, um den Anlasser
zu betätigen.
Abblendlicht leuchtetManuelle Einstellung
Lichtschaltering für die Beleuchtung auf die 2. Position drehen.
Fernlicht Schalter zum Fahrer hin gezogenSchalter erneut zu sich hin ziehen, um zum Abblendlicht
zurückzuschalten.
Automatisches
Fernlicht leuchtetAktivierung der Funktion über das
Menü "MODUS" Das Ein- und Ausschalten des Fernlichts wird automatisch je
nach Fahr- und Verkehrsbedingungen geregelt.
Rubrik "Bordtechnik - Fahrzeugkonfiguration".
Fahrtrichtungs-
anzeiger blinkt in Verbindung
mit einem WarntonRichtungsänderung durch
Bedienung des Blinkerhebels Rechts: Schalter nach oben drücken.
Links: Schalter nach unten drücken.
Nebel-
scheinwerfer leuchtetTaste am MODUS-Tastenfeld
gedrückt Manuelle Einstellung
Die Nebelscheinwerfer funktionieren nur, wenn das Abblendlicht
eingeschaltet ist.
Nebelschluss-
leuchten leuchtetTaste am MODUS-Tastenfeld
gedrückt Manuelle Einstellung
Die Nebelschlussleuchten funktionieren nur, wenn das
Abblendlicht eingeschaltet ist.
Schalten Sie die Leuchten bei normaler Sicht aus.
Geschwindig-
keitsregler leuchtet
aktivierter Geschwindigkeitsregler Manuelle Einstellung
Siehe Rubrik "Ergonomie und Komfort - Lenkradschalter".
