2017 CITROEN JUMPER Betriebsanleitungen (in German)

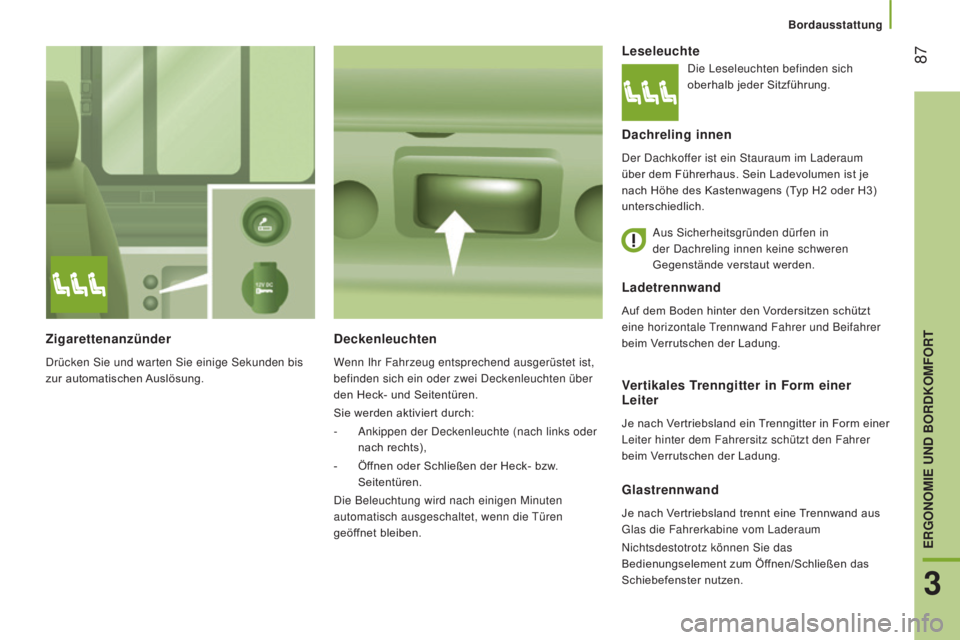

Bordausstattung
87
Jumper_de_Chap03_Ergo-et-confort_ed01-2016
Vertikales Trenngitter in Form einer
Leiter
Je nach Vertriebsland ein Trenngitter in Form einer
Leiter hinter dem Fahrersitz schützt den Fahrer
beim Verrutschen der Ladung.
Leseleuchte
Dachreling innen
Der Dachkoffer ist ein Stauraum im Laderaum
über dem Führerhaus. Sein Ladevolumen ist je
nach Höhe des Kastenwagens (Typ H2 oder H3)
unterschiedlich.
Glastrennwand
Je nach Vertriebsland trennt eine Trennwand aus
Glas die Fahrerkabine vom Laderaum
Nichtsdestotrotz können Sie das
Bedienungselement zum Öffnen/Schließen das
Schiebefenster nutzen.
Zigarettenanzünder
Drücken Sie und warten Sie einige Sekunden bis
zur automatischen Auslösung.
Deckenleuchten
Wenn Ihr Fahrzeug entsprechend ausgerüstet ist,
befinden sich ein oder zwei Deckenleuchten über
den Heck- und Seitentüren.
Sie werden aktiviert durch:
-

Ankippen der Deckenleuchte (nach links oder

nach rechts),
-

Öf
fnen oder Schließen der Heck- bzw.
Seitentüren.
Die Beleuchtung wird nach einigen Minuten
automatisch ausgeschaltet, wenn die Türen
geöffnet bleiben. Aus Sicherheitsgründen dürfen in
der Dachreling innen keine schweren
Gegenstände verstaut werden.
Die Leseleuchten befinden sich
oberhalb jeder Sitzführung.
Ladetrennwand
Auf dem Boden hinter den Vordersitzen schützt
eine horizontale Trennwand Fahrer und Beifahrer
beim Verrutschen der Ladung.
3
ERGONOMIE UND BORDKOMFORT

88
Jumper_de_Chap03_Ergo-et-confort_ed01-2016
Seitliche Schiebefenster
Je nach Fahrzeugausrüstung können die
Seitenfenster in der 2. Reihe geöffnet werden.
Drücken Sie die beiden Bedienelemente
zusammen und schieben Sie das Fenster auf.
Handlampe
Wenn Ihr Fahrzeug damit ausgestattet ist, befindet
sich die magnetische Handlampe in Höhe der
hinteren Deckenleuchte.
Die Mitte des Handlampenfußes ist mit einer
Beleuchtung ausgestattet.
Nehmen Sie die Lampe von ihrem Fuß ab, indem
Sie auf den Knopf drücken und anschließend um
90 Grad nach unten schwenken.
Zum Einschalten der Lampe, Schalter nach vorne
schieben.
Entfernen Sie zum Wechseln der vier Akkus
(Typ NiMH) die Schutzkappe an der Handlampe. Bei stehendem Fahrzeug, Schlüssel im
Zündschloss oder abgezogen, werden
Aufladen bzw. Leuchtvorgang der Handlampe nach
ungefähr 15 Minuten automatisch unterbrochen.
Bei fahrendem Fahrzeug laden sich die Akkus der
Handlampe automatisch auf. Um die Lampe wieder anzubringen, stecken Sie
sie in die Einkerbungen am Fuß und drehen Sie
sie nach oben.
Während der Fahrt muss das Fenster
geschlossen oder in einer Zwischenposition
arretiert sein.
Lassen Sie keine langen Gegenstände durch das
Fenster nach außen ragen.
Bordausstattung

Bordausstattung
89
Jumper_de_Chap03_Ergo-et-confort_ed01-2016
AUSSTATTUNGEN AUSSEN
Schmutzfänger
Je nach Vertriebsland ermöglicht ein Schutzgitter,
das innen an der vorderen Stoßstange befestigt ist,
die Motorteile gegen Steinschlag ... zu schützen.
Schneeschutzgitter
Je nach Vertriebsland verhindern Schaumelemente
ein Eindringen von Kälte oder Schnee in den
Motorraum.
Diese befinden sich außen an jedem
Scheinwerfereinsatz und sind am Querträger
oberhalb des Kühlers befestigt.
Um Sie zu entfernen, ziehen Sie sie seitlich nach
außen aus dem Fahrzeug heraus.
Einklappbarer Tritt
Um das Ein- und Aussteigen der Beifahrer auf der
Rückbank zu erleichtern, kann Ihr Fahrzeug mit
einem Tritt ausgestattet sein, der sich beim Öffnen
der seitlichen Schiebetür ausklappt.
3
ERGONOMIE UND BORDKOMFORT

90
Jumper_de_Chap03_Ergo-et-confort_ed01-2016

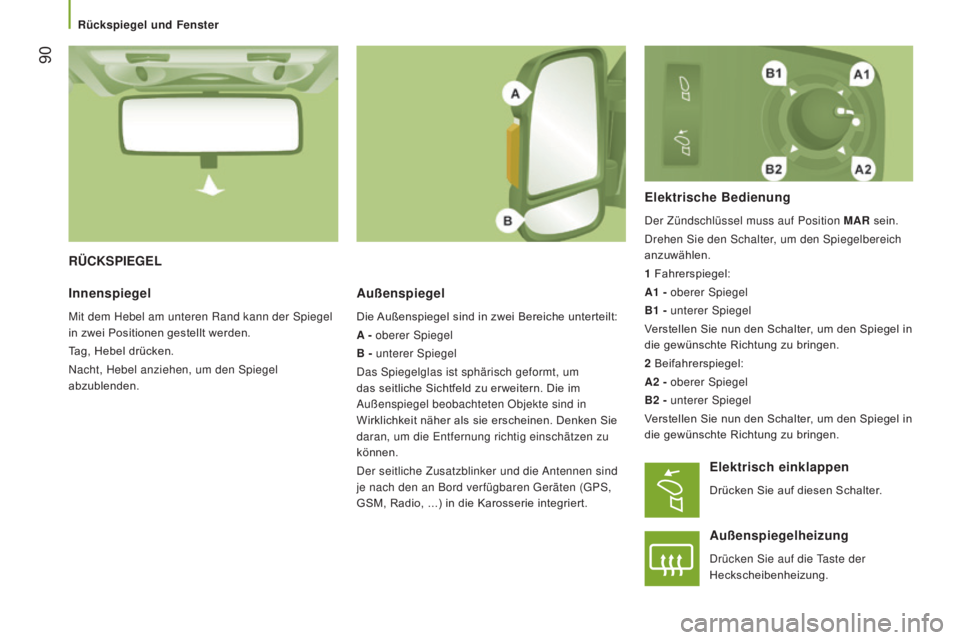

RÜCKSPIEGELAußenspiegel
Die Außenspiegel sind in zwei Bereiche unterteilt:
A - oberer Spiegel
B - unterer Spiegel
Das Spiegelglas ist sphärisch geformt, um
das seitliche Sichtfeld zu erweitern. Die im
Außenspiegel beobachteten Objekte sind in
Wirklichkeit näher als sie erscheinen. Denken Sie
daran, um die Entfernung richtig einschätzen zu
können.
Der seitliche Zusatzblinker und die Antennen sind
je nach den an Bord verfügbaren Geräten (GPS,
GSM, Radio, ...) in die Karosserie integriert.
Elektrische Bedienung
Der Zündschlüssel muss auf Position MAR sein.
Drehen Sie den Schalter, um den Spiegelbereich
anzuwählen.
1

Fahrerspiegel:
A1

- oberer Spiegel
B1
- unterer Spiegel
Verstellen Sie nun den Schalter, um den Spiegel in
die gewünschte Richtung zu bringen.
2

Beifahrerspiegel:
A2

- oberer Spiegel
B2
- unterer Spiegel
Verstellen Sie nun den Schalter, um den Spiegel in
die gewünschte Richtung zu bringen.
Innenspiegel
Mit dem Hebel am unteren Rand kann der Spiegel
in zwei Positionen gestellt werden.
Tag, Hebel drücken.
Nacht, Hebel anziehen, um den Spiegel
abzublenden.
Elektrisch einklappen
Drücken Sie auf diesen Schalter.
Außenspiegelheizung
Drücken Sie auf die Taste der
Heckscheibenheizung.
Rückspiegel und Fenster

Rückspiegel und Fenster
91
Jumper_de_Chap03_Ergo-et-confort_ed01-2016

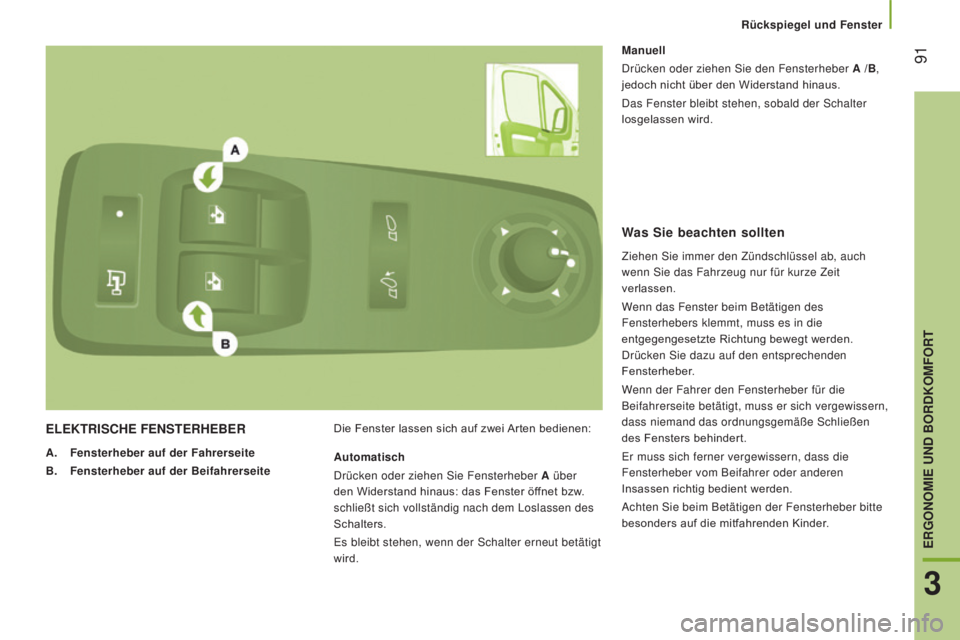

ELEKTRISCHE FENSTERHEBER
A. Fensterheber auf der Fahrerseite
B.
Fensterheber auf der Beifahrerseite Die Fenster lassen sich auf zwei

Arten bedienen:Manuell
Drücken oder ziehen Sie den Fensterheber A
/B,
jedoch nicht über den Widerstand hinaus.
Das Fenster bleibt stehen, sobald der Schalter
losgelassen wird.
Automatisch
Drücken oder ziehen Sie Fensterheber A über
den Widerstand hinaus: das Fenster öffnet bzw.
schließt sich vollständig nach dem Loslassen des
Schalters.
Es bleibt stehen, wenn der Schalter erneut betätigt
wird.
Was Sie beachten sollten
Ziehen Sie immer den Zündschlüssel ab, auch
wenn Sie das Fahrzeug nur für kurze Zeit
verlassen.
Wenn das Fenster beim Betätigen des
Fensterhebers klemmt, muss es in die
entgegengesetzte Richtung bewegt werden.
Drücken Sie dazu auf den entsprechenden
Fensterheber.
Wenn der Fahrer den Fensterheber für die
Beifahrerseite betätigt, muss er sich vergewissern,
dass niemand das ordnungsgemäße Schließen
des Fensters behindert.
Er muss sich ferner vergewissern, dass die
Fensterheber vom Beifahrer oder anderen
Insassen richtig bedient werden.
Achten Sie beim Betätigen der Fensterheber bitte
besonders auf die mitfahrenden Kinder.
3
ERGONOMIE UND BORDKOMFORT

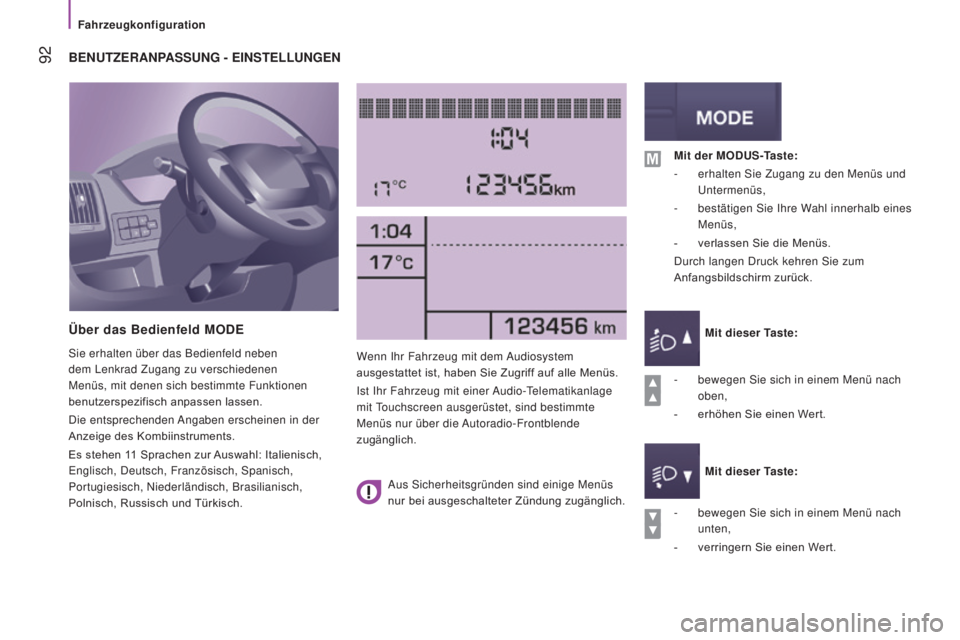

92BENUTZERANPASSUNG - EINSTELLUNGEN
Über das Bedienfeld MODE
Sie erhalten über das Bedienfeld neben
dem Lenkrad Zugang zu verschiedenen
Menüs, mit denen sich bestimmte Funktionen
benutzerspezifisch anpassen lassen.
Die entsprechenden Angaben erscheinen in der
Anzeige des Kombiinstruments.
Es stehen 11 Sprachen zur Auswahl: Italienisch,
Englisch, Deutsch, Französisch, Spanisch,
Portugiesisch, Niederländisch, Brasilianisch,
Polnisch, Russisch und Türkisch. Wenn Ihr Fahrzeug mit dem Audiosystem
ausgestattet ist, haben Sie Zugriff auf alle Menüs.
Ist Ihr Fahrzeug mit einer Audio-Telematikanlage
mit Touchscreen ausgerüstet, sind bestimmte
Menüs nur über die Autoradio-Frontblende
zugänglich.
-

bewegen Sie sich in einem Menü nach

unten,
-

verringern Sie einen W
ert.
Mit der MODUS-Taste:
-

erhalten Sie Zugang zu den Menüs und

Untermenüs,
-
bestätigen Sie Ihre W
ahl innerhalb eines
Menüs,
-
verlassen Sie die Menüs.
Durch langen Druck kehren Sie zum

Anfangsbildschirm zurück.
Mit dieser Taste:
Mit dieser Taste:
-

bewegen Sie sich in einem Menü nach

oben,
-

erhöhen Sie einen W
ert.
Aus Sicherheitsgründen sind einige Menüs
nur bei ausgeschalteter Zündung zugänglich.
Fahrzeugkonfiguration

93
Fahrzeugkonfiguration
Jumper_de_Chap04_Technologie-a-bord_ed01-2016

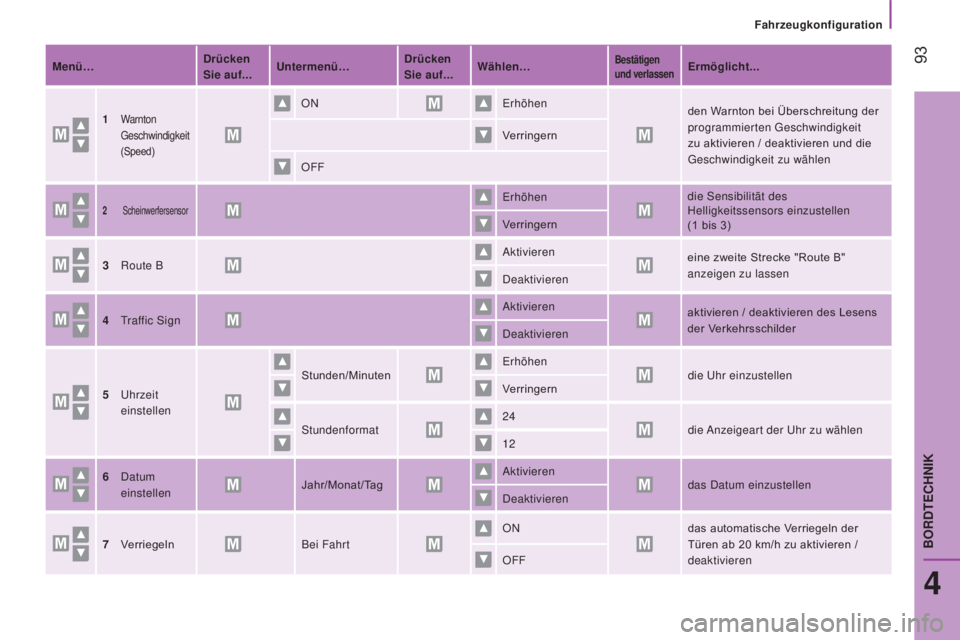

Menü…Drücken
Sie auf...Untermenü… Drücken
Sie auf...Wählen…Bestätigen
und verlassenErmöglicht...
1
Warnton
Geschwindigkeit
(Speed)ON Erhöhen
den Warnton bei Überschreitung der
programmierten Geschwindigkeit
zu aktivieren / deaktivieren und die
Geschwindigkeit zu wählen
Verringern
OFF
2 ScheinwerfersensorErhöhen die Sensibilität des
Helligkeitssensors einzustellen

(1
bis 3)
Verringern
3
Route B Aktivieren
eine zweite Strecke "Route B"


anzeigen zu lassen
Deaktivieren
4
T

raffic Sign Aktivieren
aktivieren / deaktivieren des Lesens
der Verkehrsschilder
Deaktivieren
5


Uhrzeit
einstellen Stunden/Minuten
Erhöhen
die Uhr einzustellen
Verringern
Stundenformat 24
die Anzeigeart der Uhr zu wählen
12
6


Datum
einstellen Jahr/Monat/Tag Aktivieren
das Datum einzustellen
Deaktivieren
7
V

erriegeln Bei Fahrt ON
das automatische Verriegeln der
Türen ab 20
km/h zu aktivieren /
deaktivieren
OFF
4
BORDTECHNIK

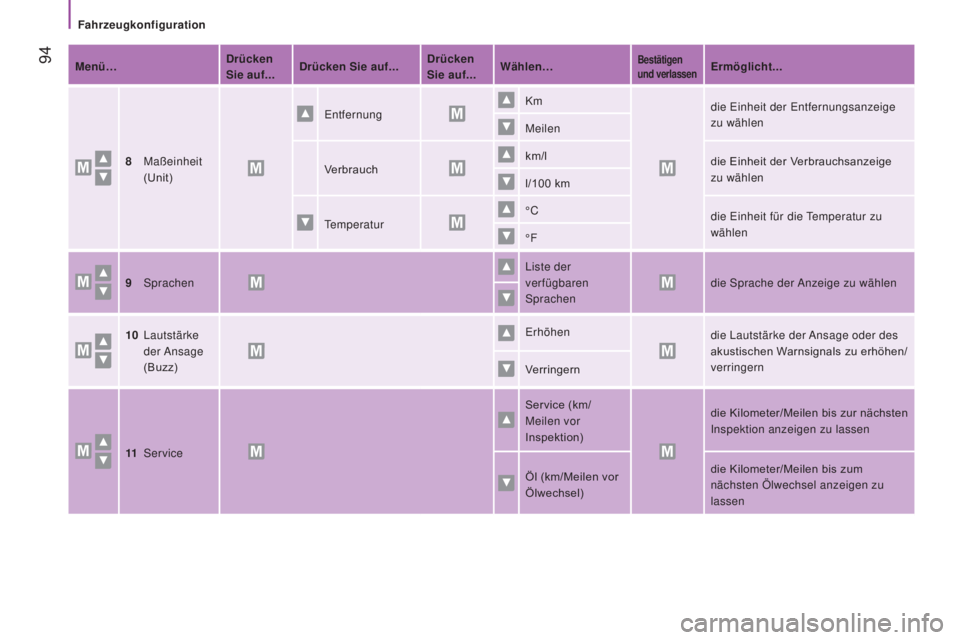

94Menü…Drücken
Sie auf...Drücken Sie auf... Drücken
Sie auf...Wählen…Bestätigen
und verlassenErmöglicht...
8
Maßeinheit


(Unit) Entfernung
Km
die Einheit der Entfernungsanzeige
zu wählen
Meilen
Verbrauch km/l
die Einheit der Verbrauchsanzeige
zu wählen
l/100

km
Temperatur °C
die Einheit für die Temperatur zu
wählen
°F
9
Sprachen Liste der


verfügbaren
Sprachen die Sprache der Anzeige zu wählen
10

Lautstärke


der Ansage
(Buzz) Erhöhen
die Lautstärke der Ansage oder des
akustischen Warnsignals zu erhöhen/
verringern
Verringern
11
Service Service (km/
Meilen vor


Inspektion) die Kilometer/Meilen bis zur nächsten
Inspektion anzeigen zu lassen
Öl (km/Meilen vor
Ölwechsel) die Kilometer/Meilen bis zum
nächsten Ölwechsel anzeigen zu
lassen
Fahrzeugkonfiguration
