BESONDERHEITEN
10

208
Jumper_de_Chap10_Particularites_ed01-2016

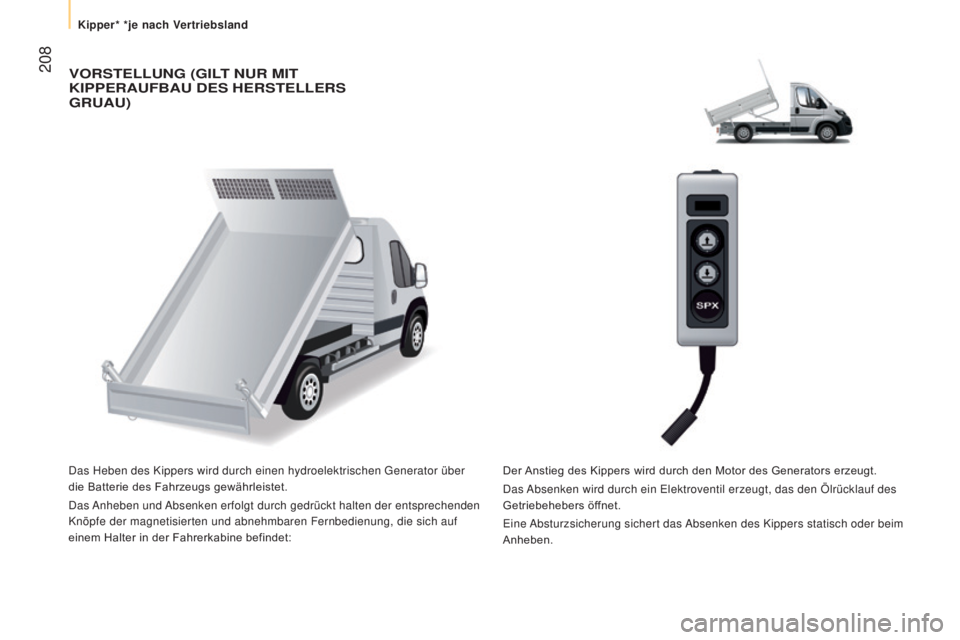

VORSTELLUNG (GILT NUR MIT
K IPPERAUFBAU DES H ERSTELLERS
G
RUAU )
Das Heben des Kippers wird durch einen hydroelektrischen Generator üb\
er
die Batterie des Fahrzeugs gewährleistet.
Das Anheben und Absenken erfolgt durch gedrückt halten der entsprechenden
Knöpfe der magnetisierten und abnehmbaren Fernbedienung, die sich auf\

einem Halter in der Fahrerkabine befindet: Der Anstieg des Kippers wird durch den Motor des Generators erzeugt.
Das Absenken wird durch ein Elektroventil erzeugt, das den Ölrücklauf \
des
Getriebehebers öffnet.
Eine Absturzsicherung sichert das Absenken des Kippers statisch oder beim
Anheben.
Kipper* *je nach Vertriebsland

209
Kipper* *je nach Vertriebsland
Jumper_de_Chap10_Particularites_ed01-2016
● Vergewissern Sie sich, dass beim Laden keine Personen oder Hindernisse (am Boden oder in der Höhe) im Weg sind.
●

Lassen Sie den Kipper niemals oben, wenn Sie ihn nicht verwende
n.
●

Nehmen Sie den Kippvorgang nur vor
, wenn der obere Teil der Bordwand
hinten blockiert ist.
●

Halten Sie die Nutzlast ein, die auf der
Taraplakette auf Ihrem Fahrzeug
angegeben ist.
●

Prüfen Sie regelmäßig, dass die
Aufhängungen in gutem Zustand sind
und die Reifen mit dem empfohlenen Reifendruck befüllt sind.
●

V
erteilen Sie die Last gleichmäßig auf dem Kipper.
●

T
ransportieren Sie homogene Produkte, die leicht abfließen.

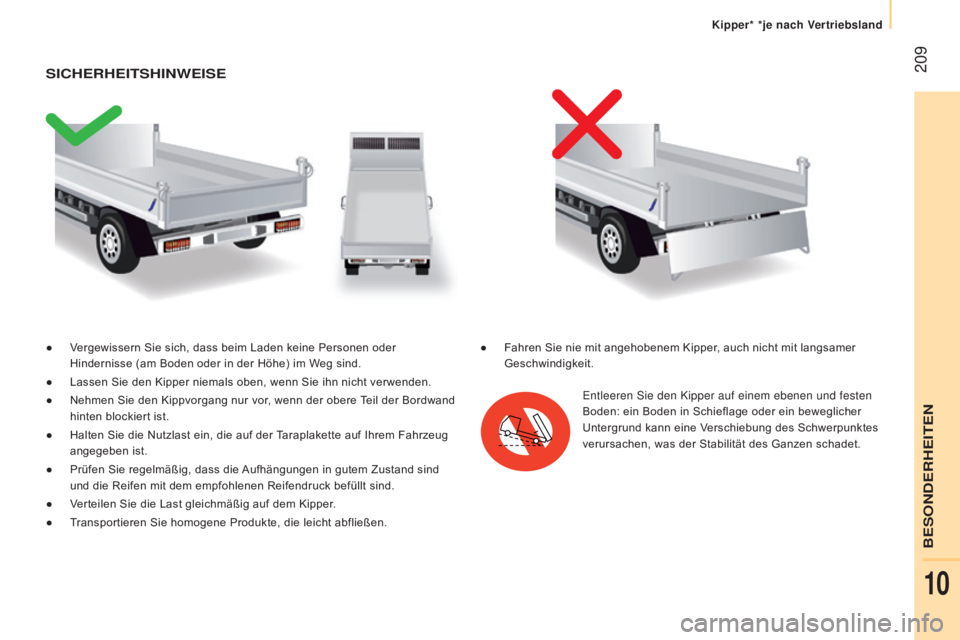

SICHERHEITSHINWEISE
Entleeren Sie den Kipper auf einem ebenen und festen
Boden: ein Boden in Schieflage oder ein beweglicher
Untergrund kann eine Verschiebung des Schwerpunktes
verursachen, was der Stabilität des Ganzen schadet.
●

Fahren Sie nie mit angehobenem Kipper
, auch nicht mit langsamer
Geschwindigkeit.
BESONDERHEITEN
10

210
Jumper_de_Chap10_Particularites_ed01-2016

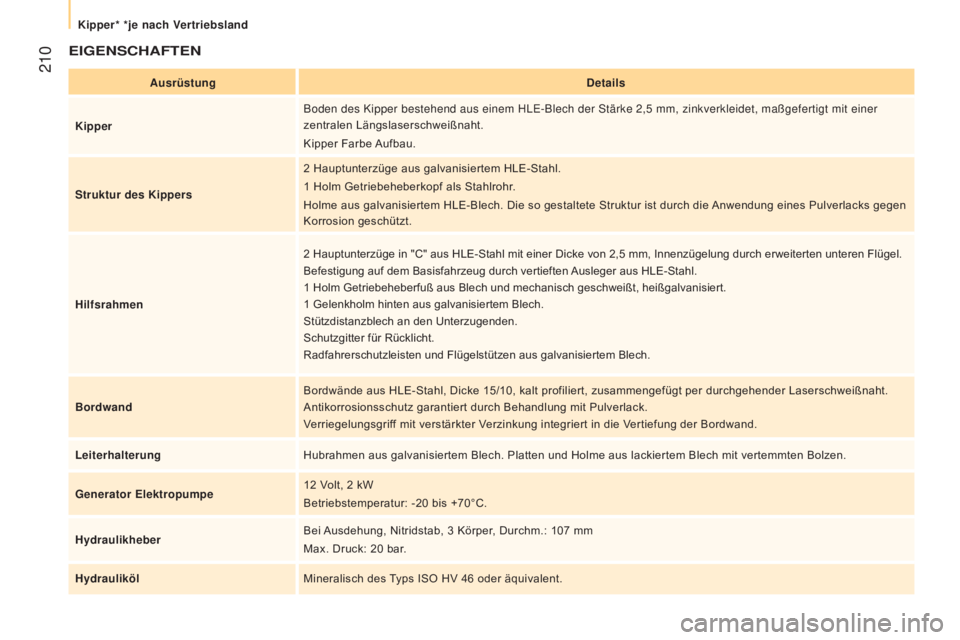

EIGENSCHAFTEN
AusrüstungDetails
Kipper Boden des Kipper bestehend aus einem HLE-Blech der Stärke 2,5
mm, zinkverkleidet, maßgefertigt mit einer
zentralen Längslaserschweißnaht.
Kipper Farbe Aufbau.
Struktur des Kippers 2
Hauptunterzüge aus galvanisiertem HLE-Stahl.
1
Holm Getriebeheberkopf als Stahlrohr.
Holme aus galvanisiertem HLE-Blech. Die so gestaltete Struktur ist durch die Anwendung eines Pulverlacks gegen
Korrosion geschützt.
Hilfsrahmen 2
Hauptunterzüge in "C" aus HLE-Stahl mit einer Dicke von 2,5 mm, Innenzügelung durch erweiterten unteren Flügel.
Befestigung auf dem Basisfahrzeug durch vertieften Ausleger aus HLE-Stahl.
1
Holm Getriebeheberfuß aus Blech und mechanisch geschweißt, heißgalvanisiert.
1
Gelenkholm hinten aus galvanisiertem Blech.
Stützdistanzblech an den Unterzugenden.
Schutzgitter für Rücklicht.
Radfahrerschutzleisten und Flügelstützen aus galvanisiertem Blech.
Bordwand Bordwände aus HLE-Stahl, Dicke 15/10, kalt profiliert, zusammengefügt per durchgehender Laserschweißnaht.
Antikorrosionsschutz garantiert durch Behandlung mit Pulverlack.
Verriegelungsgriff mit verstärkter Verzinkung integriert in die Vertiefung der Bordwand.
Leiterhalterung Hubrahmen aus galvanisiertem Blech. Platten und Holme aus lackiertem Blech mit vertemmten Bolzen.
Generator Elektropumpe 12
Volt, 2 kW
Betriebstemperatur: -20
bis +70°C.
Hydraulikheber Bei Ausdehung, Nitridstab, 3
Körper, Durchm.: 107 mm
Max. Druck: 20
bar.
Hydrauliköl Mineralisch des Typs ISO HV 46
oder äquivalent.
Kipper* *je nach Vertriebsland

2 11
Kipper* *je nach Vertriebsland
Jumper_de_Chap10_Particularites_ed01-2016
KIPPER (in mm)
Nutzlänge3
200
Länge über alles 3
450
Nutzbreite 2
000
Breite über alles 2
100
Höhe der Bordkanten 350
Gewicht der Umsetzung (in kg) 550

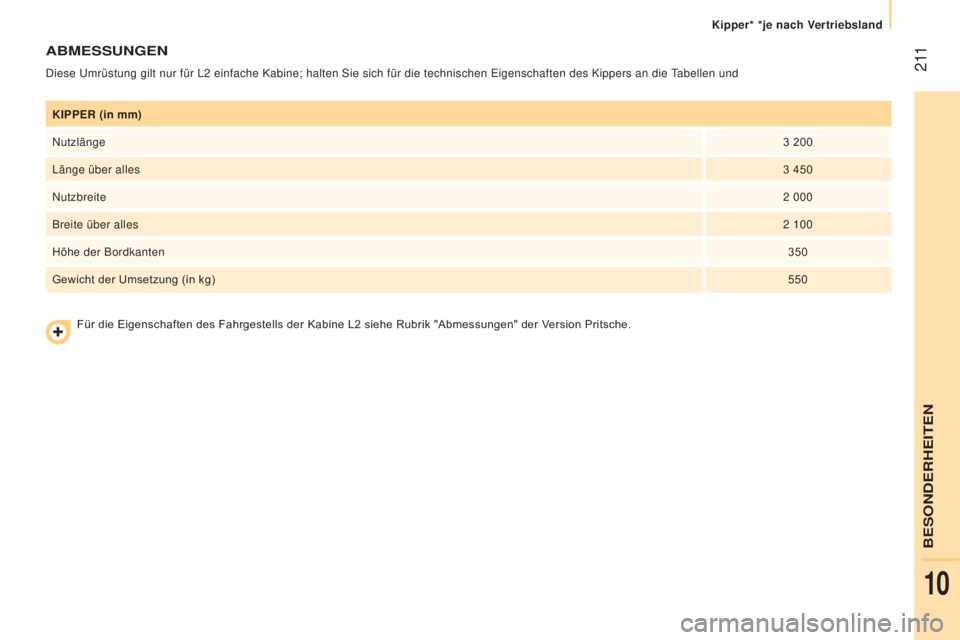

ABMESSUNGEN
Diese Umrüstung gilt nur für L2 einfache Kabine; halten Sie sich für die technischen Eigenschaften de\
s Kippers an die Tabellen und
Für die Eigenschaften des Fahrgestells der Kabine L2 siehe Rubrik "Abmessungen" der Version Pritsche.
BESONDERHEITEN
10

212
Jumper_de_Chap10_Particularites_ed01-2016

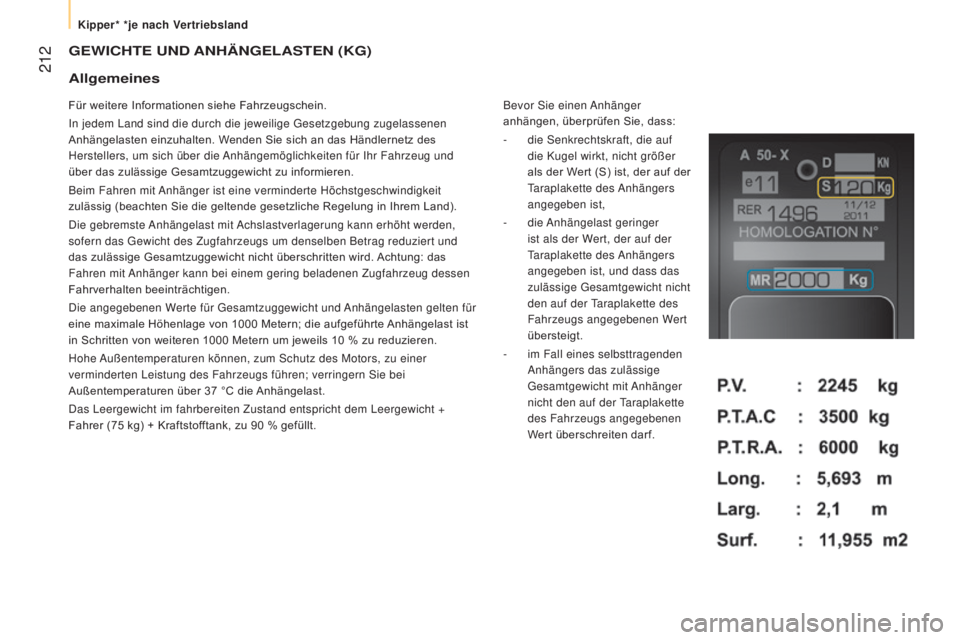

GEWICHTE UND ANHäNGELASTEN (KG)
Für weitere Informationen siehe Fahrzeugschein.
In jedem Land sind die durch die jeweilige Gesetzgebung zugelassenen
Anhängelasten einzuhalten. Wenden Sie sich an das Händlernetz des
Herstellers, um sich über die Anhängemöglichkeiten für Ihr Fahrzeug und
über das zulässige Gesamtzuggewicht zu informieren.
Beim Fahren mit Anhänger ist eine verminderte Höchstgeschwindigkeit
zulässig (beachten Sie die geltende gesetzliche Regelung in Ihrem Land).
Die gebremste Anhängelast mit Achslastverlagerung kann erhöht werden,
sofern das Gewicht des Zugfahrzeugs um denselben Betrag reduziert und
das zulässige Gesamtzuggewicht nicht überschritten wird. Achtung: das
Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen
Fahrverhalten beeinträchtigen.
Die angegebenen Werte für Gesamtzuggewicht und Anhängelasten gelten für
eine maximale Höhenlage von 1000 Metern; die aufgeführte Anhängelast ist
in Schritten von weiteren 1000
Metern um jeweils 10 % zu reduzieren.
Hohe Außentemperaturen können, zum Schutz des Motors, zu einer
verminderten Leistung des Fahrzeugs führen; verringern Sie bei
Außentemperaturen über 37
°C die Anhängelast.
Das Leergewicht im fahrbereiten Zustand entspricht dem Leergewicht +
Fahrer (75
kg) + Kraftstofftank, zu 90 % gefüllt. Bevor Sie einen Anhänger
anhängen, überprüfen Sie, dass:
-

die Senkrechtskraft, die auf

die Kugel wirkt, nicht größer
als der Wert (S) ist, der auf der
Taraplakette des Anhängers
angegeben ist,
-

die Anhängelast
geringer
ist als der Wert, der auf der
Taraplakette des Anhängers
angegeben ist, und dass das
zulässige Gesamtgewicht nicht
den auf der Taraplakette des
Fahrzeugs angegebenen Wert
übersteigt.
-

im Fall eines selbsttragenden

Anhängers das zulässige
Gesamtgewicht mit Anhänger
nicht den auf der Taraplakette
des Fahrzeugs angegebenen
Wert überschreiten darf.
Allgemeines
Kipper* *je nach Vertriebsland

213
Kipper* *je nach Vertriebsland
Jumper_de_Chap10_Particularites_ed01-2016
HyDRAULIKSySTEM
Diese Vorsichtsmaßnahmen sind für alle Eingriffe am Hydrauliksystem
obligatorisch.
●
Bringen Sie bei Eingrif
fen in Verbindung mit der Wartung unter dem
Kipper diesen in die gesicherte Position auf seiner Abstützhalterung
(Position angegeben mit einem roten Pfeil unter dem Boden des
Kippers),
●

arbeiten Sie nie an einem Kipper
, der nicht abgestützt ist,
●

trennen Sie die Stromversorgung des Generators mit Hilfe des Sc
halters,
●

Fahrzeug im Stillstand, Motor ausgeschaltet. Aus Sicherheitsgründen ist es absolut nicht empfehlenswert, währen\
d


der Manöver oder der Wartungsarbeiten unter dem Kipper einzugreifen.
BESONDERHEITEN
10

214
Jumper_de_Chap10_Particularites_ed01-2016

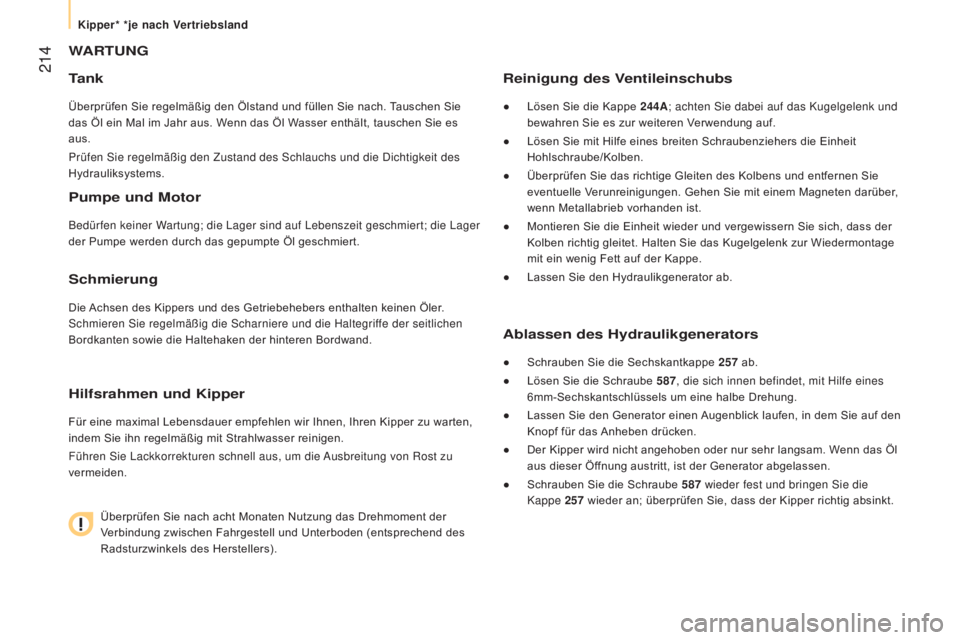

WARTUNG
T
ank
Überprüfen Sie regelmäßig den Ölstand und füllen Sie nach. Tauschen Sie
das Öl ein Mal im Jahr aus. Wenn das Öl Wasser enthält, tauschen Sie es
aus.
Prüfen Sie regelmäßig den Zustand des Schlauchs und die Dichtig\
keit des
Hydrauliksystems.
Pumpe und Motor
Bedürfen keiner Wartung; die Lager sind auf Lebenszeit geschmiert; die Lager
der Pumpe werden durch das gepumpte Öl geschmiert.
Schmierung
Die Achsen des Kippers und des Getriebehebers enthalten keinen Öler.
Schmieren Sie regelmäßig die Scharniere und die Haltegriffe der seitlichen
Bordkanten sowie die Haltehaken der hinteren Bordwand.
Hilfsrahmen und Kipper
Für eine maximal Lebensdauer empfehlen wir Ihnen, Ihren Kipper zu warten,
indem Sie ihn regelmäßig mit Strahlwasser reinigen.
Führen Sie Lackkorrekturen schnell aus, um die Ausbreitung von Rost zu
vermeiden.
Überprüfen Sie nach acht Monaten Nutzung das Drehmoment der
Verbindung zwischen Fahrgestell und Unterboden (entsprechend des
Radsturzwinkels des Herstellers).
Reinigung des Ventileinschubs
● Lösen Sie die Kappe 244A; achten Sie dabei auf das Kugelgelenk und
bewahren Sie es zur weiteren Verwendung auf.
●

Lösen Sie mit Hilfe eines breiten Schraubenziehers die Einheit

Hohlschraube/Kolben.
●

Überprüfen Sie das richtige Gleiten des Kolbens und entfernen S
ie
eventuelle Verunreinigungen. Gehen Sie mit einem Magneten darüber,
wenn Metallabrieb vorhanden ist.
●

Montieren Sie die Einheit wieder und vergewissern Sie sich, das
s der
Kolben richtig gleitet. Halten Sie das Kugelgelenk zur Wiedermontage
mit ein wenig Fett auf der Kappe.
●

Lassen Sie den Hydraulikgenerator ab.
Ablassen des Hydraulikgenerators
● Schrauben Sie die Sechskantkappe 257 ab.
●
Lösen Sie die Schraube
587, die sich innen befindet, mit Hilfe eines
6mm-Sechskantschlüssels um eine halbe Drehung.
●

Lassen Sie den Generator einen
Augenblick laufen, in dem Sie auf den
Knopf für das Anheben drücken.
●

Der Kipper wird nicht angehoben oder nur sehr langsam. W
enn das Öl
aus dieser Öffnung austritt, ist der Generator abgelassen.
●

Schrauben Sie die Schraube
587
wieder fest und bringen Sie die

Kappe 257

wieder an; überprüfen Sie, dass der Kipper richtig absinkt.
