Vorsichtsmaßnahmen ...
Jumper_de_Chap08_Aide-Rapide_ed01-2016
D
1

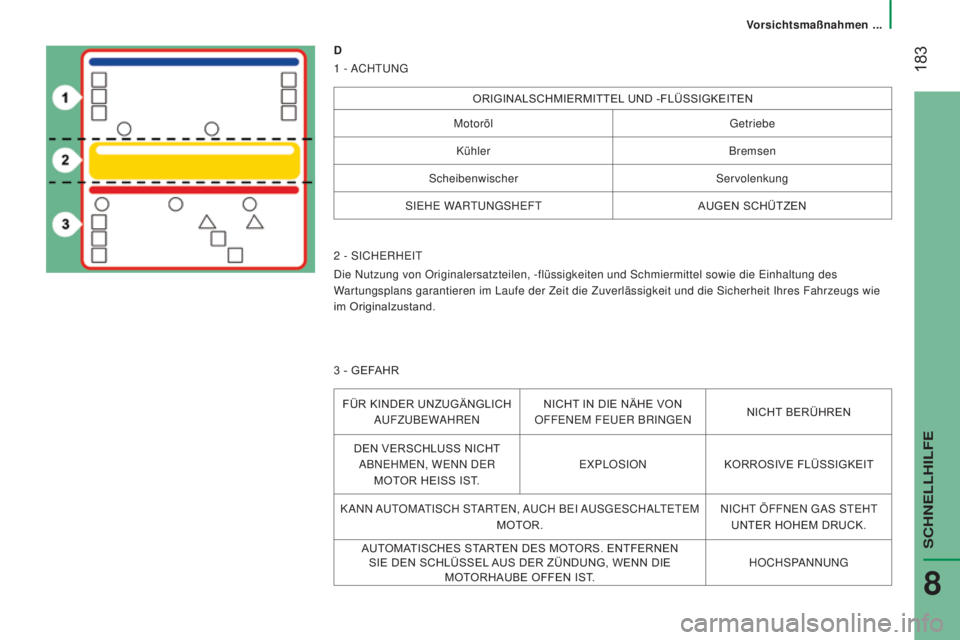

- ACHTUNG
ORIGINALSCHMIERMITTEL UND -FLÜSSIGKEITEN
Motoröl Getriebe
Kühler Bremsen
Scheibenwischer Servolenkung
SIEHE WARTUNGSHEFT AUGEN SCHÜTZEN
2

- SICHERHEIT
Die Nutzung von Originalersatzteilen, -flüssigkeiten und Schmiermitte\
l sowie die Einhaltung des
Wartungsplans garantieren im Laufe der Zeit die Zuverlässigkeit und di\
e Sicherheit Ihres Fahrzeugs wie
im Originalzustand.
3

- GEFAHR
FÜR KINDER UNZUGÄNGLICH AUFZUBEWAHREN NICHT IN DIE NÄHE VON
OFFENEM FEUER BRINGEN NICHT BERÜHREN
DEN VERSCHLUSS NICHT ABNEHMEN, WENN DER MOTOR HEISS IST. EXPLOSION
KORROSIVE FLÜSSIGKEIT
KANN AUTOMATISCH STARTEN, AUCH BEI AUSGESCHALTETEM MOTOR. NICHT ÖFFNEN GAS STEHT
UNTER HOHEM DRUCK.
AUTOMATISCHES STARTEN DES MOTORS. ENTFERNEN SIE DEN SCHLÜSSEL AUS DER ZÜNDUNG, WENN DIE MOTORHAUBE OFFEN IST. HOCHSPANNUNG
SCHNELLHILFE
8

184
Jumper_de_Chap08_Aide-Rapide_ed01-2016

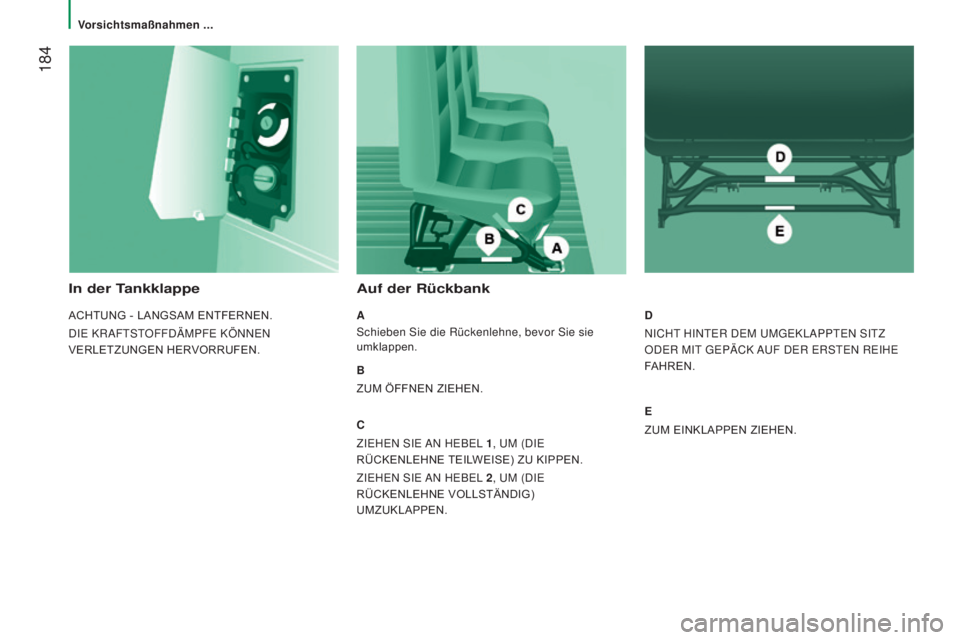

In der Tankklappe
ACHTUNG - LANGSAM ENTFERNEN.
DIE KRAFTSTOFFDÄMPFE KÖNNEN
VERLETZUNGEN HERVORRUFEN.
Auf der Rückbank
A
Schieben Sie die Rückenlehne, bevor Sie sie
umklappen.
B
ZUM ÖFFNEN ZIEHEN.
C
ZIEHEN SIE AN HEBEL 1, UM (DIE
RÜCKENLEHNE TEILWEISE) ZU KIPPEN.
ZIEHEN SIE AN HEBEL 2 , UM (DIE
RÜCKENLEHNE VOLLSTÄNDIG)
UMZUKLAPPEN. D
NICHT HINTER DEM UMGEKLAPPTEN SITZ
ODER MIT GEPÄCK AUF DER ERSTEN REIHE
FAHREN.
E
ZUM EINKLAPPEN ZIEHEN.

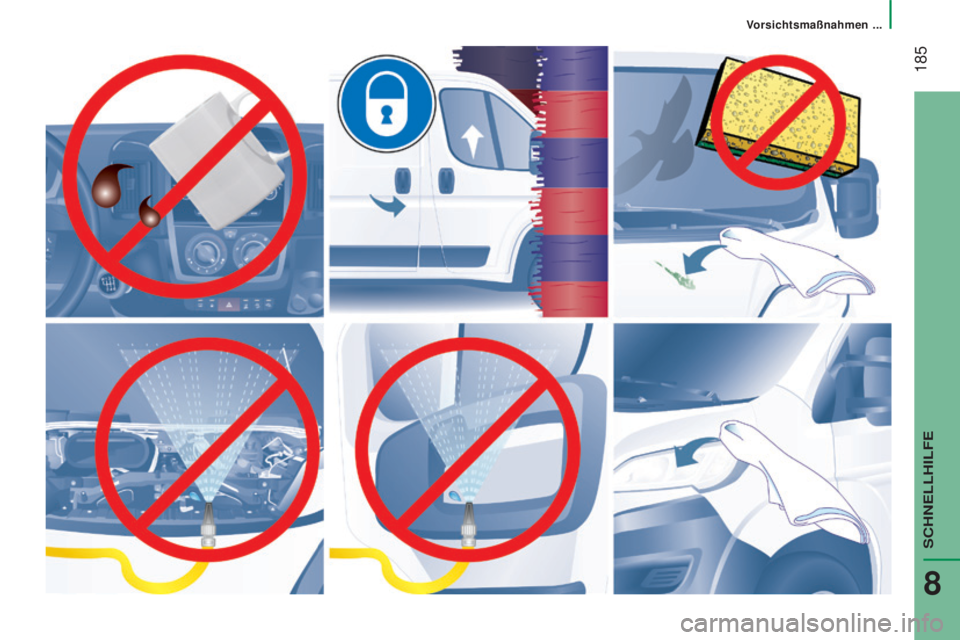

Vorsichtsmaßnahmen ...

185
Vorsichtsmaßnahmen ...
Jumper_de_Chap08_Aide-Rapide_ed01-2016
SCHNELLHILFE
8

186
Jumper_de_Chap09_Caracteristiques-Techniques_ed01-2016
Fahrzeugabmessungen

187
Fahrzeugabmessungen
Jumper_de_Chap09_Caracteristiques-Techniques_ed01-2016
ABMESSUNGENDie Abmessungen sind in Millimetern angegeben.
Ihr Fahrzeug ist in 4 Längen (L1..) und 3 Höhen (H1..) erhältlich. Die Abmessungen entnehmen Sie bitte den folgenden Tabellen:
KASTENWAGEN
L1 L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
L Länge über alles 4
9635
4135
9986
363
H Höhe über alles 2
254 2 522 2 254 2 522 2 522 2 760 2 522 2 760
A Radstand 3
0003
4504
035
B Vorderachsüberhang 948
C Hinterachsüberhang 1
0151
380
D Breite (mit/ohne Rückspiegel) 2
508 / 2 050
E Spurweite vorne 1
810
F Spurweite hinten 1
790
G Höhe der Ladeschwelle 535
bis 565
I Ladeflächenlänge innen 2
6703
1203
7054
070
J Maximale Ladehöhe innen 1
6621
9321
6621
932 1 9322
1721
9322
172
K Maximale Innenbreite 1
870
M Maximale Innenbreite zwischen den Radkästen 1
422
Ladevolumen (m
3) 89,5 10 11,5 13 15 15 17
9
TECHNISCHE DATEN

188
Jumper_de_Chap09_Caracteristiques-Techniques_ed01-2016

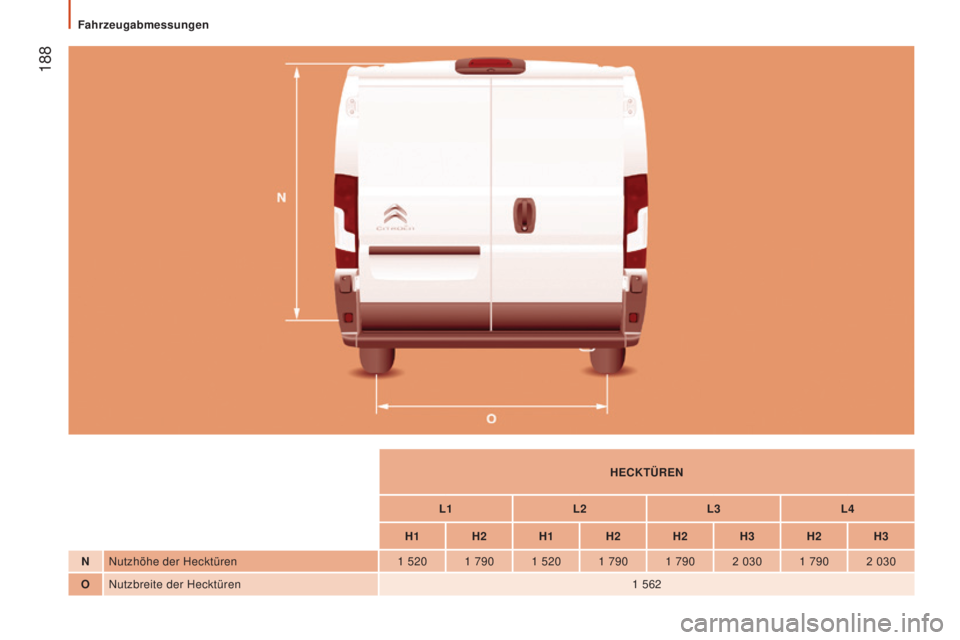

HECKTÜREN
L1 L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
N Nutzhöhe der Hecktüren 1

520 1

790 1

520 1

790 1 7902
0301
7902
030
O Nutzbreite der Hecktüren 1
562
Fahrzeugabmessungen

189
Fahrzeugabmessungen
Jumper_de_Chap09_Caracteristiques-Techniques_ed01-2016

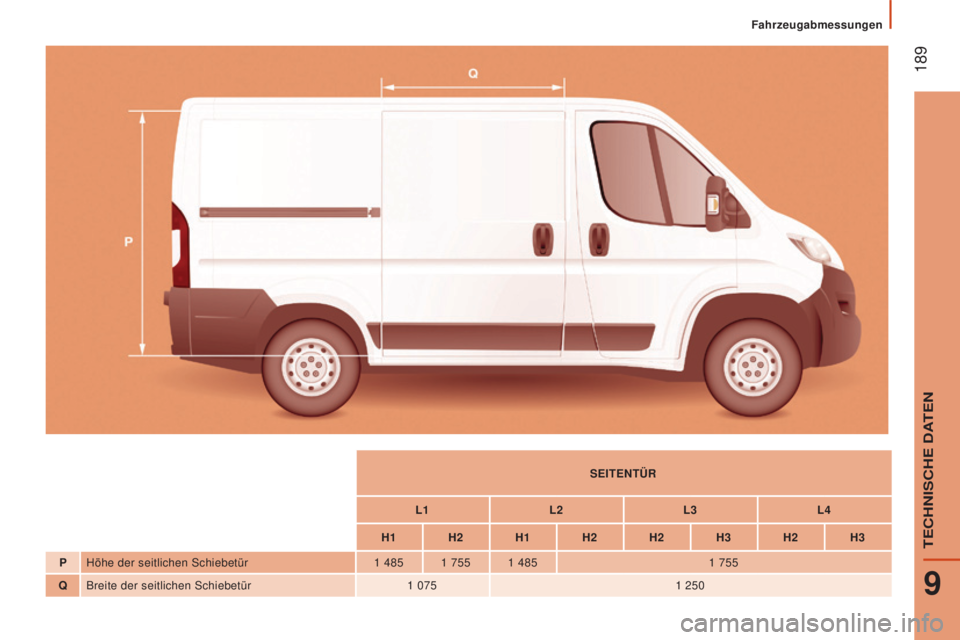

SEITENTÜR
L1 L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
P Höhe der seitlichen Schiebetür 1

485 1

755 1

485 1
755
Q Breite der seitlichen Schiebetür 1

075 1
250
9
TECHNISCHE DATEN

190
Jumper_de_Chap09_Caracteristiques-Techniques_ed01-2016

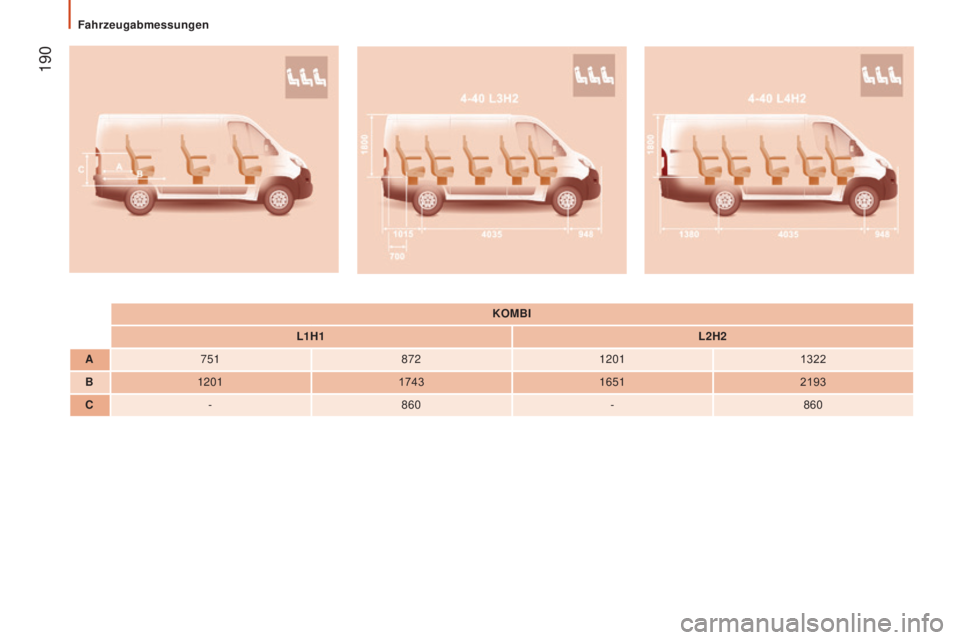

KOMBI
L1H1 L2H2
A 751 8721201 1322
B 1201 174316512193
C - 860 -860
