2017 CITROEN DS4 Navodila Za Uporabo (in Slovenian)

287
DS4_sl_Chap08_en-cas-de-panne_ed01-2016

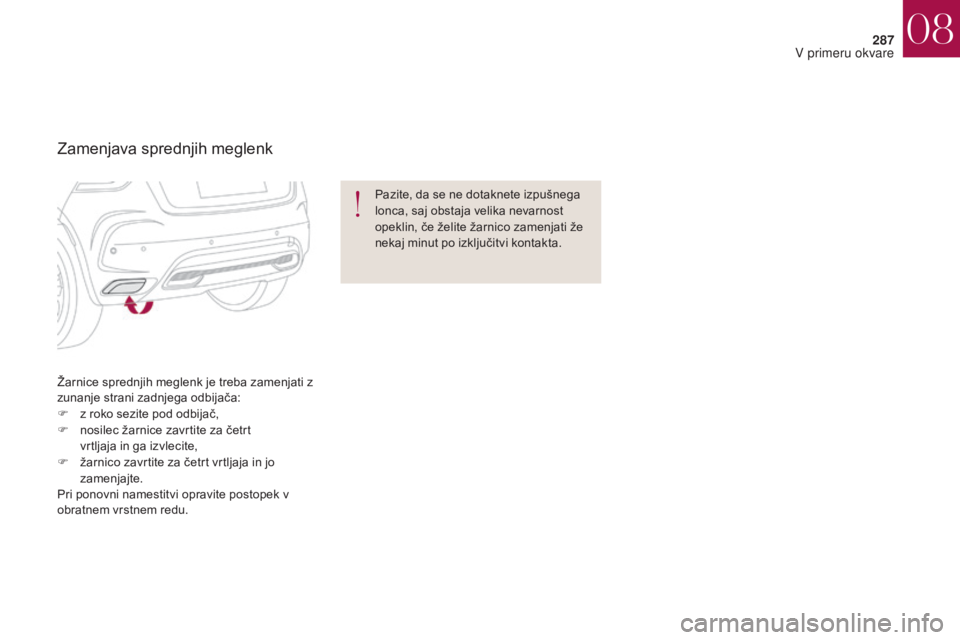

Žarnice sprednjih meglenk je treba zamenjati z
zunanje strani zadnjega odbijača:
F
z r
oko sezite pod odbijač,
F

n
osilec žarnice zavrtite za četrt
vrtljaja in ga izvlecite,
F

ž
arnico zavrtite za četrt vrtljaja in jo
zamenjajte.
Pri ponovni namestitvi opravite postopek v
obratnem vrstnem redu. Pazite, da se ne dotaknete izpušnega
lonca, saj obstaja velika nevarnost
opeklin, če želite žarnico zamenjati že
nekaj minut po izključitvi kontakta.
Zamenjava sprednjih meglenk
08
V primeru okvare

288
DS4_sl_Chap08_en-cas-de-panne_ed01-2016

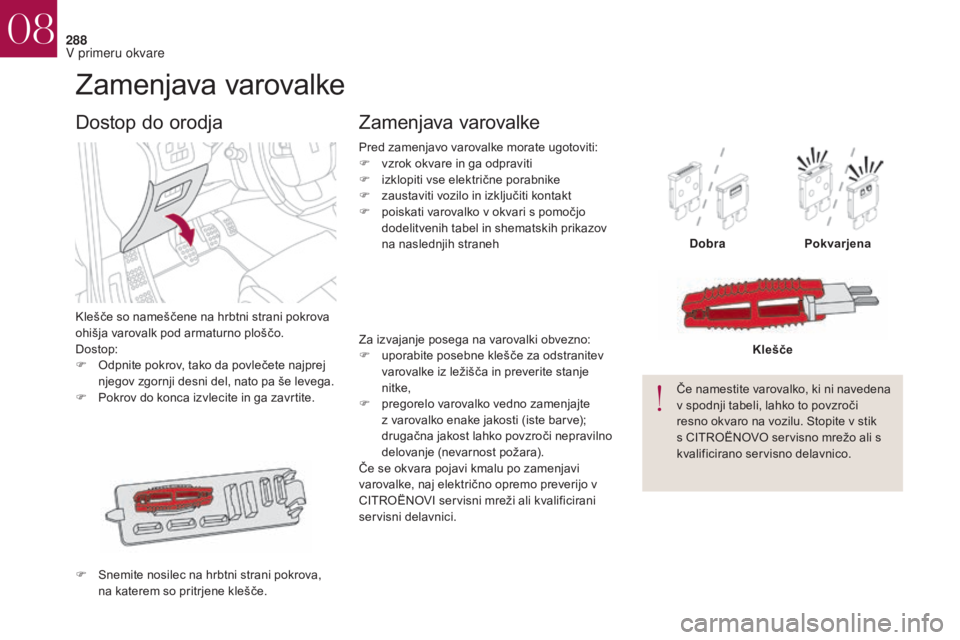

Zamenjava varovalke
Klešče so nameščene na hrbtni strani pokrova
ohišja varovalk pod armaturno ploščo.
Dostop:
F
O
dpnite pokrov, tako da povlečete najprej
njegov zgornji desni del, nato pa še levega.
F

P
okrov do konca izvlecite in ga zavrtite.
Dostop do orodja
F Snemite nosilec na hrbtni strani pokrova, na katerem so pritrjene klešče. Pred zamenjavo varovalke morate ugotoviti:
F

v
zrok okvare in ga odpraviti
F
i
zklopiti vse električne porabnike
F
z
austaviti vozilo in izključiti kontakt
F
p
oiskati varovalko v okvari s pomočjo
dodelitvenih tabel in shematskih prikazov
na naslednjih straneh
Zamenjava varovalke
Dobra Pokvarjena
Če namestite varovalko, ki ni navedena
v spodnji tabeli, lahko to povzroči
resno okvaro na vozilu. Stopite v stik
s CITROËNOVO servisno mrežo ali s
kvalificirano servisno delavnico. Klešče
Za izvajanje posega na varovalki obvezno:
F

u

porabite posebne klešče za odstranitev
varovalke iz ležišča in preverite stanje
nitke,
F

p

regorelo varovalko vedno zamenjajte
z varovalko enake jakosti (iste barve);
drugačna jakost lahko povzroči nepravilno
delovanje (nevarnost požara).
Če se okvara pojavi kmalu po zamenjavi
varovalke, naj električno opremo preverijo v
CITROËNOVI servisni mreži ali kvalificirani
servisni delavnici.
08
V primeru okvare

289
DS4_sl_Chap08_en-cas-de-panne_ed01-2016

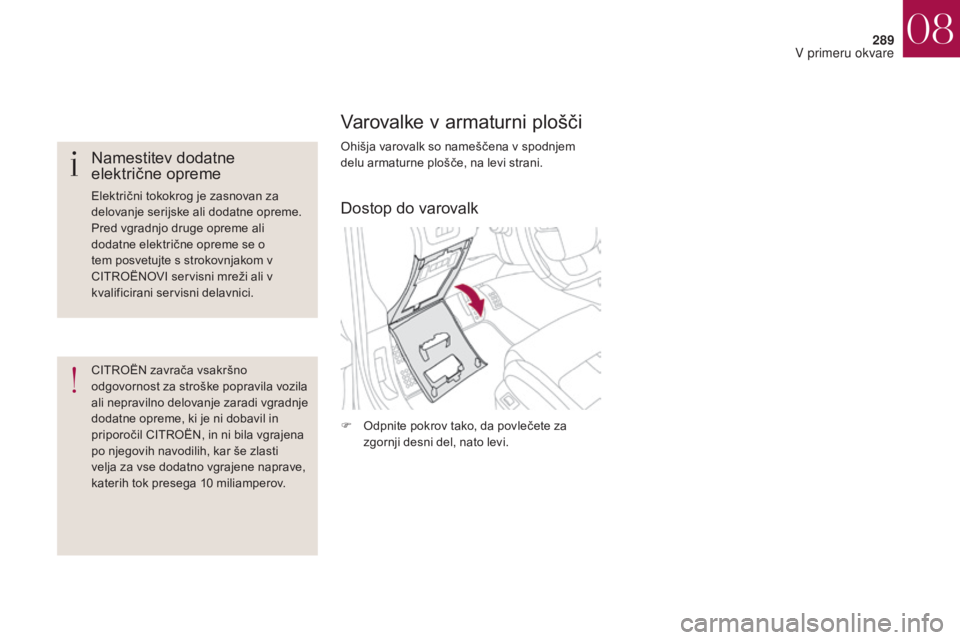

Varovalke v armaturni plošči
Ohišja varovalk so nameščena v spodnjem
delu armaturne plošče, na levi strani.
F
O
dpnite pokrov tako, da povlečete za
zgornji desni del, nato levi.Namestitev dodatne
električne opreme
Električni tokokrog je zasnovan za
delovanje serijske ali dodatne opreme.
Pred vgradnjo druge opreme ali
dodatne električne opreme se o
tem posvetujte s strokovnjakom v
CITROËNOVI servisni mreži ali v
kvalificirani servisni delavnici.
CITROËN zavrača vsakršno
odgovornost za stroške popravila vozila
ali nepravilno delovanje zaradi vgradnje
dodatne opreme, ki je ni dobavil in
priporočil CITROËN, in ni bila vgrajena
po njegovih navodilih, kar še zlasti
velja za vse dodatno vgrajene naprave,
katerih tok presega 10 miliamperov.Dostop do varovalk
08
V primeru okvare

290
DS4_sl_Chap08_en-cas-de-panne_ed01-2016

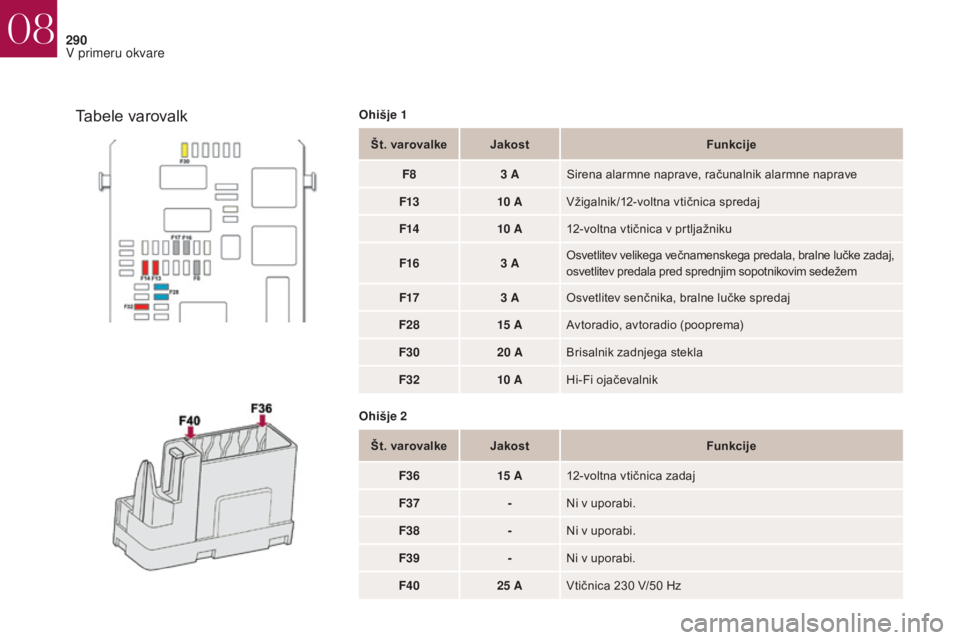

Št. varovalkeJakost Funkcije
F8 3 ASirena alarmne naprave, računalnik alarmne naprave
F13 10 AVžigalnik/12-voltna vtičnica spredaj
F14 10 A12-voltna vtičnica v prtljažniku
F16 3 AOsvetlitev velikega večnamenskega predala, bralne lučke zadaj,
osvetlitev predala pred sprednjim sopotnikovim sedežem
F17 3 AOsvetlitev senčnika, bralne lučke spredaj
F28 15 AAvtoradio, avtoradio (pooprema)
F30 20 ABrisalnik zadnjega stekla
F32 10 AHi-Fi ojačevalnik
Ohišje 2 Št. varovalke Jakost Funkcije
F36 15 A12-voltna vtičnica zadaj
F37 -Ni v uporabi.
F38 -Ni v uporabi.
F39 -Ni v uporabi.
F40 25 AVtičnica 230 V/50 Hz
Tabele varovalkOhišje 1
08
V primeru okvare

291
DS4_sl_Chap08_en-cas-de-panne_ed01-2016

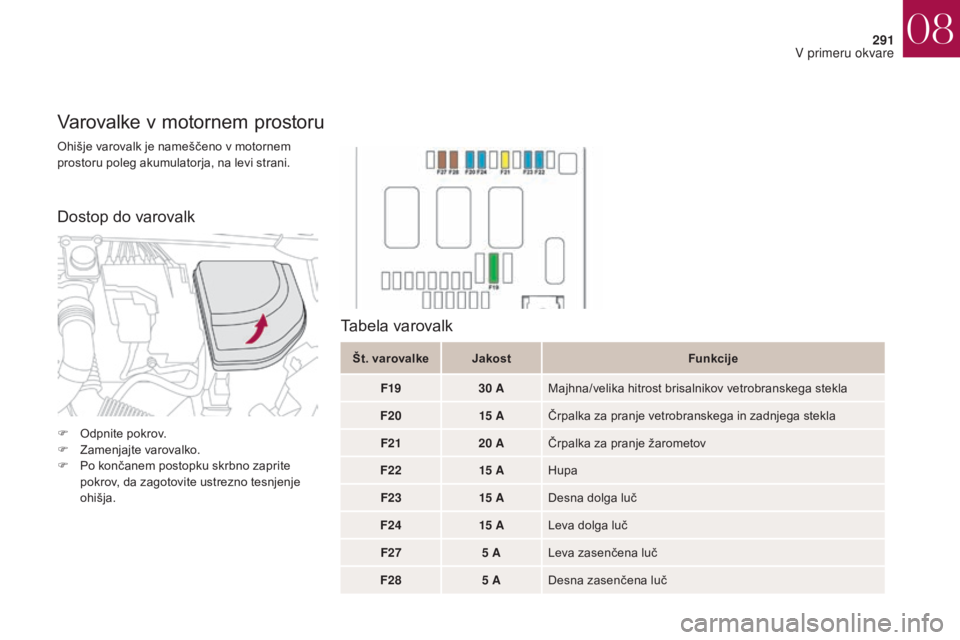

Ohišje varovalk je nameščeno v motornem
prostoru poleg akumulatorja, na levi strani.
Varovalke v motornem prostoru
Št. varovalkeJakost Funkcije
F19 30 AMajhna/velika hitrost brisalnikov vetrobranskega stekla
F20 15 AČrpalka za pranje vetrobranskega in zadnjega stekla
F21 20 AČrpalka za pranje žarometov
F22 15 AHupa
F23 15 ADesna dolga luč
F24 15 ALeva dolga luč
F27 5 ALeva zasenčena luč
F28 5 ADesna zasenčena luč
Tabela varovalk
Dostop do varovalk
F Odpnite pokrov.
F
Z amenjajte varovalko.
F

P
o končanem postopku skrbno zaprite
pokrov, da zagotovite ustrezno tesnjenje
ohišja.
08
V primeru okvare

292
DS4_sl_Chap08_en-cas-de-panne_ed01-2016

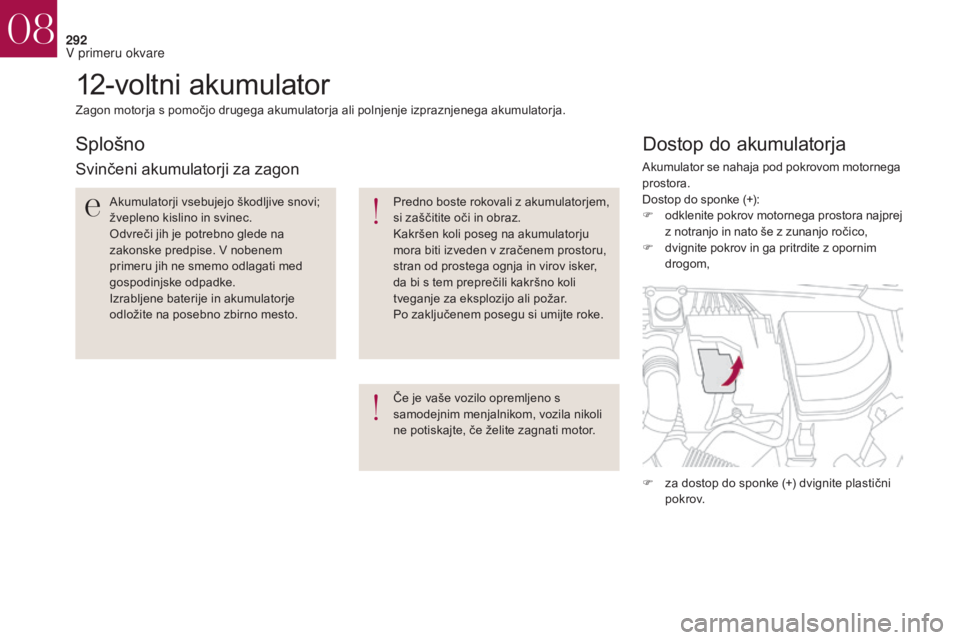

12-voltni akumulator
Dostop do akumulatorja
Zagon motorja s pomočjo drugega akumulatorja ali polnjenje izpraznjenega akumulatorja.Če je vaše vozilo opremljeno s
samodejnim menjalnikom, vozila nikoli
ne potiskajte, če želite zagnati motor.
Splošno
Svinčeni akumulatorji za zagon
Akumulatorji vsebujejo škodljive snovi;
žvepleno kislino in svinec.
Odvreči jih je potrebno glede na
zakonske predpise. V nobenem
primeru jih ne smemo odlagati med
gospodinjske odpadke.
Izrabljene baterije in akumulatorje
odložite na posebno zbirno mesto.Predno boste rokovali z akumulatorjem,
si zaščitite oči in obraz.
Kakršen koli poseg na akumulatorju
mora biti izveden v zračenem prostoru,
stran od prostega ognja in virov isker,
da bi s tem preprečili kakršno koli
tveganje za eksplozijo ali požar.
Po zaključenem posegu si umijte roke.Akumulator se nahaja pod pokrovom motornega
prostora.
Dostop do sponke (+):
F
o dklenite pokrov motornega prostora najprej
z notranjo in nato še z zunanjo ročico,
F

d
vignite pokrov in ga pritrdite z opornim
drogom,
F

z
a dostop do sponke (+) dvignite plastični
p o k r ov.
08
V primeru okvare

293
DS4_sl_Chap08_en-cas-de-panne_ed01-2016
F Rdeči kabel najprej priključite na (+) priključek akumulatorja z okvaro A , (ob
ukrivljenem kovinskem delu) nato na (+)
priključek pomožnega akumulatorja B ali
na zaganjalnik motorja (booster).
F

E
n konec zelenega ali črnega kabla
priključite na (-) priključek pomožnega
akumulatorja B ali zaganjalnika motorja (ali
na maso drugega vozila).
F

D
rug konec zelenega ali črnega kabla
priključite na maso C vozila v okvari. F

Z
aženite motor pomožnega vozila in ga
pustite delovati nekaj minut.
F
Z
aženite zaganjalnik pomožnega vozila in
počakajte, da motor steče.
Č
e se motor ne zažene takoj, izključite
kontakt, počakajte nekaj trenutkov, nato ga
poizkusite ponovno zagnati.
Zagon s pomočjo drugega akumulatorja
Nikoli ne zaganjajte motorja, če ste
priključili polnilnik akumulatorja.
Nikoli ne uporabljajte 24- ali več
voltnega zaganjalnika motorja.
Najprej preverite, ali je napetost
pomožnega akumulatorja 12 V
in prostornina najmanj enaka
kot je prostornina izpraznjenega
akumulatorja.
Vozili se ne smeta dotikati.
Ugasnite vse porabnike električne
energije v obeh vozilih (avtoradio,
brisalnik stekla, luči, ...).
Bodite pozorni na to, da se kabli ne
bodo dotikali gibljivih delov motorja
(ventilator, jermen, ...).
Ne odklapljajte (+) priključka pri
delujočem motorju.
Če je akumulator izpraznjen, lahko motor
zaženete s pomočjo pomožnega akumulatorja
(zunanji ali iz drugega vozila) in pomožnih
kablov ali s pomočjo zaganjalnika motorja
(booster).
F
P
očakajte, da začne motor delovati v
prostem teku, nato odklopite pomožne
kable v obratnem vrstnem redu.
F

N
amestite nazaj plastični pokrovček (+)
priključka, če je vozilo z njim opremljeno.
F

P
ustite delovati motor (vozilo vozi ali je
ustavljeno) najmanj 30 minut, da s tem
omogočite dvig napolnjenosti akumulatorja
do ustreznega nivoja.
Dokler napolnjenost akumulatorja ne
doseže določenega nivoja, nekatere
funkcije (npr. Stop & Start) niso na
voljo.
F

D
vignite plastični pokrov (+) priključka, če
je vozilo z njim opremljeno.
08
V primeru okvare

294
DS4_sl_Chap08_en-cas-de-panne_ed01-2016
Če želite akumulator vašega vozila
polniti sami, uporabite samo polnilnik
za polnjenje svinčenih akumulatorjev z
nominalno napetostjo 12 V.
Če je prisotna ta nalepka, morate
obvezno uporabljati 12-voltni polnilnik,
v nasprotnem primeru tvegate
nepopravljive poškodbe električne
opreme, ki je povezana s Stop & Start.Zamrznjenega akumulatorja nikoli
ne poskušajte napolniti - nevarnost
eksplozije!
Če je akumulator zmrznil, poskrbite za
kontrolo v CITROËNOVI servisni mreži ali
kvalificirani servisni delavnici, kjer bodo
preveriti ali so bile notranje sestavine
poškodovane in ali ohišje ni razpokano,
zaradi česar bi lahko prišlo do uhajanja
strupene in razjedajoče kisline.
Polnjenje akumulatorja s polnilnikom
Za zagotovitev optimalne dolžine trajanja
akumulatorja je treba zagotavljati njegovo
napolnjenost na določenem nivoju.
V naslednjih primerih je akumulator potrebno
napolniti:
-

č
e vozite predvsem na kratke razdalje,
-

č
e vozila več tednov ne boste uporabljali.
Posvetujte se s CITROËNOVO servisno mrežo
ali kvalificirano servisno delavnico. Akumulatorja ni potrebno odklopiti. Upoštevajte navodila, ki jih je pripravil
proizvajalec polnilnika.
Pazite, da ne boste zamenjali polariteti.
F

I
zključite kontakt.
F

U
gasnite vse porabnike elektrike
(avtoradio, luči, brisalnike stekla, ...).
F

P
redno priključite kable na akumulator
izključite polnilnik B, da preprečite
preskakovanje isker.
F

K
ontrolirajte ali so kabli polnilnika v dobrem
stanju.
F

Č
e je vaše vozilo s tem opremljeno,
dvignite plastični pokrovček priključka (+).
F

K
able polnilnika B priključite tako, kot sledi:
-

r
deč pozitivni kabel (+) na priključek (+)
akumulatorja A,
-

č
rni negativni kabel (-) na masno točko C
vozila.
F

P
o zaključenem polnjenju, predno
odklopite kable z akumulatorja A , ugasnite
polnilnik B.
08
V primeru okvare
