2017 CITROEN DS4 Lietošanas Instrukcija (in Latvian)

279
DS4_lv_Chap08_en-cas-de-panne_ed01-2016
Spuldzītes nomaiņa
Lukturi ir aprīkoti ar polikarbonāta
stiklojumu, kas pārklāts ar aizsarglaku:
F
ne
tīriet to ne ar asām vai
abrazīvām drāniņām, ne
šķīdinātāju vai kodīgu vielu ;
F
iz

mantojiet sūkli un ziepjūdeni
vai pH neitrālu līdzekli;
F
ma

zgājot netīrumus un izmantojot
augstspiediena mazgāšanas
strūklu, nevērsiet to ilgstoši uz
galvenajiem lukturiem, gaismām
un to apmalēm, lai nesabojātu to
lakojumu un hermētiskās apmales. Mainot lampas, lukturiem pirms tam
jābūt izslēgtiem vairākas minūtes
(iespējams smagi apdedzināties).
F
Ne

pieskarieties spuldzītēm ar
pirkstiem. Izmantojiet neplūksnainu
drāniņu.
Lai nesabojātu lukturi, obligāti
izmantojamas vienīgi antiultravioleto
staru (UV) tipa lampas.
Bojāto spuldzīti nomainiet tikai ar tādu
pašu jaunu spuldzīti, kam ir tāds pats
atsauces numurs un parametri.Gaismas ar
elektroluminiscējošām
diodēm (LED)
Lai nomainītu šāda tipa spuldzes,
vērsieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
CITROËN pārstāvniecība jums piedāvā
elektroluminiscējošo diožu (LED)
maiņas komplektu.
Elektrotraumas risks
Ksenona spuldzes (D1S) nomaiņu
jāveic CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
08
Bojājumu gadījumā

280
DS4_lv_Chap08_en-cas-de-panne_ed01-2016
Lai nodrošinātu labāko apgaismojuma
kvalitāti, jāievēro pareiza spuldzīšu
(H1, H7 u.c. tipi) ievietošana.
1.
Die

nasgaismas / gabarītgaismas
(LED).
2.
Tu

vās / tālās virziena gaismas (D1S).
3.
Vir

zienrādītāji (LED).
4.
Vir

ziena miglas lukturi
(LED). 1.
Pa
grieziena rādītāji (H21 balta).
2.
Tu
vās gaismas (H7).
3.
Tā
lās gaismas (H1).
4.
Di
enas gaitas / stāvgaismu lukturi
(P21 / 5W XL).
5.
Vir
zienrādītāja apgaismojums (H11).
Priekšējās gaismas
1. Virzienrādītāji (LED).
2. Di enas gaitas gaismas / stāvgaismas
(LED).
3.
Tu

vās gaismas (H7).
4.
Tā

lās gaismas (H7).
5.
Vir

zienrādītāja apgaismojums (H11).
Lai nodrošinātu labāko apgaismojuma
kvalitāti, jāievēro pareiza spuldzīšu
(H1, H7 u.c. tipi) ievietošana.
*
L

ED - elektroluminiscējošās diodes.
Modelis ar virziena ksenona un LED
lukturiem Modelis ar halogēna lukturiem
(1. t
ips)Modelis ar halogēna lukturiem un
LED īpašo apgaismojumu* (2. t
ips)
08
Bojājumu gadījumā

281
DS4_lv_Chap08_en-cas-de-panne_ed01-2016
Pagrieziena rādītāju spuldzīšu
nomaiņa
Pagrieziena rādītāju oranžās krāsas
spuldzes jānomaina pret tādu pašu
parametru un krāsas spuldzēm.
Ātra pagrieziena rādītāja
signāllampiņas (labās vai kreisās
puses) mirgošana norāda uz attiecīgās
puses spuldzītes defektu.
Modelis ar halogēna spuldzēm (2. tips) un
modelis ar ksenona spuldzēm
Lai nomainītu ši tipa elektroluminiscējošo
diožu spuldzītes, konsultējieties CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
F
Pa

grieziet spuldzes patronu par ceturtdaļu
pagrieziena un izņemiet to.
F
Iz

ņemiet spuldzi un to nomainiet.
Ievietošanu atpakaļ veiciet izņemšanai pretējā
secībā.

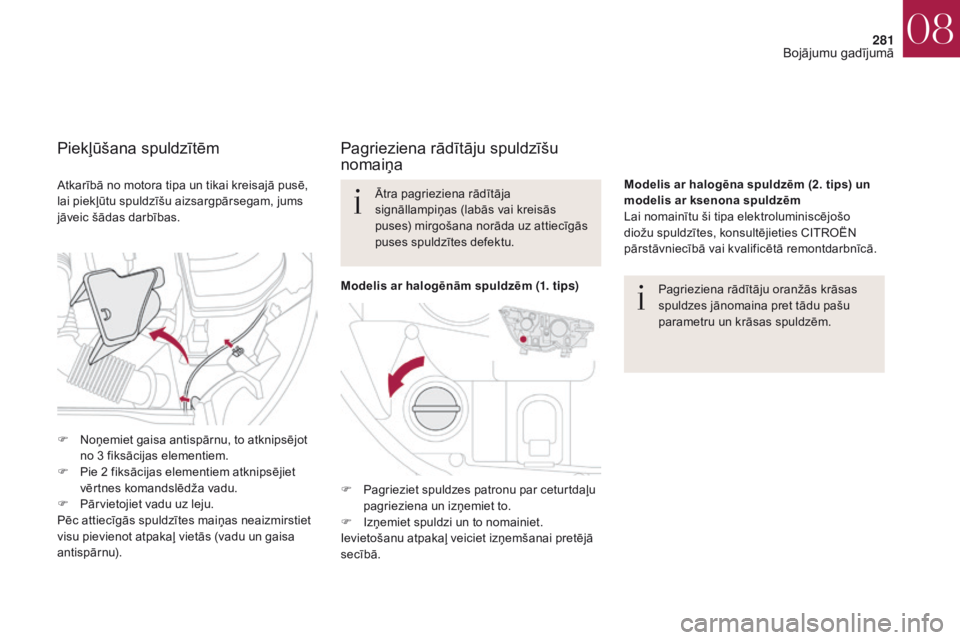

Piekļūšana spuldzītēm
Atkarībā no motora tipa un tikai kreisajā pusē,
lai piekļūtu spuldzīšu aizsargpārsegam, jums
jāveic šādas darbības.
F
No

ņemiet gaisa antispārnu, to atknipsējot
no 3 fiksācijas elementiem.
F
Pi

e 2 fiksācijas elementiem atknipsējiet
vērtnes komandslēdža vadu.
F
Pā

rvietojiet vadu uz leju.
Pēc attiecīgās spuldzītes maiņas neaizmirstiet
visu pievienot atpakaļ vietās (vadu un gaisa
antispārnu). Modelis ar halogēnām spuldzēm (1. t ips)
08
Bojājumu gadījumā

282
DS4_lv_Chap08_en-cas-de-panne_ed01-2016
F Noņemiet aizsargvāku, pavelkot mēlīti.
F At vienojiet savienotāju.
F
La

i izņemtu spuldzi, atveriet atsperes.
F
Iz

ņemiet spuldzi un to nomainiet.
Salikšanu veiciet izjaukšanai pretējā virzienā.
Tās ievietojot atpakaļ, rūpīgi aizveriet
aizsargvāku, lai tādējādi nodrošinātu
lukturu hermētiskumu. F Pa
velkot aiz mēlītes, noņemiet
aizsargvāku.
F
At

vienojiet savienotāju.
F
La

i atbrīvotu spuldzīti, saspiediet atsperes.
F
Iz

ņemiet spuldzīti un nomainiet to.
Salikšanu veiciet izjaukšanai pretējā virzienā. F Pa
velkot aiz mēlītes, noņemiet
aizsargvāku.
F
At

vienojiet savienotāju.
F
Iz

ņemiet spuldzīti un nomainiet to.
Salikšanu veiciet izjaukšanai pretējā virzienā.
Tuvo gaismu spuldzes nomaiņa
(modelim ar halogēna gaismām) Tālo gaismu spuldzes maiņa (1. tipa
modeļiem ar halogēna spuldzītēm)Tālo gaismu spuldzes maiņa (2. tipa
modeļiem ar halogēna spuldzītēm)
08
Bojājumu gadījumā

283
DS4_lv_Chap08_en-cas-de-panne_ed01-2016
F Noņemiet aizsargvāku, pavelkot mēlīti.
F At vienojiet savienotāju.
F
La

i izņemtu spuldzi, saspiediet atsperes.
F
Iz

ņemiet spuldzi un to nomainiet.
Salikšanu veiciet izjaukšanai pretējā virzienā. F Ie
vietojiet plakano skrūvgriezi pa vidu starp
signāllampiņu un atpakaļskata spoguļa
apakšējo malu.
F
La

i signāllampiņu izņemtu, pagrieziet
plakano skrūvgriezi un tad to izņemiet.
F
At

vienojiet spignāllampiņas savienojumu.
Salikšanu veiciet izjaukšanai pretējā virzienā.
Lai to veiktu, sazinieties ar CITROËN
pārstāvniecību vai kvalificētu remontdarbnīcu.
Lai nomainītu šī tipa elektroluminiscējošo
diožu spuldzītes, konsultējieties CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
Dienas spuldžu / stāvgaismu
spuldžu maiņa (modelim ar 1. t
ipa
halogēna spuldzēm) Dienasgaismu / stāvgaismu spuldžu
maiņa (modelim ar 2. tipa halogēna
vai ksenona spuldzēm)Integrēto sānu pagrieziena
signāllampiņu spuldžu maiņa
08
Bojājumu gadījumā

284
DS4_lv_Chap08_en-cas-de-panne_ed01-2016

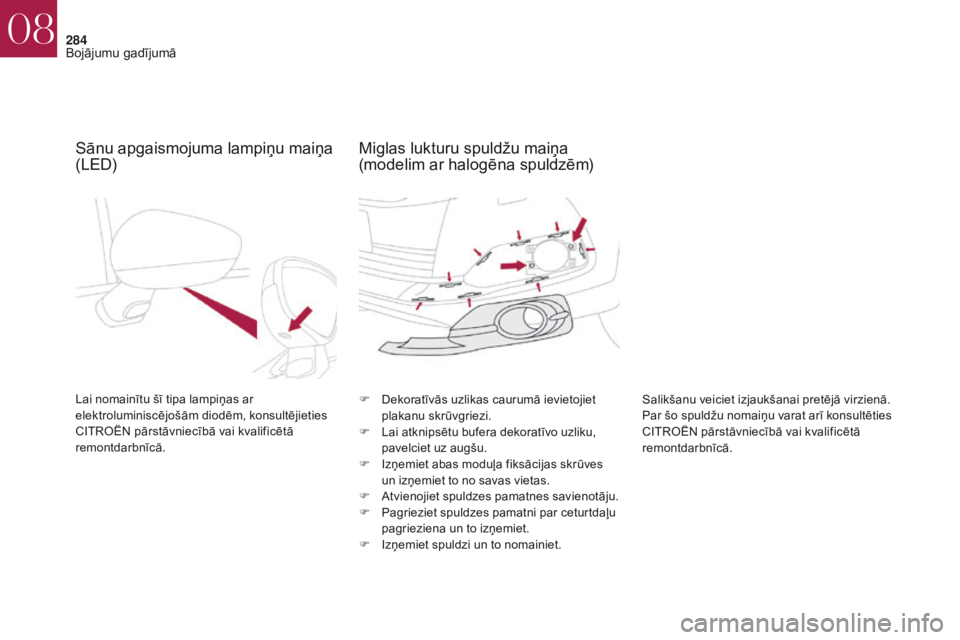

Sānu apgaismojuma lampiņu maiņa
(LED)
Lai nomainītu šī tipa lampiņas ar
elektroluminiscējošām diodēm, konsultējieties
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.F De
koratīvās uzlikas caurumā ievietojiet
plakanu skrūvgriezi.
F
La

i atknipsētu bufera dekoratīvo uzliku,
pavelciet uz augšu.
F
Iz

ņemiet abas moduļa fiksācijas skrūves
un izņemiet to no savas vietas.
F
At

vienojiet spuldzes pamatnes savienotāju.
F
Pa

grieziet spuldzes pamatni par ceturtdaļu
pagrieziena un to izņemiet.
F
Iz

ņemiet spuldzi un to nomainiet.Salikšanu veiciet izjaukšanai pretējā virzienā.
Par šo spuldžu nomaiņu varat arī konsultēties
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Miglas lukturu spuldžu maiņa
(modelim ar halogēna spuldzēm)
08
Bojājumu gadījumā

285
DS4_lv_Chap08_en-cas-de-panne_ed01-2016
1. Bremžu lukturi (P21/5W).
2. Ga barītu lukturi ( LED)* .
3.
Pa

grieziena rādītāji (PY21W oranžas).
4.
At

pakaļgaitas lukturis (P21W).
5.
Mi

glas lukturi (P21W).
Aizmugures lukturi
Pagrieziena rādītāju oranžās
spuldzītes nomaināmas pret identisku
parametru un krāsas spuldzītēm.
Gaismas uz bagāžas nodalījuma
pārsega, izņemot gaismas līnijas,
ir butaforiski elementi. Tiem ir tikai
estētiska loma. Šīs trīs spuldzītes maināmas bagāžas nodalījuma ārpusē:
F
at

veriet bagāžas nodalījumu;
F
no
ņemiet attiecīgajā apšuvuma pusē
piekļūšanai paredzēto režģi;
F at skrūvējiet abus fiksācijas uzgriežņus ar
uzgriežņu atslēgu nr. 10, tad atskrūvējiet ar
roku;
F
at

vienojiet luktura savienotājus;
F
pi

esardzīgi izņemiet lukturi, pavelkot
virzienā uz ārpusi;
F
at

vienojiet hermētisko putu blīvi;F
at

vienojiet abus mazos papildu savienotājus;
F
at
brīvojiet spuldzītes pamatni no tās
divām
m
ēlītēm un izņemiet pamatni;
F pa grieziet spuldzīti par
ceturtdaļpagriezienu un to nomainiet.
Salikšanu veiciet izjaukšanai pretējā secībā.
Pēc spuldzītes nomaiņas, pārliecinieties,
ka lukturi tiek ievietoti atpakaļ paralēli
automašīnai.
Lai saglabātu hermētiskumu, pievelciet
uzgriežņus, tomēr ne pārāk spēcīgi, lai
nesabojātu lukturi.
* LED: elektroluminiscējošās diodes.
Bremžu lukturu, atpakaļgaitas luktura un pagrieziena rādītāju spuldzīšu maiņa
08
Bojājumu gadījumā

286
DS4_lv_Chap08_en-cas-de-panne_ed01-2016
Apgaismojuma / gabarītu lukturu
spuldžu nomaiņaAizmugurējās numura zīmes
apgaismojuma spuldzīšu maiņa (W5W)
Lai nomainītu šī tipa elektroluminiscējošās
gaismas diodes, konsultējieties CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
Lai nomainītu šā tipa lampiņas ar
elektroluminiscējošām diodēm, konsultējieties
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
F
Ie

vietojiet tievu skrūvgriezi vienā no
atstarotāja ārējām gropēm.
F
Pa

spiediet to uz āru.
F
No

ņemiet atstarotāju.
F
No

mainiet izdegušo spuldzīti.
Lai ieliktu vietā, nospiediet uz caurspīdīgās
virsmas, līdz tā noknipsējas.
Papildu bremžu gaismas spuldzītes
maiņa (LED)
Lai to noņemšana būtu vieglāk izdarāma, veiciet šo procedūru,
bagāžas nodalījuma pārsegam atrodoties puspavērtā stāvoklī.
08
Bojājumu gadījumā
