2017 CITROEN DS4 ECU

76
DS4_ro_Chap02_ouvertures_ed01-2016
Defectare / Reinitializarea telecomenzii
Dacă problema persistă, consultaţi urgent
reţeaua CITROËN sau un Service autorizat.
După debranşarea bateriei, schimbarea bateriei sau, în caz de nefuncţionare a telecomenzii, nu
mai puteţi debloca, bloca deschiderile, sau localiza vehiculul.
F

I

ntroduceti cheia de urgenta (integrata in
telecomanda) in mecanismul de incuiere
a usii, pentru a debloca deschiderile
vehiculului. F
D
eschideti cotiera fata:
●
R
idicati covorasul, apucand de limba si
indepartati-l.
●
D
epuneti cheia electronica pe cititorul de
avarie.
F
P
uneti contactul, apasand butonul
" START/STOP ".
Cheia electronică este din nou complet
operaţională.
Dupa recuperarea cheii electronice
reinitializate, nu uitati sa asezati la loc
covorasul de pe fundul locasului cotierei.
02
Deschideri

77
DS4_ro_Chap02_ouvertures_ed01-2016
Nu aruncaţi bateriile de la
telecomandă, ele conţin metale nocive
pentru mediu.
Duceţi-le la un punct de colectare
autorizat.
Pierderea cheilor, telecomenzii,
cheii electronice
Prezentati-va in reţeaua CITROËN cu
certificatul de inmatriculare a vehiculului,
cartea dvs. de identitate si, daca este
posibil, cu eticheta ce contine codul cheilor.
Reţeaua CITROËN va putea recupera
codul cheii şi codul transponder pentru a
comanda o cheie noua.
Telecomanda
Telecomanda pe inalta frecvenţă este
un sistem sensibil; nu o manipulaţi prin
buzunare pentru că există riscul de a
debloca deschiderile vehiculului fără să
vreti.
Evitaţi manipularea butoanelor
telecomenzii când sunteţi departe şi
nu vedeţi vehiculul. Riscaţi să o faceţi
inoperantă si va fi necesară o nouă
reiniţializare.
Telecomanda nu funcţionează atât timp cât
cheia este în antifurt, chiar când contactul
este întrerupt.
Blocarea deschiderilor vehiculului
Conducerea cu usile blocate poate face
accesul mai dificil în habitaclu în caz de
urgenta.
Ca măsură de siguranţă (copii la bord),
scoateţi cheia din contact sau luaţi cheia
electronică daca parasiti vehiculul, chiar şi
pentru puţin timp.
Perturbari electrice
Există riscul ca cheia electronică de Acces
şi Pornire Mâini Libere să nu funcţioneze
dacă este în apropierea unui aparat
electronic: telefon, calculator portabil,
campuri magnetice intense, ...
Protectie antifurt
Nu aduceţi nici o modificare la sistemul de
imobilizare electronica, deoarece ar putea
genera disfuncţii.
Pentru versiunile cu contactor cu cheie, nu
uitaţi să extrageti cheia si sa rotiţi volanul
pentru a bloca coloana de direcţie.
Cand cumparati un vehicul
de ocazie
Efectuaţi o memorare a cheilor în
reţeaua CITROËN, pentru a fi siguri că
cheile pe care le aveţi sunt singurele
care permit pornirea vehiculului.
02
Deschideri

80
DS4_ro_Chap02_ouvertures_ed01-2016
Usi
Deschidere
F După deblocarea totală a deschiderilor vehiculului, sau cu cheia electronica a
sistemului de Acces şi Pornire Mâini Libere in
zona de recunoastere, trageţi de mânerul usii. F

T
rageţi comanda interioara de deschidere
a unei usi; aceasta actiune deblochează
toate deschiderile vehiculului.
Blocare
- cu motorul pornit sau vehiculul in mers (viteza mai mica de
10
km/h), acest martor se
aprinde, însoţit de un mesaj
de avertizare, timp de câteva
secunde.
-

c

u vehiculul in mers (viteza mai mare de
10 km/h), martorul luminos si mesajul de
avertizare sunt completate de un semnal
sonor, timp de cateva secunde.
Deschiderea selectivă fiind activată
la prima apăsare pe butonul de
deschidere de pe telecomandă, numai
portiera şoferului va putea fi deschisă. Deblocarea selectivă fiind activată:
-

d

eschiderea usii conducatorului
deblocheaza numai usa
consucatorului (daca deschiderile
vehiculului nu au fost deblocate in
totalitate, in prealabil),
-

d

eschiderea unei usi a unui
pasager, deblocheaza celelalte
deschideri ale vehiculului.
Comenzile interioare de la usi
sunt inoperante cand deschiderile
vehiculului sunt superblocate.
Din exterior Din interiorCand o usa nu este corect inchisa:
02
Deschideri

81
DS4_ro_Chap02_ouvertures_ed01-2016
Portbagaj
In functie de parametrare, se deblocheaza toate
deschiderile vehiculului sau numai portbagajul.Deblocare selectiva
Din setare initiala, este parametrata deblocarea
totala.
Aceasta parametrare se face din meniul "Driving"
(Conducere), apoi "Vehicle settings" (Parametrare)
si "Vehicle access" (Acces la vehicul).
Cand este activata numai deblocarea portbagajului:F Pentru a debloca numai capacul portbagajului,
cu cheia electronica asupra dvs. si in zona
de recunoastere A , apasati comanda de
deschidere a portbagajului pentru a debloca
numai portbagajul, apoi ridicati capacul
portbagajului.
Utilizati aceasta tasta pentru a
accesa informatii complementare. F

C
oborâţi capacul portbagajului, utilizand
unul din manerele de la interior.
Inchidere
Deschidere
F Dupa deblocarea deschiderilor vehiculului
sau portbagajului cu cheia electronica
a sistemului de Acces şi Pornire Mâini
Libere asupra dumneavoastra si in zona
de recunoastere A , apasati pe comanda
de deschidere a portbagajului, apoi ridicati
capacul portbagajului. Cand portbagajul nu este inchis corect:
-
d
aca motorul este in functiune
sau vehiculul in mers (viteza mai
mica de 10 km/h), se aprinde
acest martor luminos, insotit de
afisarea timp de cateva secunde
a unui mesaj de avertizare.
-
d
aca vehiculul este in mers (viteza mai
mare de 10 km/h), pe langa aprinderea
martorului luminos si afisarea mesajului de
avertizare este emis un semnal sonor, timp
de cateva secunde.Deblocarea este semnalata prin aprinderea
intermitenta cu frecventa ridicata a luminilor
semnalizatoare de directie timp de cateva secunde.
Deblocare totala
02
Deschideri

84
DS4_ro_Chap02_ouvertures_ed01-2016
Blocarea deschiderilor vehiculului cu sistem de alarma complet
F Taiati contactul şi ieşiţi din vehicul.
F B locati deschiderile vehiculului cu
telecomanda.
sau
F

B
locati deschiderile vehiculului cu ajutorul
sistemului "Acces şi Pornire Mâini Libere". Sistemul de monitorizare este activ; martorul
butonului se aprinde intermitent o dată pe
secundă si luminile semnalizatoare de directie
se aprind timp de aproximativ 2 secunde.
Ca urmare a solicitarii de blocare a
deschiderilor vehiculului, monitorizarea
perimetrică este activată în timp de 5 secunde,
iar monitorizările volumetrică şi anti-ridicare
după un interval de 45 secunde.
Neutralizare
In cazul reblocarii automate a
deschiderilor vehiculului (dupa
un interval de 30 de secunde
fara deschiderea unei usi sau
a portbagajului), sistemul de
supraveghere nu este reactivat automat.
Pentru a-l reactiva, este necesar sa
deblocati deschiderile vehiculului si
apoi sa-l blocati din nou cu ajutorul
telecomenzii sau al sistemului "Acces şi
Pornire Mâini Libere".
Dacă o deschidere (usa, portbagaj...) este
incorect închisă, vehiculul nu se blochează, dar
monitorizarea perimetrică se activează după
45 secunde, în acelaşi timp cu monitorizările
volumetrică şi antiridicare.
Activare
F Apăsaţi butonul de deblocare al
telecomenzii.
sau
F

D
eblocati deschiderile vehiculului cu ajutorul
sistemului "Acces şi Pornire Mâini Libere".
Sistemul de supraveghere este neutralizat;
martorul butonului se stinge si indicatoarele
de directie se aprind intermitent timp de
aproximativ 2 secunde.
02
Deschideri

85
DS4_ro_Chap02_ouvertures_ed01-2016
Neutralizaţi monitorizările volumetrice şi
antiridicare pentru a evita declanşarea
intempestivă a alarmei în anumite cazuri, după
cum urmează:
-
l
ăsaţi un animal în vehicul,
-

l
ăsaţi un geam întredeschis,
-
s

pălarea vehiculului,
-

s
chimbarea unei roţi,
-
r

emorcarea vehiculului,
-

t
ransportul pe vapor.
Blocarea deschiderilor vehiculului numai cu monitorizare perimetrica
F Taiati contactul si, intr-un interval de zece secunde, apasati butonul pana la
aprinderea continua a martorului luminos.
F

I
eşiţi din vehicul.
F

B
locati imediat deschiderile vehiculului cu
telecomanda, sau cu ajutorul sistemului
"Acces şi Pornire Mâini Libere".
Este activata numai monitorizarea perimetrica;
martorul de pe buton clipeşte o dată pe
secundă. Pentru a avea efect, această
neutralizare trebuie efectuata după
fiecare taiere a contactului.
Reactivarea monitorizarilor
volumetrica si antiridicare
F Dezactivati monitorizarea volumetrica
prin deblocarea dechiderilor vehiculului
cu ajutorul telecomenzii, sau al sistemului
"Acces şi Pornire Mâini Libere".
M

artorul luminos de pe buton se stinge.
F

R
eactivati ansamblul monitorizarilor
blocand vehiculul cu ajutorul telecomenzii
sau al sistemului "Acces şi Pornire Mâini
Libere".
M

artorul luminos de pe buton se aprinde
intermitent in fiecare secunda.
Dezactivarea monitorizarilor
volumetrica si antiridicare
02
Deschideri

86
DS4_ro_Chap02_ouvertures_ed01-2016
Declansarea alarmei
Se manifestă, timp de treizeci secunde,
prin declanşarea sirenei şi clipirea luminilor
semnalizatoare de direcţie.
Funcţiile de monitorizare rămân active până
la a unsprezecea declanşare consecutivă a
alarmei.
La deblocarea deschiderilor vehiculului cu
telecomanda, sau cu ajutorul sistemului
"Acces şi Pornire Mâini Libere", aprinderea
intermitenta rapidă a martorului de pe buton
vă informează că alarma a fost declanşată în
timpul cât aţi lipsit. La punerea contactului,
martorul se stinge.
Defectarea telecomenzii
Pentru dezactivarea funcţiilor de monitorizare:
Blocarea deschiderilor vehiculului
fara a activa alarma
F Blocaţi sau superblocaţi deschiderile vehiculului cu cheia (integrata in
telecomanda) în încuietoarea de la usa
conducatorului.
F

d
eblocati deschiderile vehiculului cu cheia
(integrata in telecomanda) introdusă în
încuietoarea usii conducatorului.
F
d
eschideţi usa; alarma se declanşează.
F
p
uneti contactul; alarma se opreşte;
martorul de pe buton se stinge.
Disfunctie
La punerea contactului, aprinderea continuă
a martorului de pe buton indică o defecţiune a
sistemului.
Verificati in reteaua CITROËN sau la un
Service autorizat.
02
Deschideri

87
DS4_ro_Chap02_ouvertures_ed01-2016

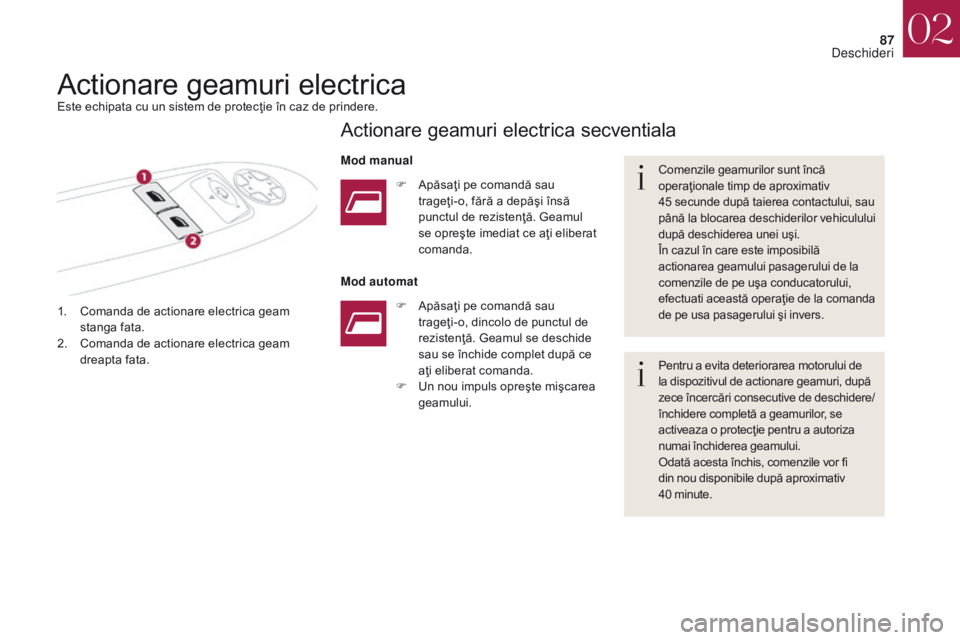

1. Comanda de actionare electrica geam stanga fata.
2.

C
omanda de actionare electrica geam
dreapta fata. Comenzile geamurilor sunt încă
operaţionale timp de aproximativ
45
secunde după taierea contactului, sau
până la blocarea deschiderilor vehiculului
după deschiderea unei uşi.
În cazul în care este imposibilă
actionarea geamului pasagerului de la
comenzile de pe uşa conducatorului,
efectuati această operaţie de la comanda
de pe usa pasagerului şi invers.
Actionare geamuri electricaEste echipata cu un sistem de protecţie în caz de prindere.
Actionare geamuri electrica secventiala
Mod manual
Pentru a evita deteriorarea motorului de
la dispozitivul de actionare geamuri, după
zece încercări consecutive de deschidere/
închidere completă a geamurilor, se
activeaza o protecţie pentru a autoriza
numai închiderea geamului.
Odată acesta închis, comenzile vor fi
din nou disponibile după aproximativ
40
minute.
F

A
păsaţi pe comandă sau
trageţi-o, dincolo de punctul de
rezistenţă. Geamul se deschide
sau se închide complet după ce
aţi eliberat comanda.
F

U
n nou impuls opreşte mişcarea
geamului.
Mod automat
F

A
păsaţi pe comandă sau
trageţi-o, fără a depăşi însă
punctul de rezistenţă. Geamul
se opreşte imediat ce aţi eliberat
comanda.
02
Deschideri
