2017 CITROEN DS3 Manuales de Empleo (in Spanish)

247
DS3_es_Chap09_verifications_ed02-2015

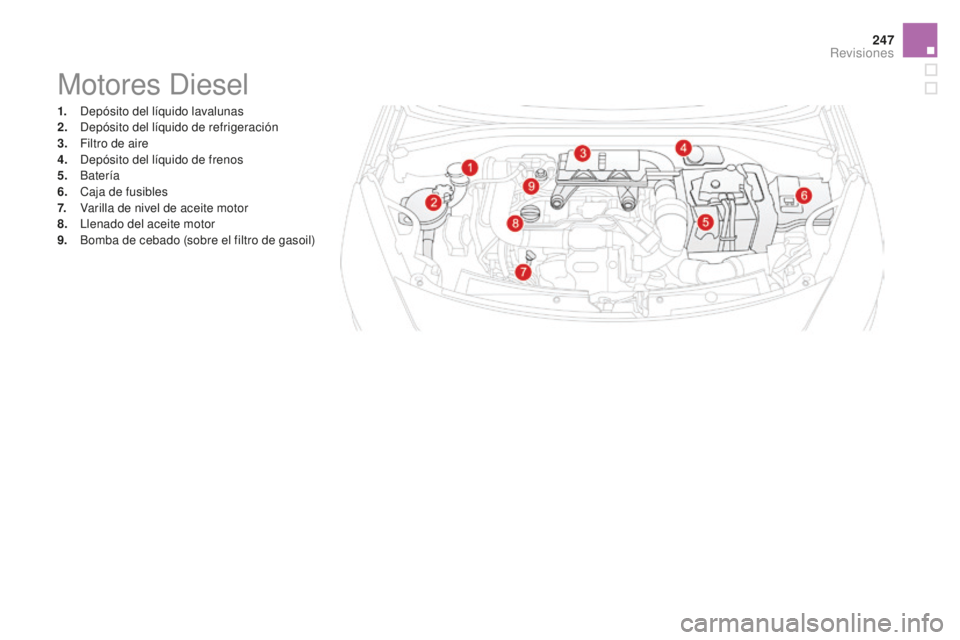

Motores Diesel
1. Depósito del líquido lavalunas
2. Depósito del líquido de refrigeración
3.
F

iltro de aire
4.
D

epósito del líquido de frenos
5.


Batería
6.
C

aja de fusibles
7.
V

arilla de nivel de aceite motor
8.
L

lenado del aceite motor
9.
B

omba de cebado (sobre el filtro de gasoil)
Revisiones

DS3_es_Chap09_verifications_ed02-2015

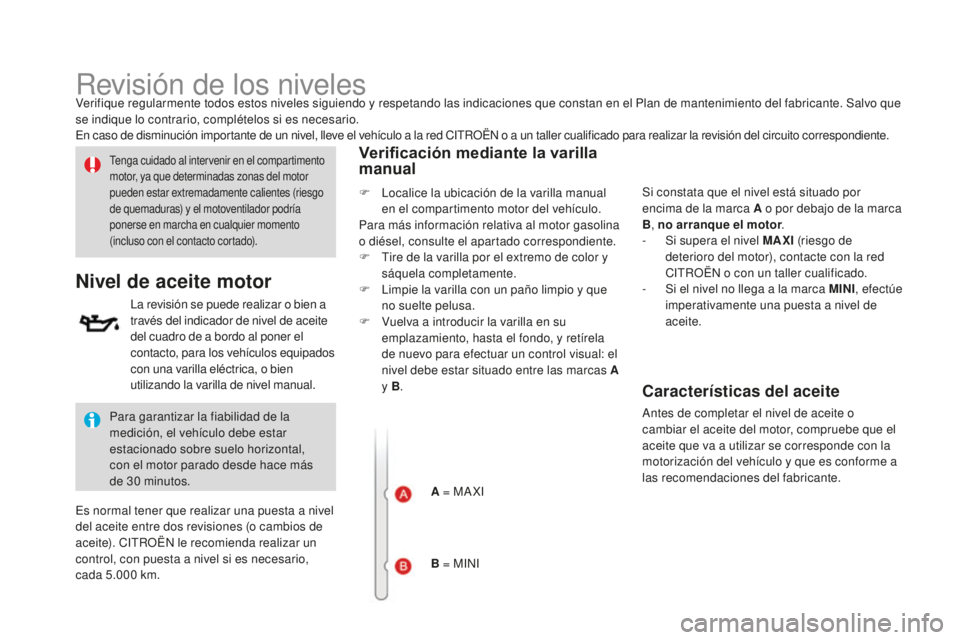

Revisión de los nivelesVerifique regularmente todos estos niveles siguiendo y respetando las indicaciones que constan en el Plan de mantenimiento del fabricante. Salvo que
se indique lo contrario, complételos si es necesario.
En caso de disminución importante de un nivel, lleve el vehículo a la red CITROËN o a un taller cualificado para realizar la revisión del circuito correspondiente.
Nivel de aceite motor
Es normal tener que realizar una puesta a nivel
del aceite entre dos revisiones (o cambios de
aceite). CITROËN le recomienda realizar un
control, con puesta a nivel si es necesario,
cada 5.000

km.
La revisión se puede realizar o bien a
través del indicador de nivel de aceite
del cuadro de a bordo al poner el
contacto, para los vehículos equipados
con una varilla eléctrica, o bien
utilizando la varilla de nivel manual.
Para garantizar la fiabilidad de la
medición, el vehículo debe estar
estacionado sobre suelo horizontal,
con el motor parado desde hace más
de 30

minutos.
Tenga cuidado al intervenir en el compartimento
motor, ya que determinadas zonas del motor
pueden estar extremadamente calientes (riesgo
de quemaduras) y el motoventilador podría
ponerse en marcha en cualquier momento
(incluso con el contacto cortado).Verificación mediante la varilla
manual
A = MA XI
B = MINI Si constata que el nivel está situado por
encima de la marca A o por debajo de la marca
B
, no arranque el motor .
-
S
i supera el nivel MAXI
(riesgo de
deterioro del motor), contacte con la red
CITROËN o con un taller cualificado.
-
S
i el nivel no llega a la marca MINI
, efectúe
imperativamente una puesta a nivel de
aceite.
F

L

ocalice la ubicación de la varilla manual
en el compartimento motor del vehículo.
Para más información relativa al motor gasolina
o diésel, consulte el apartado correspondiente.
F

T

ire de la varilla por el extremo de color y
sáquela completamente.
F

L

impie la varilla con un paño limpio y que
no suelte pelusa.
F

V

uelva a introducir la varilla en su
emplazamiento, hasta el fondo, y retírela
de nuevo para efectuar un control visual: el
nivel debe estar situado entre las marcas A
y B .
Características del aceite
Antes de completar el nivel de aceite o
cambiar el aceite del motor, compruebe que el
aceite que va a utilizar se corresponde con la
motorización del vehículo y que es conforme a
las recomendaciones del fabricante.

249
DS3_es_Chap09_verifications_ed02-2015
Nivel del líquido de frenos
Vaciado del circuito
Consulte el Plan de mantenimiento del
fabricante para conocer la frecuencia con la
que se debe realizar esta operación.
Características del líquido
Este líquido debe ser conforme a las
recomendaciones del fabricante.El nivel de este líquido debe estar
cerca de la marca "MA XI". De lo
contrario, verifique el desgaste de las
pastillas de freno.
Después de completar el nivel de aceite,
la revisión realizada mediante el indicador
de nivel de aceite del cuadro de a bordo al
poner el contacto únicamente será fiable
transcurridos 30


minutos.

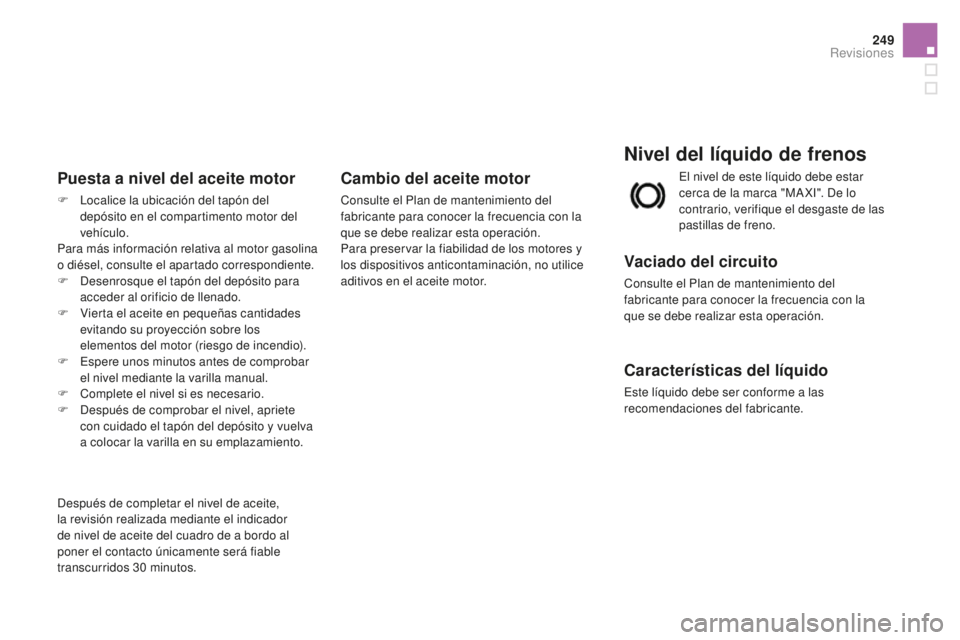

Puesta a nivel del aceite motor
F Localice la ubicación del tapón del depósito en el compartimento motor del
vehículo.
Para más información relativa al motor gasolina
o diésel, consulte el apartado correspondiente.
F

D
esenrosque el tapón del depósito para
acceder al orificio de llenado.
F

V
ierta el aceite en pequeñas cantidades
evitando su proyección sobre los
elementos del motor (riesgo de incendio).
F

E
spere unos minutos antes de comprobar
el nivel mediante la varilla manual.
F

C
omplete el nivel si es necesario.
F

D
espués de comprobar el nivel, apriete
con cuidado el tapón del depósito y vuelva
a colocar la varilla en su emplazamiento.
Cambio del aceite motor
Consulte el Plan de mantenimiento del
fabricante para conocer la frecuencia con la
que se debe realizar esta operación.
Para preservar la fiabilidad de los motores y
los dispositivos anticontaminación, no utilice
aditivos en el aceite motor.
Revisiones

DS3_es_Chap09_verifications_ed02-2015
Características del líquido
Este líquido debe ser conforme a las
recomendaciones del fabricante.

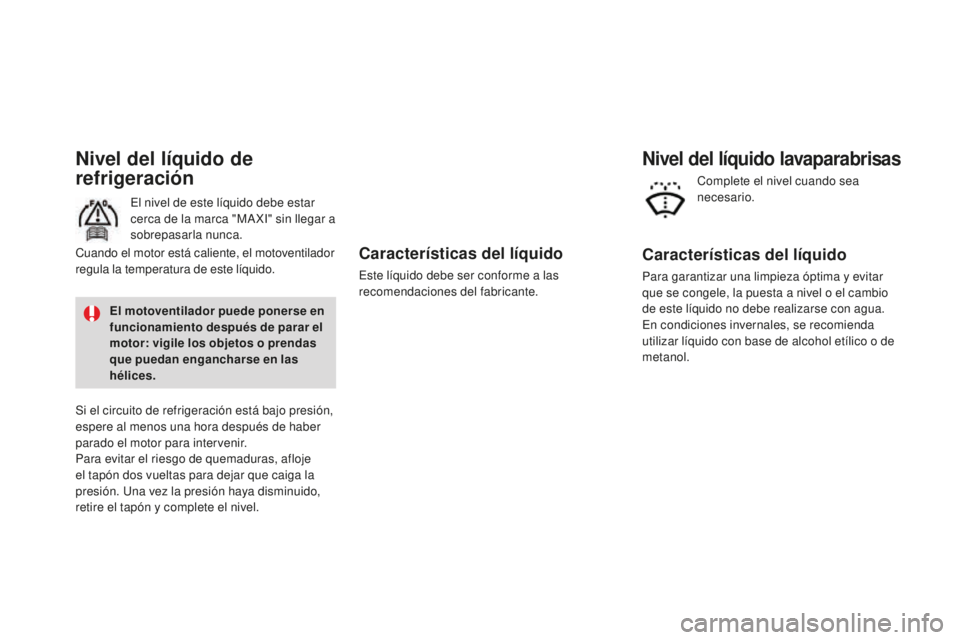

Nivel del líquido de
refrigeración
El nivel de este líquido debe estar
cerca de la marca "MA XI" sin llegar a
sobrepasarla nunca.
Si el circuito de refrigeración está bajo presión,
espere al menos una hora después de haber
parado el motor para intervenir.
Para evitar el riesgo de quemaduras, afloje
el tapón dos vueltas para dejar que caiga la
presión. Una vez la presión haya disminuido,
retire el tapón y complete el nivel. Cuando el motor está caliente, el motoventilador
regula la temperatura de este líquido. El motoventilador puede ponerse en
funcionamiento después de parar el
motor: vigile los objetos o prendas
que puedan engancharse en las
hélices.
Nivel del líquido lavaparabrisas
Características del líquido
Para garantizar una limpieza óptima y evitar
que se congele, la puesta a nivel o el cambio
de este líquido no debe realizarse con agua.
En condiciones invernales, se recomienda
utilizar líquido con base de alcohol etílico o de
metanol. Complete el nivel cuando sea
necesario.

251
DS3_es_Chap09_verifications_ed02-2015

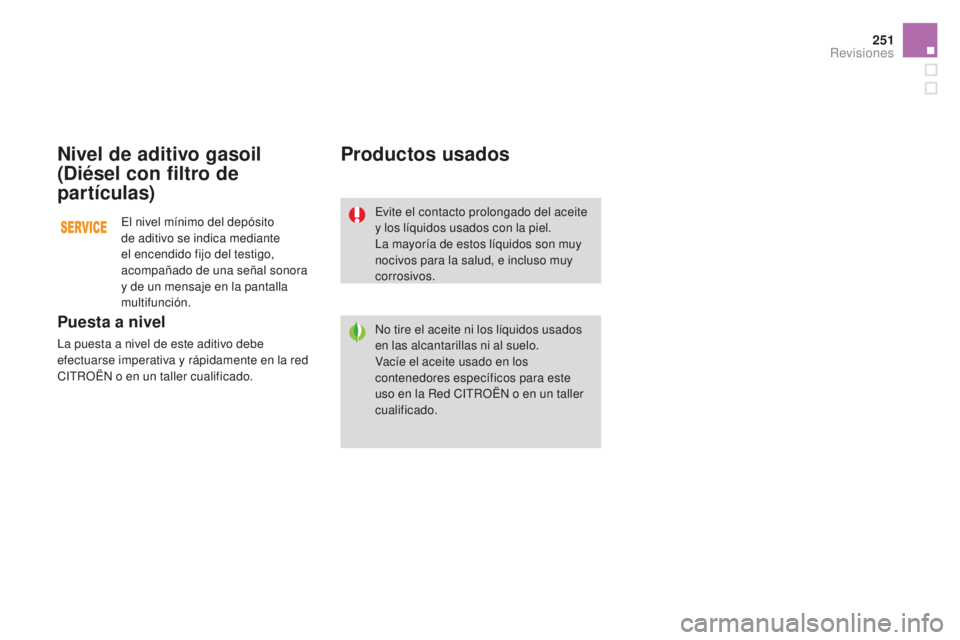

Nivel de aditivo gasoil
(Diésel con filtro de
partículas)
Puesta a nivel
La puesta a nivel de este aditivo debe
efectuarse imperativa y rápidamente en la red
CITROËN o en un taller cualificado.
Productos usados
Evite el contacto prolongado del aceite
y los líquidos usados con la piel.
La mayoría de estos líquidos son muy
nocivos para la salud, e incluso muy
corrosivos.
No tire el aceite ni los líquidos usados
en las alcantarillas ni al suelo.
Vacíe el aceite usado en los
contenedores específicos para este
uso en la Red CITROËN o en un taller
cualificado.
El nivel mínimo del depósito
de aditivo se indica mediante
el encendido fijo del testigo,
acompañado de una señal sonora
y de un mensaje en la pantalla
multifunción.
Revisiones

DS3_es_Chap09_verifications_ed02-2015
Controles
Batería de 12 VFiltro de aire y filtro del habitáculo
Filtro de aceiteFiltro de partículas (diésel)
Salvo indicación contraria, controle estos elementos siguiendo y respetando las indicaciones que constan en el Plan de mantenimiento del fabricante, y
en función de la motorización.
Si lo prefiere, lleve el vehículo a la red CITROËN o a un taller cualificado para proceder a su revisión.
La batería no requiere mantenimiento.
No obstante, compruebe
regularmente la limpieza y el apriete
de los terminales roscados y el Consulte el Plan de mantenimiento
del fabricante para conocer la
frecuencia con la que se deben
sustituir estos elementos.
Cambie el filtro de aceite cada vez
que cambie el aceite del motor.
Consulte el Plan de mantenimiento
del fabricante para conocer la
frecuencia con la que se debe
sustituir este elemento.
Las versiones equipadas con
Stop & Start incluyen una batería de
plomo de 12
V con una tecnología y
características específicas.
Su sustitución se debe realizar
exclusivamente en la red CITROËN o
en un taller cualificado. El inicio de saturación del
filtro de partículas se indica
Es habitual que, en un vehículo
nuevo, las primeras operaciones de
regeneración del filtro de partículas vayan
acompañadas de un olor a quemado.
Después de un funcionamiento
prolongado del vehículo a muy baja
velocidad o al ralentí, excepcionalmente
puede constatar emisiones de vapor de
agua por el escape al acelerar. Dichas
emisiones no tienen consecuencias en
el funcionamiento del vehículo ni para el
medio ambiente.
estado de limpieza de las conexiones.
En caso de intervenir en la batería de 12
V,
consulte el apartado correspondiente para
conocer las precauciones que debe tomar
antes de intervenir. En función del entorno (atmósfera polvorienta,
etc.) y de la utilización del vehículo (conducción
urbana, etc.) duplique los cambios si es
necesario
.
Un filtro del habitáculo sucio puede deteriorar
las prestaciones del sistema de aire
acondicionado y generar olores no deseados. mediante el encendido temporal del testigo
correspondiente acompañado de un mensaje
en la pantalla multifunción.
Cuando las condiciones de circulación lo permitan,
regenere el filtro circulando a una velocidad de al
menos 60
km/h hasta que el testigo se apague.
Si el testigo no se apaga, indica una falta de
aditivo gasoil.
Para más información relativa a la revisión
de los niveles, consulte el apartado
correspondiente.

253
DS3_es_Chap09_verifications_ed02-2015

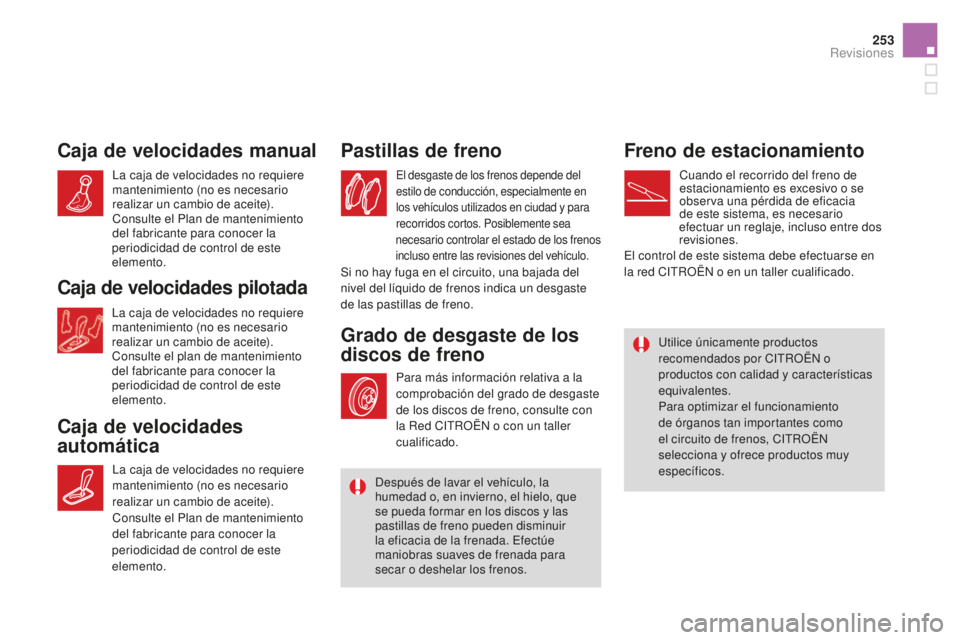

Caja de velocidades manual
Caja de velocidades
automáticaPastillas de freno
El desgaste de los frenos depende del
estilo de conducción, especialmente en
los vehículos utilizados en ciudad y para
recorridos cortos. Posiblemente sea
necesario controlar el estado de los frenos
incluso entre las revisiones del vehículo.La caja de velocidades no requiere
mantenimiento (no es necesario
realizar un cambio de aceite).
Consulte el Plan de mantenimiento
del fabricante para conocer la
periodicidad de control de este
elemento.
Utilice únicamente productos
recomendados por CITROËN o
productos con calidad y características
equivalentes.
Para optimizar el funcionamiento
de órganos tan importantes como
el circuito de frenos, CITROËN
selecciona y ofrece productos muy
específicos.
La caja de velocidades no requiere
mantenimiento (no es necesario
realizar un cambio de aceite).
Consulte el Plan de mantenimiento
del fabricante para conocer la
periodicidad de control de este
elemento.
Caja de velocidades pilotada
La caja de velocidades no requiere
mantenimiento (no es necesario
realizar un cambio de aceite).
Consulte el plan de mantenimiento
del fabricante para conocer la
periodicidad de control de este
elemento. Para más información relativa a la
comprobación del grado de desgaste
de los discos de freno, consulte con
la Red CITROËN o con un taller
cualificado.
Grado de desgaste de los
discos de frenoFreno de estacionamiento
Cuando el recorrido del freno de
estacionamiento es excesivo o se
observa una pérdida de eficacia
de este sistema, es necesario
efectuar un reglaje, incluso entre dos
revisiones.
Si no hay fuga en el circuito, una bajada del
nivel del líquido de frenos indica un desgaste
de las pastillas de freno. El control de este sistema debe efectuarse en
la red CITROËN o en un taller cualificado.
Después de lavar el vehículo, la
humedad o, en invierno, el hielo, que
se pueda formar en los discos y las
pastillas de freno pueden disminuir
la eficacia de la frenada. Efectúe
maniobras suaves de frenada para
secar o deshelar los frenos.
Revisiones

DS3_es_Chap10_caracteristiques_ed02-2015

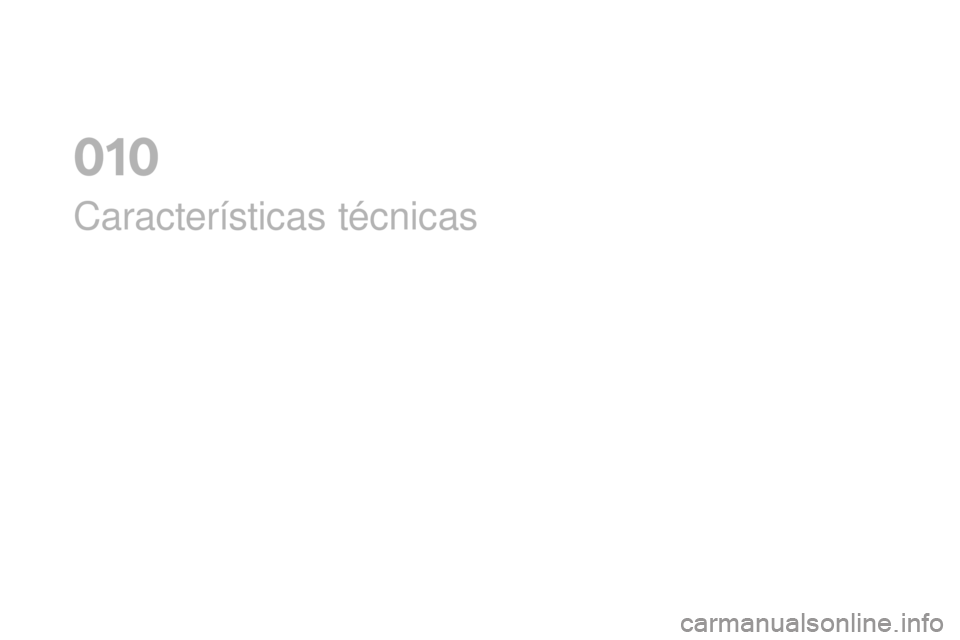

Características técnicas
01
