2017 CITROEN DS3 CABRIO Instrukcja obsługi (in Polish)

223
DS3_pl_Chap08_info-pratiques_ed02-2015
Bezpieczniki w komorze
silnika
Skrzynka bezpieczników znajduje się
w komorze silnika w pobliżu akumulatora
(po lewej stronie).Dostęp do bezpieczników
F Odpiąć pokrywę.
F Wy mienić bezpiecznik (patrz odpowiedni
rozdział).
F
Po w

ymianie zamknąć starannie pokrywę,
aby zapewnić szczelność skrzynki
bezpieczników.
Wszystkie inter wencje dotyczące
bezpieczników w skrzynce znajdującej
się na akumulatorze muszą być
wykonywane przez ASO sieci CITROËN
lub przez warsztat specjalistyczny.
In

DS3_pl_Chap08_info-pratiques_ed02-2015
Tabela bezpieczników
Bezpiecznik NrNatężenie Funkcje
F1 20
AZ

asilanie kalkulatora silnika, przekaźnik sterujący zespołu wentylatora chłodnicy, główny przekaźnik
wielofunkcyjny sterowania silnika, pompa wtryskowa (diesel).
F2 15
AS

ygnał dźwiękowy.
F3 10
AS

pryskiwacz przedniej / tylnej szyby.
F4 20
AŚ

wiatła dzienne.
F5 15
AP

odgrzewacz oleju napędowego (diesel), pompa dodatku do filtra cząstek stałych (diesel), przepływomierz
powietrza (diesel), elektrozawór EGR (diesel), podgrzewacz blow-by i elektrozawory (benzynowy).
F6 10
AK

alkulator ABS/CDS, pomocniczy zestyk stopu.
F7 10
AE

lektryczne wspomaganie układu kierowniczego, automatyczna skrzynia biegów.
F8 25
AS

terowanie rozrusznikiem.
F9 10
AM

oduł przełączania i zabezpieczeń (diesel).
F10 30
AP

odgrzewacz oleju napędowego (diesel), podgrzewacz blow-by (diesel), pompa paliwowa (benzynowy),
wtryskiwacze i cewki zapłonowe (benzynowy).
F11 40
AD

muchawa klimatyzacji.

225
DS3_pl_Chap08_info-pratiques_ed02-2015
Bezpiecznik NrNatężenie Funkcje
F12 30
AM

ała / Duża prędkość wycieraczki przedniej szyby.
F13 40
AZ

asilanie inteligentnego modułu sterującego (+ po zapłonie).
F14 30
AZ

asilanie Valvetronic (benzynowy).
F15 10
AŚ

wiatło drogowe prawe.
F16 10
AŚ

wiatło drogowe lewe.
F17 15
AŚ

wiatło mijania lewe.
F18 15
AŚ

wiatło mijania prawe.
F19 15
AS

ondy lambda i elektrozawory (benzynowy), elektrozawory
(diesel), elektrozawór EGR (diesel).
F20 10
AP

ompy, termostat sterowany (benzynowy), elektrozawór
rozdzielczy (THP), czujnik wody w oleju napędowym (diesel).
F21 5
AZ

asilanie sterowania zespołu motowentylatora, ABS / CDS,
pompa turbo (THP).
In

DS3_pl_Chap08_info-pratiques_ed02-2015
Tabela bezpieczników maxi
Bezpiecznik NrNatężenie Funkcje
MF1* 60
AZ

espół wentylatora chłodnicy.
MF2* 30
AP

ompa ABS / CDS.
MF3* 30
AE

lektrozawory ABS / CDS.
MF4* 60
AZ

asilanie inteligentnego modułu sterującego.
MF5* 60
AZ

asilanie inteligentnego modułu sterującego.
MF6* 30
AD

odatkowy zespół wentylatora chłodnicy (THP).
MF7* 80
AS

krzynka bezpieczników kabiny.
MF8* -Niewykorzystany.
*
Be

zpieczniki maxi stanowią dodatkowe zabezpieczenie systemów elektrycznych. Wymiana bezpieczników maxi musi być wykonana w ASO sieci
CITROËN lub w warsztacie specjalistycznym.

227
DS3_pl_Chap08_info-pratiques_ed02-2015

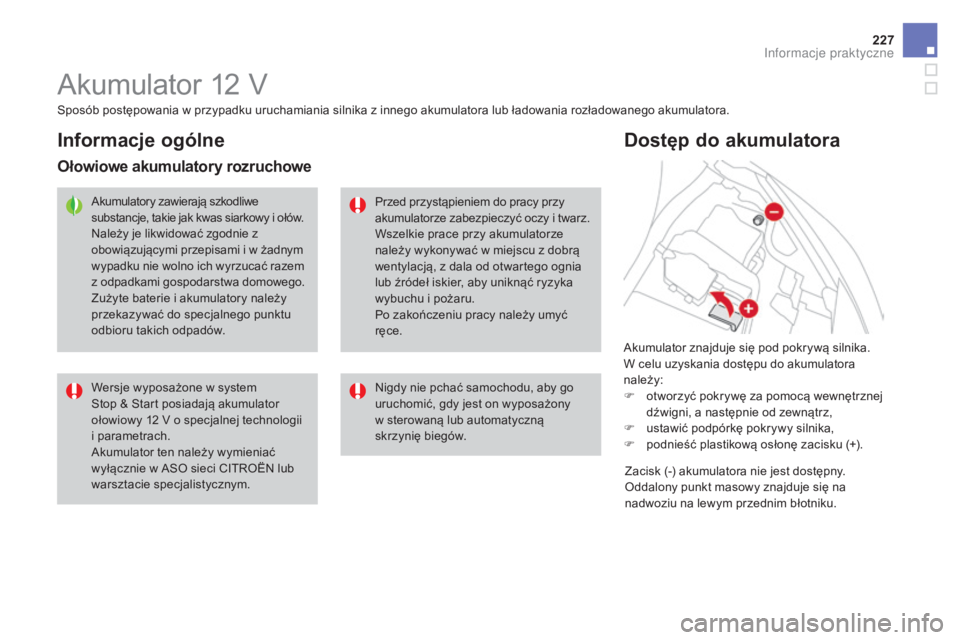

Akumulator 12 V
Akumulator znajduje się pod pokrywą silnika.
W celu uzyskania dostępu do akumulatora
należy:
F
ot
worzyć pokrywę za pomocą wewnętrznej
dźwigni, a następnie od zewnątrz,
F
us

tawić podpórkę pokrywy silnika,
F
po

dnieść plastikową osłonę zacisku (+).
Dostęp do akumulatora
Sposób postępowania w przypadku uruchamiania silnika z innego akumulatora lub ładowania rozładowanego akumulatora.
Informacje ogólne
Ołowiowe akumulatory rozruchowe
Akumulatory zawierają szkodliwe
substancje, takie jak kwas siarkowy i ołów.
Należy je likwidować zgodnie z
obowiązującymi przepisami i w żadnym
wypadku nie wolno ich wyrzucać razem
z odpadkami gospodarstwa domowego.
Zużyte baterie i akumulatory należy
przekazywać do specjalnego punktu
odbioru takich odpadów.
Wersje wyposażone w system
Stop & Start posiadają akumulator
ołowiowy 12
V o s

pecjalnej technologii
i parametrach.
Akumulator ten należy wymieniać
wyłącznie w ASO sieci CITROËN lub
warsztacie specjalistycznym. Przed przystąpieniem do pracy przy
akumulatorze zabezpieczyć oczy i twarz.
Wszelkie prace przy akumulatorze
należy wykonywać w miejscu z dobrą
wentylacją, z dala od otwartego ognia
lub źródeł iskier, aby uniknąć ryzyka
wybuchu i pożaru.
Po zakończeniu pracy należy umyć
ręce.
Nigdy nie pchać samochodu, aby go
uruchomić, gdy jest on wyposażony
w sterowaną lub automatyczną
skrzynię biegów.
Zacisk (-) akumulatora nie jest dostępny.
Oddalony punkt masowy znajduje się na
nadwoziu na lewym przednim błotniku.
In

DS3_pl_Chap08_info-pratiques_ed02-2015
Pewne funkcje, w tym Stop & Start,
pozostają niedostępne, dopóki
akumulator nie osiągnie
wystarczającego poziomu naładowania.
Nigdy nie uruchamiać silnika
podłączając prostownik.
Nigdy nie używać urządzenia
wspomagającego akumulator o
napięciu 24
V l

ub wyższym.
Najpier w sprawdzić, czy akumulator
pomocniczy posiada napięcie nominalne
12
V o

raz co najmniej pojemność
rozładowanego akumulatora.
Obydwa samochody nie powinny
stykać się ze sobą.
Wyłączyć wszystkie odbiorniki energii
elektrycznej (radioodtwarzacz,
wycieraczki, światła...).Zwracać uwagę, aby przewody rozruchowe
nie przebiegały w pobliżu ruchomych
części silnika (wentylator, pasek...).
Nie odłączać zacisku (+) w czasie
pracy silnika.
Uruchamianie pojazdu
z innego akumulatora
W przypadku rozładowania akumulatora można
uruchomić silnik za pomocą akumulatora
pomocniczego (zewnętrznego lub z innego
samochodu) przy wykorzystaniu przewodów
rozruchowych lub urządzenia wspomagającego
akumulator.
F
Un

ieść plastikową osłonę zacisku (+),
jeżeli pojazd jest w nią wyposażony.
F
Po

dłączyć czer wony przewód do zacisku
(+) akumulatora rozładowanego A (na
poziomie metalowej, zagiętej części), a
następnie do zacisku (+) akumulatora
pomocniczego B albo urządzenia
wspomagającego.
F Jeden koniec przewodu zielonego lub
c zarnego podłączyć do zacisku (-)
akumulatora pomocniczego B albo urządzenia
wspomagającego (lub do punktu masy pojazdu
z akumulatorem pomocniczym).
F Drugi koniec przewodu zielonego lub
c zarnego podłączyć do masy C pojazdu
z rozładowanym akumulatorem. F
Ur

uchomić silnik pojazdu z akumulatorem
pomocniczym i pozostawić na wolnych
obrotach przez kilka minut.
F
Wł
ączyć rozrusznik w pojeździe
z rozładowanym akumulatorem
i pozostawić włączony silnik.
Jeżeli silnik nie uruchomi się od razu, wyłączyć
stacyjkę i poczekać chwilę przed ponowną próbą.
F
Po
czekać, aż silnik powróci na wolne
obroty, i odłączyć przewody rozruchowe
w odwrotnej kolejności.
F
Za
łożyć plastikową osłonę zacisku (+),
jeżeli pojazd jest w nią wyposażony.
F
Po
zwolić silnikowi pracować, podczas
jazdy albo na postoju, co najmniej przez
30
m
inut, aby akumulator mógł osiągnąć
wystarczający poziom naładowania.

229
DS3_pl_Chap08_info-pratiques_ed02-2015
Jeżeli planują Państwo ładować we
własnym zakresie akumulator samochodu,
należy używać wyłącznie prostownika
do akumulatorów ołowiowych, o napięciu
znamionowym 12
V
.
Obecność tej etykiety wskazuje, że
należy koniecznie używać wyłącznie
prostownika 12
V
; użycie innego
urządzenia grozi nieodwracalnym
uszkodzeniem osprzętu elektrycznego
związanego z funkcją Stop & Start. Należy postępować zgodnie z instrukcją
użytkownika dostarczoną przez
producenta prostownika.
Nigdy nie zamieniać biegunów.
Ładowanie akumulatora za
pomocą prostownika
Aby zapewnić optymalną tr wałość
akumulatora, należy utrzymywać jego stan
naładowania na dostatecznym poziomie.
W niektórych przypadkach może się okazać
konieczne naładowanie akumulatora:
-
w pr

zypadku jazdy głównie na krótkich
trasach,
-
w pr

zewidywaniu dłuższego postoju
tr wającego kilka – kilkanaście tygodni.
Skontaktować się z ASO sieci CITROËN lub
z warsztatem specjalistycznym. Nie potrzeba odłączać akumulatora.
F
Wy

łączyć stacyjkę.
F
Wy

łączyć wszystkie odbiorniki energii
elektrycznej (radioodtwarzacz, światła,
wycieraczki szyb...).
F
Wy

łączyć prostownik B przed połączeniem
przewodów z akumulatorem, aby uniknąć
przeskoku niebezpiecznej iskry.
F
Sp

rawdzić, czy przewody prostownika są
nieuszkodzone.
F
Po

dłączyć przewody prostownika
B w następujący sposób:
-
cz

er wony przewód dodatni (+) do
zacisku (+) akumulatora A ,
-
cz

arny przewód ujemny (-) do punktu
masy C samochodu.
F
Po z

akończeniu operacji ładowania,
wyłączyć prostownik B przed odłączeniem
przewodów od akumulatora A .
Nigdy nie próbować ładować zamarzniętego
akumulatora. Ryzyko wybuchu!
Jeżeli akumulator zamarzł, należy go
sprawdzić w ASO sieci CITROËN lub
w warsztacie specjalistycznym, gdzie
zostanie przeprowadzona kontrola, czy
wewnętrzne elementy nie są uszkodzone
i czy obudowa nie jest pęknięta, co
mogłoby spowodować ryzyko wycieku
toksycznego i korozyjnego kwasu.
Informacje praktyczne

DS3_pl_Chap08_info-pratiques_ed02-2015
Odłączanie akumulatora
Aby zachować poziom naładowania
akumulatora wystarczający do rozruchu
silnika, zaleca się odłączenie akumulatora
w przypadku bardzo długiego postoju.
Przed odłączeniem akumulatora:
F
za
mknąć wszystkie otwory (drzwi,
bagażnik, szyby, dach (wersje Cabrio)),
F
wy

łączyć wszystkie odbiorniki energii
elektrycznej (radioodtwarzacz, wycieraczki
szyb, światła...),
F
wy

łączyć stacyjkę i odczekać cztery
minuty.
Po uzyskaniu dostępu do akumulatora
wystarczy odłączyć przewód od zacisku (+).
Po podłączeniu akumulatora
Po podłączeniu akumulatora należy
włączyć zapłon i odczekać 1 m inutę przed
uruchomieniem rozrusznika w celu inicjalizacji
systemów elektronicznych.
W razie wystąpienia jakichkolwiek problemów
należy skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym.
Posługując się informacjami znajdującymi się
w odpowiednich rubrykach, należy osobiście
przeprowadzić inicjalizację niektórych
urządzeń, jak np.:
-
kl

ucza z pilotem zdalnego sterowania,
-
el

ektrycznych podnośników szyb,
-
da

ty i godziny,
-
za

pamiętanych stacji radiowych.
Klema szybkiego ryglowania
Odłączenie zacisku (+)
F Podnieść maksymalnie łopatkę A , a by
odryglować pierścień B.
Podłączenie zacisku (+)
F Ustawić otwarty pierścień B kabla na
z acisku (+) akumulatora.
F
Na

cisnąć pionowo pierścień, aby ustawić
go przy akumulatorze.
F
Za

blokować pierścień opuszczając
łopatkę A. Podczas jazdy po pier wszym rozruchu
silnika funkcja Stop & Start może nie
działać.
W tym przypadku funkcja będzie
dostępna dopiero po nieprzer wanym
postoju, którego czas tr wania zależy
od temperatury otoczenia i stanu
naładowania akumulatora (do około
8
g

odzin).
Nie naciskać łopatki na siłę, ponieważ
zablokowanie jest niemożliwe, jeżeli
pierścień jest nieprawidłowo ustawiony;
powtórzyć procedurę.
