2017 CITROEN C4 InstruksjonsbØker (in Norwegian)

247
C4-2_no_Chap08_en-cas-de-panne_ed02-2015

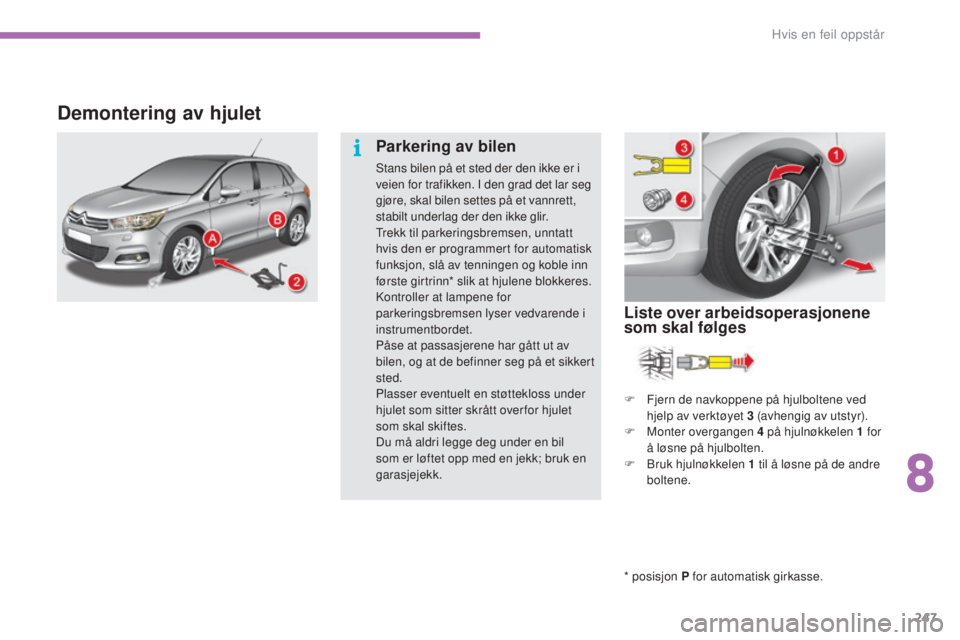

Demontering av hjulet
* posisjon P for automatisk girkasse.
Liste over arbeidsoperasjonene
som skal følges
Parkering av bilen
Stans bilen på et sted der den ikke er i
veien for trafikken. I den grad det lar seg
gjøre, skal bilen settes på et vannrett,
stabilt underlag der den ikke glir.
Trekk til parkeringsbremsen, unntatt
hvis den er programmert for automatisk
funksjon, slå av tenningen og koble inn
første girtrinn* slik at hjulene blokkeres.
Kontroller at lampene for
parkeringsbremsen lyser vedvarende i
instrumentbordet.
Påse at passasjerene har gått ut av
bilen, og at de befinner seg på et sikkert
sted.
Plasser eventuelt en støttekloss under
hjulet som sitter skrått over for hjulet
som skal skiftes.
Du må aldri legge deg under en bil
som er løftet opp med en jekk; bruk en
garasjejekk.
F

F
jern de navkoppene på hjulboltene ved
hjelp av verktøyet 3
(avhengig av utstyr).
F

M
onter overgangen 4 på hjulnøkkelen 1 for
å løsne på hjulbolten.
F

B
ruk hjulnøkkelen 1 til å løsne på de andre
boltene.
8
Hvis en feil oppstår

248
C4-2_no_Chap08_en-cas-de-panne_ed02-2015
F Plasser jekksålen 2 på bakken og påse at
den står loddrett i festet A foran eller B på
bilens understell og nærmest mulig hjulet
som skal skiftes.
Påse at jekken står støtt. Hvis underlaget er glatt eller løst risikerer jekken å skli eller synke
sammen. Risiko for personskader!
Påse at jekken bare plasseres i festene A eller B under bilen, og at trykksonen til bilen er
riktig sentrert på jekkens løftepunkt. Ellers risikerer bilen å få skader og/eller synke ned.
Risiko for personskade ! F
F jern hjulboltene og oppbevar dem på et
rent sted.
F

F
jern hjulet.
F
F old ut jekken 2 inntil jekkens løftepunkt
kommer i kontakt med festet A eller B
som brukes ; trykkflaten A eller B til bilen
skal sitte godt fast i midtre del av jekkens
løftepunkt.
F

L
øft opp bilen til det er tilstrekkelig plass
mellom hjulet og bakken for deretter
lett å kunne montere reservehjulet (ikke
punktert).
Hvis en feil oppstår

249
C4-2_no_Chap08_en-cas-de-panne_ed02-2015
Liste over arbeidsoperasjonene
som skal følges
F Plasser hjulet på navet.
F S tram til boltene for hånd.
F

F
oreta en første tiltrekking av den låsbare
hjulbolten ved hjelp av hjulnøkkelen 1
med
overgangen 4 .
F

F
oreta en første tiltrekking av de andre
boltene ved hjelp av hjulnøkkelen 1
uten
overgangen.
Montering av hjulet
Feste av stålreservehjul
eller av typen
"nødhjelphjul"
Hvis bilen din er utstyrt med
aluminiumsfelger, er det normalt å
konstatere under tilstramming av
hjulboltene ved tilbakemontering, at
skivene ikke kommer i kontakt med
stålreservehjulet eller "nødhjelphjulet".
Hjulet holdes på plass ved konisk trykk
av hver hjulbolt.
8
Hvis en feil oppstår

250
C4-2_no_Chap08_en-cas-de-panne_ed02-2015
F Blokker den låsbare hjulbolten ved hjelp av hjulnøkkelen 1 med overgangen 4.
F

B
lokker de andre boltene ved hjelp av
hjulnøkkelen 1
uten overgangen.
F

T
ilbakemonter navkoppene på hver bolt
(avhengig av utstyr).
F

P
lasser verktøyet i boksen.
F
S
enk bilen helt ned.
F
F
old sammen jekken 2

og fjern den.
Etter skifte av hjul
For korrekt oppbevaring av hjulet i
bagasjerommet, fjern først det midtre
dekslet.
Ved bruk av reservehjul av typen
"nødhjelphjul" må du ikke kjøre i over
80
km/t.
Få tilstrammingen av boltene og
dekktrykket på reservehjulet kontrollert
hos CITROËN-forhandlernett eller hos
et kvalifisert verksted.
Få det punkterte hjulet reparert og
tilbakemonter det på bilen så snart som
mulig.
Hvis en feil oppstår

251
C4-2_no_Chap08_en-cas-de-panne_ed02-2015
Skifte en pære
Lyktene er utstyrt med glass av
polykarbonat, dekket med en
beskyttende lakk :
F
d
e skal ikke rengjøres med
en tørr eller slipende klut,
heller ikke med et rense- eller
oppløsningsmiddel,
F

b
ruk en svamp og såpevann, eller
et produkt med nøytral pH,
F

v
ed bruk av høytrykksvask på
gjenstridig smuss, rett ikke strålen
for lenge mot lykter, lys og deres
omgivelsene for å unngå å skade
lakken eller pakningene.
Utskifting av halogenpærer må gjøres
etter at lyktene har vært slukket i
flere minutter (risiko for alvorlige
forbrenninger).
F

B
erør ikke pæren med fingrene:
bruk en klut som ikke loer.
Det kreves at det bare brukes pærer av
typen antiultrafiolett (UV) slik at lyktene
ikke ødelegges.
Skift alltid en defekt pære med en ny
pære som har samme referanse og
spesifikasjoner.Frontlykter
Modell med xenon-pærer og
svingbare lykter
1. Nærlys / fjernlys svingbare (D1S).
2. B linklys (PY21W ravgul).
3.
K

jørelys / parklys (P21/5W XL).
4.
T

å k e l y k t e r ( H11) .
Risiko for livsfarlig elektrisk støt
Xenon-pærer (D1S) skal skiftes ut hos
CITROËN-forhandlernett eller hos et
kvalifisert verksted.
8
Hvis en feil oppstår

252
C4-2_no_Chap08_en-cas-de-panne_ed02-2015
F Fjern vindskjermen ved å hekte den av nederst.
F

H
ekt av betjeningskabelen for åpning av
panseret ved de to festene.
F

F
lytt kabelen bakover.
Etter utskifting av vedkommende pære, glem
ikke å sette alt på plass (kabel og vindskjerm). I henhold til motoren og bare på venstre side,
skal du på forhånd utføre følgende operasjoner
for å få tilgang til beskyttelsesdekslene til
pærene.
Tilgang til pærene
Modell med halogenpærer og
lyssignatur med LED (type 2)*
1. Blinklys (LED).
2. K
jørelys / parkeringslys (LED).
3.
N

ærlys (H7).
4.
Fj

ernlys (H7).
5.
T

å k e l y s ( H11) .Med pærer med stoppere av typen
H1, H7....påse at de settes riktig på
plass for å kunne garantere den beste
lyskvaliteten.
Modell med halogenpærer
(t y p e 1)
1. Blinklys (H21 hvit).
2. N ærlys (H7).
3.
F

j e r nl ys (H1).
4.
K

jørelys / parkeringslys (P 21/5 5W XL).
5.
T

å k e l y s ( H11) .Med pærer med stoppere av typen
H1, H7....påse at de settes riktig på
plass for å kunne garantere den beste
lyskvaliteten.
* LED : lysdioder
Hvis en feil oppstår

253
C4-2_no_Chap08_en-cas-de-panne_ed02-2015
Skifte av blinklys
Modell med halogenpærer (type 1 )
F D rei pæreholderen en kvart omdreining og
ta den ut.
F

T
rekk ut pæren og skift den.
Ved tilbakemontering, foreta disse
operasjonene i motsatt rekkefølge. Modell med xenon-pærer
F

F
jern beskyttelsesdekslet ved å trekke i
tungestykket.
F
D
rei pæreholderen en kvart omdreining og
ta den ut.
F D rei pæren en kvart omdreining og skift
den.
Ved tilbakemontering, foreta disse
operasjonene i motsatt rekkefølge.
De ravfargede pærene, slik som
blinklyset, skal skiftes ut med pærer
med samme spesifikasjoner og samme
farge.
Hvis blinklyset blinker raskere (høyre
eller venstre) betyr dette at pæren på
korresponderende side er defekt.
Modell med halogenpærer (type 2)
For å skifte ut denne typen lys, ta kontakt med
CITROËN eller et kvalifisert verksted.
8
Hvis en feil oppstår

254
C4-2_no_Chap08_en-cas-de-panne_ed02-2015
Skifte av fjernlys (på modeller
med halogenpærer type 1)
F Fjern beskyttelsesdekslet ved å trekke i endestykket.
F

K
oble fra kontakten til lyset.
F

K
lem sammen fjærene for å frigjøre pæren.
F

T
rekk i pæren og skift den.
Ved montering, foreta disse operasjonene i
motsatt rekkefølge.
Skifte av fjernlys (på modeller
med halogenpærer type 2)
F Ta av dekslet ved å trekke i endestykket.
F K oble fra kontakten.
F

T
a ut pæren og skift den.
Ved tilbakemontering, foreta diss operasjonene
i motsatt rekkefølge.
Skifte av nærlys (på modeller
med halogenpærer)
F Ta av beskyttelsesdekslet ved å trekke i tungestykket.
F

K
oble fra kontakten.
F

T
rekk fjærene tilside for å frigjøre pæren.
F

T
a ut pæren og skift den.
Ved tilbakemontering, foreta disse
operasjonene i motsatt rekkefølge.
Ved tilbakemontering, påse at
beskyttelsesdekslet er forsvarlig satt
på plass for å garantere at lykten er
helt tett.
Hvis en feil oppstår
