Ohne Anheben (4 Räder am Boden)
Hierzu muss stets eine Abschleppstange
verwendet werden.

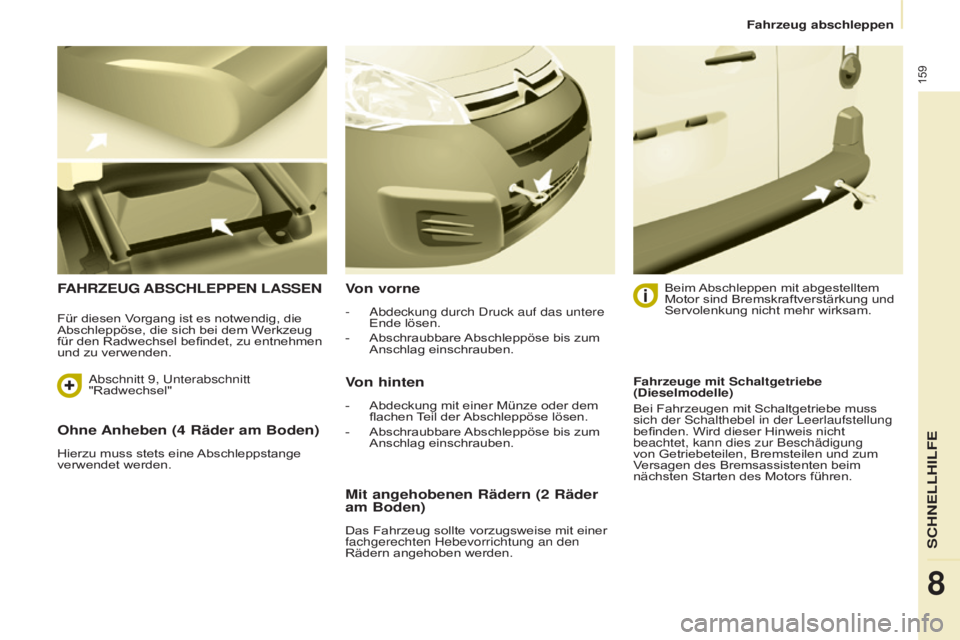

FAHRZEUG ABSCHLEPPEN LASSENV on vorne
- abdeckung durch druck auf das untere
Ende lösen.
-

Abschraubbare
Abschleppöse bis zum
Anschlag einschrauben.
Von hinten
- Abdeckung mit einer Münze oder dem
flachen Teil der Abschleppöse lösen.
-

Abschraubbare
Abschleppöse bis zum
Anschlag einschrauben. Beim Abschleppen mit abgestelltem
Motor sind Bremskraftverstärkung und
Servolenkung nicht mehr wirksam.
Mit angehobenen Rädern (2 Räder
am Boden)
Das Fahrzeug sollte vorzugsweise mit einer
fachgerechten Hebevorrichtung an den
Rädern angehoben werden.
Für diesen Vorgang ist es notwendig, die
Abschleppöse, die sich bei dem Werkzeug
für den Radwechsel befindet, zu entnehmen
und zu verwenden.
Fahrzeuge mit Schaltgetriebe
(Dieselmodelle)
Bei Fahrzeugen mit Schaltgetriebe muss
sich der s chalthebel in der l eerlaufstellung
befinden. Wird dieser Hinweis nicht
beachtet, kann dies zur Beschädigung
von Getriebeteilen, Bremsteilen und zum
Versagen des Bremsassistenten beim
nächsten Starten des Motors führen.
a

bschnitt 9,
u
nterabschnitt
"Radwechsel"
SCHNELLHILFE
8
Fahrzeug abschleppen

160
Berlingo-2-VU_de_Chap08_Aide rapide_ed01-2015
V

161
Berlingo-2-VU_de_Chap08_Aide rapide_ed01-2015
SCHNELLHILFE
8

162
Berlingo-2-VU_de_Chap09_Caract_technique_ed01-2015
Berlingo-2-VU_de_Chap09_Caract_technique_ed01-2015

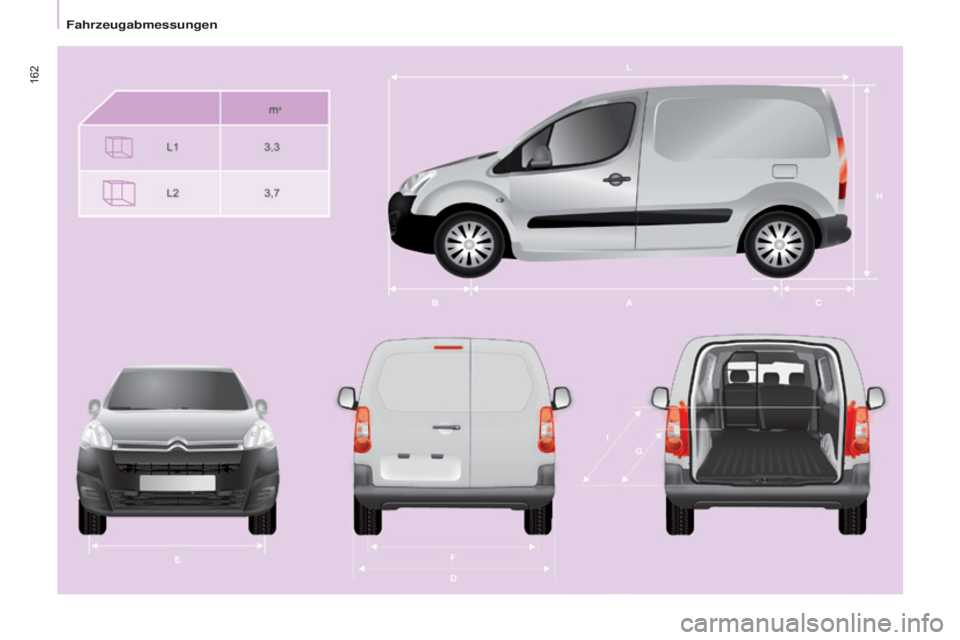

Fahrzeugabmessungen

163
Berlingo-2-VU_de_Chap09_Caract_technique_ed01-2015
Berlingo-2-VU_de_Chap09_Caract_technique_ed01-2015
Kurz - L1lang - l 2
625 850750
ll

änge über alles 43804628
H Höhe über alles 1801-18621805-1834
aRadstand 2728
B V

orderachsüberhang 925
C Hinterachsüberhang 727975
dBreite (Karosserie)ohne Rückspiegel
1810
mit Rückspiegeln 21

12
eSpurweite vorne 1505-15071505
F Spurweite hinten 1554-15561554
gNutzlänge Laderaum 18002050
iNutzlänge bei umgeklapptem Beifahrersitz 30003250
ABMESSUNGENKastenwagen (mm)Das Fahrzeug ist in 2 Längen (L1 und L2) und
3 Nutzlastkategorien (625, 850 und 750) erhältlich. Die
Abmessungen entnehmen Sie bitte den folgenden Tabellen.
Fahrzeugabmessungen
teCHnisCHe daten
9

164
Berlingo-2-VU_de_Chap09_Caract_technique_ed01-2015
Berlingo-2-VU_de_Chap09_Caract_technique_ed01-2015

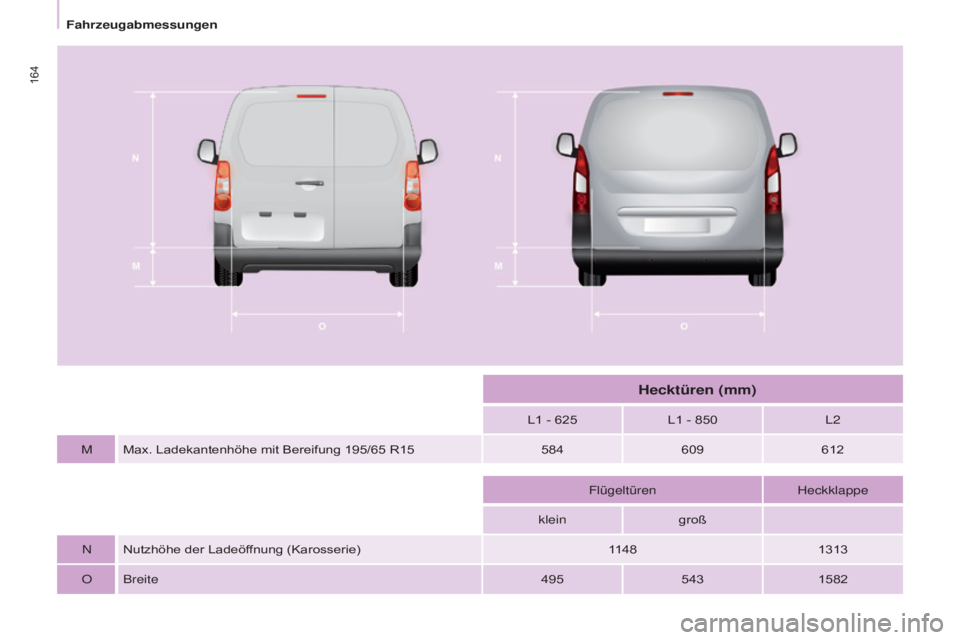

L1 - 625L1 - 850l 2
M Max. Ladekantenhöhe mit Bereifung 195/65

R15 584609612
Flügeltüren Heckklappe
klein groß
nNutzhöhe der Ladeöf

fnung (Karosserie) 11481313
O Breite 4955431582
Hecktüren (mm)
Fahrzeugabmessungen

165
Berlingo-2-VU_de_Chap09_Caract_technique_ed01-2015
Berlingo-2-VU_de_Chap09_Caract_technique_ed01-2015

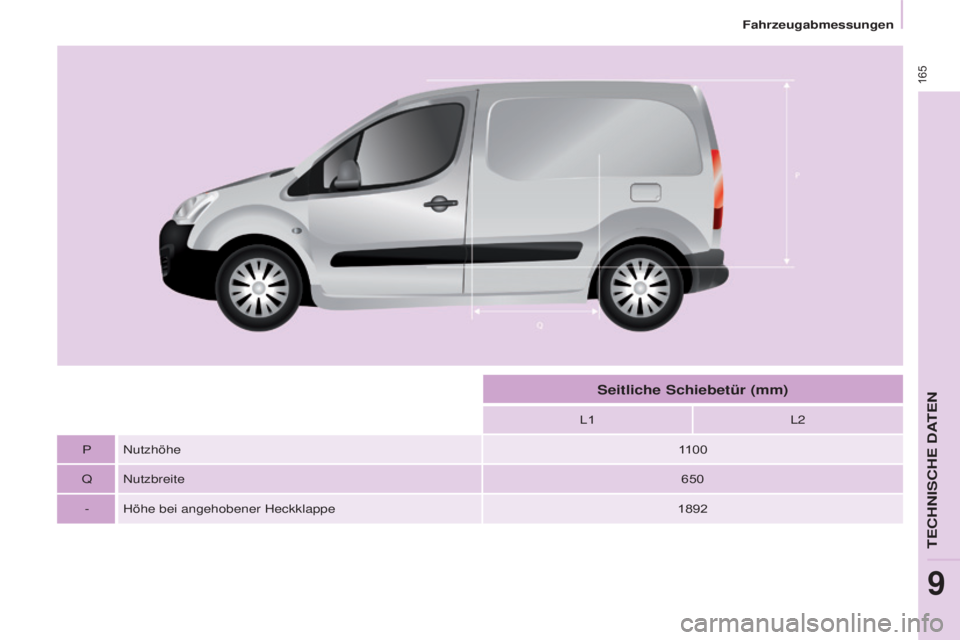

L1l2
P
n

utzhöhe 1100
Q
n

utzbreite 650
- Höhe bei angehobener Heckklappe 1892
Seitliche Schiebetür (mm)
Fahrzeugabmessungen
teCHnisCHe daten
9

166
Berlingo-2-VU_de_Chap09_Caract_technique_ed01-2015
Berlingo-2-VU_de_Chap09_Caract_technique_ed01-2015

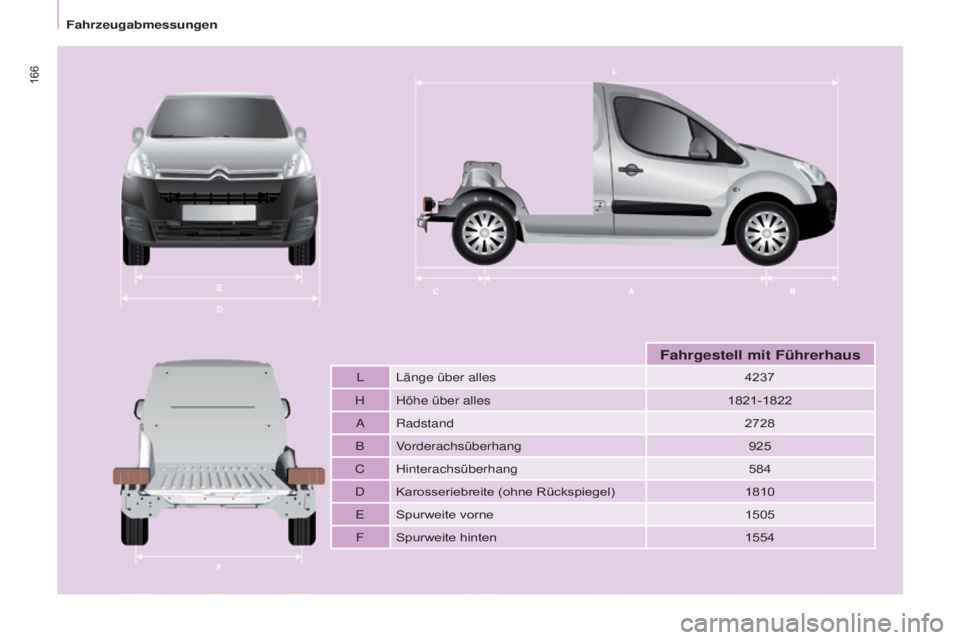

ll änge über alles 4237
H Höhe über alles 1821-1822
aRadstand2728
B V

orderachsüberhang 925
C Hinterachsüberhang 584
dKarosseriebreite (ohne Rückspiegel)1810
eSpurweite vorne1505
F Spurweite hinten 1554
Fahrgestell mit Führerhaus
Fahrzeugabmessungen
