2017 CITROEN BERLINGO ELECTRIC Betriebsanleitungen (in German)

95
BERLINGO-2-VU_DE_CHAP05_SECURITE_ED01-2015

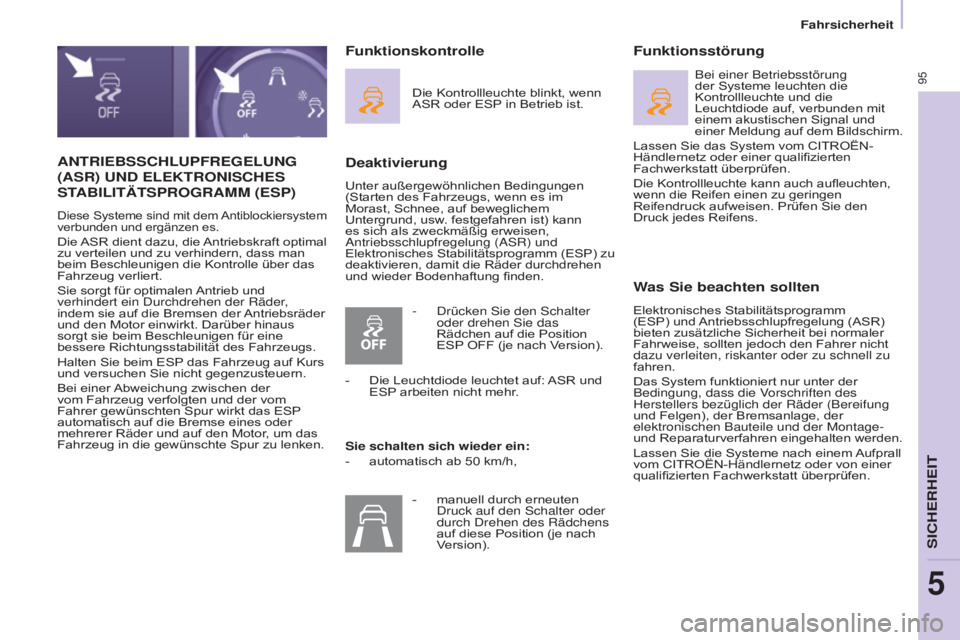

ANTRIEBSSCHLUPFREGELUNG
(ASR) UND ELEKTRONISCHES
S
TABILIT ä TSPROGRAMM (ESP)
Diese Systeme sind mit dem Antiblockiersystem
verbunden und ergänzen es.
Die ASR dient dazu, die Antriebskraft optimal
zu verteilen und zu verhindern, dass man
beim Beschleunigen die Kontrolle über das
Fahrzeug verliert.
Sie sorgt für optimalen Antrieb und
verhindert ein
d urchdrehen der Räder,
indem sie auf die Bremsen der Antriebsräder
und den Motor einwirkt. Darüber hinaus
sorgt sie beim Beschleunigen für eine
bessere Richtungsstabilität des Fahrzeugs.
Halten Sie beim ESP das Fahrzeug auf Kurs
und versuchen Sie nicht gegenzusteuern.
Bei einer Abweichung zwischen der
vom Fahrzeug verfolgten und der vom
Fahrer gewünschten Spur wirkt das ESP
automatisch auf die Bremse eines oder
mehrerer Räder und auf den Motor, um das
Fahrzeug in die gewünschte Spur zu lenken.
Deaktivierung
Unter außergewöhnlichen Bedingungen
(Starten des Fahrzeugs, wenn es im
Morast, Schnee, auf beweglichem
Untergrund, usw. festgefahren ist) kann
es sich als zweckmäßig erweisen,
a

ntriebsschlupfregelung ( as R) und
Elektronisches Stabilitätsprogramm (ESP) zu
deaktivieren, damit die Räder durchdrehen
und wieder Bodenhaftung finden.
Funktionsstörung
Was Sie beachten sollten
Elektronisches Stabilitätsprogramm
(ESP) und Antriebsschlupfregelung (ASR)
bieten zusätzliche Sicherheit bei normaler
Fahrweise, sollten jedoch den Fahrer nicht
dazu verleiten, riskanter oder zu schnell zu
fahren.
Das System funktioniert nur unter der
Bedingung, dass die Vorschriften des
Herstellers bezüglich der Räder (Bereifung
und Felgen), der Bremsanlage, der
elektronischen Bauteile und der Montage-
und Reparaturverfahren eingehalten werden.
Lassen Sie die Systeme nach einem Aufprall
vom CITROËN-Händlernetz oder von einer
qualifizierten Fachwerkstatt überprüfen.
Funktionskontrolle
Die Kontrollleuchte blinkt, wenn
ASR oder ESP in Betrieb ist.
Sie schalten sich wieder ein:
-

automatisch ab 50
km/h, Bei einer Betriebsstörung
der Systeme leuchten die
Kontrollleuchte und die
Leuchtdiode auf, verbunden mit
einem akustischen Signal und
einer Meldung auf dem Bildschirm.
Lassen Sie das System vom CITROËN-
Händlernetz oder einer qualifizierten
Fachwerkstatt überprüfen.
Die Kontrollleuchte kann auch aufleuchten,
wenn die Reifen einen zu geringen
Reifendruck aufweisen. Prüfen Sie den
Druck jedes Reifens.
-
d rücken s ie den s chalter
oder drehen
s ie das
Rädchen auf die Position
ESP OFF (je nach Version).
-

Die Leuchtdiode leuchtet auf:
ASR und
ESP arbeiten nicht mehr.
-

manuell durch erneuten d

ruck auf den s chalter oder
durch
d rehen des Rädchens
auf diese Position (je nach
Version).
Fahrsicherheit
SICHERHEIT
5

96
BERLINGO-2-VU_DE_CHAP05_SECURITE_ED01-2015

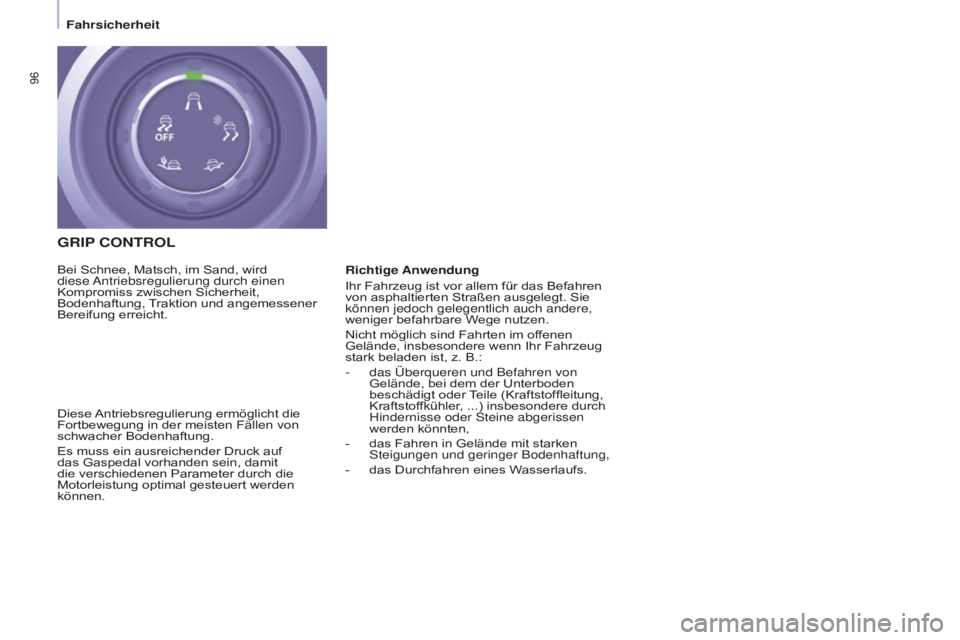

GRIP CONTROL
Diese Antriebsregulierung ermöglicht die
Fortbewegung in der meisten Fällen von
schwacher Bodenhaftung.
Es muss ein ausreichender Druck auf
das Gaspedal vorhanden sein, damit
die verschiedenen Parameter durch die
Motorleistung optimal gesteuert werden
können. Bei Schnee, Matsch, im Sand, wird
diese
a
ntriebsregulierung durch einen
Kompromiss zwischen Sicherheit,
Bodenhaftung, Traktion und angemessener
Bereifung erreicht. Richtige Anwendung
Ihr Fahrzeug ist vor allem für das Befahren
von asphaltierten Straßen ausgelegt. Sie
können jedoch gelegentlich auch andere,
weniger befahrbare Wege nutzen.
Nicht möglich sind Fahrten im offenen
Gelände, insbesondere wenn Ihr Fahrzeug
stark beladen ist, z. B.:
-

das Überqueren und Befahren von
Gelände, bei dem der Unterboden
beschädigt oder

Teile (Kraftstoffleitung,
Kraftstoffkühler, ...) insbesondere durch
Hindernisse oder s teine abgerissen
werden könnten,
-

das Fahren in Gelände mit starken s

teigungen und geringer Bodenhaftung,
-

das Durchfahren eines W
asserlaufs.
Fahrsicherheit

97
BERLINGO-2-VU_DE_CHAP05_SECURITE_ED01-2015

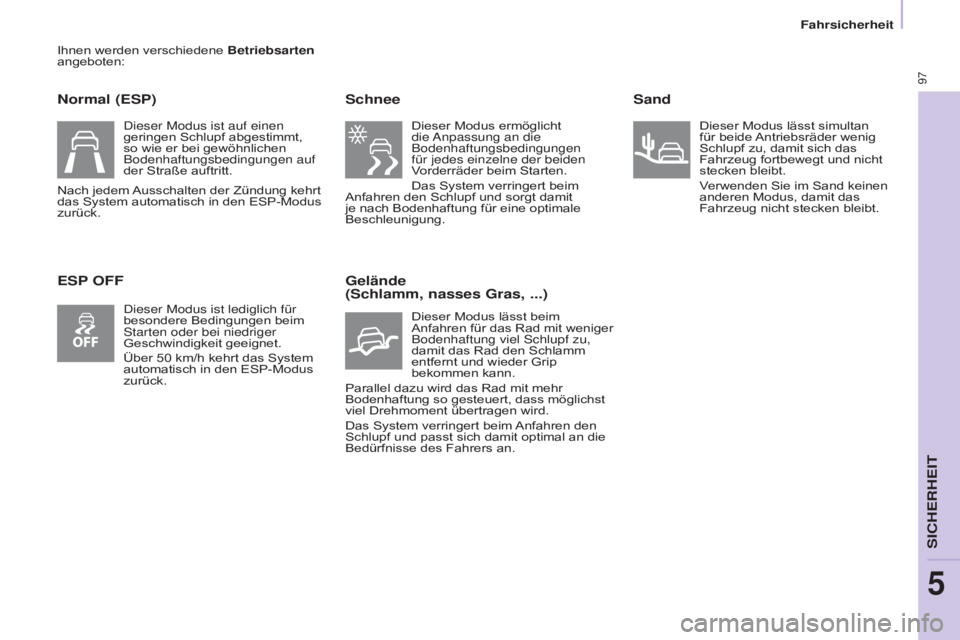

Ihnen werden verschiedene Betriebsarten
angeboten:
Normal (ESP)
ESP OFFSchnee
Dieser Modus ermöglicht
die a
npassung an die
Bodenhaftungsbedingungen
für jedes einzelne der beiden
Vorderräder beim Starten.
Das System verringert beim
Anfahren den Schlupf und sorgt damit
je nach Bodenhaftung für eine optimale
Beschleunigung.
Gelände
(Schlamm, nasses Gras, ...)
Dieser Modus lässt beim
Anfahren für das Rad mit weniger
Bodenhaftung viel
s chlupf zu,
damit das Rad den Schlamm
entfernt und wieder Grip
bekommen kann.
Parallel dazu wird das Rad mit mehr
Bodenhaftung so gesteuert, dass möglichst
viel Drehmoment übertragen wird.
Das System verringert beim Anfahren den
Schlupf und passt sich damit optimal an die
Bedürfnisse des Fahrers an.
Sand
Dieser Modus lässt simultan
für beide Antriebsräder wenig
Schlupf zu, damit sich das
Fahrzeug fortbewegt und nicht
stecken bleibt.
V

erwenden Sie im Sand keinen
anderen Modus, damit das
Fahrzeug nicht stecken bleibt.d
ieser Modus ist auf einen
geringen Schlupf abgestimmt,
so wie er bei gewöhnlichen
Bodenhaftungsbedingungen auf
der Straße auftritt.
Nach jedem Ausschalten der Zündung kehrt
das System automatisch in den ESP-Modus
zurück.
d

ieser Modus ist lediglich für
besondere Bedingungen beim
s

tarten oder bei niedriger
Geschwindigkeit geeignet.
Über 50


km/h kehrt das System
automatisch in den ESP-Modus
zurück.
Fahrsicherheit
siCHeRHeit
5

98
BERLINGO-2-VU_DE_CHAP05_SECURITE_ED01-2015
ACTIVE CITY BRAKE
active City Brake ist eine Fahrhilfefunktion,
deren Ziel es ist, im Fall des Nichteingreifens
oder des zu geringen
e ingreifens
des Fahrers (zu leichtes
treten des
Bremspedals) den Frontalzusammenstoß zu
vermeiden oder die

Aufprallgeschwindigkeit
zu verringern.
Dieses System wurde entwickelt, um
die Fahrsicherheit zu verbessern.
Es obliegt dem Fahrer, ständig den
Verkehr im Auge zu haben und die
Abstände zu und Geschwindigkeiten
der anderen Fahrer einzuschätzen.
Active City Brake kann in keinem Fall die
Aufmerksamkeit des Fahrers ersetzen. Sehen Sie sich niemals den
Lasersensor mit einem Abstand
von weniger als 10
Zentimetern mit
einem optischen Instrument (Lupe,
Mikroskop...) an: Verletzungsgefahr für
die Augen.Prinzip
Mit Hilfe eines lasersensors oben an
der Windschutzscheibe erkennt dieses
System ein Fahrzeug, das in der gleichen
Fahrtrichtung unterwegs ist oder sich im
Stillstand vor dem Fahrzeug befindet.
Falls erforderlich, wird der Bremsvorgang
automatisch ausgelöst, um einen
Zusammenstoß mit dem V
orderfahrzeug zu
vermeiden.
Das automatische Bremsen
erfolgt später als es ein Fahrer
vornehmen könnte, um nur bei großer
Aufprallgefahr einzugreifen.
Aktivierungsbedingungen
Active City Brake funktioniert, wenn die
folgenden Bedingungen erfüllt sind:
●
die Zündung ist eingeschaltet,
●


das Fahrzeug fährt vorwärts,
●


die Geschwindigkeit beträgt zwischen
5

und 30 km/h,
●

die Bremsassistenzsystem (ABS, REF
,
BF
n ) sind nicht defekt,
●

die elektronischen Stabilitätsprogramme
(ASR, DSC) sind weder deaktiviert noch
defekt,
●


das Fahrzeug befindet sich nicht in einer
engen Kurve,
●


das System wurde nicht innerhalb der
letzten zehn Sekunden ausgelöst.
Fahrsicherheit

99
BERLINGO-2-VU_DE_CHAP05_SECURITE_ED01-2015

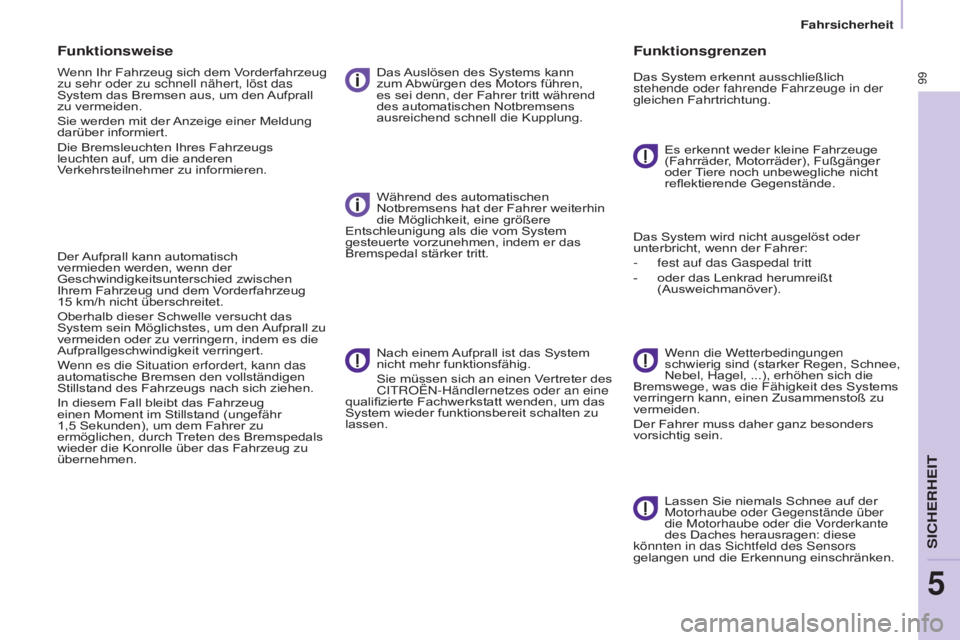

Funktionsweise
Wenn Ihr Fahrzeug sich dem Vorderfahrzeug
zu sehr oder zu schnell nähert, löst das
System das Bremsen aus, um den Aufprall
zu vermeiden.
Sie werden mit der Anzeige einer Meldung
darüber informiert.
Die Bremsleuchten Ihres Fahrzeugs
leuchten auf, um die anderen
Verkehrsteilnehmer zu informieren.
Der Aufprall kann automatisch
vermieden werden, wenn der
Geschwindigkeitsunterschied zwischen
Ihrem Fahrzeug und dem Vorderfahrzeug
15 km/h nicht überschreitet.
Oberhalb dieser Schwelle versucht das
System sein Möglichstes, um den Aufprall zu
vermeiden oder zu verringern, indem es die
Aufprallgeschwindigkeit verringert.
Wenn es die
s ituation erfordert, kann das
automatische Bremsen den vollständigen
Stillstand des Fahrzeugs nach sich ziehen.
In diesem Fall bleibt das Fahrzeug
einen Moment im Stillstand (ungefähr
1,5
Sekunden), um dem Fahrer zu
ermöglichen, durch Treten des Bremspedals
wieder die Konrolle über das Fahrzeug zu
übernehmen. Das Auslösen des Systems kann
zum Abwürgen des Motors führen,
es sei denn, der Fahrer tritt während
des automatischen Notbremsens
ausreichend schnell die Kupplung.
Während des automatischen
Notbremsens hat der Fahrer weiterhin
die Möglichkeit, eine größere
Entschleunigung als die vom System
gesteuerte vorzunehmen, indem er das
Bremspedal stärker tritt.
Nach einem Aufprall ist das System
nicht mehr funktionsfähig.
Sie müssen sich an einen Vertreter des
C
it ROË n -Händlernetzes oder an eine
qualifizierte Fachwerkstatt wenden, um das
System wieder funktionsbereit schalten zu
lassen.
Funktionsgrenzen
Das System erkennt ausschließlich
stehende oder fahrende Fahrzeuge in der
gleichen Fahrtrichtung.
Es erkennt weder kleine Fahrzeuge
(Fahrräder, Motorräder), Fußgänger
oder Tiere noch unbewegliche nicht
reflektierende Gegenstände.
Das System wird nicht ausgelöst oder
unterbricht, wenn der Fahrer:
-

fest auf das
g aspedal tritt
-

oder das Lenkrad herumreißt
(Ausweichmanöver). W

enn die Wetterbedingungen
schwierig sind (starker Regen, Schnee,
Nebel, Hagel, ...), erhöhen sich die
Bremswege, was die Fähigkeit des Systems
verringern kann, einen Zusammenstoß zu
vermeiden.
Der Fahrer muss daher ganz besonders
vorsichtig sein.
Lassen Sie niemals Schnee auf der
Motorhaube oder
g egenstände über
die Motorhaube oder die Vorderkante
des Daches herausragen: diese
könnten in das
s ichtfeld des s ensors
gelangen und die Erkennung einschränken.
Fahrsicherheit
siCHeRHeit
5

100
BERLINGO-2-VU_DE_CHAP05_SECURITE_ED01-2015

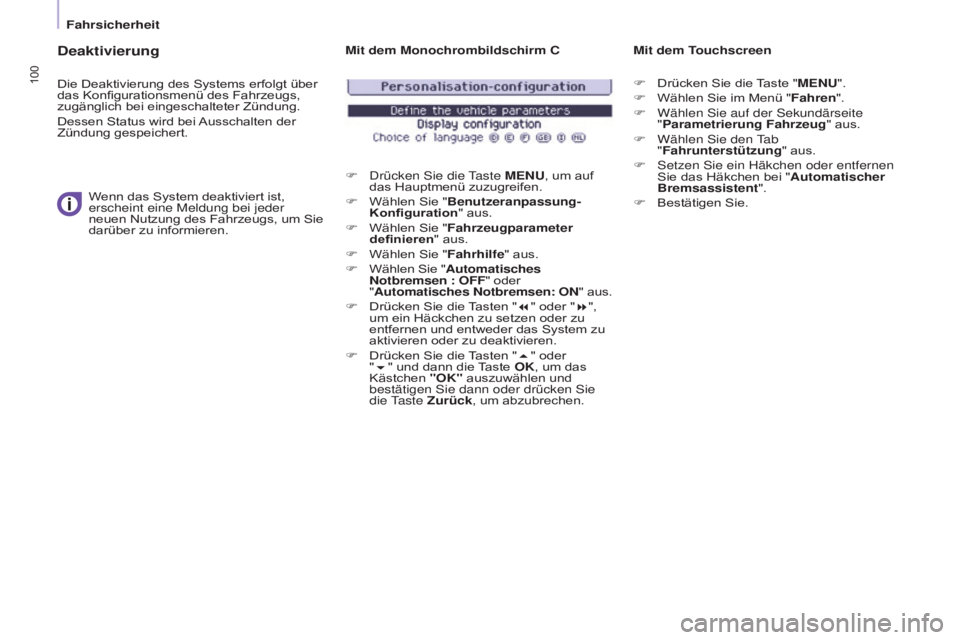

Deaktivierung
Die Deaktivierung des Systems erfolgt über
das Konfigurationsmenü des Fahrzeugs,
zugänglich bei eingeschalteter Zündung.
Dessen Status wird bei Ausschalten der
Zündung gespeichert.Wenn das System deaktiviert ist,
erscheint eine Meldung bei jeder
neuen Nutzung des Fahrzeugs, um Sie
darüber zu informieren. Mit dem Monochrombildschirm C
F
d rücken s ie die
taste
MENU, um auf
das Hauptmenü zuzugreifen.
F

Wählen Sie "
Benutzeranpassung-
Konfiguration" aus.
F

Wählen Sie "
Fahrzeugparameter
definieren" aus.
F

Wählen Sie "
Fahrhilfe" aus.
F

Wählen Sie "
Automatisches
Notbremsen : OFF" oder
" Automatisches Notbremsen: ON" aus.
F

Drücken Sie die
Tasten "7" oder "8",
um ein Häckchen zu setzen oder zu
entfernen und entweder das System zu
aktivieren oder zu deaktivieren.
F

Drücken Sie die
Tasten "5" oder
"6" und dann die Taste OK, um das
Kästchen "OK" auszuwählen und
bestätigen
s ie dann oder drücken s ie
die
t
aste Zurück

, um abzubrechen.Mit dem Touchscreen
F
Drücken Sie die Taste "MENU".
F Wählen Sie im Menü " Fahren".
F

Wählen
s ie auf der s ekundärseite
"Parametrierung Fahrzeug" aus.
F

Wählen
s ie den
tab
"

Fahrunterstützung" aus.
F
s etzen s ie ein Häkchen oder entfernen
Sie das Häkchen bei "Automatischer
Bremsassistent".
F

Bestätigen Sie.
Fahrsicherheit

101
BERLINGO-2-VU_DE_CHAP05_SECURITE_ED01-2015
Funktionsstörung
Anomalie des Sensors
Die Funktionsweise des Lasersensors
kann durch Anhäufung von Schmutz oder
Beschlagbildung auf der Windschutzscheibe
gestört sein. In diesem Fall werden Sie
durch die Anzeige einer Meldung gewarnt.
Verwenden Sie die Beschlagentfernung
der Windschutzscheibe und reinigen
Sie regelmäßig den Bereich der
Windschutzscheibe, an dem sich der Sensor
befindet.Kleben oder befestigen Sie
keine
g egenstände auf der
Windschutzscheibe vor dem Sensor. Anomalie des Systems
Im Fall einer Funktionsstörung des Systems,
werden Sie durch ein akustisches Signal
und die
a

nzeige der Meldung "Fehler des
automatischen Notbremsesystems"
gewarnt.
Lassen Sie das System von einem Vertreter
des C
it ROË n -Händlernetzes oder von einer
qualifizierten Fachwerkstatt überprüfen.im Fall eines Einschlags auf der
Windschutzscheibe in Höhe des s ensors
deaktivieren Sie das System und wenden
s

ie sich an einen Vertreter des C it ROË n -
Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um die Windschutzscheibe
austauschen zu lassen.
Nehmen Sie niemals selbstständig den
Ausbau, Einstellungen oder Tests am
Sensor vor.
e

s dürfen nur Vertreter des C it ROË n -
Händlernetzes oder qualifizierte
Fachwerkstätten eingreifen.
Beim Fahren mit Anhänger oder wenn
das Fahrzeug abgeschleppt wird, muss
dass System deaktiviert werden.
Fahrsicherheit
SICHERHEIT
5

102
BERLINGO-2-VU_DE_CHAP05_SECURITE_ED01-2015BERLINGO-2-VU_DE_CHAP05_SECURITE_ED01-2015

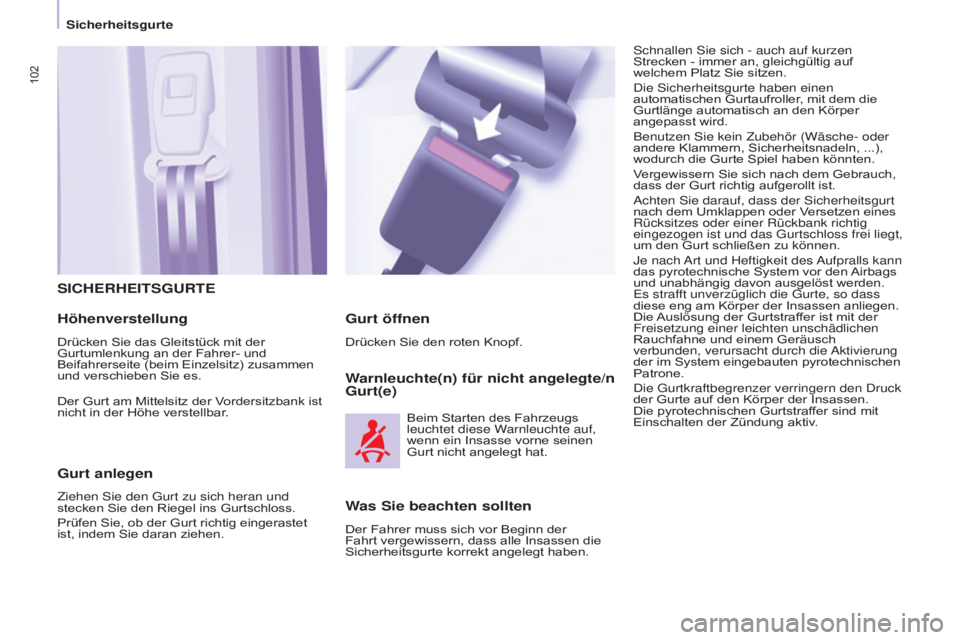

SICHERHEITSGURTE
Höhenverstellung
Drücken Sie das Gleitstück mit der
Gurtumlenkung an der Fahrer- und
Beifahrerseite (beim Einzelsitz) zusammen
und verschieben Sie es.
Gurt anlegen
Ziehen sie den gurt zu sich heran und
stecken Sie den Riegel ins Gurtschloss.
Prüfen Sie, ob der Gurt richtig eingerastet
ist, indem Sie daran ziehen.
Warnleuchte(n) für nicht angelegte/n
Gurt(e)
schnallen sie sich - auch auf kurzen
Strecken - immer an, gleichgültig auf
welchem Platz Sie sitzen.
d

ie s icherheitsgurte haben einen
automatischen Gurtaufroller, mit dem die
Gurtlänge automatisch an den Körper
angepasst wird.
Benutzen
s ie kein Zubehör (Wäsche- oder
andere Klammern, Sicherheitsnadeln, ...),
wodurch die Gurte Spiel haben könnten.
Vergewissern Sie sich nach dem Gebrauch,
dass der Gurt richtig aufgerollt ist.
a

chten s ie darauf, dass der s icherheitsgurt
nach dem Umklappen oder Versetzen eines
Rücksitzes oder einer Rückbank richtig
eingezogen ist und das
g urtschloss frei liegt,
um den Gurt schließen zu können.
Je nach
a

rt und Heftigkeit des
a
ufpralls kann
das pyrotechnische System vor den Airbags
und unabhängig davon ausgelöst werden.
e

s strafft unverzüglich die g urte, so dass
diese eng am Körper der Insassen anliegen.
Die Auslösung der Gurtstraffer ist mit der
Freisetzung einer leichten unschädlichen
Rauchfahne und einem Geräusch
verbunden, verursacht durch die
a

ktivierung
der im System eingebauten pyrotechnischen
Patrone.
d

ie g urtkraftbegrenzer verringern den d ruck
der Gurte auf den Körper der Insassen.
Die pyrotechnischen Gurtstraffer sind mit
Einschalten der Zündung aktiv.
Gurt öffnen
Drücken Sie den roten Knopf.
Beim Starten des Fahrzeugs
leuchtet diese Warnleuchte auf,
wenn ein Insasse vorne seinen
Gurt nicht angelegt hat.
Was Sie beachten sollten
Der Fahrer muss sich vor Beginn der
Fahrt vergewissern, dass alle Insassen die
Sicherheitsgurte korrekt angelegt haben.
Der Gurt am Mittelsitz der Vordersitzbank ist
nicht in der Höhe verstellbar.
Sicherheitsgurte
