2017 CITROEN BERLINGO ELECTRIC Betriebsanleitungen (in German)

143
Berlingo-2-VU_de_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_de_Chap08_Aide rapide_ed01-2015

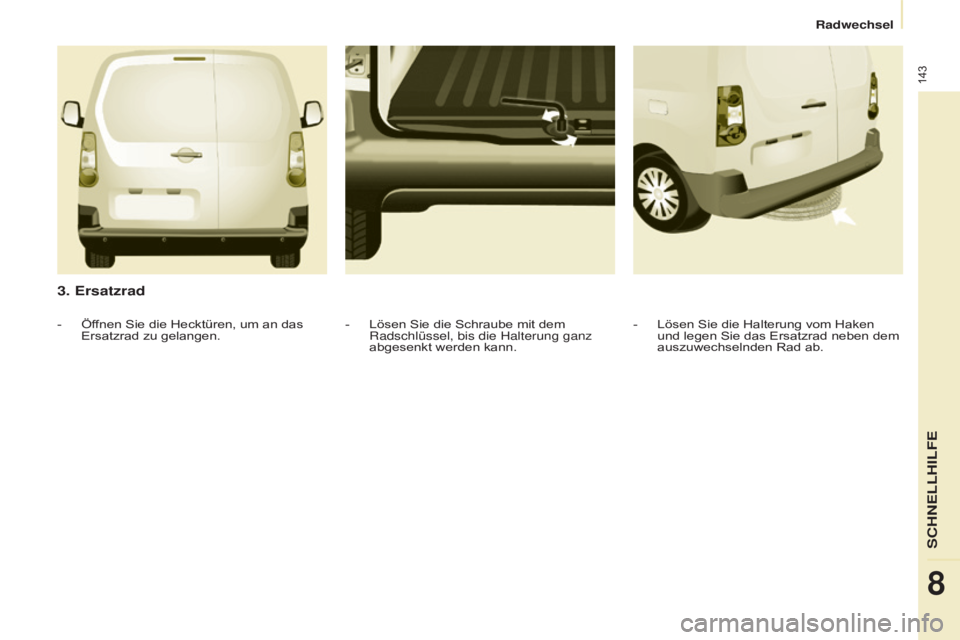

3. Ersatzrad
- Lösen Sie die Halterung vom Haken
und legen Sie das Ersatzrad neben dem
auszuwechselnden Rad ab.
-
Lösen Sie die Schraube mit dem
Radschlüssel, bis die Halterung ganz
abgesenkt werden kann.
-
Öf
fnen Sie die Hecktüren, um an das
Ersatzrad zu gelangen.
SCHNELLHILFE
8
Radwechsel

144
Berlingo-2-VU_de_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_de_Chap08_Aide rapide_ed01-2015

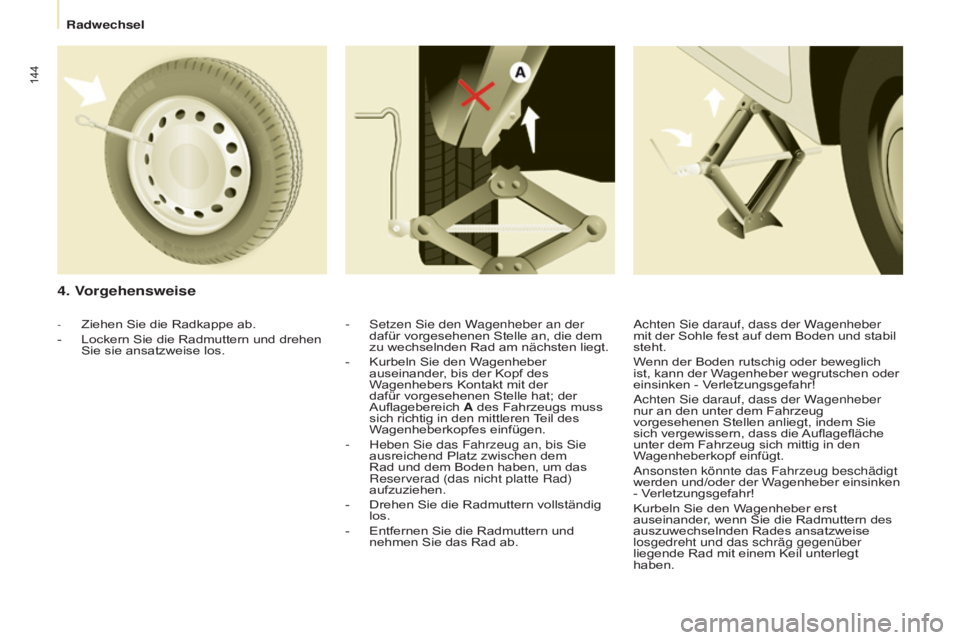

4. Vorgehensweise
- setzen sie den Wagenheber an der
dafür vorgesehenen Stelle an, die dem
zu wechselnden Rad am nächsten liegt.
-

Kurbeln Sie den W
agenheber
auseinander, bis der Kopf des
Wagenhebers Kontakt mit der
dafür vorgesehenen Stelle hat; der
Auflagebereich A des Fahrzeugs muss
sich richtig in den mittleren Teil des
Wagenheberkopfes einfügen.
-

Heben
s ie das Fahrzeug an, bis s ie
ausreichend Platz zwischen dem
Rad und dem Boden haben, um das
Reserverad (das nicht platte Rad)
aufzuziehen.
-

Drehen Sie die Radmuttern vollständig
los.
-


Entfernen Sie die Radmuttern und
nehmen Sie das Rad ab.
- Ziehen Sie die Radkappe ab.
-
Lockern Sie die Radmuttern und drehen
Sie sie ansatzweise los.a chten s ie darauf, dass der Wagenheber
mit der Sohle fest auf dem Boden und stabil
steht.
Wenn der Boden rutschig oder beweglich
ist, kann der Wagenheber wegrutschen oder
einsinken - Verletzungsgefahr!
a

chten s ie darauf, dass der Wagenheber
nur an den unter dem Fahrzeug
vorgesehenen Stellen anliegt, indem Sie
sich vergewissern, dass die Auflagefläche
unter dem Fahrzeug sich mittig in den
Wagenheberkopf einfügt.
a

nsonsten könnte das Fahrzeug beschädigt
werden und/oder der Wagenheber einsinken
- Verletzungsgefahr!
Kurbeln Sie den Wagenheber erst
auseinander, wenn Sie die Radmuttern des
auszuwechselnden Rades ansatzweise
losgedreht und das schräg gegenüber
liegende Rad mit einem Keil unterlegt
haben.
Radwechsel

145
Berlingo-2-VU_de_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_de_Chap08_Aide rapide_ed01-2015

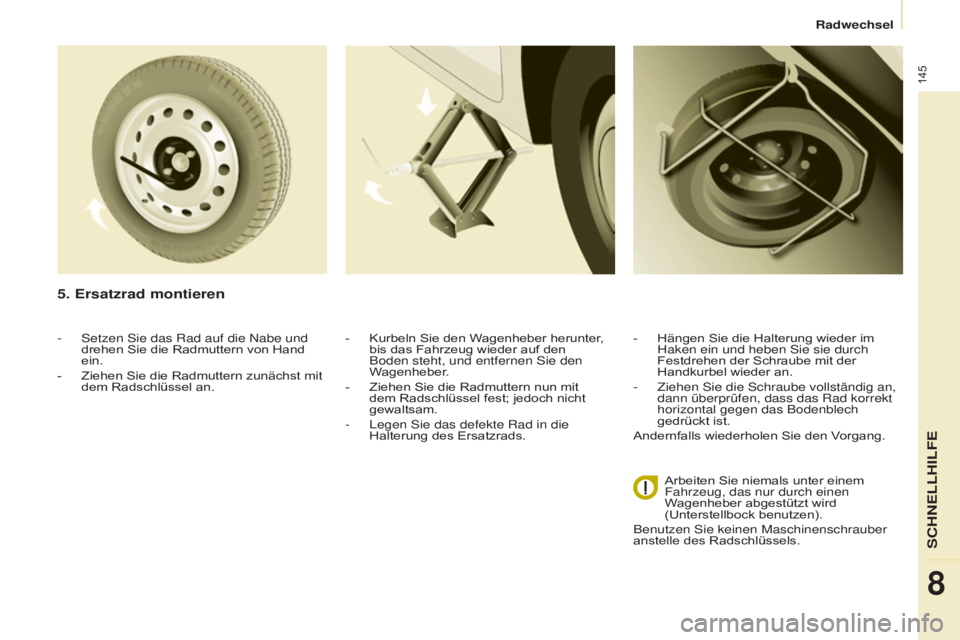

5. Ersatzrad montieren
- Kurbeln Sie den Wagenheber herunter,
bis das Fahrzeug wieder auf den
Boden steht, und entfernen
s ie den
Wagenheber.
-

Ziehen Sie die Radmuttern nun mit
dem Radschlüssel fest; jedoch nicht
gewaltsam.
-

l egen s ie das defekte Rad in die
Halterung des Ersatzrads. -
Hängen Sie die Halterung wieder im
Haken ein und heben
s ie sie durch
Festdrehen der Schraube mit der
Handkurbel wieder an.
-

Ziehen
s ie die s chraube vollständig an,
dann überprüfen, dass das Rad korrekt
horizontal gegen das Bodenblech
gedrückt ist.
Andernfalls wiederholen Sie den Vorgang.
-
s
etzen
s
ie das Rad auf die
n
abe und
drehen Sie die Radmuttern von Hand
ein.
-

Ziehen Sie die Radmuttern zunächst mit
dem Radschlüssel an.
Arbeiten Sie niemals unter einem
Fahrzeug, das nur durch einen
W

agenheber abgestützt wird
(Unterstellbock benutzen).
Benutzen
s ie keinen Maschinenschrauber
anstelle des Radschlüssels.
SCHNELLHILFE
8
Radwechsel

146
Berlingo-2-VU_de_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_de_Chap08_Aide rapide_ed01-2015
ABNEHMBARER SCHNEESCHUTZ
(S CHUTZBLENDE )
Je nach Bestimmung wird die abnehmbare schneeschutzblende unten an der vorderen
Stoßstange montiert, um zu vermeiden,
dass sich Schnee im Bereich des
Kühlerventilators ansammelt.
d

enken s ie daran, den s chneeschutz bei
Außentemperaturen über 10
°C (keine
s

chneefallgefahr) und bei Zugbetrieb
abzumontieren.
Montieren
Abmontieren
- Führen s ie einen s chraubenzieher in die
Öffnung neben den Klammern ein.
-

Lösen Sie die vier Klammern
B

nacheinander durch eine
Hebelbewegung mit dem
Schraubenzieher.
-

Halten Sie die abnehmbare s

chneeschutzblende vor den Zentrierstift
A an der vorderen Stoßstange.
-
Bringen
s ie ihn unter d ruck auf die
Klammern B an den vier Ecken an.
6. Repariertes Rad montieren
Das reparierte Rad wird auf die
gleiche Weise montiert wie unter Punkt
5
beschrieben. Vergessen Sie nicht die
Radkappe wieder anzubringen.
s

iehe
a
bschnitt 9, u nterabschnitt
"Kenndaten" zur Lokalisierung des
Reifenetiketts.
Siehe Abschnitt 3, Unterabschnitt
"Bedienungseinheit", Kapitel
"Reifendruckkontrolle" für
Empfehlungen nach dem Wechseln eines
Rads mit Reifendrucksensor.
d

as e rsatzrad ist nicht für lange
Strecken konzipiert. Lassen Sie so
schnell wie möglich von einem Vertreter
des C
it ROË n -Händlernetzes oder von einer
qualifizierten Fachwerkstatt überprüfen, ob
die Radmuttern richtig festgezogen sind und
das Ersatzrad den richtigen Reifendruck hat.
l

assen s ie auch das Originalrad
schnellstmöglich von einem Vertreter des
C
it ROË n -Händlernetzes oder von einer
qualifizierten Fachwerkstatt.
Schneeschutz

147
Berlingo-2-VU_de_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_de_Chap08_Aide rapide_ed01-2015

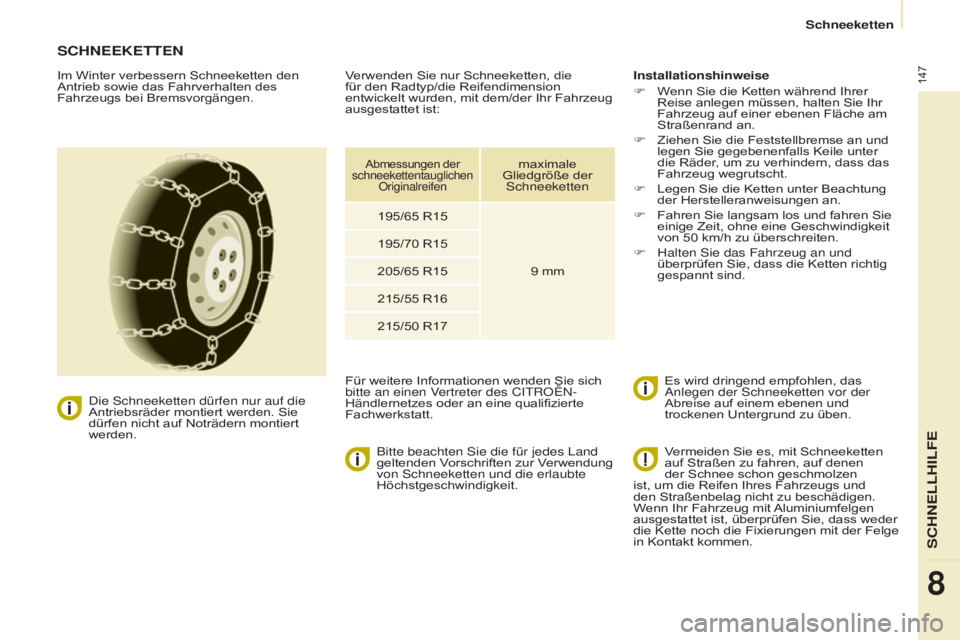

SCHNEEKETTEN
Im Winter verbessern Schneeketten den
Antrieb sowie das Fahrverhalten des
Fahrzeugs bei Bremsvorgängen.

d ie s chneeketten dürfen nur auf die
Antriebsräder montiert werden. Sie
dürfen nicht auf Noträdern montiert
werden.
Bitte beachten

s ie die für jedes l and
geltenden Vorschriften zur Verwendung
von
s chneeketten und die erlaubte
Höchstgeschwindigkeit. Installationshinweise
F
W enn Sie die Ketten während Ihrer
Reise anlegen müssen, halten Sie Ihr
Fahrzeug auf einer ebenen Fläche am
Straßenrand an.
F

Ziehen Sie die Feststellbremse an und
legen Sie gegebenenfalls Keile unter
die Räder

, um zu verhindern, dass das
Fahrzeug wegrutscht.
F

Legen Sie die Ketten unter Beachtung
der Herstelleranweisungen an.
F


Fahren Sie langsam los und fahren Sie
einige Zeit, ohne eine Geschwindigkeit
von 50

km/h zu überschreiten.
F

Halten
s ie das Fahrzeug an und
überprüfen Sie, dass die Ketten richtig
gespannt sind.
Es wird dringend empfohlen, das a

nlegen der s chneeketten vor der
Abreise auf einem ebenen und
trockenen Untergrund zu üben.
Verwenden Sie nur Schneeketten, die
für den Radtyp/die Reifendimension
entwickelt wurden, mit dem/der Ihr Fahrzeug
ausgestattet ist:
Für weitere Informationen wenden Sie sich
bitte an einen Vertreter des C
it ROË n -
Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Abmessungen der
schneekettentauglichen Originalreifenmaximale
Gliedgröße der
s

chneeketten
195/65

R15
9
mm
195/70

R15
205/65

R15
215/55

R16
215/50

R17 Vermeiden Sie es, mit Schneeketten
auf Straßen zu fahren, auf denen
der Schnee schon geschmolzen
ist, um die Reifen Ihres Fahrzeugs und
den Straßenbelag nicht zu beschädigen.
Wenn Ihr Fahrzeug mit Aluminiumfelgen
ausgestattet ist, überprüfen Sie, dass weder
die Kette noch die Fixierungen mit der Felge
in Kontakt kommen.
SCHNELLHILFE
8
Schneeketten

148
Berlingo-2-VU_de_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_de_Chap08_Aide rapide_ed01-2015

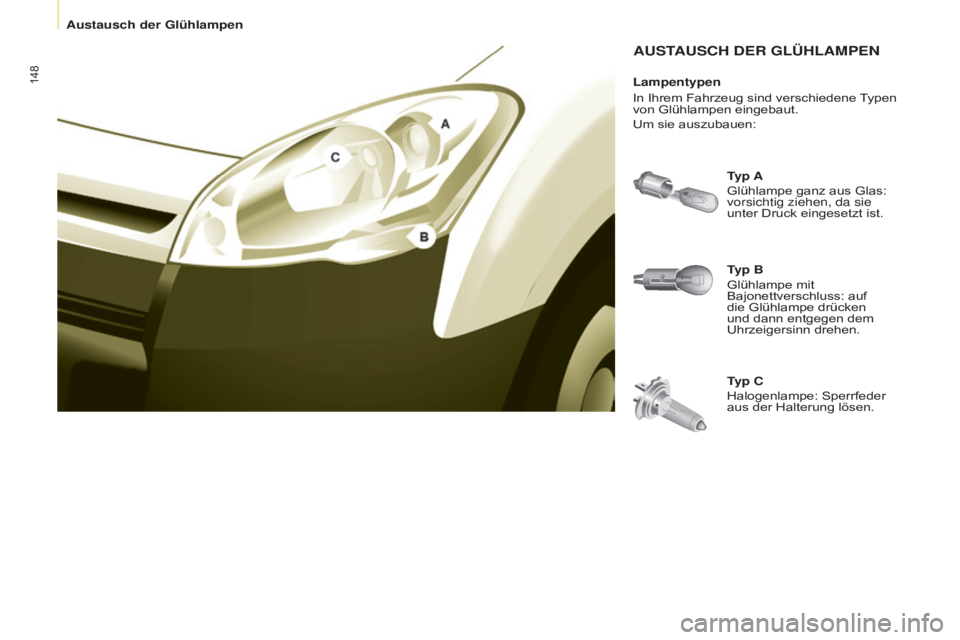

AUSTAUSCH DER GLÜHLAMPEN
Typ B
Glühlampe mit
Bajonettverschluss: auf
die Glühlampe drücken
und dann entgegen dem
Uhrzeigersinn drehen. Typ A
Glühlampe ganz aus Glas:
vorsichtig ziehen, da sie
unter Druck eingesetzt ist.
Typ C
Halogenlampe: Sperrfeder
aus der Halterung lösen.
Lampentypen
In Ihrem Fahrzeug sind verschiedene Typen
von Glühlampen eingebaut.
Um sie auszubauen:
Austausch der Glühlampen

149
Berlingo-2-VU_de_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_de_Chap08_Aide rapide_ed01-2015

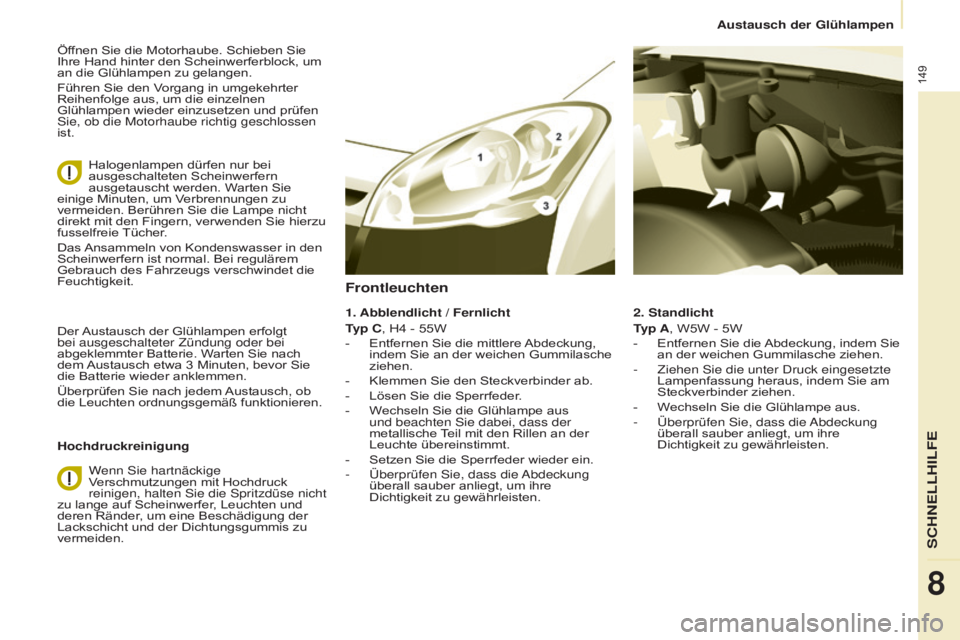

Öffnen Sie die Motorhaube. Schieben Sie
Ihre Hand hinter den Scheinwerferblock, um
an die Glühlampen zu gelangen.
Führen Sie den Vorgang in umgekehrter
Reihenfolge aus, um die einzelnen
Glühlampen wieder einzusetzen und prüfen
s
ie, ob die Motorhaube richtig geschlossen
ist.
Halogenlampen dürfen nur bei
ausgeschalteten Scheinwerfern
ausgetauscht werden. Warten Sie
einige Minuten, um Verbrennungen zu
vermeiden. Berühren Sie die Lampe nicht
direkt mit den Fingern, verwenden Sie hierzu
fusselfreie Tücher.
Das Ansammeln von Kondenswasser in den
Scheinwerfern ist normal. Bei regulärem
Gebrauch des Fahrzeugs verschwindet die
Feuchtigkeit.
Der Austausch der Glühlampen erfolgt
bei ausgeschalteter Zündung oder bei
abgeklemmter Batterie. Warten Sie nach
dem Austausch etwa 3
Minuten, bevor Sie
die Batterie wieder anklemmen.
Überprüfen Sie nach jedem Austausch, ob
die Leuchten ordnungsgemäß funktionieren.
Hochdruckreinigung
Wenn
s ie hartnäckige
Verschmutzungen mit Hochdruck
reinigen, halten
s ie die s pritzdüse nicht
zu lange auf Scheinwerfer, Leuchten und
deren Ränder, um eine Beschädigung der
Lackschicht und der Dichtungsgummis zu
vermeiden. 2. Standlicht
Typ A, W5W - 5W
-

Entfernen Sie die
Abdeckung, indem Sie
an der weichen Gummilasche ziehen.
-

Ziehen
s ie die unter d ruck eingesetzte
Lampenfassung heraus, indem Sie am
Steckverbinder ziehen.
-

W
echseln Sie die Glühlampe aus.
-

Überprüfen
s ie, dass die
a
bdeckung
überall sauber anliegt, um ihre
Dichtigkeit zu gewährleisten.
Frontleuchten
1. Abblendlicht / Fernlicht
Typ C, H4
- 55W
-

Entfernen Sie die mittlere
Abdeckung,
indem Sie an der weichen Gummilasche
ziehen.
-

Klemmen Sie den Steckverbinder ab.
-


Lösen Sie die Sperrfeder
.
-

W
echseln Sie die Glühlampe aus
und beachten
s ie dabei, dass der
metallische Teil mit den Rillen an der
Leuchte übereinstimmt.
-

Setzen Sie die Sperrfeder wieder ein.
-


Überprüfen
s ie, dass die
a
bdeckung
überall sauber anliegt, um ihre
Dichtigkeit zu gewährleisten.
sCHnellHilFe
8
austausch der glühlampen

150
Berlingo-2-VU_de_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_de_Chap08_Aide rapide_ed01-2015

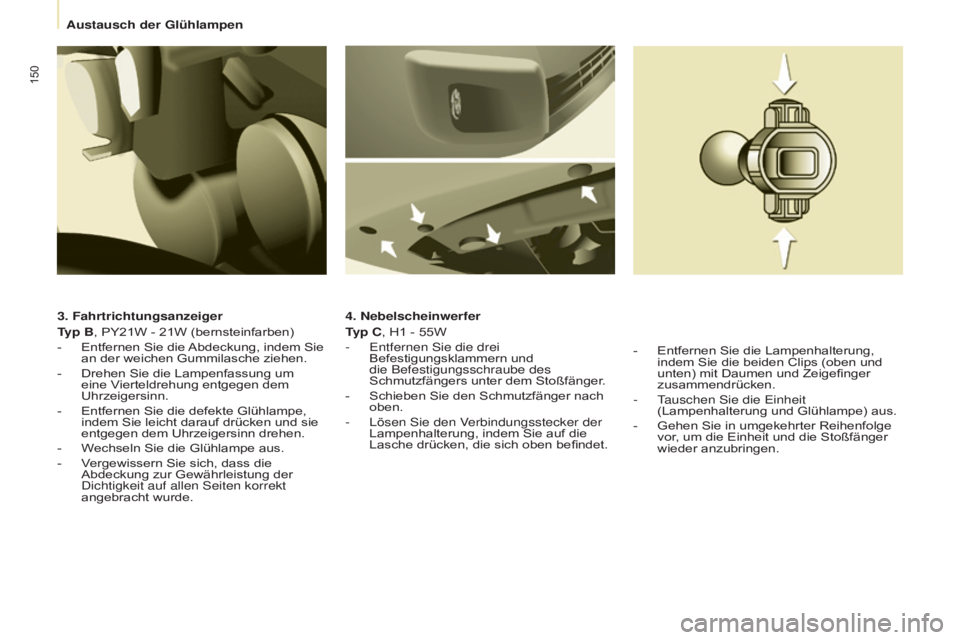

3. Fahrtrichtungsanzeiger
Typ B, PY21W - 21W (bernsteinfarben)
-
Entfernen Sie die
Abdeckung, indem Sie
an der weichen Gummilasche ziehen.
-

Drehen Sie die Lampenfassung um
eine V

ierteldrehung entgegen dem
Uhrzeigersinn.
-

Entfernen Sie die defekte Glühlampe,
indem Sie leicht darauf drücken und sie
entgegen dem Uhrzeigersinn drehen.
-


W
echseln Sie die Glühlampe aus.
-

V
ergewissern Sie sich, dass die
Abdeckung zur Gewährleistung der
d

ichtigkeit auf allen s eiten korrekt
angebracht wurde. 4. Nebelscheinwerfer
Typ C, H1
- 55W
-
e ntfernen s ie die drei
Befestigungsklammern und
die Befestigungsschraube des
Schmutzfängers unter dem Stoßfänger.
-

Schieben Sie den Schmutzfänger nach
oben.
-

l ösen s ie den Verbindungsstecker der
Lampenhalterung, indem Sie auf die
Lasche drücken, die sich oben befindet. -

Entfernen Sie die Lampenhalterung,
indem Sie die beiden Clips (oben und
unten) mit Daumen und Zeigefinger
zusammendrücken.
-

t
auschen
s ie die e inheit
(Lampenhalterung und Glühlampe) aus.
-

Gehen Sie in umgekehrter Reihenfolge
vor

, um die Einheit und die Stoßfänger
wieder anzubringen.
Austausch der Glühlampen
