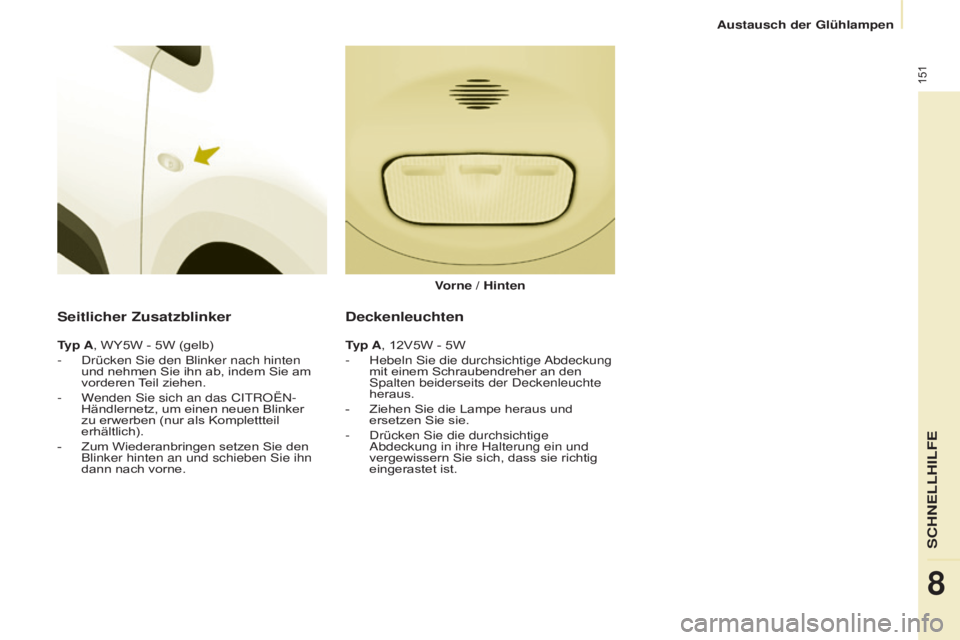

Seitlicher Zusatzblinker
Typ A, WY5W - 5W (gelb)
- d rücken s ie den Blinker nach hinten
und nehmen Sie ihn ab, indem Sie am
vorderen Teil ziehen.
-

W
enden s ie sich an das C it ROË n -
Händlernetz, um einen neuen Blinker
zu erwerben (nur als Komplettteil
erhältlich).
-

Zum Wiederanbringen setzen Sie den
Blinker hinten an und schieben

s ie ihn
dann nach vorne. Vorne / Hinten
Deckenleuchten
Typ A, 12V5W - 5W
-
Hebeln s ie die durchsichtige a bdeckung
mit einem Schraubendreher an den
s

palten beiderseits der d eckenleuchte
heraus.
-

Ziehen Sie die Lampe heraus und
ersetzen Sie sie.
-

d rücken s ie die durchsichtige
a

bdeckung in ihre Halterung ein und
vergewissern Sie sich, dass sie richtig
eingerastet ist.
SCHNELLHILFE
8
Austausch der Glühlampen

152
Berlingo-2-VU_de_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_de_Chap08_Aide rapide_ed01-2015
Dieses Verfahren erfordert die Verwendung
des Schlüssels, der mit dem Werkzeug für
den Radwechsel mitgeliefert wurde.-
Spreizen Sie die 4 Federn und ziehen
Sie die Lampenfassung heraus.
-

Entfernen Sie die defekte Glühlampe,
indem Sie leicht darauf drücken und sie
entgegen dem Uhrzeigersinn drehen.
-


W
echseln Sie die Glühlampe aus.
Entnahme des Scheinwerferblocks:
-

Fahrzeug mit Heckklappe: ziehen Sie
den Scheinwerferblock in Richtung
Fahrzeugmitte,
-


Fahrzeug mit Flügeltüren: ziehen Sie
den Scheinwerferblock zu sich heran.Achten Sie beim Wiederanbringen
darauf, dass die

s perrzungen und
der Stromversorgungsdraht korrekt
positioniert werden, damit dieser nicht
eingeklemmt wird.
Die Reinitialisierungszeit beträgt nach dem
Austausch der Glühlampe eines Blinkers
hinten über zwei Minuten.
Heckleuchten
Mehr Informationen zu den Glühlampen
finden Sie in den Tabellen "Lampentypen".
1.

Brems-/Standleuchten

T

yp B, P21/5W - 21/5W
2.

Fahrtrichtungsanzeiger

T

yp B, PY21W - 21W (bernsteinfarben)
3.

Rückfahrscheinwerfer

T

yp B, P21W - 21W
4.

Nebelschlussleuchten

T

yp B, P21W - 21W
Hochdruckreinigung Wenn
s ie hartnäckige
Verschmutzungen mit Hochdruck
reinigen, halten
s ie die s pritzdüse nicht
zu lange auf Scheinwerfer, Leuchten und
deren Ränder, um eine Beschädigung der
Lackschicht und der Dichtungsgummis zu
vermeiden.
a

bschnitt 9, u nterabschnitt
"Radwechsel".
Abschnitt 3, Unterabschnitt "Öffnen/
Schließen".
- Stellen Sie fest, welche Glühlampe
defekt ist, und öffnen s ie die Hecktüren
auf 180°.
-
e ntfernen s ie die beiden
Befestigungsschrauben mithilfe des
mitgelieferten Schlüssels.
-

Ziehen Sie den Scheinwerferblock von
außen heraus.
-


Halten
s ie den l euchtenblock und lösen
Sie die elektrische Verbindung.
austausch der glühlampen

153
Berlingo-2-VU_de_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_de_Chap08_Aide rapide_ed01-2015

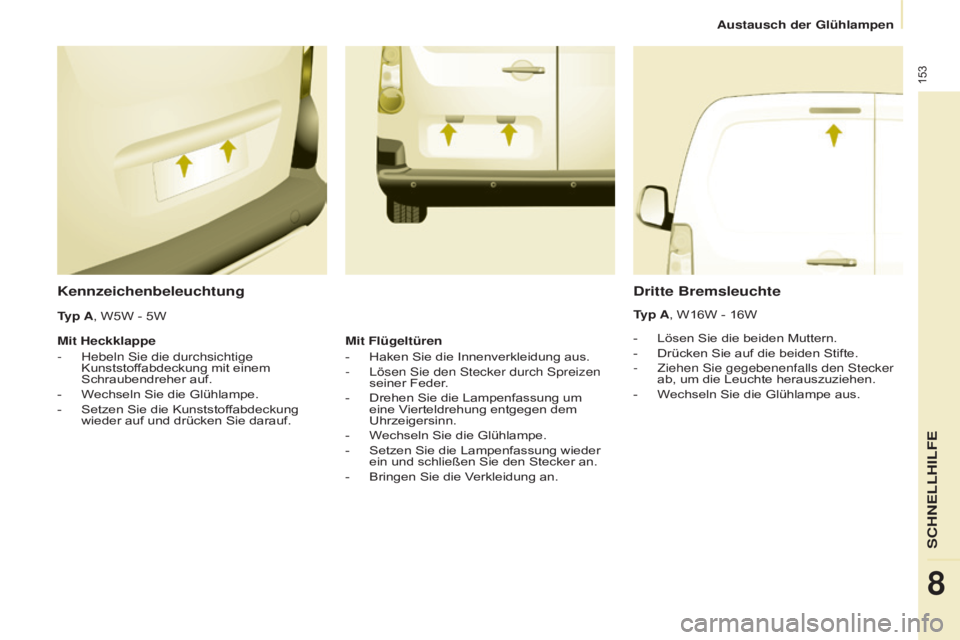

Kennzeichenbeleuchtung
- Lösen Sie die beiden Muttern.
- Drücken Sie auf die beiden Stifte.
-

Ziehen
s ie gegebenenfalls den s tecker
ab, um die Leuchte herauszuziehen.
-

W
echseln Sie die Glühlampe aus.
Dritte Bremsleuchte
Typ A, W16W - 16W
Typ A, W5W - 5W
Mit Heckklappe
-

Hebeln

s
ie die durchsichtige
Kunststoffabdeckung mit einem
Schraubendreher auf.
-

W

echseln Sie die Glühlampe.
-

Setzen Sie die Kunststof

fabdeckung
wieder auf und drücken Sie darauf. Mit Flügeltüren
-

Haken Sie die Innenverkleidung aus.
-

l
ösen
s
ie den
s
tecker durch
s
preizen
seiner Feder.
-

Drehen Sie die Lampenfassung um
eine V

ierteldrehung entgegen dem
Uhrzeigersinn.
-

W

echseln Sie die Glühlampe.
-

Setzen Sie die Lampenfassung wieder
ein und schließen Sie den Stecker an.
-


Bringen Sie die V

erkleidung an.
SCHNELLHILFE
8
Austausch der Glühlampen

154
Berlingo-2-VU_de_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_de_Chap08_Aide rapide_ed01-2015

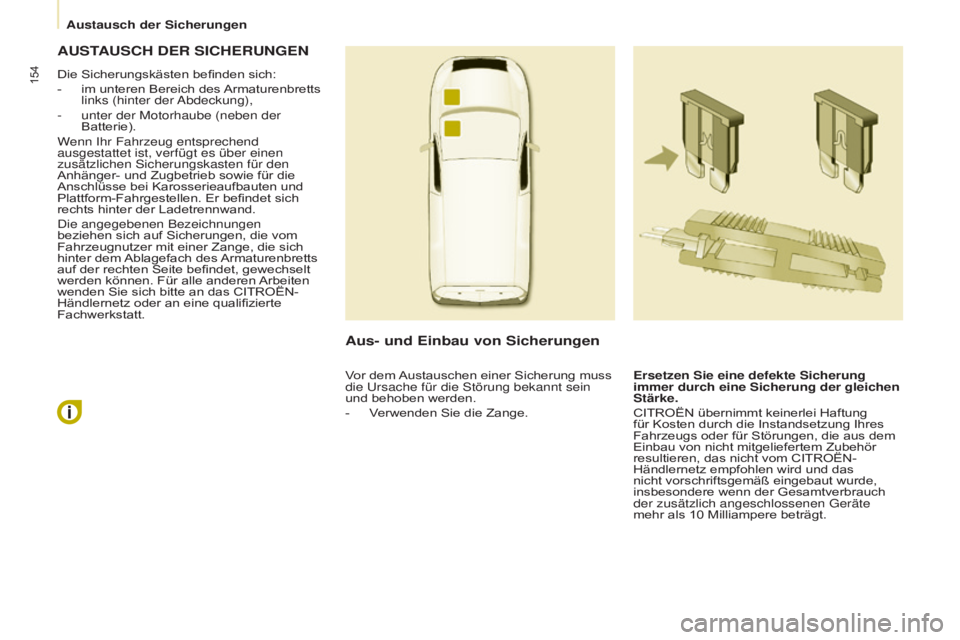

AUSTAUSCH DER SICHERUNGEN
Die Sicherungskästen befinden sich:
- im unteren Bereich des Armaturenbretts
links (hinter der
a

bdeckung),
-

unter der Motorhaube (neben der
Batterie).
W

enn i hr Fahrzeug entsprechend
ausgestattet ist, verfügt es über einen
zusätzlichen
s icherungskasten für den
Anhänger- und Zugbetrieb sowie für die
Anschlüsse bei Karosserieaufbauten und
Plattform-Fahrgestellen. Er befindet sich
rechts hinter der Ladetrennwand.
d

ie angegebenen Bezeichnungen
beziehen sich auf Sicherungen, die vom
Fahrzeugnutzer mit einer Zange, die sich
hinter dem Ablagefach des Armaturenbretts
auf der rechten Seite befindet, gewechselt
werden können. Für alle anderen Arbeiten
wenden Sie sich bitte an das CITROËN-
Händlernetz oder an eine qualifizierte
Fachwerkstatt.
Aus- und Einbau von Sicherungen
Ersetzen Sie eine defekte Sicherung
immer durch eine Sicherung der gleichen
Stärke.
CITROËN übernimmt keinerlei Haftung
für Kosten durch die Instandsetzung Ihres
Fahrzeugs oder für Störungen, die aus dem
Einbau von nicht mitgeliefertem Zubehör
resultieren, das nicht vom CITROËN-
Händlernetz empfohlen wird und das
nicht vorschriftsgemäß eingebaut wurde,
insbesondere wenn der Gesamtverbrauch
der zusätzlich angeschlossenen
g eräte
mehr als 10
Milliampere beträgt.
Vor dem Austauschen einer Sicherung muss
die
u
rsache für die
s
törung bekannt sein
und behoben werden.
-

V

erwenden Sie die Zange.
Austausch der Sicherungen

155
Berlingo-2-VU_de_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_de_Chap08_Aide rapide_ed01-2015
Sicherungen - Armaturenbrett
Klappen Sie den Deckel um, um an die
Sicherungen zu gelangen.sicherungen
F Ampere
A Funktion
1 15 Heckscheibenwischer
2 30Zentralverriegelung
3 5
a

irbags
4 10Klimaanlage, Diagnoseanschluss, Außenspiegelbetätigung,
Scheinwerferleuchtweite
5 30Fensterheber
6 30
s

chlösser
7 5 Deckenleuchte hinten, Kartenleser vorne, Dach
8 20Autoradio, Bildschirm, Reifendruckkontrolle, Alarmanlage und
s

irene
9 30 12V-Anschluss vorne und hinten
10 15Mittelkonsole
11 15 Zündschloss Schwachstrom
12 15Regen- und Helligkeitssensor,
a

irbags
13 5 Kombiinstrument
14 15Einparkhilfe, Bedienelemente automatische Klimaanlage,
Freisprecheinrichtung
15 30
s

chlösser
16 -
n

icht belegt
17 40 Entfrosten Heckscheibe/Außenspiegel
SCHNELLHILFE
8
Austausch der Sicherungen

156
Berlingo-2-VU_de_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_de_Chap08_Aide rapide_ed01-2015
Sicherungen - Innenraum
sicherungen F Ampere
A Funktion
1 -
n

icht belegt
2 20
s

itzheizung
3 -
n

icht belegt
4 15 Relais einklappbare Außenspiegel
5 15 Relais Steckdose für Kühlgerät
Sicherungen - Anhänger /
Zugbetrieb / Karosserieaufbauten /
Fahrgestellt mit Führerhaus
die angegebenen Bezeichnungen
sind Richtangaben, da der zusätzliche
s

icherungskasten anderen Werten
entspricht, die vom Karosserieaufbau
abhängig sind und dessen Bedienung
technisch nicht unterstützt werden kann.
s

icherungen F Ampere
A Funktion
1 15
n

icht belegt
2 15Relais Zündung, optionaler
g enerator
3 15 12V-Stromversorgung Anhänger
4 15 Permanente Stromversorgung für Aufbauten
5 40Warnblinker
Austausch der Sicherungen

157
Berlingo-2-VU_de_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_de_Chap08_Aide rapide_ed01-2015
Sicherungen - Motorraum
Rasten Sie nach dem Öffnen der
Motorhaube den s icherungskasten aus und
klappen Sie ihn um, um an die Sicherungen
zu gelangen.s icherungen
F Ampere
A Funktion
1 20 Motordiagnose
2 15
s

ignalhorn
3 10 Scheibenwaschpumpe vorne und hinten
4 20Scheinwerferwaschpumpe oder LED
5 15Motorbauteile
6 10 Lenkradwinkelsensor, ESP
7 10 Bremsschalter, Kupplungsschalter
8 25
a

nlasser
9 10 Motor Leuchtweitenregulierung, Fuhrparksteuergerät
10 30Motorbauteile
11 40
n

icht belegt
12 30 Scheibenwischer
13 40Zentralschalteinheit
14 30 Pumpe
15 10Fernlicht rechts
16 10Fernlicht links
17 15
a

bblendlicht rechts
18 15
a

bblendlicht links
SCHNELLHILFE
8
Austausch der Sicherungen

158
Berlingo-2-VU_de_Chap08_Aide rapide_ed01-2015Berlingo-2-VU_de_Chap08_Aide rapide_ed01-2015
Frontscheibenwischer in Park- und
Wartungsposition bringenWischerblatt vorne austauschen Wischerblatt hinten austauschen

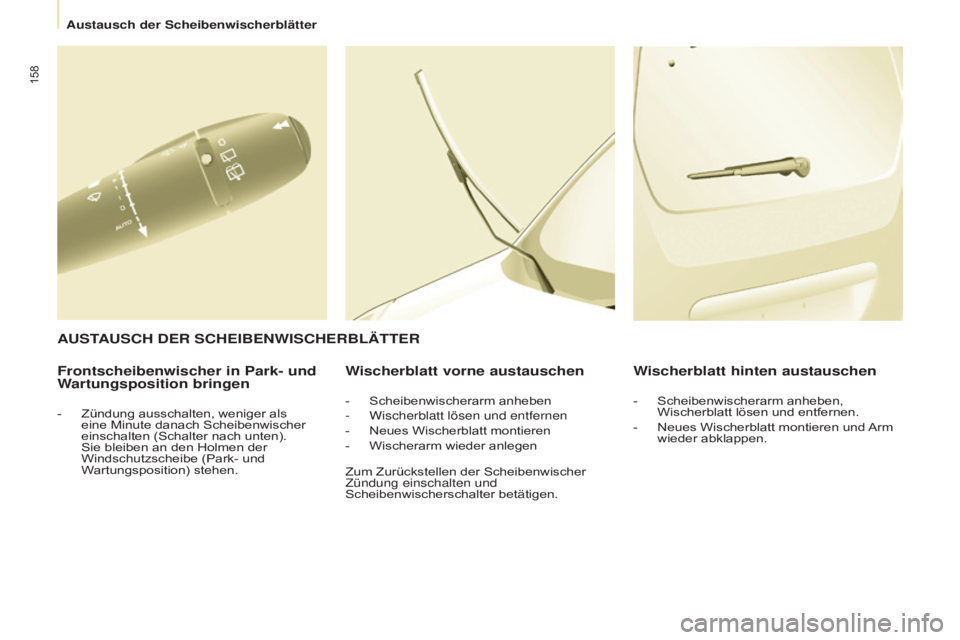

A USTAUSCH DER S CHEIBENWISCHERBL ä TTER
- Zündung ausschalten, weniger als
eine Minute danach Scheibenwischer
einschalten (Schalter nach unten).
Sie bleiben an den Holmen der
Windschutzscheibe (Park- und
W
artungsposition) stehen. -
Scheibenwischerarm anheben
- Wischerblatt lösen und entfernen
-

Neues Wischerblatt montieren
-


Wischerarm wieder anlegen
Zum Zurückstellen der Scheibenwischer
Zündung einschalten und
Scheibenwischerschalter betätigen. -

Scheibenwischerarm anheben,
Wischerblatt lösen und entfernen.
- Neues Wischerblatt montieren und Arm
wieder abklappen.
Austausch der Scheibenwischerblätter
