2017 CITROEN BERLINGO ELECTRIC Betriebsanleitungen (in German)

127
Berlingo-2-VU_de_Chap07_Verification_ed01-2015Berlingo-2-VU_de_Chap07_Verification_ed01-2015

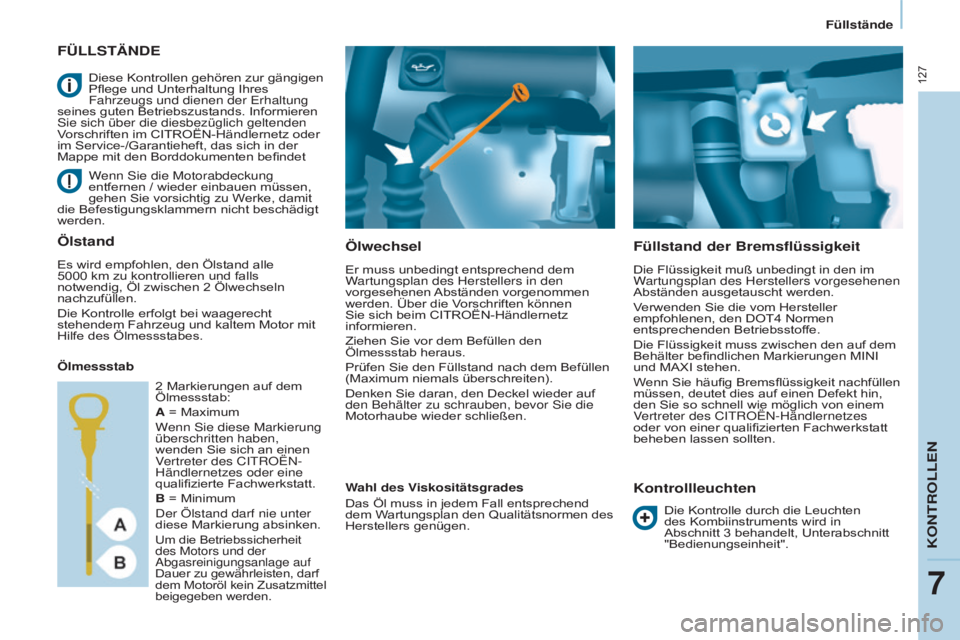

FÜLLSTäNDE
Ölwechsel
Er muss unbedingt entsprechend dem
Wartungsplan des Herstellers in den
vorgesehenen Abständen vorgenommen
werden. Über die Vorschriften können
Sie sich beim CITROËN-Händlernetz
informieren.
Ziehen Sie vor dem Befüllen den
Ölmessstab heraus.
Prüfen Sie den Füllstand nach dem Befüllen
(Maximum niemals überschreiten).
Denken Sie daran, den Deckel wieder auf
den Behälter zu schrauben, bevor s ie die
Motorhaube wieder schließen.
Füllstand der Bremsflüssigkeit
Die Flüssigkeit muß unbedingt in den im
Wartungsplan des Herstellers vorgesehenen
Abständen ausgetauscht werden.
Verwenden Sie die vom Hersteller
empfohlenen, den DOT4
Normen
entsprechenden Betriebsstoffe.
Die Flüssigkeit muss zwischen den auf dem
Behälter befindlichen Markierungen MINI
und MAXI stehen.
Wenn Sie häufig Bremsflüssigkeit nachfüllen
müssen, deutet dies auf einen Defekt hin,
den Sie so schnell wie möglich von einem
Vertreter des C
it ROË n -Händlernetzes
oder von einer qualifizierten Fachwerkstatt
beheben lassen sollten.
Kontrollleuchten
Wenn sie die Motorabdeckung
entfernen / wieder einbauen müssen,
gehen Sie vorsichtig zu W
erke, damit
die Befestigungsklammern nicht beschädigt
werden.
Ölstand
Es wird empfohlen, den Ölstand alle
5000 km zu kontrollieren und falls
notwendig, Öl zwischen 2
Ölwechseln
nachzufüllen.
Die Kontrolle erfolgt bei waagerecht
stehendem Fahrzeug und kaltem Motor mit
Hilfe des Ölmessstabes.
Ölmessstab
Wahl des Viskositätsgrades
Das Öl muss in jedem Fall entsprechend
dem Wartungsplan den Qualitätsnormen des
Herstellers genügen.
Diese Kontrollen gehören zur gängigen
Pflege und Unterhaltung Ihres
Fahrzeugs und dienen der
e rhaltung
seines guten Betriebszustands. Informieren
s
ie sich über die diesbezüglich geltenden
Vorschriften im CITROËN-Händlernetz oder
im Service-/Garantieheft, das sich in der
Mappe mit den Borddokumenten befindet
Die Kontrolle durch die Leuchten
des Kombiinstruments wird in
Abschnitt 3 behandelt, Unterabschnitt
"Bedienungseinheit".
2
Markierungen auf dem
Ölmessstab:
A = Maximum
Wenn
s ie diese Markierung
überschritten haben,
wenden Sie sich an einen
Vertreter des C
it ROË n -
Händlernetzes oder eine
qualifizierte Fachwerkstatt.
B = Minimum
d

er Ölstand darf nie unter
diese Markierung absinken.
Um die Betriebssicherheit
des Motors und der
a

bgasreinigungsanlage auf
Dauer zu gewährleisten, darf
dem Motoröl kein Zusatzmittel
beigegeben werden.
KONTROLLEN
7
Füllstände

128
Berlingo-2-VU_de_Chap07_Verification_ed01-2015Berlingo-2-VU_de_Chap07_Verification_ed01-2015

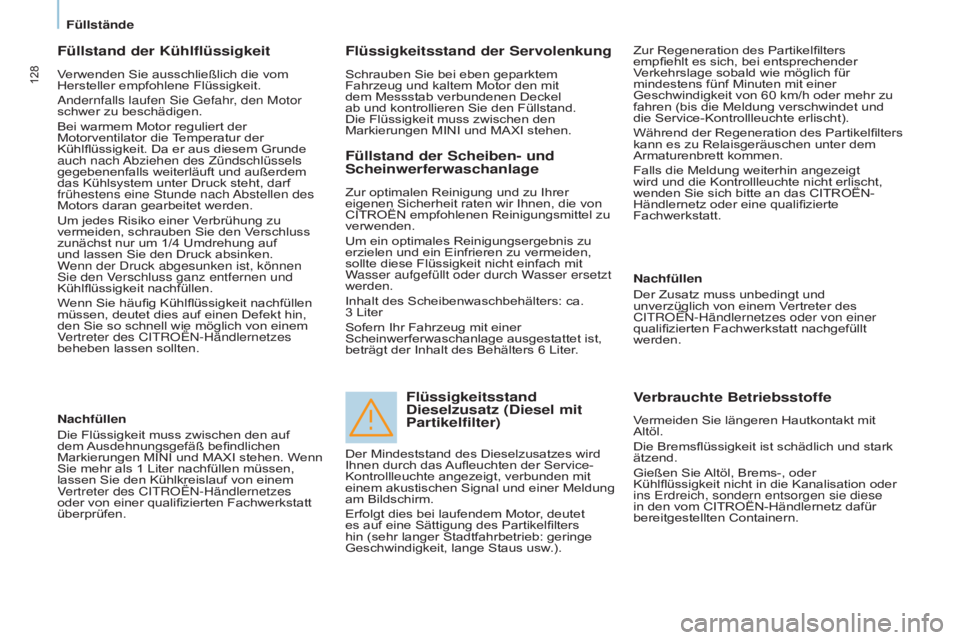

Füllstand der Kühlflüssigkeit
Verwenden Sie ausschließlich die vom
Hersteller empfohlene Flüssigkeit.
a
ndernfalls laufen s ie g efahr, den Motor
schwer zu beschädigen.
Bei warmem Motor reguliert der
Motorventilator die Temperatur der
Kühlflüssigkeit. Da er aus diesem Grunde
auch nach
a

bziehen des Zündschlüssels
gegebenenfalls weiterläuft und außerdem
das Kühlsystem unter Druck steht, darf
frühestens eine
s tunde nach
a
bstellen des
Motors daran gearbeitet werden.
Um jedes Risiko einer Verbrühung zu
vermeiden, schrauben Sie den Verschluss
zunächst nur um 1/4
Umdrehung auf
und lassen Sie den Druck absinken.
Wenn der
d ruck abgesunken ist, können
s

ie den Verschluss ganz entfernen und
Kühlflüssigkeit nachfüllen.
Wenn Sie häufig Kühlflüssigkeit nachfüllen
müssen, deutet dies auf einen Defekt hin,
den Sie so schnell wie möglich von einem
Vertreter des C
it ROË n -Händlernetzes
beheben lassen sollten.
Flüssigkeitsstand der Servolenkung
Schrauben Sie bei eben geparktem
Fahrzeug und kaltem Motor den mit
dem Messstab verbundenen Deckel
ab und kontrollieren Sie den Füllstand.
Die Flüssigkeit muss zwischen den
Markierungen MINI und MAXI stehen. Zur Regeneration des Partikelfilters
empfiehlt es sich, bei entsprechender
Verkehrslage sobald wie möglich für
mindestens fünf Minuten mit einer
Geschwindigkeit von 60
km/h oder mehr zu
fahren (bis die Meldung verschwindet und
die Service-Kontrollleuchte erlischt).
Während der Regeneration des Partikelfilters
kann es zu Relaisgeräuschen unter dem
Armaturenbrett kommen.
Falls die Meldung weiterhin angezeigt
wird und die Kontrollleuchte nicht erlischt,
wenden Sie sich bitte an das CITROËN-
Händlernetz oder eine qualifizierte
Fachwerkstatt.
Nachfüllen
Die Flüssigkeit muss zwischen den auf
dem Ausdehnungsgefäß befindlichen
Markierungen MINI und MAXI stehen. Wenn
Sie mehr als 1

Liter nachfüllen müssen,
lassen Sie den Kühlkreislauf von einem
Vertreter des C
it
ROË
n
-Händlernetzes
oder von einer qualifizierten Fachwerkstatt
überprüfen.
Füllstand der Scheiben- und
Scheinwerferwaschanlage
Zur optimalen Reinigung und zu Ihrer
eigenen Sicherheit raten wir Ihnen, die von
CITROËN empfohlenen Reinigungsmittel zu
verwenden.
Um ein optimales Reinigungsergebnis zu
erzielen und ein Einfrieren zu vermeiden,
sollte diese Flüssigkeit nicht einfach mit
Wasser aufgefüllt oder durch Wasser ersetzt
werden.
Inhalt des Scheibenwaschbehälters: ca.
3
Liter
Sofern Ihr Fahrzeug mit einer
Scheinwerferwaschanlage ausgestattet ist,
beträgt der Inhalt des Behälters 6
Liter.
Flüssigkeitsstand
Dieselzusatz (Diesel mit
Partikelfilter)
Nachfüllen
Der Zusatz muss unbedingt und
unverzüglich von einem Vertreter des
Cit ROË n -Händlernetzes oder von einer
qualifizierten Fachwerkstatt nachgefüllt
werden.
Verbrauchte Betriebsstoffe
Vermeiden Sie längeren Hautkontakt mit
Altöl.
Die Bremsflüssigkeit ist schädlich und stark
ätzend.
Gießen Sie Altöl, Brems-, oder
Kühlflüssigkeit nicht in die Kanalisation oder
ins
e rdreich, sondern entsorgen sie diese
in den vom CITROËN-Händlernetz dafür
bereitgestellten Containern.
Der Mindeststand des Dieselzusatzes wird
Ihnen durch das Aufleuchten der Service-
Kontrollleuchte angezeigt, verbunden mit
einem akustischen Signal und einer Meldung
am Bildschirm.
Erfolgt dies bei laufendem Motor, deutet
es auf eine Sättigung des Partikelfilters
hin (sehr langer Stadtfahrbetrieb: geringe
Geschwindigkeit, lange Staus usw.).
Füllstände

129
Berlingo-2-VU_de_Chap07_Verification_ed01-2015Berlingo-2-VU_de_Chap07_Verification_ed01-2015

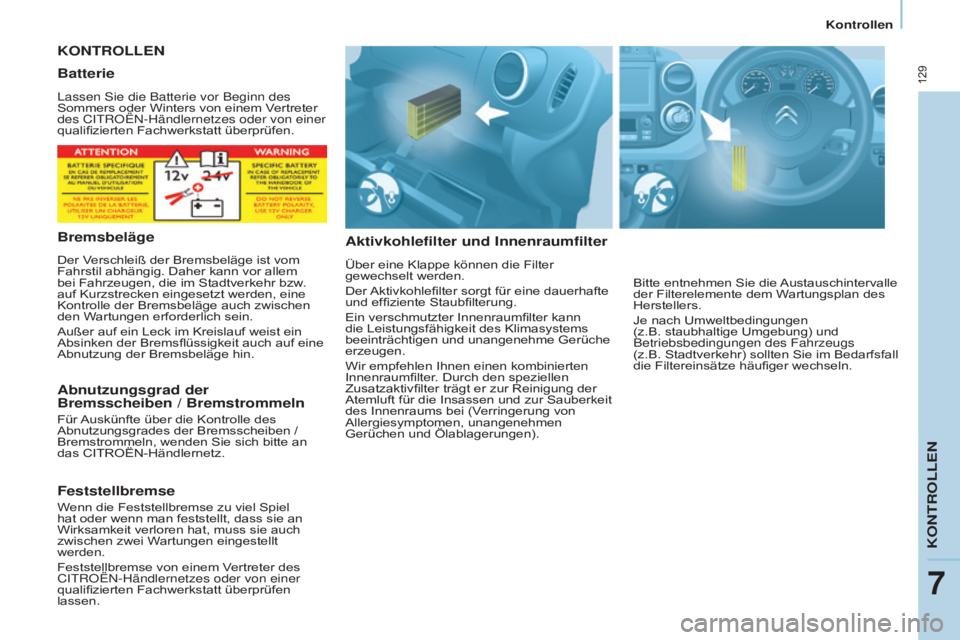

KONTROLLEN
Aktivkohlefilter und Innenraumfilter
Über eine Klappe können die Filter
gewechselt werden.
Der Aktivkohlefilter sorgt für eine dauerhafte
und effiziente Staubfilterung.
Ein verschmutzter Innenraumfilter kann
die Leistungsfähigkeit des Klimasystems
beeinträchtigen und unangenehme Gerüche
erzeugen.
Wir empfehlen Ihnen einen kombinierten
Innenraumfilter. Durch den speziellen
Zusatzaktivfilter trägt er zur Reinigung der
Atemluft für die Insassen und zur Sauberkeit
des Innenraums bei (Verringerung von
Allergiesymptomen, unangenehmen
Gerüchen und Ölablagerungen).
Batterie
lassen sie die Batterie vor Beginn des
Sommers oder Winters von einem V ertreter
des C
it ROË n -Händlernetzes oder von einer
qualifizierten Fachwerkstatt überprüfen.
Bremsbeläge
Der Verschleiß der Bremsbeläge ist vom
Fahrstil abhängig. Daher kann vor allem
bei Fahrzeugen, die im Stadtverkehr bzw.
auf Kurzstrecken eingesetzt werden, eine
Kontrolle der Bremsbeläge auch zwischen
den Wartungen erforderlich sein.
Außer auf ein Leck im Kreislauf weist ein
Absinken der Bremsflüssigkeit auch auf eine
Abnutzung der Bremsbeläge hin.
Abnutzungsgrad der
Bremsscheiben / Bremstrommeln
Für Auskünfte über die Kontrolle des
Abnutzungsgrades der Bremsscheiben /
Bremstrommeln, wenden Sie sich bitte an
das CITROËN-Händlernetz.
FeststellbremseWenn die Feststellbremse zu viel Spiel
hat oder wenn man feststellt, dass sie an
Wirksamkeit verloren hat, muss sie auch
zwischen zwei Wartungen eingestellt
werden.
Feststellbremse von einem Vertreter des
C
it ROË n -Händlernetzes oder von einer
qualifizierten Fachwerkstatt überprüfen
lassen. Bitte entnehmen Sie die Austauschintervalle
der Filterelemente dem Wartungsplan des
Herstellers.
Je nach Umweltbedingungen
(z.B. staubhaltige Umgebung) und
Betriebsbedingungen des Fahrzeugs
(z.B. Stadtverkehr) sollten Sie im Bedarfsfall
die Filtereinsätze häufiger wechseln.
KONTROLLEN
7
Kontrollen

130
Berlingo-2-VU_de_Chap07_Verification_ed01-2015Berlingo-2-VU_de_Chap07_Verification_ed01-2015
Was Sie beachten sollten
Verwenden Sie nur von CITROËN
empfohlene Produkte oder solche von
gleicher Qualität und mit den gleichen
Eigenschaften.
Um die Funktionstüchtigkeit so wichtiger
Aggregate wie der Bremsanlage zu
gewährleisten, hat CITROËN spezielle
Produkte ausgewählt und hält diese für Sie
bereit.

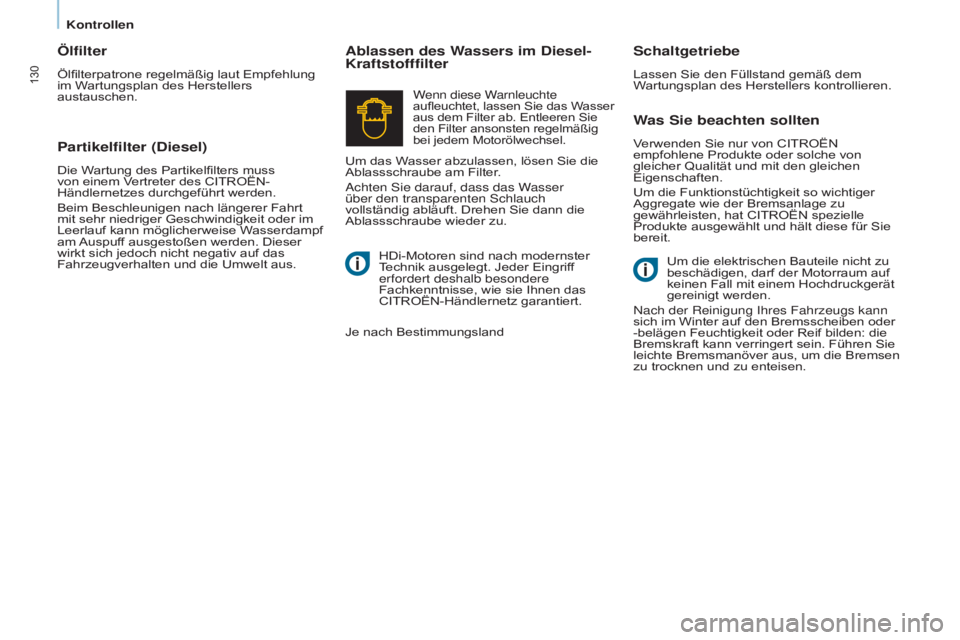

Ablassen des Wassers im Diesel-
KraftstofffilterSchaltgetriebe
Lassen Sie den Füllstand gemäß dem
Wartungsplan des Herstellers kontrollieren.
Um die elektrischen Bauteile nicht zu
beschädigen, darf der Motorraum auf
keinen Fall mit einem Hochdruckgerät
gereinigt werden.
n

ach der Reinigung i hres Fahrzeugs kann
sich im Winter auf den Bremsscheiben oder
-belägen Feuchtigkeit oder Reif bilden: die
Bremskraft kann verringert sein. Führen Sie
leichte Bremsmanöver aus, um die Bremsen
zu trocknen und zu enteisen.
Wenn diese Warnleuchte
aufleuchtet, lassen Sie das Wasser
aus dem Filter ab. Entleeren Sie
den Filter ansonsten regelmäßig
bei jedem Motorölwechsel.
Um das Wasser abzulassen, lösen Sie die
Ablassschraube am Filter.
a

chten s ie darauf, dass das Wasser
über den transparenten
s chlauch
vollständig abläuft. Drehen Sie dann die
Ablassschraube wieder zu.Partikelfilter (Diesel)
Die Wartung des Partikelfilters muss
von einem Vertreter des CITROËN-
Händlernetzes durchgeführt werden.
Beim Beschleunigen nach längerer Fahrt
mit sehr niedriger Geschwindigkeit oder im
Leerlauf kann möglicherweise Wasserdampf
am Auspuff ausgestoßen werden. Dieser
wirkt sich jedoch nicht negativ auf das
Fahrzeugverhalten und die Umwelt aus.
Ölfilter
Ölfilterpatrone regelmäßig laut Empfehlung
im Wartungsplan des Herstellers
austauschen.
HDi-Motoren sind nach modernster
T

echnik ausgelegt. Jeder Eingriff
erfordert deshalb besondere
Fachkenntnisse, wie sie Ihnen das
CITROËN-Händlernetz garantiert.
Je nach Bestimmungsland
Kontrollen

131
Berlingo-2-VU_de_Chap07_Verification_ed01-2015Berlingo-2-VU_de_Chap07_Verification_ed01-2015

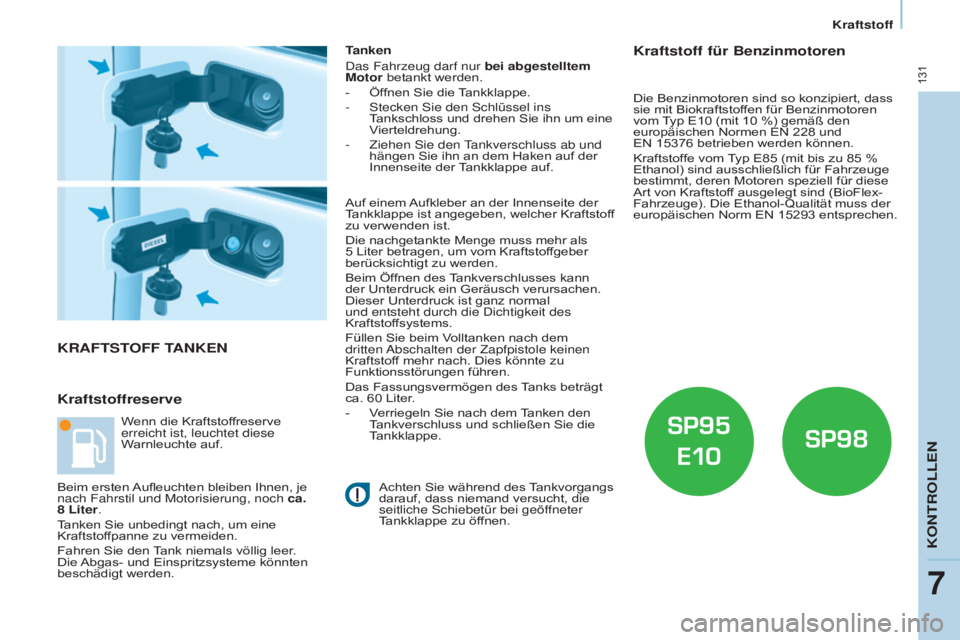

KRAFTSTOFF TANKEN
Kraftstoffreserve
Tankendas Fahrzeug darf nur bei abgestelltem
Motor betankt werden.
-

Öf
fnen Sie die Tankklappe.
-
s tecken s ie den s chlüssel ins
Tankschloss und drehen Sie ihn um eine
Vierteldrehung.
-

Ziehen
s ie den
tankverschluss ab und
hängen Sie ihn an dem Haken auf der
Innenseite der

Tankklappe auf.
Achten Sie während des

Tankvorgangs
darauf, dass niemand versucht, die
seitliche
s chiebetür bei geöffneter
Tankklappe zu öffnen.
Wenn die Kraftstoffreserve
erreicht ist, leuchtet diese
Warnleuchte auf.
Beim ersten Aufleuchten bleiben Ihnen, je
nach Fahrstil und Motorisierung, noch ca.
8

Liter.
Tanken Sie unbedingt nach, um eine
Kraftstoffpanne zu vermeiden.
Fahren Sie den Tank niemals völlig leer.
Die Abgas- und Einspritzsysteme könnten
beschädigt werden.Kraftstoff für Benzinmotoren
Auf einem Aufkleber an der Innenseite der
Tankklappe ist angegeben, welcher Kraftstoff
zu verwenden ist.
Die nachgetankte Menge muss mehr als
5
Liter betragen, um vom Kraftstoffgeber
berücksichtigt zu werden.
Beim Öffnen des Tankverschlusses kann
der Unterdruck ein Geräusch verursachen.
Dieser Unterdruck ist ganz normal
und entsteht durch die
d ichtigkeit des
Kraftstoffsystems.
Füllen Sie beim Volltanken nach dem
dritten
a

bschalten der Zapfpistole keinen
Kraftstoff mehr nach. Dies könnte zu
Funktionsstörungen führen.
Das Fassungsvermögen des Tanks beträgt
ca. 60
Liter.
-

V
erriegeln Sie nach dem Tanken den
Tankverschluss und schließen Sie die
Tankklappe. Die Benzinmotoren sind so konzipiert, dass
sie mit Biokraftstoffen für Benzinmotoren
vom Typ E10
(mit 10 %) gemäß den
europäischen Normen EN 228 und
EN 15376 betrieben werden können.
Kraftstoffe vom Typ E85 (mit bis zu 85 %
Ethanol) sind ausschließlich für Fahrzeuge
bestimmt, deren Motoren speziell für diese
Art von Kraftstoff ausgelegt sind (BioFlex-
Fahrzeuge). Die Ethanol-Qualität muss der
europäischen Norm EN 15293
entsprechen.
KONTROLLEN
7
Kraftstoff

DIESEL
132
Berlingo-2-VU_de_Chap07_Verification_ed01-2015Berlingo-2-VU_de_Chap07_Verification_ed01-2015

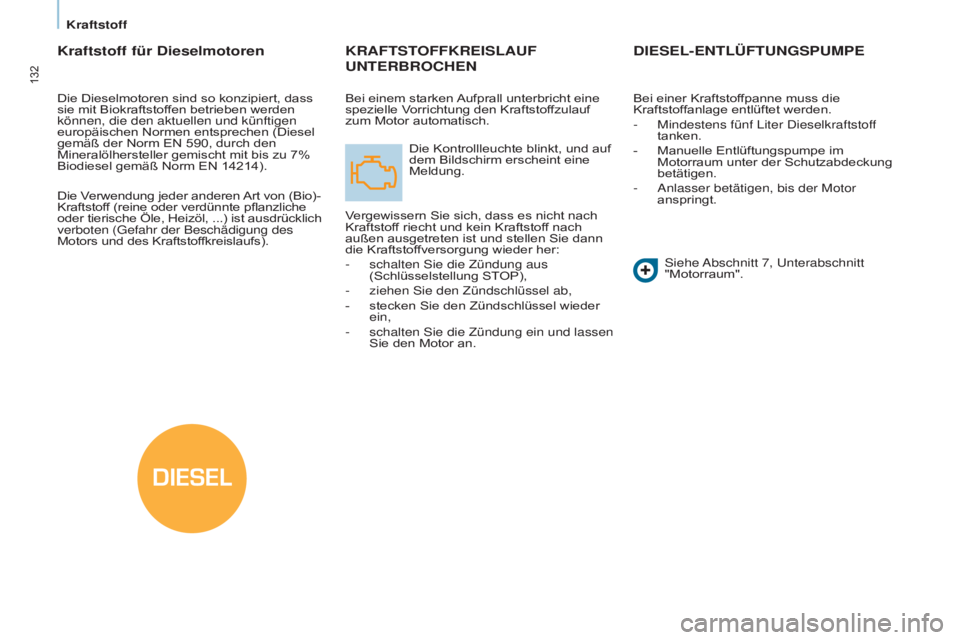

KRAFTSTOFFKREISLAUF UNTERBROCHEN
Die Kontrollleuchte blinkt, und auf
dem Bildschirm erscheint eine
Meldung.
Vergewissern Sie sich, dass es nicht nach
Kraftstoff riecht und kein Kraftstoff nach
außen ausgetreten ist und stellen Sie dann
die Kraftstoffversorgung wieder her:
-

schalten
s ie die Zündung aus
(Schlüsselstellung STOP),
-

ziehen
s ie den Zündschlüssel ab,
-

stecken Sie den Zündschlüssel wieder
ein,
-


schalten
s ie die Zündung ein und lassen
Sie den Motor an.
DIESEL-ENTLÜFTUNGSPUMPE
siehe a bschnitt 7, u nterabschnitt
"Motorraum".
Kraftstoff für Dieselmotoren
Die Dieselmotoren sind so konzipiert, dass
sie mit Biokraftstoffen betrieben werden
können, die den aktuellen und künftigen
europäischen Normen entsprechen (Diesel
gemäß der Norm EN 590, durch den
Mineralölhersteller gemischt mit bis zu 7%
Biodiesel gemäß Norm EN 14214).
Die Verwendung jeder anderen Art von (Bio)-
Kraftstoff (reine oder verdünnte pflanzliche
oder tierische Öle, Heizöl, ...) ist ausdrücklich
verboten (
g efahr der Beschädigung des
Motors und des Kraftstoffkreislaufs). Bei einer Kraftstoffpanne muss die
Kraftstoffanlage entlüftet werden.
-

Mindestens fünf
l iter d ieselkraftstoff
tanken.
-

Manuelle Entlüftungspumpe im
Motorraum unter der Schutzabdeckung
betätigen.
-

a nlasser betätigen, bis der Motor
anspringt.
Bei einem starken Aufprall unterbricht eine
spezielle Vorrichtung den Kraftstoffzulauf
zum Motor automatisch.
Kraftstoff

133
Berlingo-2-VU_de_Chap07_Verification_ed01-2015Berlingo-2-VU_de_Chap07_Verification_ed01-2015

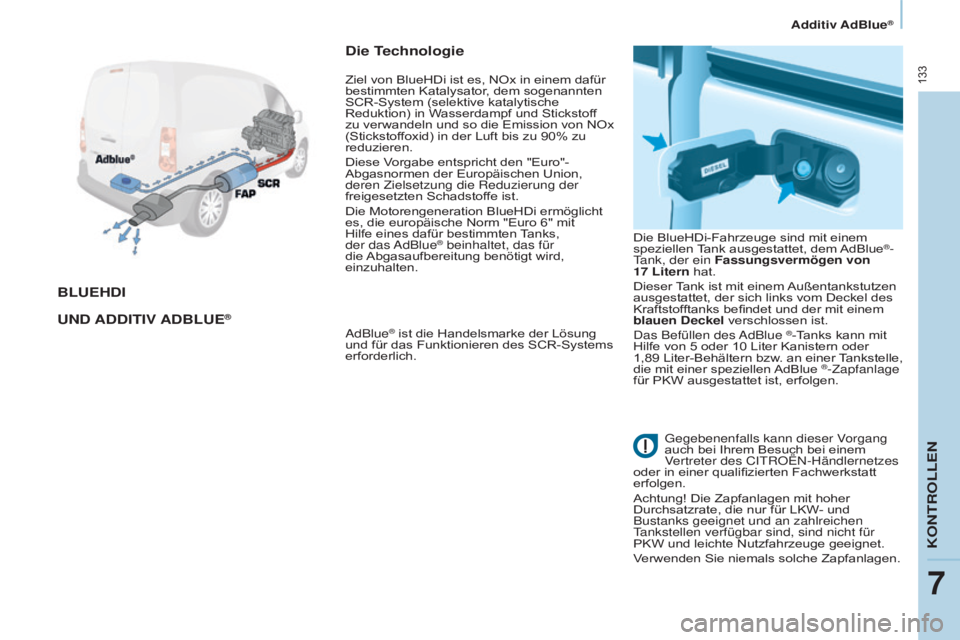

BLUEHDI
UND A DDITIV A D B LUE
®
Die Technologie
adBlue® ist die Handelsmarke der Lösung
und für das Funktionieren des SCR-Systems
erforderlich. Die BlueHDi-Fahrzeuge sind mit einem
speziellen Tank ausgestattet, dem AdBlue
®-tank, der ein
Fassungsvermögen von
17

Litern hat.
Dieser Tank ist mit einem Außentankstutzen
ausgestattet, der sich links vom Deckel des
Kraftstofftanks befindet und der mit einem
blauen Deckel verschlossen ist.
d

as Befüllen des
a

dBlue
®-Tanks kann mit
Hilfe von 5

oder 10

Liter Kanistern oder
1,89

Liter-Behältern

bzw. an einer Tankstelle,
die mit einer speziellen AdBlue
®-Zapfanlage
für PKW ausgestattet ist, erfolgen.
Ziel von BlueHDi ist es, NOx in einem dafür
bestimmten Katalysator, dem sogenannten
SCR-System (selektive katalytische
Reduktion) in Wasserdampf und Stickstoff
zu verwandeln und so die Emission von NOx
(Stickstoffoxid) in der Luft bis zu 90% zu
reduzieren.
Diese Vorgabe entspricht den "Euro"-
Abgasnormen der Europäischen Union,
deren Zielsetzung die Reduzierung der
freigesetzten Schadstoffe ist.
Die Motorengeneration BlueHDi ermöglicht
es, die europäische Norm "Euro 6" mit
Hilfe eines dafür bestimmten Tanks,
der das
a
dBlue
® beinhaltet, das für
die Abgasaufbereitung benötigt wird,
einzuhalten.
g

egebenenfalls kann dieser Vorgang
auch bei Ihrem Besuch bei einem
Vertreter des C
it ROË n -Händlernetzes
oder in einer qualifizierten Fachwerkstatt
erfolgen.
Achtung! Die Zapfanlagen mit hoher
Durchsatzrate, die nur für LKW- und
Bustanks geeignet und an zahlreichen
tankstellen verfügbar sind, sind nicht für
PKW und leichte Nutzfahrzeuge geeignet.
V

erwenden Sie niemals solche Zapfanlagen.
KONTROLLEN
7
Additiv AdBlue®

134
Berlingo-2-VU_de_Chap07_Verification_ed01-2015Berlingo-2-VU_de_Chap07_Verification_ed01-2015
Wichtige Hinweise
Wenn genügend adBlue® im Tank
verfügbar ist, wird keine Information
angezeigt.
Sobald aber die Reserve im Additivtank die
Schwelle einer Fahrreichweite von 2
400 km
(1

500

Meilen) erreicht hat, werden Sie
durch verschiedene vorübergehende
s ignale
(Kontrollleuchte, Meldung, akustisches
Signal) gewarnt. Diese werden immer
häufiger und eindringlicher, je weiter Sie
fahren, und schließlich dauerhaft.
Diese Warnungen nehmen zu, je mehr
Kilometer Sie fahren und je geringer die
Reserve wird, die Meldung bleibt schließlich
dauerhaft.
i

st der
a
dBlue
®-tank leer, kann das
Fahrzeug nicht mehr gestartet werden.
Es wird dringend empfohlen, nicht die
dauerhaften Warnungen abzuwarten, um
a

dditiv
a
dBlue
® nachzufüllen, sondern so
schnell wie möglich den Tank aufzufüllen.

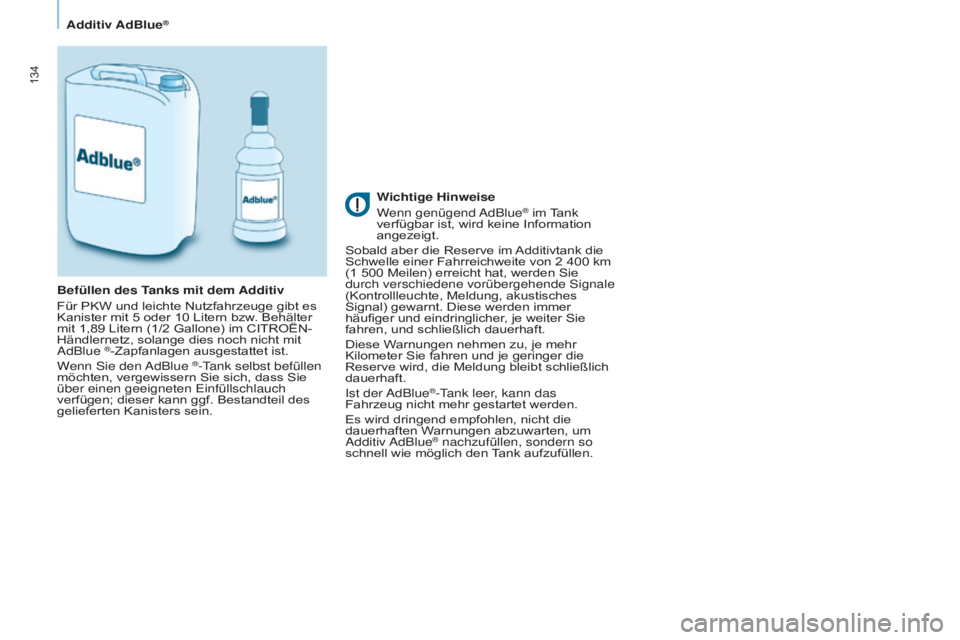

Befüllen des Tanks mit dem Additiv
Für PKW und leichte Nutzfahrzeuge gibt es
Kanister mit 5

oder 10

Litern bzw. Behälter
mit 1,89

Litern (1/2

Gallone) im CITROËN-
Händlernetz, solange dies noch nicht mit
a

dBlue
®-Zapfanlagen ausgestattet ist.
Wenn
s
ie den a dBlue ®-tank selbst befüllen
möchten, vergewissern Sie sich, dass Sie
über einen geeigneten
e infüllschlauch
verfügen; dieser kann ggf. Bestandteil des
gelieferten Kanisters sein.
Additiv AdBlue®
