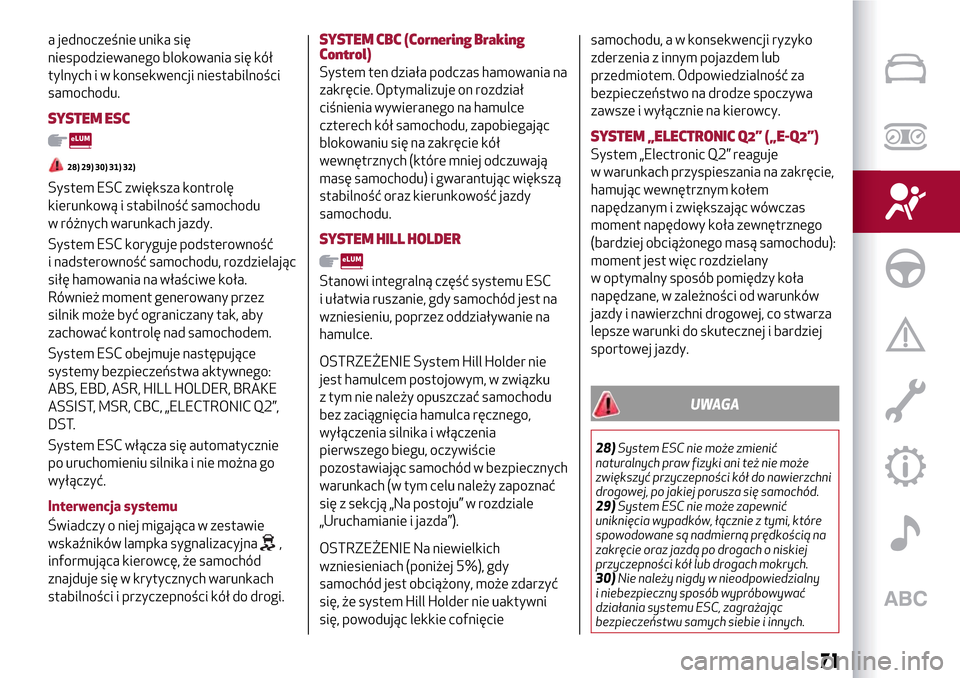

a jednocześnie unika się
niespodziewanego blokowania się kół
tylnych i w konsekwencji niestabilności
samochodu.
SYSTEM ESC
28) 29) 30) 31) 32)
System ESC zwiększa kontrolę
kierunkową i stabilność samochodu
w różnych warunkach jazdy.
System ESC koryguje podsterowność
i nadsterowność samochodu, rozdzielając
siłę hamowania na właściwe koła.
Również moment generowany przez
silnik może być ograniczany tak, aby
zachować kontrolę nad samochodem.
System ESC obejmuje następujące
systemy bezpieczeństwa aktywnego:
ABS, EBD, ASR, HILL HOLDER, BRAKE
ASSIST, MSR, CBC, „ELECTRONIC Q2”,
DST.
System ESC włącza się automatycznie
po uruchomieniu silnika i nie można go
wyłączyć.
Interwencja systemu
Świadczy o niej migająca w zestawie
wskaźników lampka sygnalizacyjna
,
informująca kierowcę, że samochód
znajduje się w krytycznych warunkach
stabilności i przyczepności kół do drogi.
SYSTEM CBC (Cornering Braking
Control)
System ten działa podczas hamowania na
zakręcie. Optymalizuje on rozdział
ciśnienia wywieranego na hamulce
czterech kół samochodu, zapobiegając
blokowaniu się na zakręcie kół
wewnętrznych (które mniej odczuwają
masę samochodu) i gwarantując większą
stabilność oraz kierunkowość jazdy
samochodu.
SYSTEM HILL HOLDER
Stanowi integralną część systemu ESC
i ułatwia ruszanie, gdy samochód jest na
wzniesieniu, poprzez oddziaływanie na
hamulce.
OSTRZEŻENIE System Hill Holder nie
jest hamulcem postojowym, w związku
z tym nie należy opuszczać samochodu
bez zaciągnięcia hamulca ręcznego,
wyłączenia silnika i włączenia
pierwszego biegu, oczywiście
pozostawiając samochód w bezpiecznych
warunkach (w tym celu należy zapoznać
się z sekcją „Na postoju” w rozdziale
„Uruchamianie i jazda”).
OSTRZEŻENIE Na niewielkich
wzniesieniach (poniżej 5%), gdy
samochód jest obciążony, może zdarzyć
się, że system Hill Holder nie uaktywni
się, powodując lekkie cofnięciesamochodu, a w konsekwencji ryzyko
zderzenia z innym pojazdem lub
przedmiotem. Odpowiedzialność za
bezpieczeństwo na drodze spoczywa
zawsze i wyłącznie na kierowcy.
SYSTEM „ELECTRONIC Q2” („E-Q2”)
System „Electronic Q2” reaguje
w warunkach przyspieszania na zakręcie,
hamując wewnętrznym kołem
napędzanym i zwiększając wówczas
moment napędowy koła zewnętrznego
(bardziej obciążonego masą samochodu):
moment jest więc rozdzielany
w optymalny sposób pomiędzy koła
napędzane, w zależności od warunków
jazdy i nawierzchni drogowej, co stwarza
lepsze warunki do skutecznej i bardziej
sportowej jazdy.
UWAGA
28)System ESC nie może zmienić
naturalnych praw fizyki ani też nie może
zwiększyć przyczepności kół do nawierzchni
drogowej, po jakiej porusza się samochód.
29)System ESC nie może zapewnić
uniknięcia wypadków, łącznie z tymi, które
spowodowane są nadmierną prędkością na
zakręcie oraz jazdą po drogach o niskiej
przyczepności kół lub drogach mokrych.
30)Nie należy nigdy w nieodpowiedzialny
i niebezpieczny sposób wypróbowywać
działania systemu ESC, zagrażając
bezpieczeństwu samych siebie i innych.
71

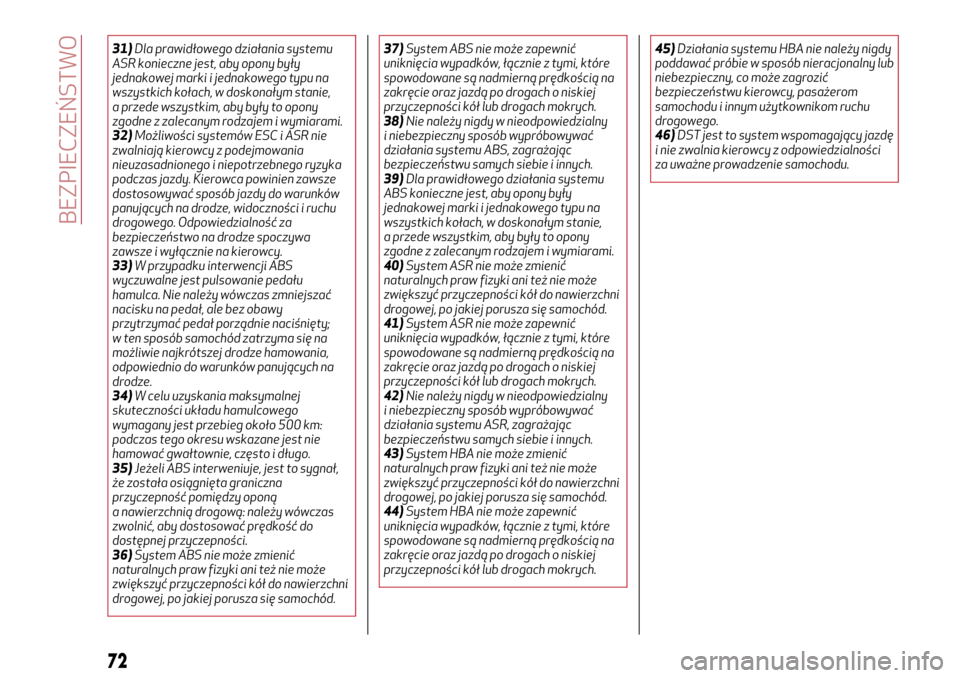

31)Dla prawidłowego działania systemu
ASR konieczne jest, aby opony były
jednakowej marki i jednakowego typu na
wszystkich kołach, w doskonałym stanie,
a przede wszystkim, aby były to opony
zgodne z zalecanym rodzajem i wymiarami.
32)Możliwości systemów ESC i ASR nie
zwalniają kierowcy z podejmowania
nieuzasadnionego i niepotrzebnego ryzyka
podczas jazdy. Kierowca powinien zawsze
dostosowywać sposób jazdy do warunków
panujących na drodze, widoczności i ruchu
drogowego. Odpowiedzialność za
bezpieczeństwo na drodze spoczywa
zawsze i wyłącznie na kierowcy.
33)W przypadku interwencji ABS
wyczuwalne jest pulsowanie pedału
hamulca. Nie należy wówczas zmniejszać
nacisku na pedał, ale bez obawy
przytrzymać pedał porządnie naciśnięty;
w ten sposób samochód zatrzyma się na
możliwie najkrótszej drodze hamowania,
odpowiednio do warunków panujących na
drodze.
34)W celu uzyskania maksymalnej
skuteczności układu hamulcowego
wymagany jest przebieg około 500 km:
podczas tego okresu wskazane jest nie
hamować gwałtownie, często i długo.
35)Jeżeli ABS interweniuje, jest to sygnał,
że została osiągnięta graniczna
przyczepność pomiędzy oponą
a nawierzchnią drogową: należy wówczas
zwolnić, aby dostosować prędkość do
dostępnej przyczepności.
36)System ABS nie może zmienić
naturalnych praw fizyki ani też nie może
zwiększyć przyczepności kół do nawierzchni
drogowej, po jakiej porusza się samochód.37)System ABS nie może zapewnić
uniknięcia wypadków, łącznie z tymi, które
spowodowane są nadmierną prędkością na
zakręcie oraz jazdą po drogach o niskiej
przyczepności kół lub drogach mokrych.
38)Nie należy nigdy w nieodpowiedzialny
i niebezpieczny sposób wypróbowywać
działania systemu ABS, zagrażając
bezpieczeństwu samych siebie i innych.
39)Dla prawidłowego działania systemu
ABS konieczne jest, aby opony były
jednakowej marki i jednakowego typu na
wszystkich kołach, w doskonałym stanie,
a przede wszystkim, aby były to opony
zgodne z zalecanym rodzajem i wymiarami.
40)System ASR nie może zmienić
naturalnych praw fizyki ani też nie może
zwiększyć przyczepności kół do nawierzchni
drogowej, po jakiej porusza się samochód.
41)System ASR nie może zapewnić
uniknięcia wypadków, łącznie z tymi, które
spowodowane są nadmierną prędkością na
zakręcie oraz jazdą po drogach o niskiej
przyczepności kół lub drogach mokrych.
42)Nie należy nigdy w nieodpowiedzialny
i niebezpieczny sposób wypróbowywać
działania systemu ASR, zagrażając
bezpieczeństwu samych siebie i innych.
43)System HBA nie może zmienić
naturalnych praw fizyki ani też nie może
zwiększyć przyczepności kół do nawierzchni
drogowej, po jakiej porusza się samochód.
44)System HBA nie może zapewnić
uniknięcia wypadków, łącznie z tymi, które
spowodowane są nadmierną prędkością na
zakręcie oraz jazdą po drogach o niskiej
przyczepności kół lub drogach mokrych.45)Działania systemu HBA nie należy nigdy
poddawać próbie w sposób nieracjonalny lub
niebezpieczny, co może zagrozić
bezpieczeństwu kierowcy, pasażerom
samochodu i innym użytkownikom ruchu
drogowego.
46)DST jest to system wspomagający jazdę
i nie zwalnia kierowcy z odpowiedzialności
za uważne prowadzenie samochodu.
72
BEZPIECZEŃSTWO

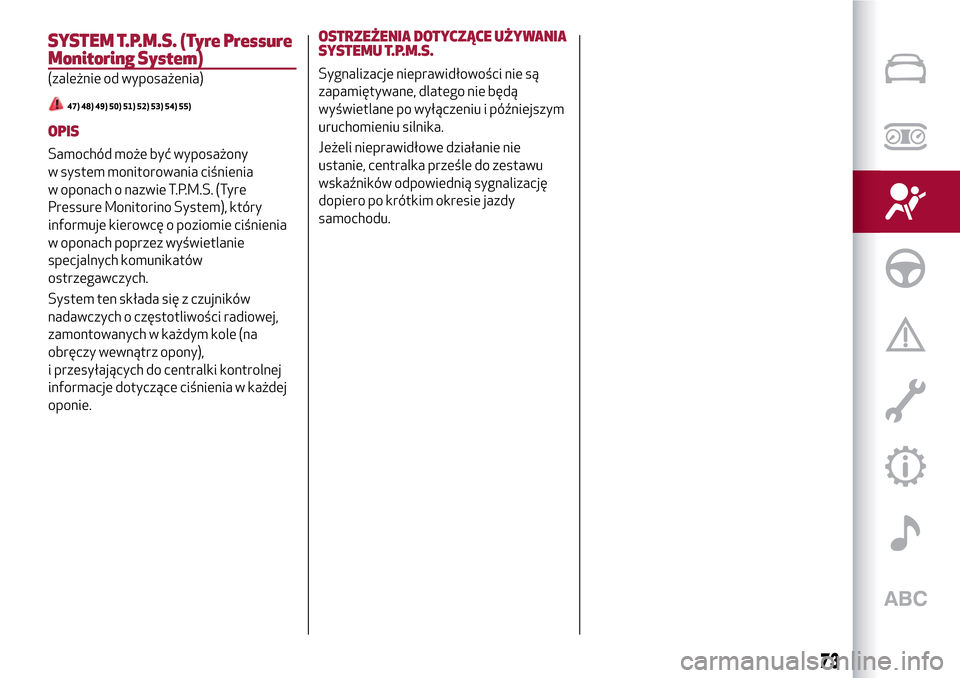

SYSTEM T.P.M.S. (Tyre Pressure
Monitoring System)
(zależnie od wyposażenia)
47) 48) 49) 50) 51) 52) 53) 54) 55)
OPIS
Samochód może być wyposażony
w system monitorowania ciśnienia
w oponach o nazwie T.P.M.S. (Tyre
Pressure Monitorino System), który
informuje kierowcę o poziomie ciśnienia
w oponach poprzez wyświetlanie
specjalnych komunikatów
ostrzegawczych.
System ten składa się z czujników
nadawczych o częstotliwości radiowej,
zamontowanych w każdym kole (na
obręczy wewnątrz opony),
i przesyłających do centralki kontrolnej
informacje dotyczące ciśnienia w każdej
oponie.
OSTRZEŻENIA DOTYCZĄCE UŻYWANIA
SYSTEMU T.P.M.S.
Sygnalizacje nieprawidłowości nie są
zapamiętywane, dlatego nie będą
wyświetlane po wyłączeniu i późniejszym
uruchomieniu silnika.
Jeżeli nieprawidłowe działanie nie
ustanie, centralka prześle do zestawu
wskaźników odpowiednią sygnalizację
dopiero po krótkim okresie jazdy
samochodu.
73

W celu prawidłowego użycia systemu, w przypadku wymiany kół/opon, należy zapoznać się z poniższą tabelą:
Czynność Obecność czujnika Sygnalizacja awarii Interwencja ASO marki Alfa
Romeo
––TAKNależy zwrócić się do ASO marki
Alfa Romeo
Wymiana koła na dojazdowe koło
zapasoweNIE TAK Naprawić uszkodzone koło
Wymiana opon na opony zimowe NIE TAKNależy zwrócić się do ASO marki
Alfa Romeo
Wymiana opon na opony zimowe TAK NIE –
Wymiana kół na inne o innych
wymiarach (*)TAK NIE –
Zamian kół (przód/tył) (**) TAK NIE –
(*) Podane jako alternatywa w Instrukcji obsługi, dostępne w Lineaccessori Alfa Romeo.
(**) Nie należy zamieniać po przekątnej (opony muszą pozostać po tej samej stronie).
74
BEZPIECZEŃSTWO

UWAGA

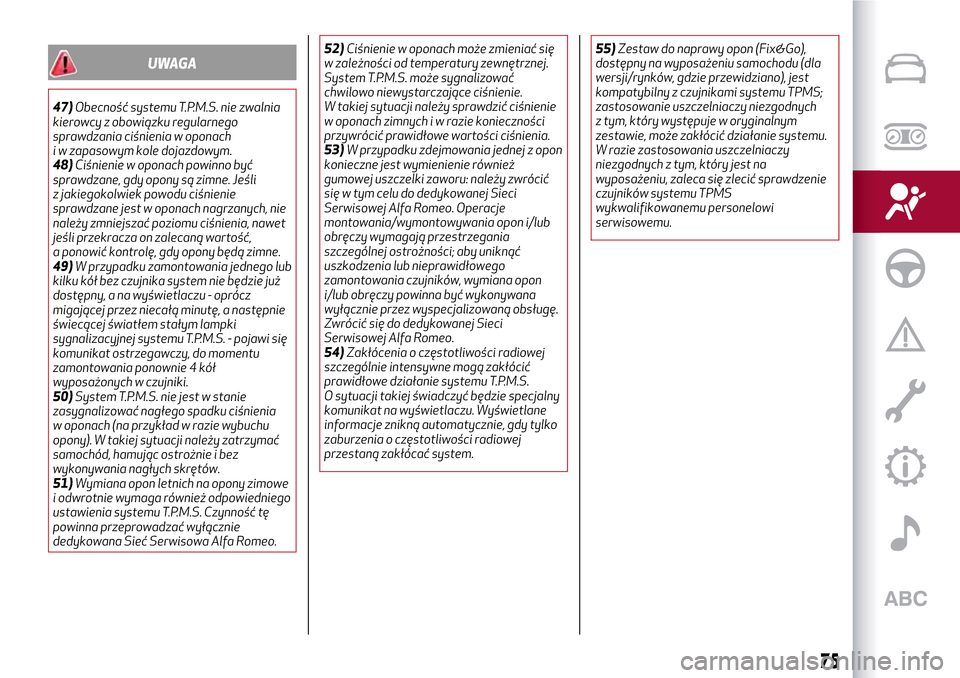

47)Obecność systemu T.P.M.S. nie zwalnia
kierowcy z obowiązku regularnego
sprawdzania ciśnienia w oponach
i w zapasowym kole dojazdowym.
48)Ciśnienie w oponach powinno być
sprawdzane, gdy opony są zimne. Jeśli
z jakiegokolwiek powodu ciśnienie
sprawdzane jest w oponach nagrzanych, nie
należy zmniejszać poziomu ciśnienia, nawet
jeśli przekracza on zalecaną wartość,
a ponowić kontrolę, gdy opony będą zimne.
49)W przypadku zamontowania jednego lub
kilku kół bez czujnika system nie będzie już
dostępny, a na wyświetlaczu - oprócz
migającej przez niecałą minutę, a następnie
świecącej światłem stałym lampki
sygnalizacyjnej systemu T.P.M.S. - pojawi się
komunikat ostrzegawczy, do momentu
zamontowania ponownie 4 kół
wyposażonych w czujniki.
50)System T.P.M.S. nie jest w stanie
zasygnalizować nagłego spadku ciśnienia
w oponach (na przykład w razie wybuchu
opony). W takiej sytuacji należy zatrzymać
samochód, hamując ostrożnie i bez
wykonywania nagłych skrętów.
51)Wymiana opon letnich na opony zimowe
i odwrotnie wymaga również odpowiedniego
ustawienia systemu T.P.M.S. Czynność tę
powinna przeprowadzać wyłącznie
dedykowana Sieć Serwisowa Alfa Romeo.52)Ciśnienie w oponach może zmieniać się
w zależności od temperatury zewnętrznej.
System T.P.M.S. może sygnalizować
chwilowo niewystarczające ciśnienie.
W takiej sytuacji należy sprawdzić ciśnienie
w oponach zimnych i w razie konieczności
przywrócić prawidłowe wartości ciśnienia.
53)W przypadku zdejmowania jednej z opon
konieczne jest wymienienie również
gumowej uszczelki zaworu: należy zwrócić
się w tym celu do dedykowanej Sieci
Serwisowej Alfa Romeo. Operacje
montowania/wymontowywania opon i/lub
obręczy wymagają przestrzegania
szczególnej ostrożności; aby uniknąć
uszkodzenia lub nieprawidłowego
zamontowania czujników, wymiana opon
i/lub obręczy powinna być wykonywana
wyłącznie przez wyspecjalizowaną obsługę.
Zwrócić się do dedykowanej Sieci
Serwisowej Alfa Romeo.
54)Zakłócenia o częstotliwości radiowej
szczególnie intensywne mogą zakłócić
prawidłowe działanie systemu T.P.M.S.
O sytuacji takiej świadczyć będzie specjalny
komunikat na wyświetlaczu. Wyświetlane
informacje znikną automatycznie, gdy tylko
zaburzenia o częstotliwości radiowej
przestaną zakłócać system.55)Zestaw do naprawy opon (Fix&Go),
dostępny na wyposażeniu samochodu (dla
wersji/rynków, gdzie przewidziano), jest
kompatybilny z czujnikami systemu TPMS;
zastosowanie uszczelniaczy niezgodnych
z tym, który występuje w oryginalnym
zestawie, może zakłócić działanie systemu.
W razie zastosowania uszczelniaczy
niezgodnych z tym, który jest na
wyposażeniu, zaleca się zlecić sprawdzenie
czujników systemu TPMS
wykwalifikowanemu personelowi
serwisowemu.
75

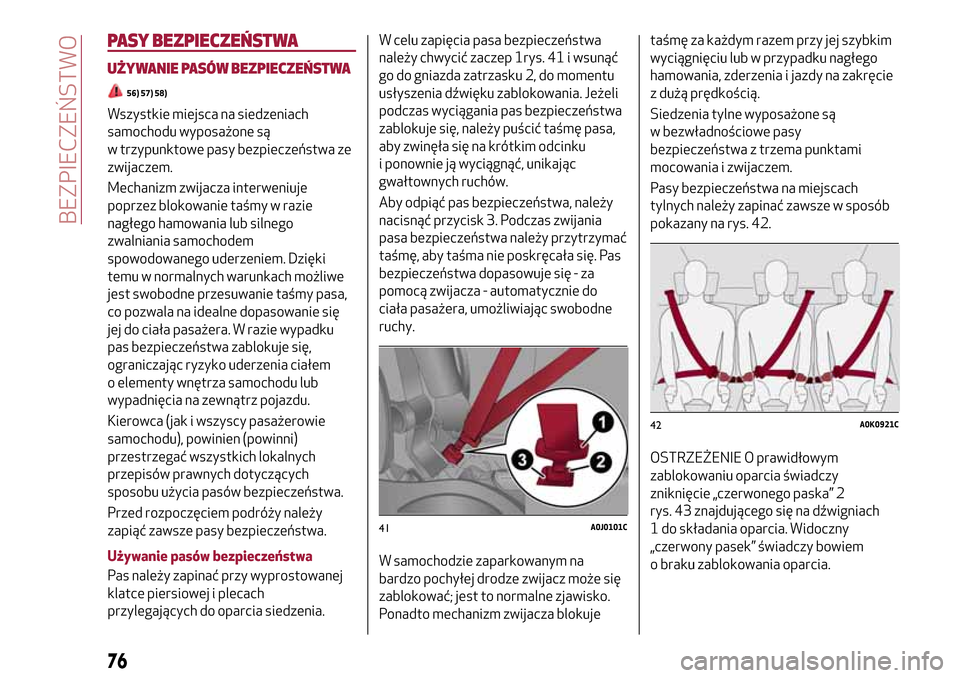

PASY BEZPIECZEŃSTWA
UŻYWANIE PASÓW BEZPIECZEŃSTWA
56) 57) 58)
Wszystkie miejsca na siedzeniach
samochodu wyposażone są
w trzypunktowe pasy bezpieczeństwa ze
zwijaczem.
Mechanizm zwijacza interweniuje
poprzez blokowanie taśmy w razie
nagłego hamowania lub silnego
zwalniania samochodem
spowodowanego uderzeniem. Dzięki
temu w normalnych warunkach możliwe
jest swobodne przesuwanie taśmy pasa,
co pozwala na idealne dopasowanie się
jej do ciała pasażera. W razie wypadku
pas bezpieczeństwa zablokuje się,
ograniczając ryzyko uderzenia ciałem
o elementy wnętrza samochodu lub
wypadnięcia na zewnątrz pojazdu.
Kierowca (jak i wszyscy pasażerowie
samochodu), powinien (powinni)
przestrzegać wszystkich lokalnych
przepisów prawnych dotyczących
sposobu użycia pasów bezpieczeństwa.
Przed rozpoczęciem podróży należy
zapiąć zawsze pasy bezpieczeństwa.
Używanie pasów bezpieczeństwa
Pas należy zapinać przy wyprostowanej
klatce piersiowej i plecach
przylegających do oparcia siedzenia.W celu zapięcia pasa bezpieczeństwa
należy chwycić zaczep 1rys. 41 i wsunąć
go do gniazda zatrzasku 2, do momentu
usłyszenia dźwięku zablokowania. Jeżeli
podczas wyciągania pas bezpieczeństwa
zablokuje się, należy puścić taśmę pasa,
aby zwinęła się na krótkim odcinku
i ponownie ją wyciągnąć, unikając
gwałtownych ruchów.
Aby odpiąć pas bezpieczeństwa, należy
nacisnąć przycisk 3. Podczas zwijania
pasa bezpieczeństwa należy przytrzymać
taśmę, aby taśma nie poskręcała się. Pas
bezpieczeństwa dopasowuje się - za
pomocą zwijacza - automatycznie do
ciała pasażera, umożliwiając swobodne
ruchy.
W samochodzie zaparkowanym na
bardzo pochyłej drodze zwijacz może się
zablokować; jest to normalne zjawisko.
Ponadto mechanizm zwijacza blokujetaśmę za każdym razem przy jej szybkim
wyciągnięciu lub w przypadku nagłego
hamowania, zderzenia i jazdy na zakręcie
z dużą prędkością.
Siedzenia tylne wyposażone są
w bezwładnościowe pasy
bezpieczeństwa z trzema punktami
mocowania i zwijaczem.
Pasy bezpieczeństwa na miejscach
tylnych należy zapinać zawsze w sposób
pokazany na rys. 42.

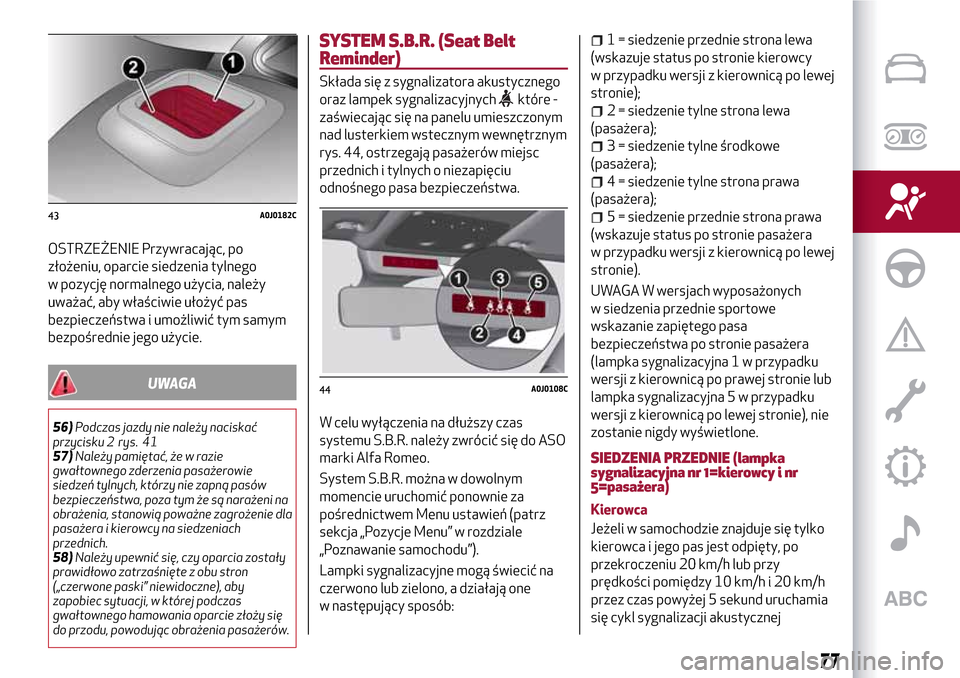

OSTRZEŻENIE O prawidłowym
zablokowaniu oparcia świadczy
zniknięcie „czerwonego paska” 2
rys. 43 znajdującego się na dźwigniach
1 do składania oparcia. Widoczny
„czerwony pasek” świadczy bowiem
o braku zablokowania oparcia.
41A0J0101C
42A0K0921C
76
BEZPIECZEŃSTWO

OSTRZEŻENIE Przywracając, po
złożeniu, oparcie siedzenia tylnego
w pozycję normalnego użycia, należy
uważać, aby właściwie ułożyć pas
bezpieczeństwa i umożliwić tym samym
bezpośrednie jego użycie.
UWAGA
56)Podczas jazdy nie należy naciskać
przycisku 2 rys. 41
57)Należy pamiętać, że w razie
gwałtownego zderzenia pasażerowie
siedzeń tylnych, którzy nie zapną pasów
bezpieczeństwa, poza tym że są narażeni na
obrażenia, stanowią poważne zagrożenie dla
pasażera i kierowcy na siedzeniach
przednich.
58)Należy upewnić się, czy oparcia zostały
prawidłowo zatrzaśnięte z obu stron
(„czerwone paski” niewidoczne), aby
zapobiec sytuacji, w której podczas
gwałtownego hamowania oparcie złoży się
do przodu, powodując obrażenia pasażerów.
SYSTEM S.B.R. (Seat Belt
Reminder)
Składa się z sygnalizatora akustycznego
oraz lampek sygnalizacyjnych
które -
zaświecając się na panelu umieszczonym
nad lusterkiem wstecznym wewnętrznym
rys. 44, ostrzegają pasażerów miejsc
przednich i tylnych o niezapięciu
odnośnego pasa bezpieczeństwa.
W celu wyłączenia na dłuższy czas
systemu S.B.R. należy zwrócić się do ASO
marki Alfa Romeo.
System S.B.R. można w dowolnym
momencie uruchomić ponownie za
pośrednictwem Menu ustawień (patrz
sekcja „Pozycje Menu” w rozdziale
„Poznawanie samochodu”).
Lampki sygnalizacyjne mogą świecić na
czerwono lub zielono, a działają one
w następujący sposób:
1 = siedzenie przednie strona lewa
(wskazuje status po stronie kierowcy
w przypadku wersji z kierownicą po lewej
stronie);
2 = siedzenie tylne strona lewa
(pasażera);
3 = siedzenie tylne środkowe
(pasażera);
4 = siedzenie tylne strona prawa
(pasażera);
5 = siedzenie przednie strona prawa
(wskazuje status po stronie pasażera
w przypadku wersji z kierownicą po lewej
stronie).
UWAGA W wersjach wyposażonych
w siedzenia przednie sportowe
wskazanie zapiętego pasa
bezpieczeństwa po stronie pasażera
(lampka sygnalizacyjna 1 w przypadku
wersji z kierownicą po prawej stronie lub
lampka sygnalizacyjna 5 w przypadku
wersji z kierownicą po lewej stronie), nie
zostanie nigdy wyświetlone.
SIEDZENIA PRZEDNIE (lampka
sygnalizacyjna nr 1=kierowcy i nr
5=pasażera)
Kierowca
Jeżeli w samochodzie znajduje się tylko
kierowca i jego pas jest odpięty, po
przekroczeniu 20 km/h lub przy
prędkości pomiędzy 10 km/h i 20 km/h
przez czas powyżej 5 sekund uruchamia
się cykl sygnalizacji akustycznej
43A0J0182C
44A0J0108C
77

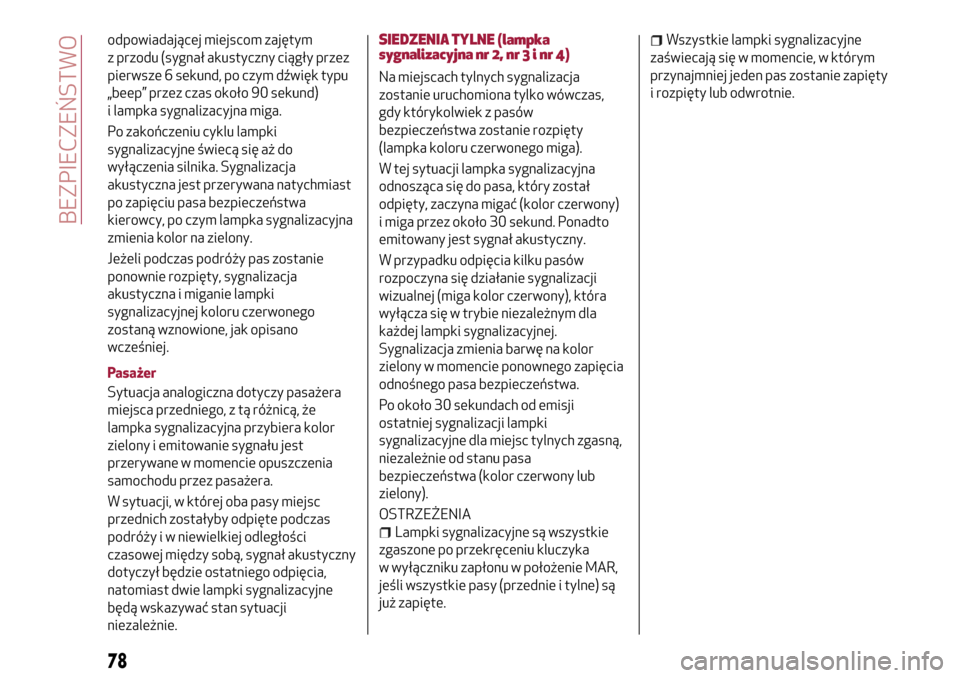

odpowiadającej miejscom zajętym
z przodu (sygnał akustyczny ciągły przez
pierwsze 6 sekund, po czym dźwięk typu
„beep” przez czas około 90 sekund)
i lampka sygnalizacyjna miga.
Po zakończeniu cyklu lampki
sygnalizacyjne świecą się aż do
wyłączenia silnika. Sygnalizacja
akustyczna jest przerywana natychmiast
po zapięciu pasa bezpieczeństwa
kierowcy, po czym lampka sygnalizacyjna
zmienia kolor na zielony.
Jeżeli podczas podróży pas zostanie
ponownie rozpięty, sygnalizacja
akustyczna i miganie lampki
sygnalizacyjnej koloru czerwonego
zostaną wznowione, jak opisano
wcześniej.
Pasażer
Sytuacja analogiczna dotyczy pasażera
miejsca przedniego, z tą różnicą, że
lampka sygnalizacyjna przybiera kolor
zielony i emitowanie sygnału jest
przerywane w momencie opuszczenia
samochodu przez pasażera.
W sytuacji, w której oba pasy miejsc
przednich zostałyby odpięte podczas
podróży i w niewielkiej odległości
czasowej między sobą, sygnał akustyczny
dotyczył będzie ostatniego odpięcia,
natomiast dwie lampki sygnalizacyjne
będą wskazywać stan sytuacji
niezależnie.SIEDZENIA TYLNE (lampka
sygnalizacyjna nr 2, nr3inr4)
Na miejscach tylnych sygnalizacja
zostanie uruchomiona tylko wówczas,
gdy którykolwiek z pasów
bezpieczeństwa zostanie rozpięty
(lampka koloru czerwonego miga).
W tej sytuacji lampka sygnalizacyjna
odnosząca się do pasa, który został
odpięty, zaczyna migać (kolor czerwony)
i miga przez około 30 sekund. Ponadto
emitowany jest sygnał akustyczny.
W przypadku odpięcia kilku pasów
rozpoczyna się działanie sygnalizacji
wizualnej (miga kolor czerwony), która
wyłącza się w trybie niezależnym dla
każdej lampki sygnalizacyjnej.
Sygnalizacja zmienia barwę na kolor
zielony w momencie ponownego zapięcia
odnośnego pasa bezpieczeństwa.
Po około 30 sekundach od emisji
ostatniej sygnalizacji lampki
sygnalizacyjne dla miejsc tylnych zgasną,
niezależnie od stanu pasa
bezpieczeństwa (kolor czerwony lub
zielony).
OSTRZEŻENIA
Lampki sygnalizacyjne są wszystkie
zgaszone po przekręceniu kluczyka
w wyłączniku zapłonu w położenie MAR,
jeśli wszystkie pasy (przednie i tylne) są
już zapięte.
Wszystkie lampki sygnalizacyjne
zaświecają się w momencie, w którym
przynajmniej jeden pas zostanie zapięty
i rozpięty lub odwrotnie.
78
BEZPIECZEŃSTWO
