SITUATIONS D'URGENCE
FEUX DE DÉTRESSE...........................104
REMPLACEMENT D'UNE AMPOULE . .................104
REMPLACEMENT DE L'AMPOULE EXTÉRIEURE..........108
REMPLACEMENT DES FUSIBLES...................111
REMPLACEMENT D'UNE ROUE . ....................117
KIT FIX&GO.................................121
DÉMARRAGE D'URGENCE........................124
SYSTÈME DE COUPURE DE CARBURANT..............125
BOÎTE DE VITESSES TCT - EXTRACTION DE LA CLÉ........126
REMORQUAGE DE LA VOITURE....................128

FEUX DE DÉTRESSE

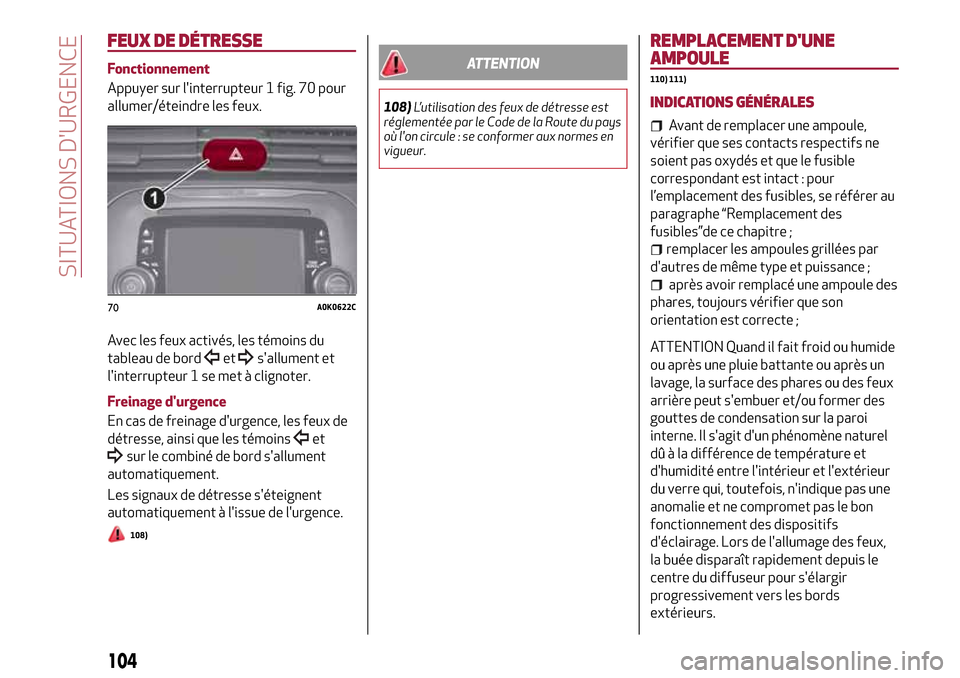

Fonctionnement
Appuyer sur l'interrupteur 1 fig. 70 pour
allumer/éteindre les feux.
Avec les feux activés, les témoins du
tableau de bord
ets'allument et
l'interrupteur 1 se met à clignoter.
Freinage d'urgence
En cas de freinage d'urgence, les feux de
détresse, ainsi que les témoins
et
sur le combiné de bord s'allument
automatiquement.
Les signaux de détresse s'éteignent
automatiquement à l'issue de l'urgence.
108)
ATTENTION
108)L’utilisation des feux de détresse est
réglementée par le Code de la Route du pays
où l'on circule : se conformer aux normes en
vigueur.
REMPLACEMENT D'UNE
AMPOULE
110) 111)
INDICATIONS GÉNÉRALES
Avant de remplacer une ampoule,
vérifier que ses contacts respectifs ne
soient pas oxydés et que le fusible
correspondant est intact : pour
l’emplacement des fusibles, se référer au
paragraphe “Remplacement des
fusibles”de ce chapitre ;
remplacer les ampoules grillées par
d'autres de même type et puissance ;
après avoir remplacé une ampoule des
phares, toujours vérifier que son
orientation est correcte ;
ATTENTION Quand il fait froid ou humide
ou après une pluie battante ou après un
lavage, la surface des phares ou des feux
arrière peut s'embuer et/ou former des
gouttes de condensation sur la paroi
interne. Il s'agit d'un phénomène naturel
dû à la différence de température et
d'humidité entre l'intérieur et l'extérieur
du verre qui, toutefois, n'indique pas une
anomalie et ne compromet pas le bon
fonctionnement des dispositifs
d'éclairage. Lors de l'allumage des feux,
la buée disparaît rapidement depuis le
centre du diffuseur pour s'élargir
progressivement vers les bords
extérieurs.
70A0K0622C
104
SITUATIONS D'URGENCE

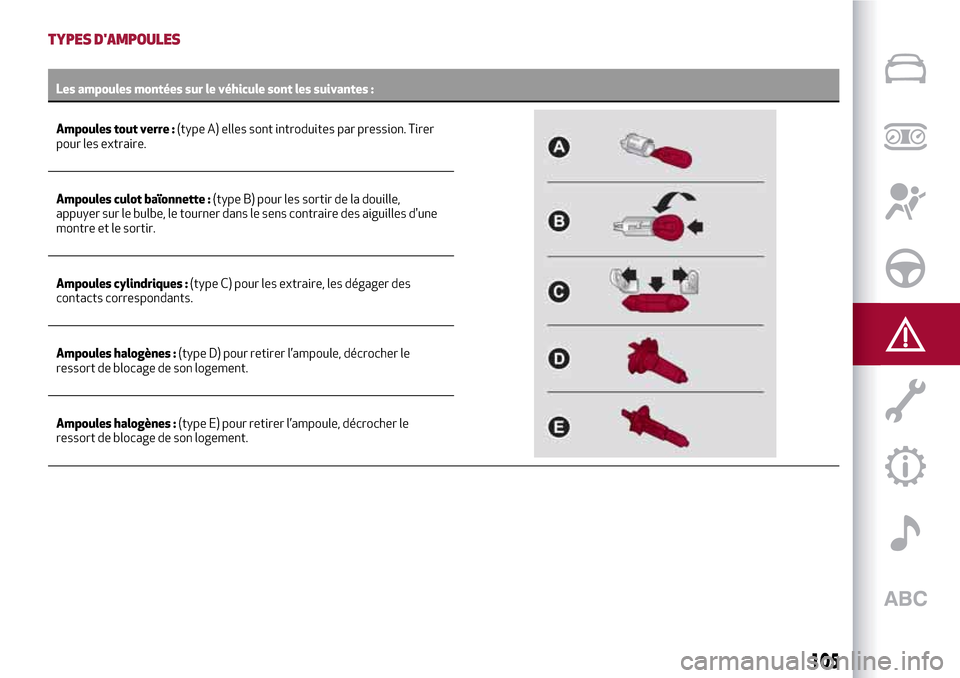

TYPES D'AMPOULES
Les ampoules montées sur le véhicule sont les suivantes :
Ampoules tout verre :(type A) elles sont introduites par pression. Tirer
pour les extraire.
Ampoules culot baïonnette :(type B) pour les sortir de la douille,
appuyer sur le bulbe, le tourner dans le sens contraire des aiguilles d'une
montre et le sortir.
Ampoules cylindriques :(type C) pour les extraire, les dégager des
contacts correspondants.
Ampoules halogènes :(type D) pour retirer l’ampoule, décrocher le
ressort de blocage de son logement.
Ampoules halogènes :(type E) pour retirer l’ampoule, décrocher le
ressort de blocage de son logement.
105

Ampoules Type Puissance Réf. Figure
Feu de position avant/Feux de jour (D.R.L.) DEL – –
P
osition arrière DEL – –
Feux de croisement H7 55 W D
Feux de route H1 55 W E
Feux de croisement/feux de route (versions avec phares
Bi-Xénon) (pour versions/marchés qui le prévoient)F D1S -
Clignotants avant PY24W 24W B
Clignotants arrière R10W 10 W B
Clignotants latéraux DEL – –
Feux de stop DEL – –
3e feu de stop DEL – –
N° d'immatriculation W5W 5 W A
Antibrouillards H3 55 W E
Antibrouillard arrière H21W 21 W B
Marche arrière P21W 21 W B
Plafonnier avant C10W 10 W C
Plafonnier du coffre à bagages W5W 5 W A
Plafonnier de la boîte à gants C5W 5 W C
ATTENTION
32)Ne manipuler les ampoules halogènes qu'en les prenant par la partie métallique. Si on touche le bulbe transparent avec les doigts, l'intensité de
la lumière baisse et la durée de vie de l'ampoule risque aussi d'être réduite. En cas de contact accidentel, frotter le bulbe avec un chiffon trempé
dans l'alcool, puis laisser sécher.
106
SITUATIONS D'URGENCE

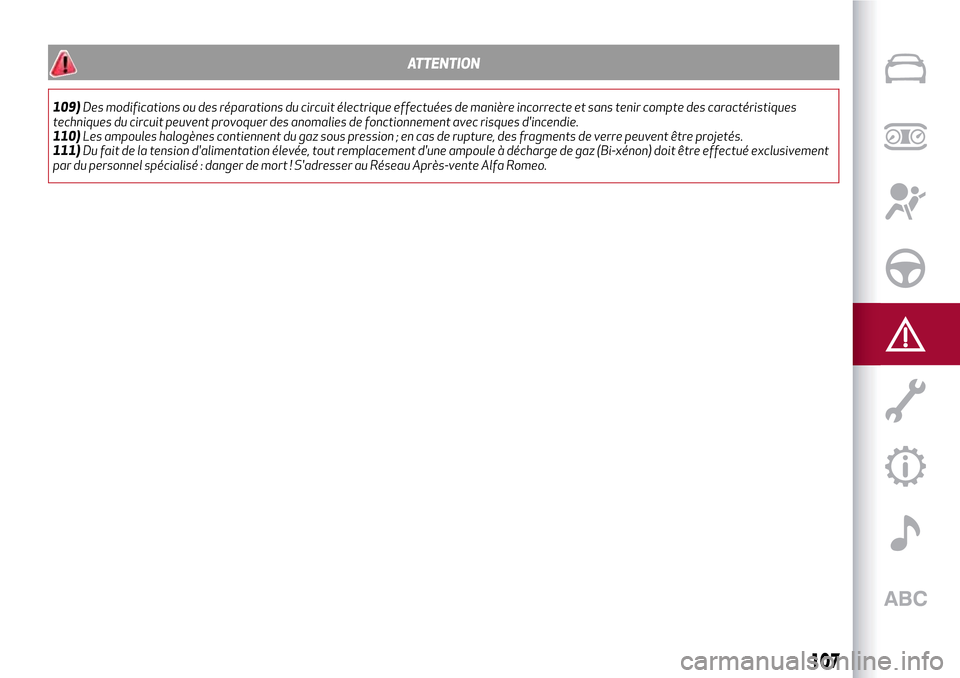

ATTENTION
109)Des modifications ou des réparations du circuit électrique effectuées de manière incorrecte et sans tenir compte des caractéristiques
techniques du circuit peuvent provoquer des anomalies de fonctionnement avec risques d'incendie.
110)Les ampoules halogènes contiennent du gaz sous pression ; en cas de rupture, des fragments de verre peuvent être projetés.
111)Du fait de la tension d'alimentation élevée, tout remplacement d'une ampoule à décharge de gaz (Bi-xénon) doit être effectué exclusivement
par du personnel spécialisé : danger de mort ! S'adresser au Réseau Après-vente Alfa Romeo.
107

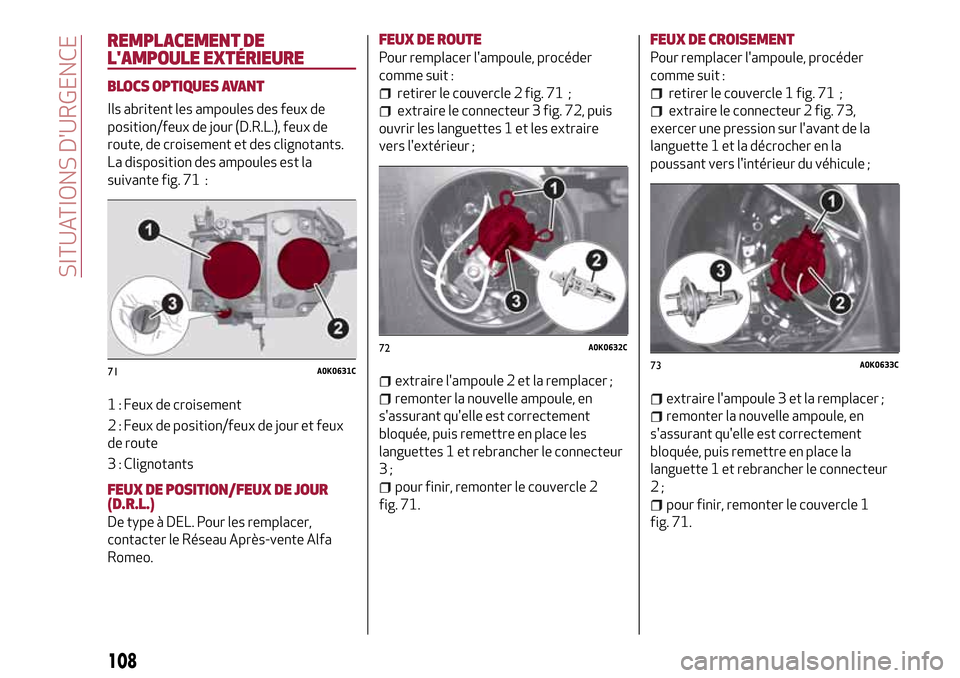

REMPLACEMENT DE
L'AMPOULE EXTÉRIEURE
BLOCS OPTIQUES AVANT
Ils abritent les ampoules des feux de
position/feux de jour (D.R.L.), feux de
route, de croisement et des clignotants.
La disposition des ampoules est la
suivante fig. 71 :
1 : Feux de croisement
2 : Feux de position/feux de jour et feux
de route
3 : Clignotants
FEUX DE POSITION/FEUX DE JOUR
(D.R.L.)
De type à DEL. Pour les remplacer,
contacter le Réseau Après-vente Alfa
Romeo.
FEUX DE ROUTE
Pour remplacer l'ampoule, procéder
comme suit :
retirer le couvercle 2 fig. 71 ;
extraire le connecteur 3 fig. 72, puis
ouvrir les languettes 1 et les extraire
vers l'extérieur ;
extraire l'ampoule 2 et la remplacer ;
remonter la nouvelle ampoule, en
s'assurant qu'elle est correctement
bloquée, puis remettre en place les
languettes 1 et rebrancher le connecteur
3;
pour finir, remonter le couvercle 2
fig. 71.
FEUX DE CROISEMENT
Pour remplacer l'ampoule, procéder
comme suit :
retirer le couvercle 1 fig. 71 ;
extraire le connecteur 2 fig. 73,
exercer une pression sur l'avant de la
languette 1 et la décrocher en la
poussant vers l'intérieur du véhicule ;
extraire l'ampoule 3 et la remplacer ;
remonter la nouvelle ampoule, en
s'assurant qu'elle est correctement
bloquée, puis remettre en place la
languette 1 et rebrancher le connecteur
2;
pour finir, remonter le couvercle 1
fig. 71.
71A0K0631C
72A0K0632C
73A0K0633C
108
SITUATIONS D'URGENCE

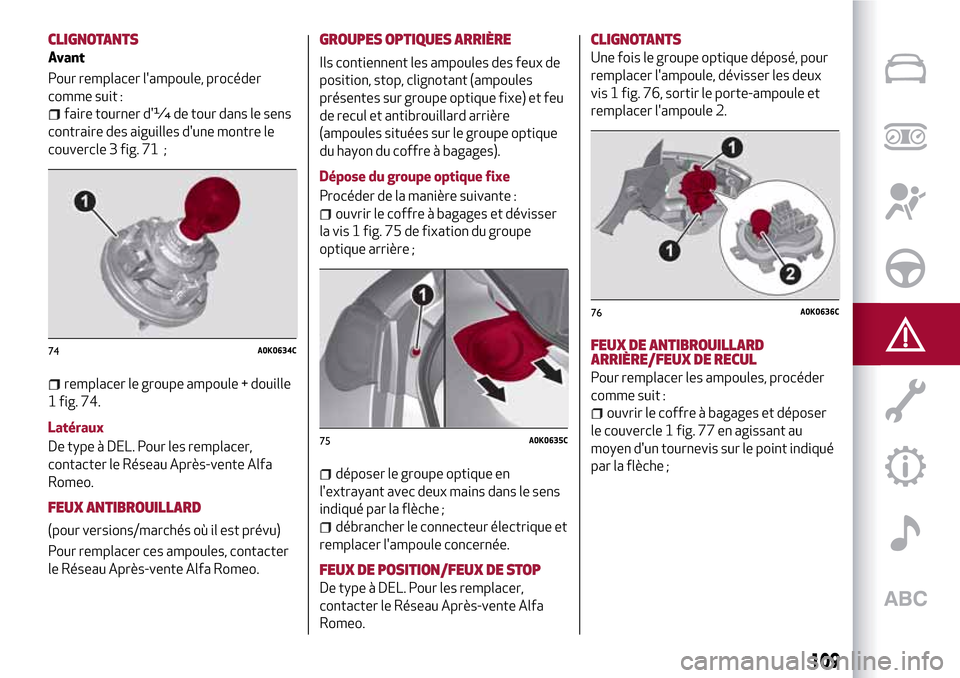

CLIGNOTANTS
Avant
Pour remplacer l'ampoule, procéder
comme suit :
faire tourner d'¼ de tour dans le sens
contraire des aiguilles d'une montre le
couvercle 3 fig. 71 ;
remplacer le groupe ampoule + douille
1 fig. 74.
Latéraux
De type à DEL. Pour les remplacer,
contacter le Réseau Après-vente Alfa
Romeo.
FEUX ANTIBROUILLARD
(pour versions/marchés où il est prévu)
Pour remplacer ces ampoules, contacter
le Réseau Après-vente Alfa Romeo.
GROUPES OPTIQUES ARRIÈRE
Ils contiennent les ampoules des feux de
position, stop, clignotant (ampoules
présentes sur groupe optique fixe) et feu
de recul et antibrouillard arrière
(ampoules situées sur le groupe optique
du hayon du coffre à bagages).
Dépose du groupe optique fixe
Procéder de la manière suivante :
ouvrir le coffre à bagages et dévisser
la vis 1 fig. 75 de fixation du groupe
optique arrière ;
déposer le groupe optique en
l'extrayant avec deux mains dans le sens
indiqué par la flèche ;
débrancher le connecteur électrique et
remplacer l'ampoule concernée.
FEUX DE POSITION/FEUX DE STOP
De type à DEL. Pour les remplacer,
contacter le Réseau Après-vente Alfa
Romeo.
CLIGNOTANTS
Une fois le groupe optique déposé, pour
remplacer l'ampoule, dévisser les deux
vis 1 fig. 76, sortir le porte-ampoule et
remplacer l'ampoule 2.
FEUX DE ANTIBROUILLARD
ARRIÈRE/FEUX DE RECUL
Pour remplacer les ampoules, procéder
comme suit :
ouvrir le coffre à bagages et déposer
le couvercle 1 fig. 77 en agissant au
moyen d'un tournevis sur le point indiqué
par la flèche ;
74A0K0634C
75A0K0635C
76A0K0636C
109

déposer le connecteur 3 fig. 78 et
extraire le groupe douille, en agissant
d'abord sur la languette de retenue 1 et
ensuite en dévissant la vis 2 ;remplacer l'ampoule concernée en la
poussant légèrement et en la faisant
pivoter dans le sens contraire des
aiguilles d'une montre (1 = ampoule feu
de recul;2=ampoule feu antibrouillard
arrière) (voir fig. 79) ;
remonter le groupe douille : le
positionner correctement, visser d'abord
la vis 2 et le fixer ensuite à l'aide de la
languette 1. Rebrancher le connecteur
3 et enfin remonter le couvercle 1 fig. 77.
ATTENTION Au cours de la dépose du
couvercle 1, veiller à protéger la pointe
du tournevis à l'aide d'un chiffon pour
éviter toute rayure.
3ème FEU DE STOP
Elles sont à LED et sont situées sur le
spoiler intégré sur le hayon du coffre à
bagages. Pour les remplacer, contacter le
Réseau Après-vente Alfa Romeo.

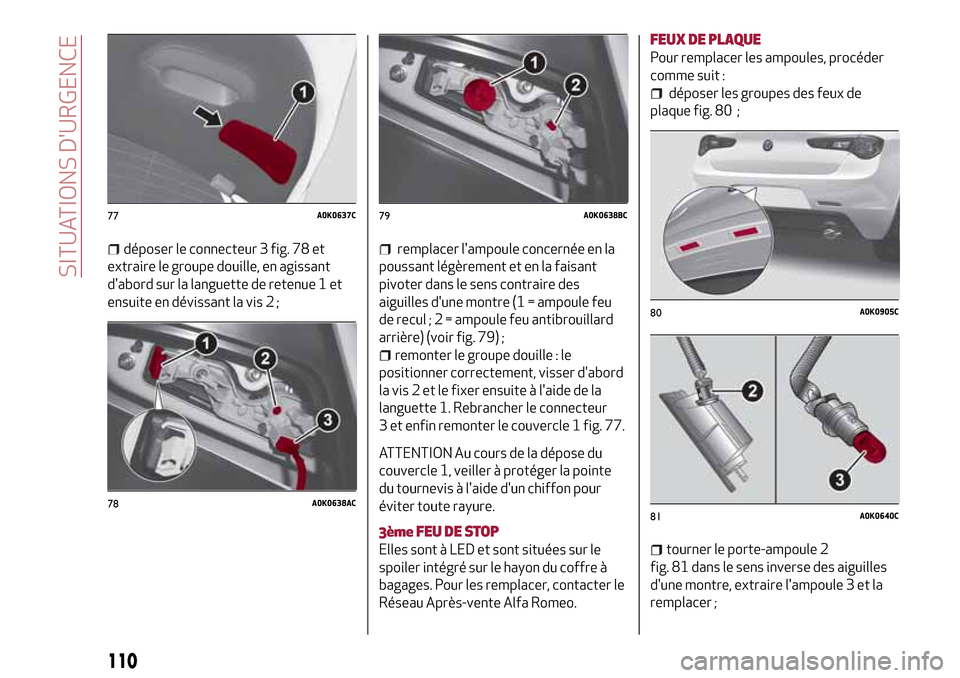

FEUX DE PLAQUE
Pour remplacer les ampoules, procéder
comme suit :
déposer les groupes des feux de
plaque fig. 80 ;
tourner le porte-ampoule 2
fig. 81 dans le sens inverse des aiguilles
d'une montre, extraire l'ampoule 3 et la
remplacer ;
77A0K0637C
78A0K0638AC
79A0K0638BC
80A0K0905C
81A0K0640C
110
