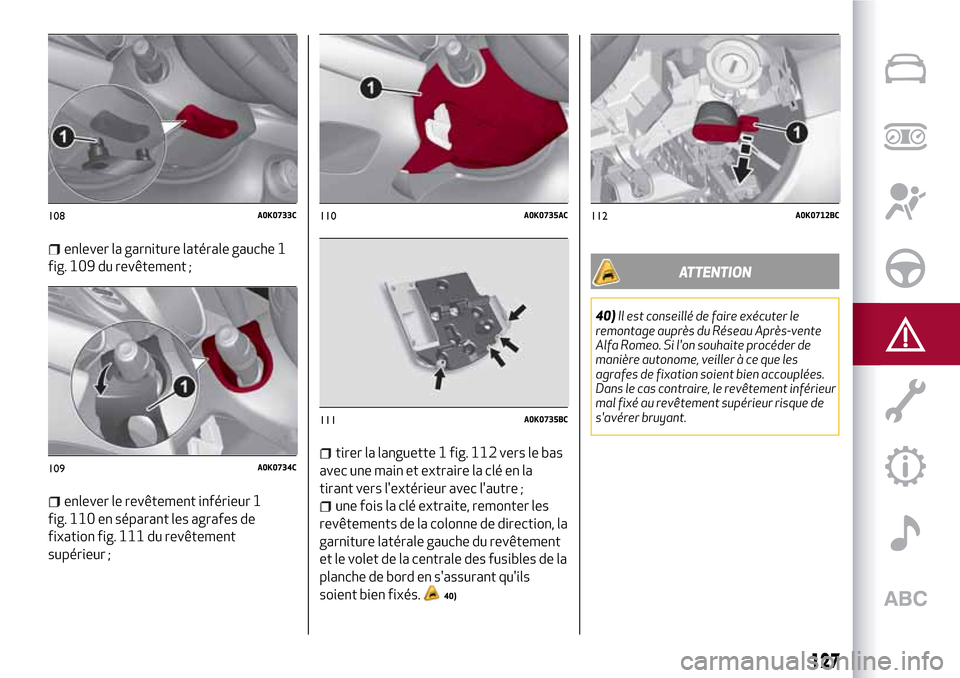

enlever la garniture latérale gauche 1
fig. 109 du revêtement ;
enlever le revêtement inférieur 1
fig. 110 en séparant les agrafes de
fixation fig. 111 du revêtement
supérieur ;
tirer la languette 1 fig. 112 vers le bas
avec une main et extraire la clé en la
tirant vers l'extérieur avec l'autre ;
une fois la clé extraite, remonter les
revêtements de la colonne de direction, la
garniture latérale gauche du revêtement
et le volet de la centrale des fusibles de la
planche de bord en s'assurant qu'ils
soient bien fixés.
40)
ATTENTION
40)Il est conseillé de faire exécuter le
remontage auprès du Réseau Après-vente
Alfa Romeo. Si l'on souhaite procéder de
manière autonome, veiller à ce que les
agrafes de fixation soient bien accouplées.
Dans le cas contraire, le revêtement inférieur
mal fixé au revêtement supérieur risque de
s'avérer bruyant.
108A0K0733C
109A0K0734C
110A0K0735AC
111A0K0735BC
112A0K0712BC
127

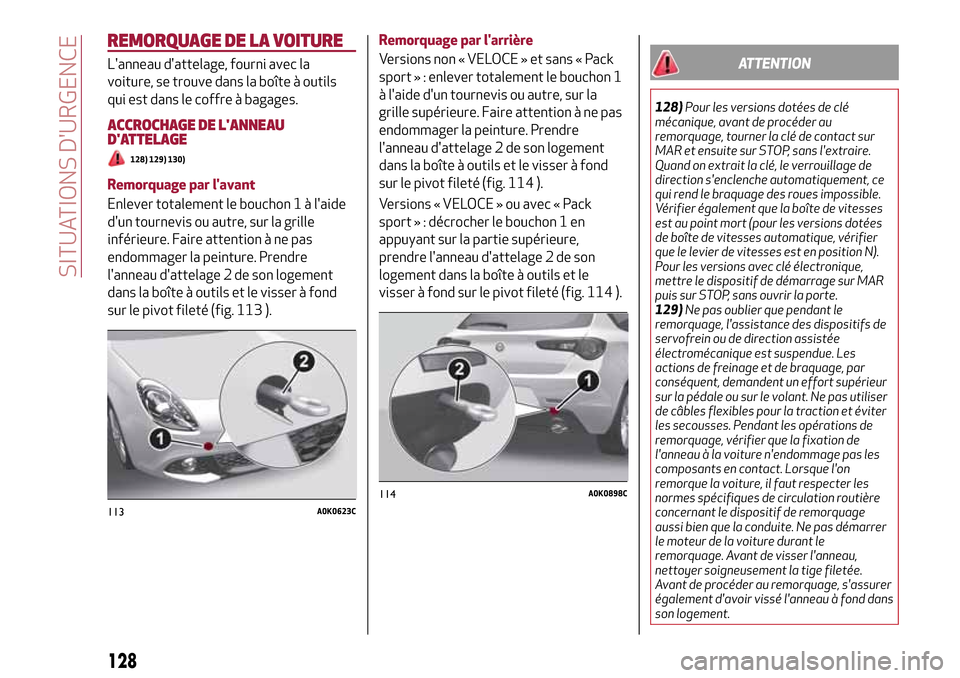

REMORQUAGE DE LA VOITURE
L'anneau d'attelage, fourni avec la
voiture, se trouve dans la boîte à outils
qui est dans le coffre à bagages.
ACCROCHAGE DE L'ANNEAU
D'ATTELAGE
128) 129) 130)
Remorquage par l'avant
Enlever totalement le bouchon 1 à l'aide
d'un tournevis ou autre, sur la grille
inférieure. Faire attention à ne pas
endommager la peinture. Prendre
l'anneau d'attelage 2 de son logement
dans la boîte à outils et le visser à fond
sur le pivot fileté (fig. 113 ).Remorquage par l'arrière
Versions non « VELOCE » et sans « Pack
sport » : enlever totalement le bouchon 1
à l'aide d'un tournevis ou autre, sur la
grille supérieure. Faire attention à ne pas
endommager la peinture. Prendre
l'anneau d'attelage 2 de son logement
dans la boîte à outils et le visser à fond
sur le pivot fileté (fig. 114 ).
Versions « VELOCE » ou avec « Pack
sport » : décrocher le bouchon 1 en
appuyant sur la partie supérieure,
prendre l'anneau d'attelage 2 de son
logement dans la boîte à outils et le
visser à fond sur le pivot fileté (fig. 114 ).
ATTENTION
128)Pour les versions dotées de clé
mécanique, avant de procéder au
remorquage, tourner la clé de contact sur
MAR et ensuite sur STOP, sans l'extraire.
Quand on extrait la clé, le verrouillage de
direction s'enclenche automatiquement, ce
qui rend le braquage des roues impossible.
Vérifier également que la boîte de vitesses
est au point mort (pour les versions dotées
de boîte de vitesses automatique, vérifier
que le levier de vitesses est en position N).
Pour les versions avec clé électronique,
mettre le dispositif de démarrage sur MAR
puis sur STOP, sans ouvrir la porte.
129)Ne pas oublier que pendant le
remorquage, l'assistance des dispositifs de
servofrein ou de direction assistée
électromécanique est suspendue. Les
actions de freinage et de braquage, par
conséquent, demandent un effort supérieur
sur la pédale ou sur le volant. Ne pas utiliser
de câbles flexibles pour la traction et éviter
les secousses. Pendant les opérations de
remorquage, vérifier que la fixation de
l'anneau à la voiture n'endommage pas les
composants en contact. Lorsque l'on
remorque la voiture, il faut respecter les
normes spécifiques de circulation routière
concernant le dispositif de remorquage
aussi bien que la conduite. Ne pas démarrer
le moteur de la voiture durant le
remorquage. Avant de visser l'anneau,
nettoyer soigneusement la tige filetée.
Avant de procéder au remorquage, s'assurer
également d'avoir vissé l'anneau à fond dans
son logement.
113A0K0623C
114A0K0898C
128
SITUATIONS D'URGENCE

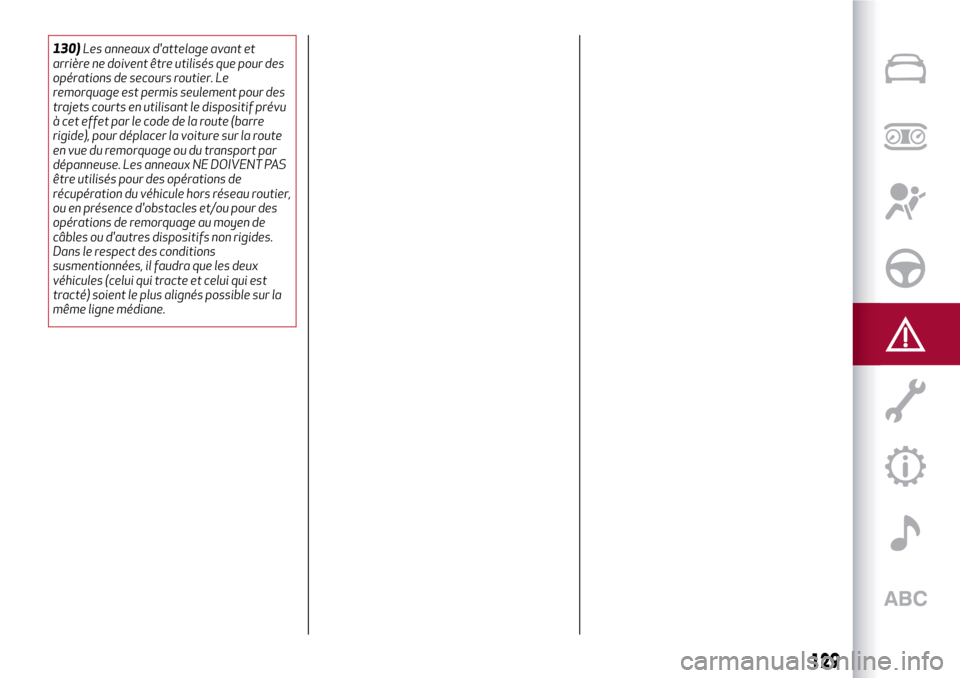

130)Les anneaux d'attelage avant et
arrière ne doivent être utilisés que pour des
opérations de secours routier. Le
remorquage est permis seulement pour des
trajets courts en utilisant le dispositif prévu
à cet effet par le code de la route (barre
rigide), pour déplacer la voiture sur la route
en vue du remorquage ou du transport par
dépanneuse. Les anneaux NE DOIVENT PAS
être utilisés pour des opérations de
récupération du véhicule hors réseau routier,
ou en présence d'obstacles et/ou pour des
opérations de remorquage au moyen de
câbles ou d'autres dispositifs non rigides.
Dans le respect des conditions
susmentionnées, il faudra que les deux
véhicules (celui qui tracte et celui qui est
tracté) soient le plus alignés possible sur la
même ligne médiane.
129

130

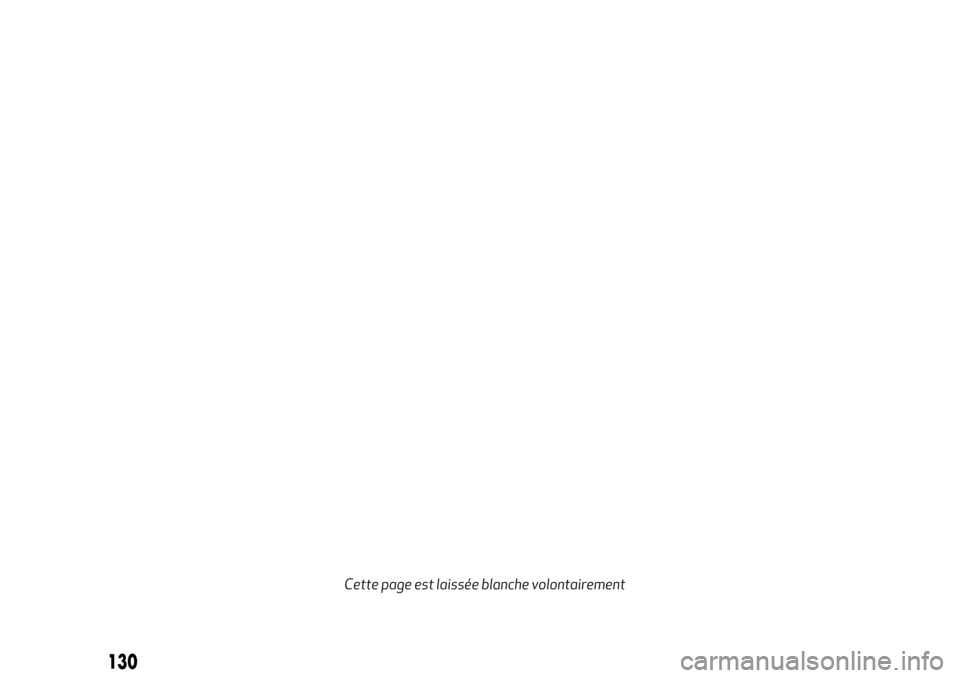

Cette page est laissée blanche volontairement

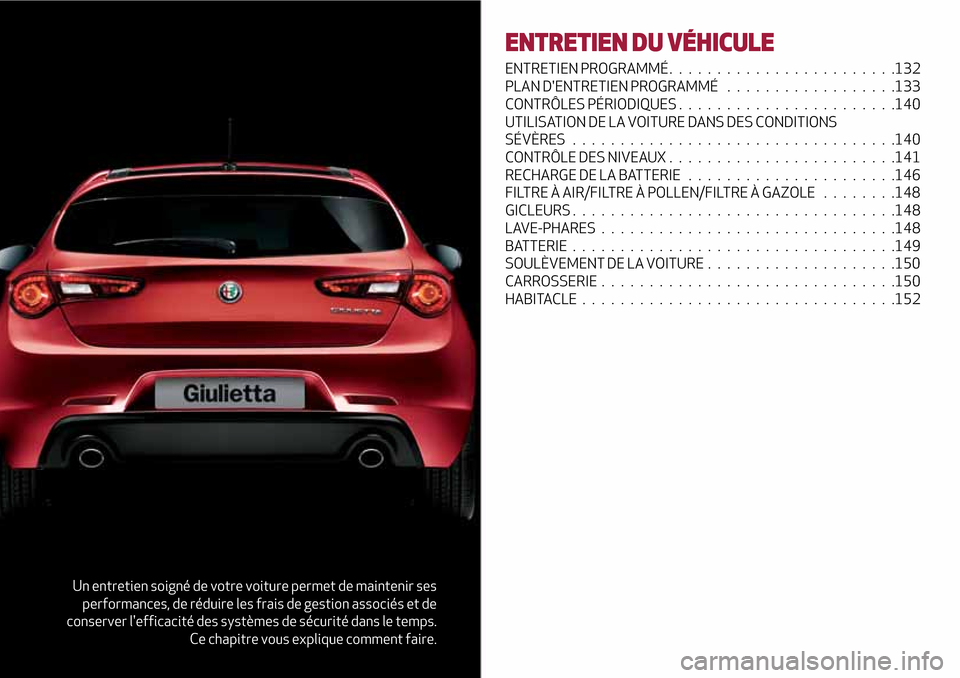

Un entretien soigné de votre voiture permet de maintenir ses
performances, de réduire les frais de gestion associés et de
conserver l'efficacité des systèmes de sécurité dans le temps.
Ce chapitre vous explique comment faire.
ENTRETIEN DU VÉHICULE
ENTRETIEN PROGRAMMÉ........................132
PLAN D'ENTRETIEN PROGRAMMÉ..................133
CONTRÔLES PÉRIODIQUES.......................140
UTILISATION DE LA VOITURE DANS DES CONDITIONS
SÉVÈRES..................................140
CONTRÔLE DES NIVEAUX . . ......................141
RECHARGE DE LA BATTERIE......................146
FILTRE À AIR/FILTRE À POLLEN/FILTRE À GAZOLE........148
GICLEURS..................................148
LAVE-PHARES...............................148
BATTERIE..................................149
SOULÈVEMENT DE LA VOITURE....................150
CARROSSERIE...............................150
HABITACLE.................................152

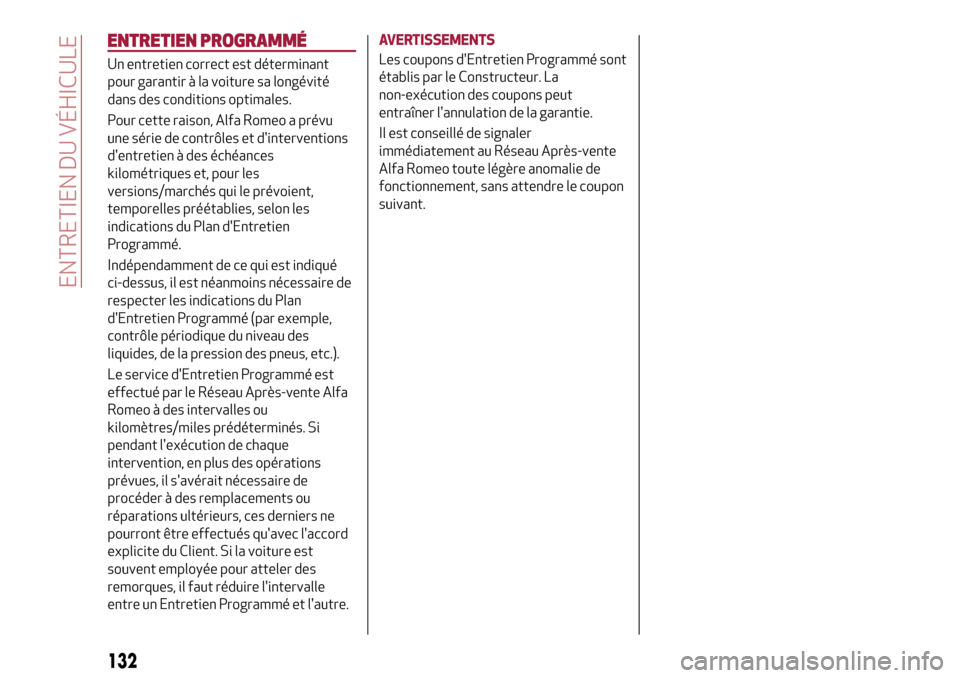

ENTRETIEN PROGRAMMÉ
Un entretien correct est déterminant
pour garantir à la voiture sa longévité
dans des conditions optimales.
Pour cette raison, Alfa Romeo a prévu
une série de contrôles et d'interventions
d'entretien à des échéances
kilométriques et, pour les
versions/marchés qui le prévoient,
temporelles préétablies, selon les
indications du Plan d'Entretien
Programmé.
Indépendamment de ce qui est indiqué
ci-dessus, il est néanmoins nécessaire de
respecter les indications du Plan
d'Entretien Programmé (par exemple,
contrôle périodique du niveau des
liquides, de la pression des pneus, etc.).
Le service d'Entretien Programmé est
effectué par le Réseau Après-vente Alfa
Romeo à des intervalles ou
kilomètres/miles prédéterminés. Si
pendant l'exécution de chaque
intervention, en plus des opérations
prévues, il s'avérait nécessaire de
procéder à des remplacements ou
réparations ultérieurs, ces derniers ne
pourront être effectués qu'avec l'accord
explicite du Client. Si la voiture est
souvent employée pour atteler des
remorques, il faut réduire l'intervalle
entre un Entretien Programmé et l'autre.AVERTISSEMENTS
Les coupons d'Entretien Programmé sont
établis par le Constructeur. La
non-exécution des coupons peut
entraîner l'annulation de la garantie.
Il est conseillé de signaler
immédiatement au Réseau Après-vente
Alfa Romeo toute légère anomalie de
fonctionnement, sans attendre le coupon
suivant.
132
ENTRETIEN DU VÉHICULE

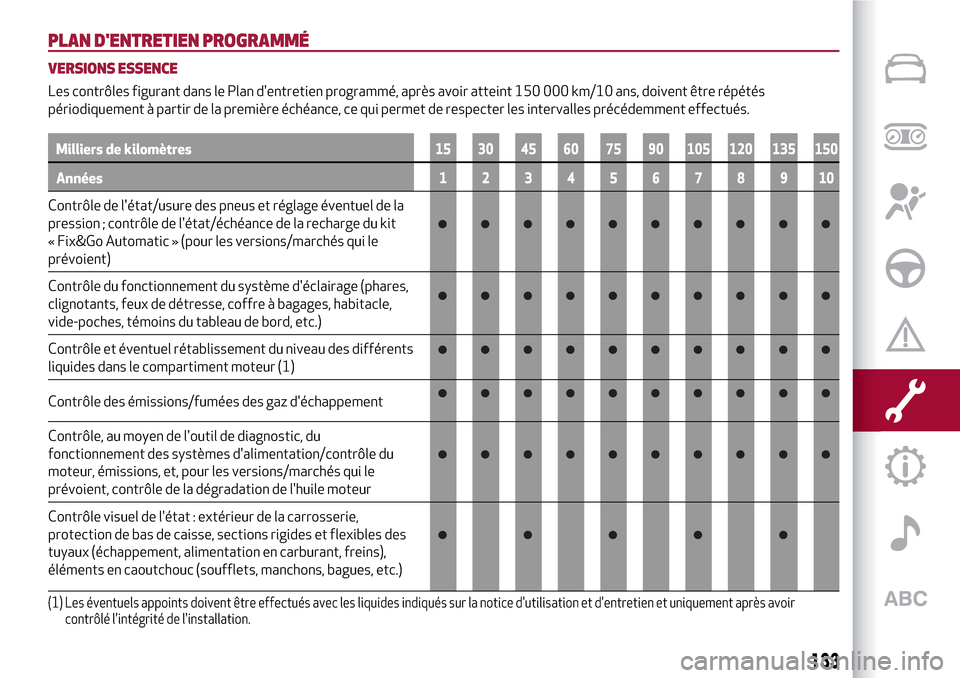

PLAN D'ENTRETIEN PROGRAMMÉ
VERSIONS ESSENCE
Les contrôles figurant dans le Plan d'entretien programmé, après avoir atteint 150 000 km/10 ans, doivent être répétés
périodiquement à partir de la première échéance, ce qui permet de respecter les intervalles précédemment effectués.
Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Contrôle de l'état/usure des pneus et réglage éventuel de la
pression ; contrôle de l'état/échéance de la recharge du kit
« Fix&Go Automatic » (pour les versions/marchés qui le
prévoient)
Contrôle du fonctionnement du système d'éclairage (phares,
clignotants, feux de détresse, coffre à bagages, habitacle,
vide-poches, témoins du tableau de bord, etc.)
Contrôle et éventuel rétablissement du niveau des différents
liquides dans le compartiment moteur (1)
Contrôle des émissions/fumées des gaz d'échappement
Contrôle, au moyen de l'outil de diagnostic, du
fonctionnement des systèmes d'alimentation/contrôle du
moteur, émissions, et, pour les versions/marchés qui le
prévoient, contrôle de la dégradation de l'huile moteur
Contrôle visuel de l'état : extérieur de la carrosserie,
protection de bas de caisse, sections rigides et flexibles des
tuyaux (échappement, alimentation en carburant, freins),
éléments en caoutchouc (soufflets, manchons, bagues, etc.)
(1) Les éventuels appoints doivent être effectués avec les liquides indiqués sur la notice d'utilisation et d'entretien et uniquement après avoir
contrôlé l'intégrité de l'installation.
133

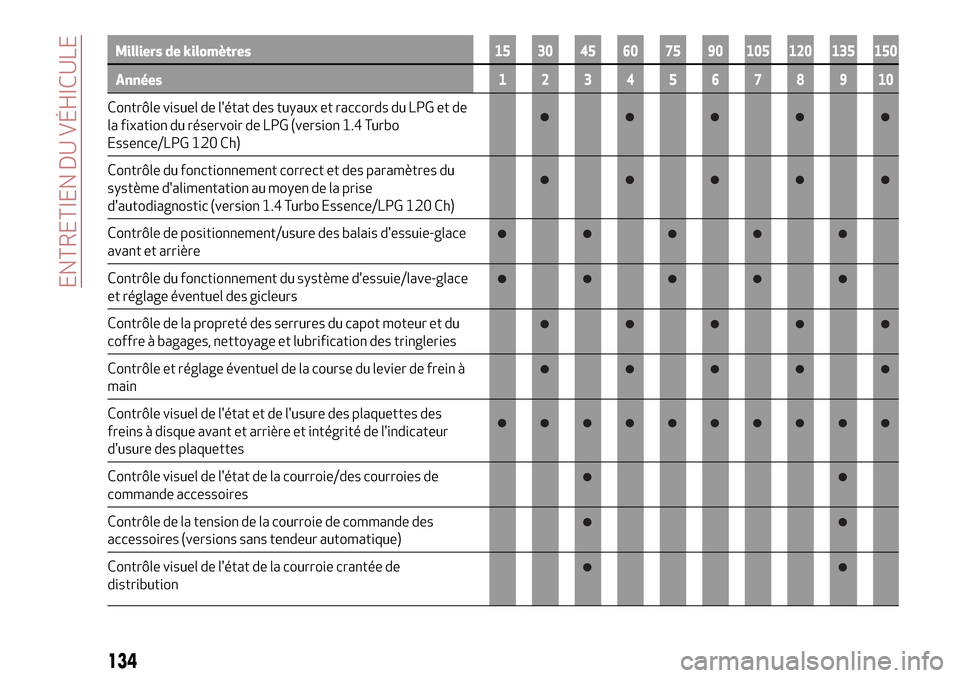

Milliers de kilomètres15 30 45 60 75 90 105 120 135 150
Années12345678910
Contrôle visuel de l'état des tuyaux et raccords du LPG et de
la fixation du réservoir de LPG (version 1.4 Turbo
Essence/LPG 120 Ch)
Contrôle du fonctionnement correct et des paramètres du
système d'alimentation au moyen de la prise
d'autodiagnostic (version 1.4 Turbo Essence/LPG 120 Ch)
Contrôle de positionnement/usure des balais d'essuie-glace
avant et arrière
Contrôle du fonctionnement du système d'essuie/lave-glace
et réglage éventuel des gicleurs
Contrôle de la propreté des serrures du capot moteur et du
coffre à bagages, nettoyage et lubrification des tringleries
Contrôle et réglage éventuel de la course du levier de frein à
main
Contrôle visuel de l'état et de l'usure des plaquettes des
freins à disque avant et arrière et intégrité de l'indicateur
d'usure des plaquettes
Contrôle visuel de l'état de la courroie/des courroies de
commande accessoires
Contrôle de la tension de la courroie de commande des
accessoires (versions sans tendeur automatique)
Contrôle visuel de l'état de la courroie crantée de
distribution
134
